Présentation du Nova Plus 21-4 BTTS




Remerciement à Racing Expérience pour le prêt de ce moteur, ce qui permet de vous en faire la présentation détaillée.

Ouvrons la boite ...



La boite du Nova Plus 21-4 BTTS avec la photo de l'usine en Italie.

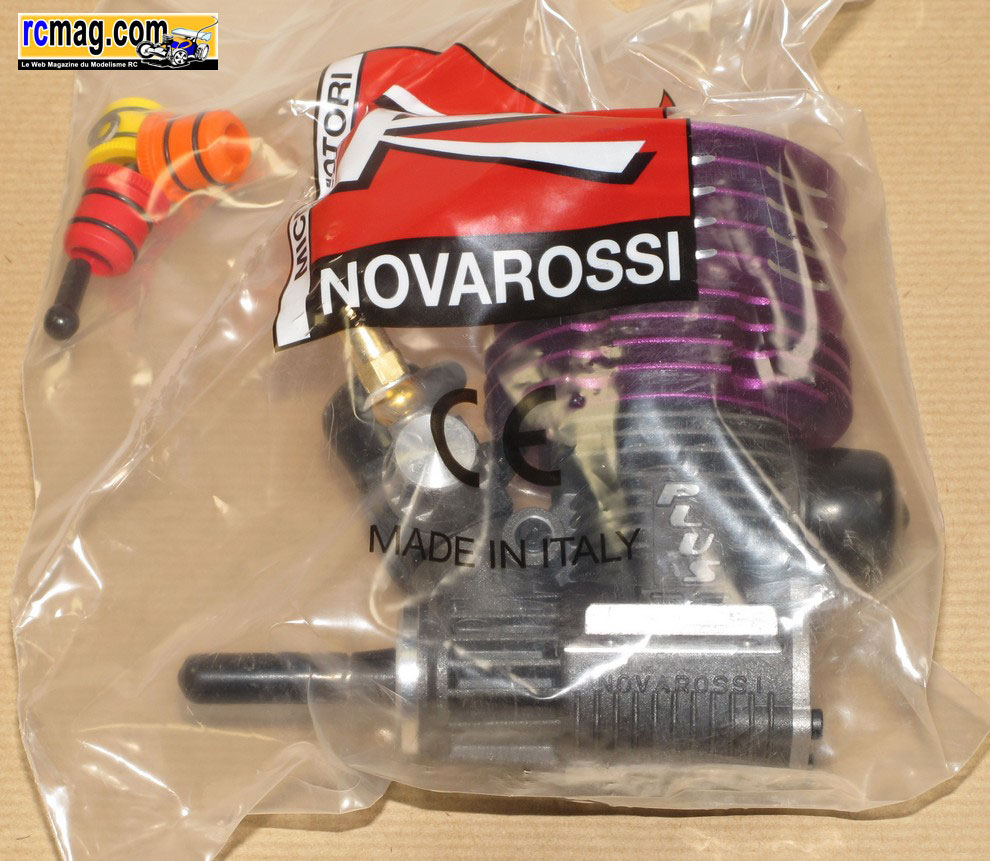

A l'ouverture de la boite on retrouve le moteur emballé dans un sac plastique.

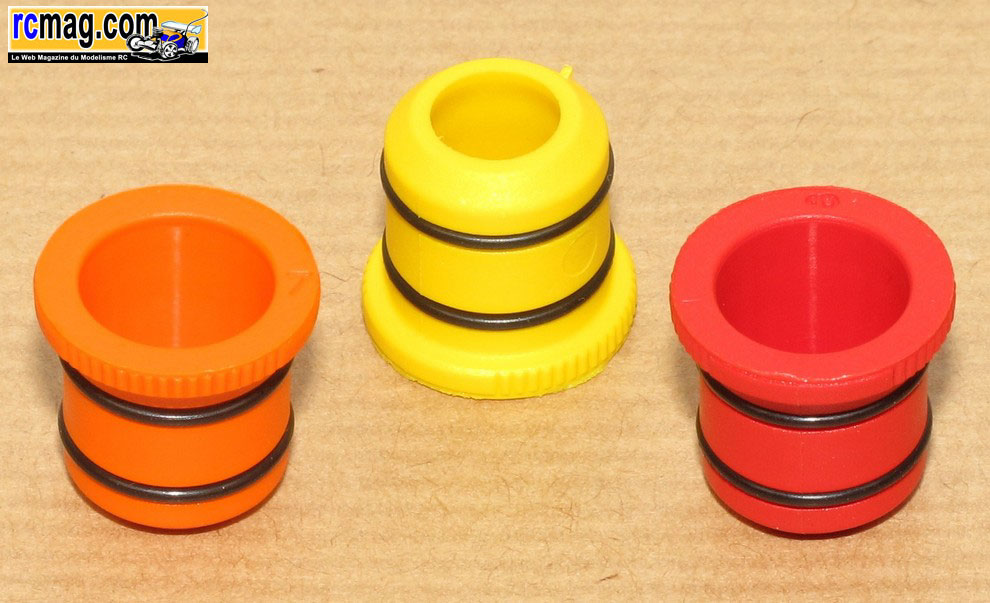

Bon point, les 3 buses supplémentaires ( 7 - 7.5 - 8 ) livrées avec le moteur, l'étanchéité est assurée par 2 joints torique.

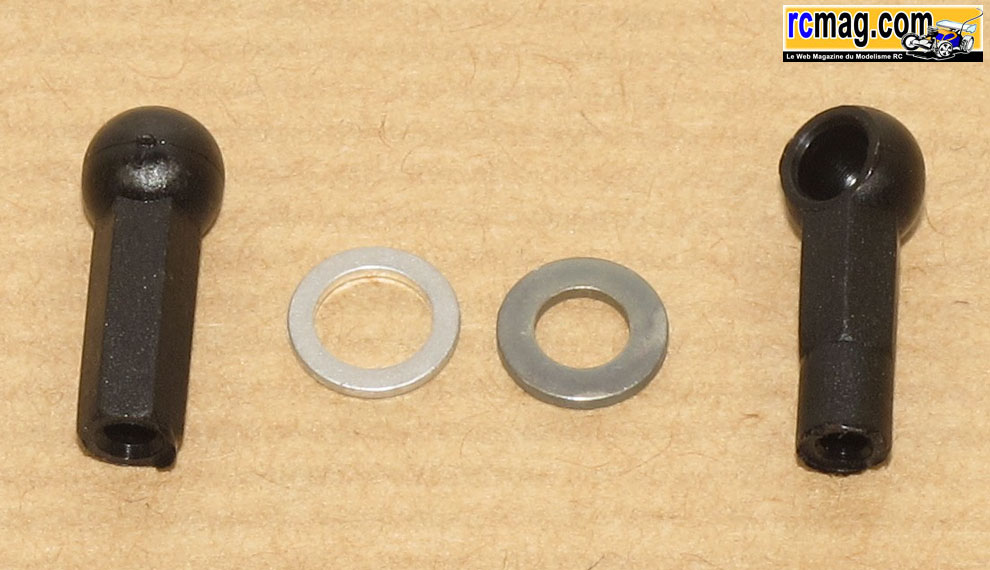

Bien utile, 2 joints supplémentaires pour le support de pointeau d'arrivée d'essence et 2 chapes pour la commande du boisseau.

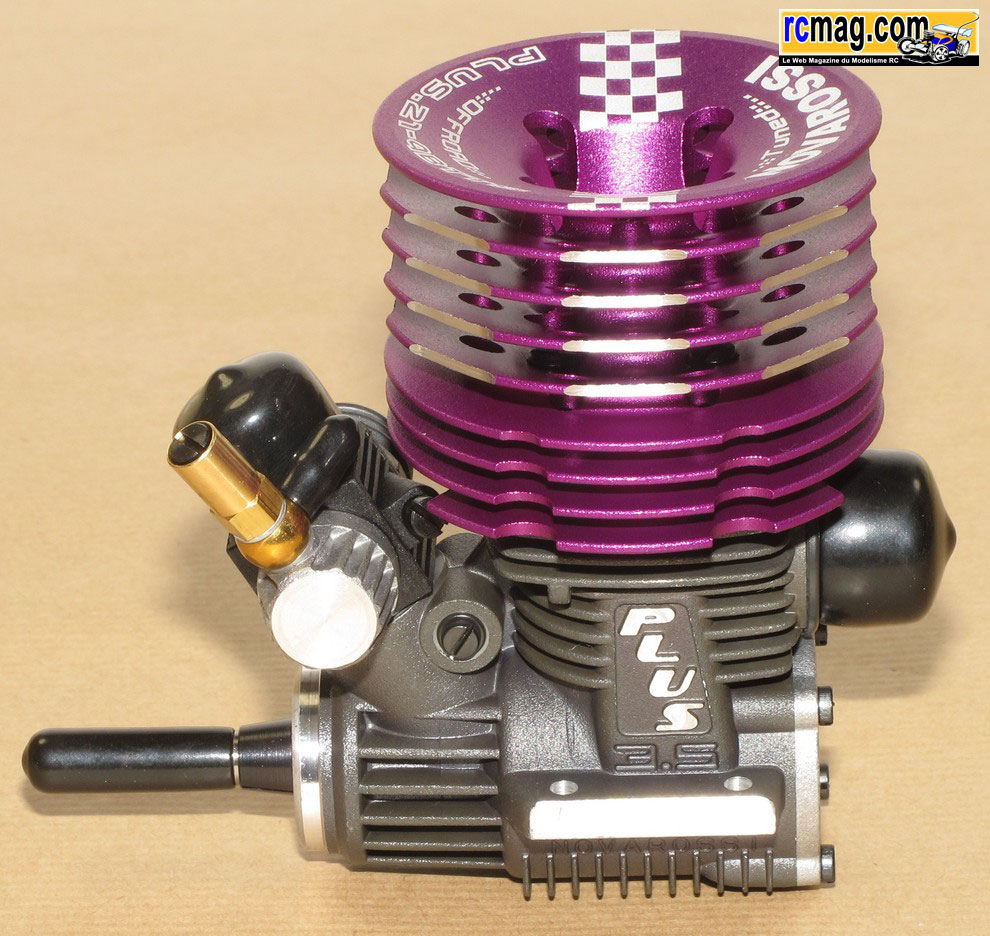

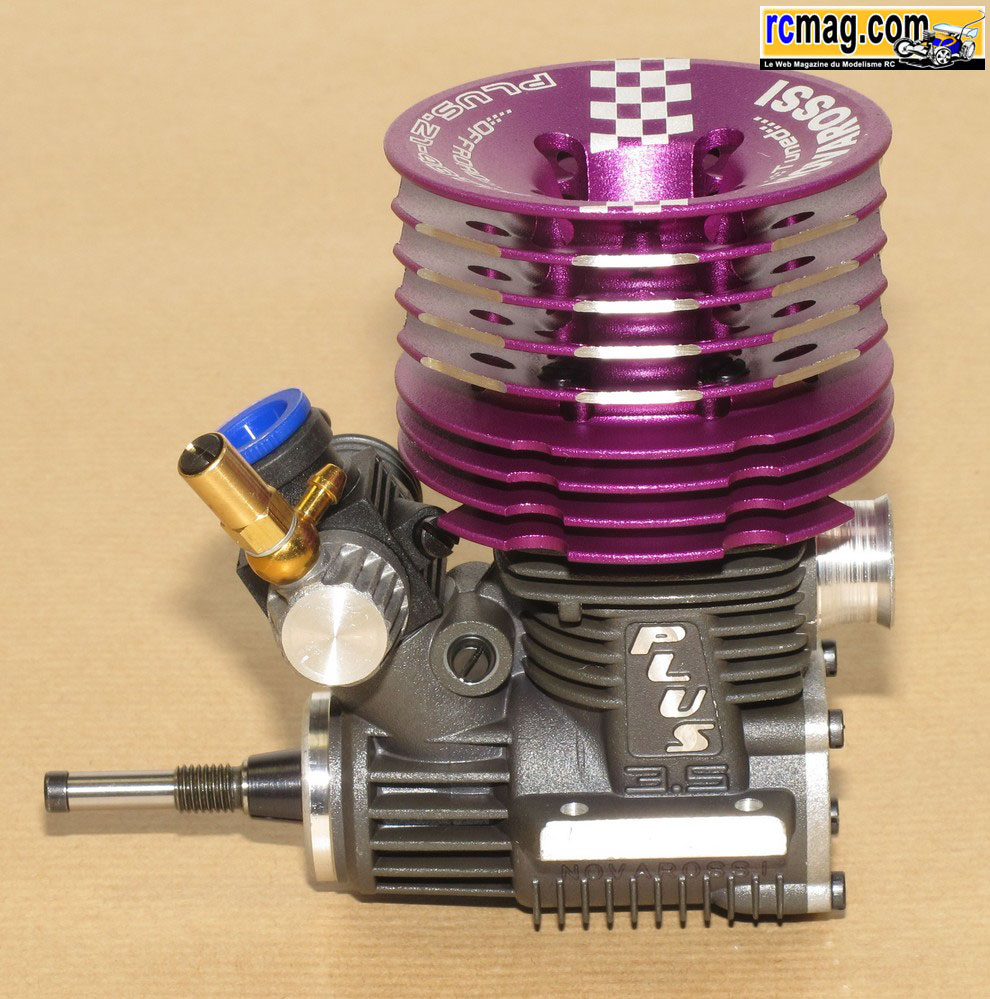

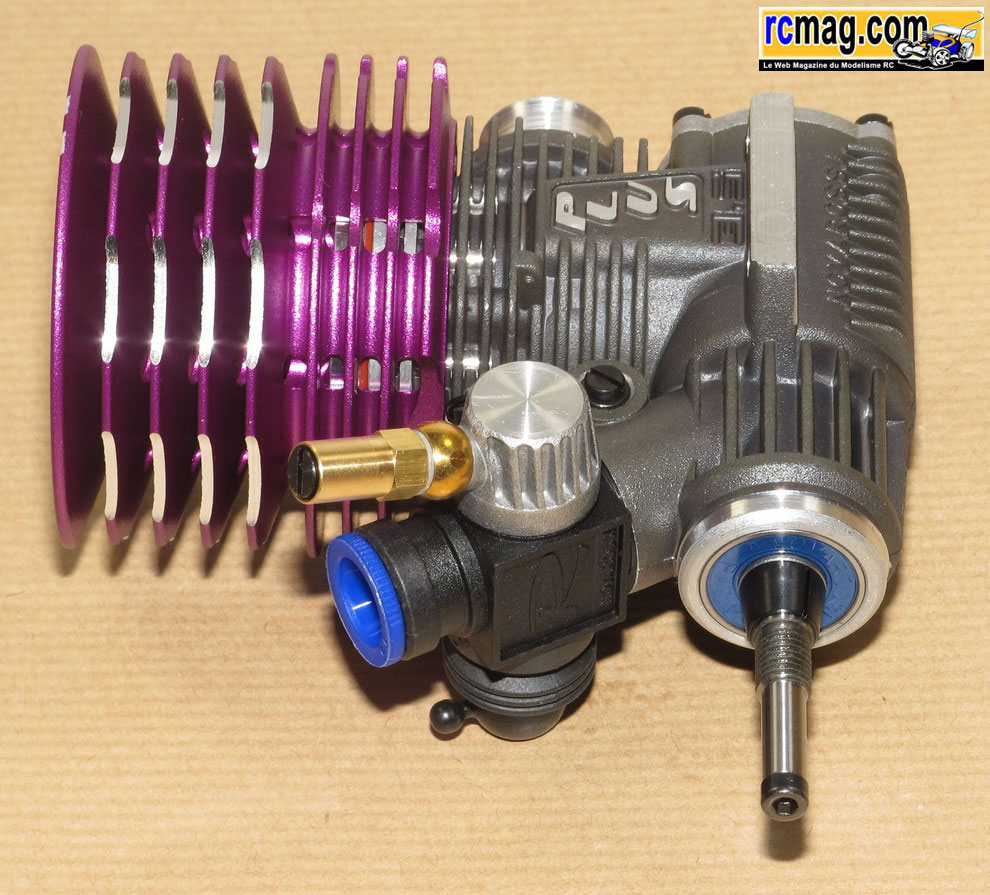

 Le moteur déballé avec ses bouchons de protection.

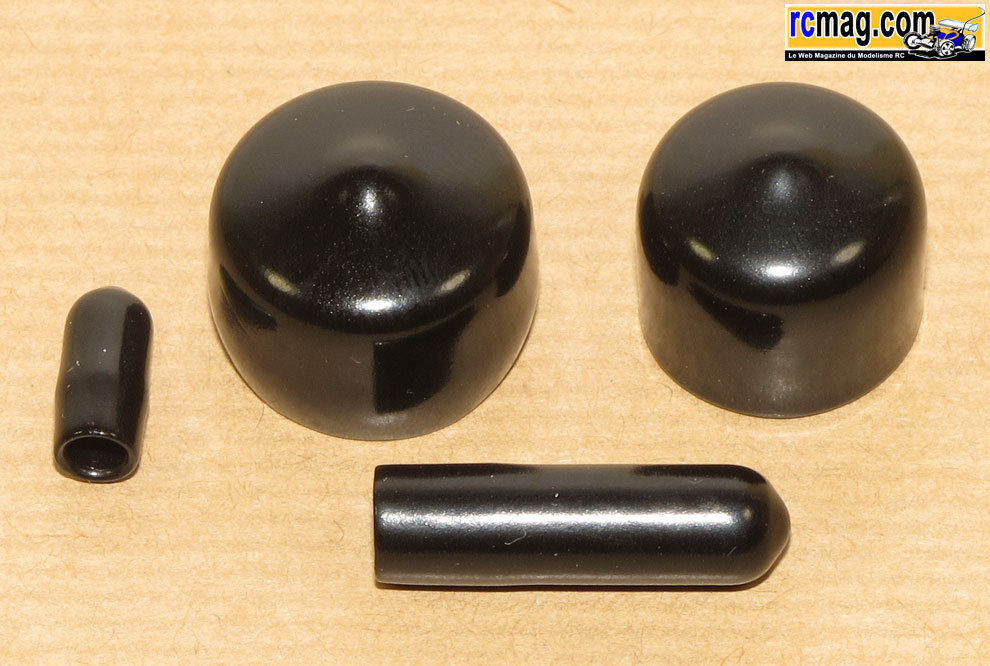

Les bouchons qui seront bien utiles lors du nettoyage moteur ou pour le stockage.

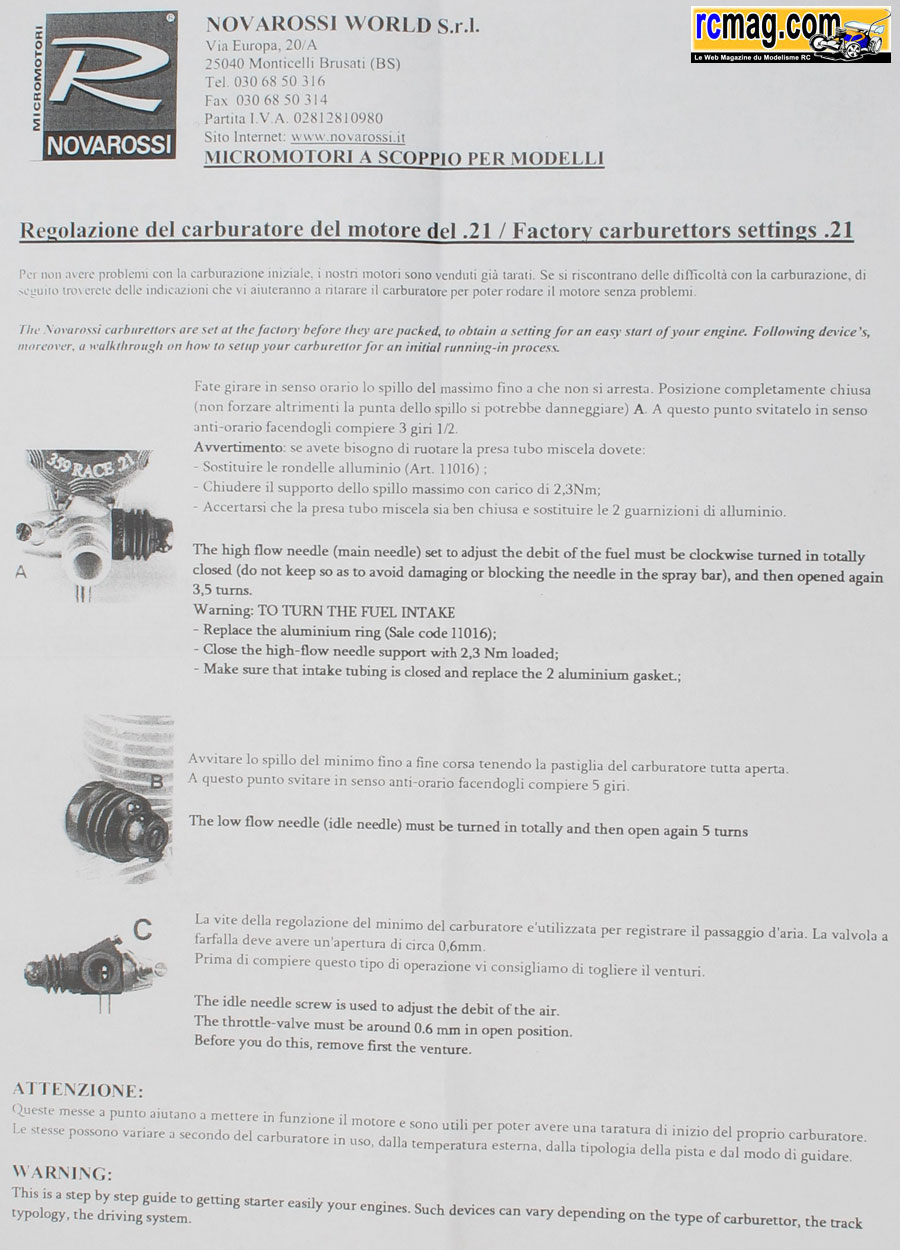

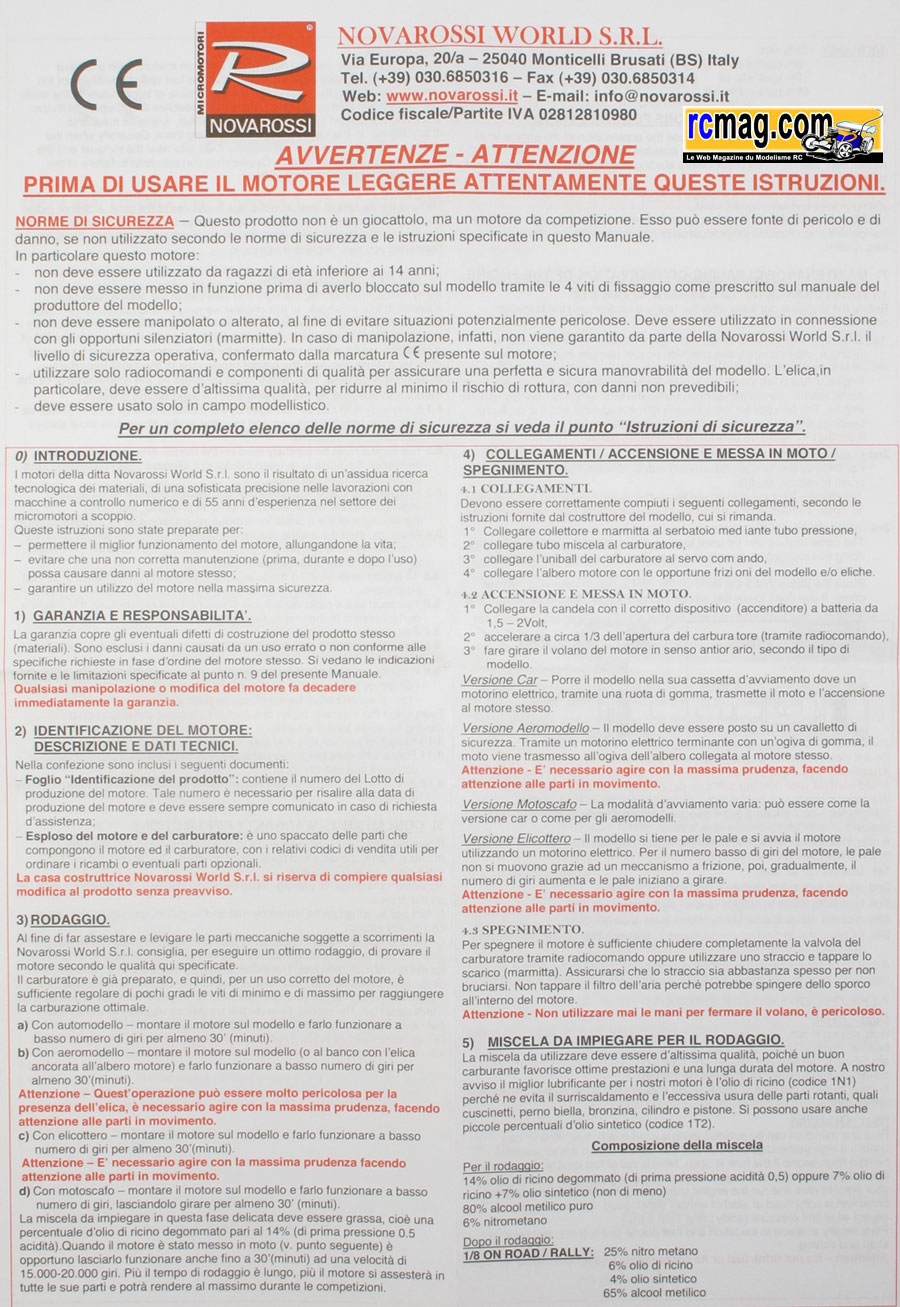

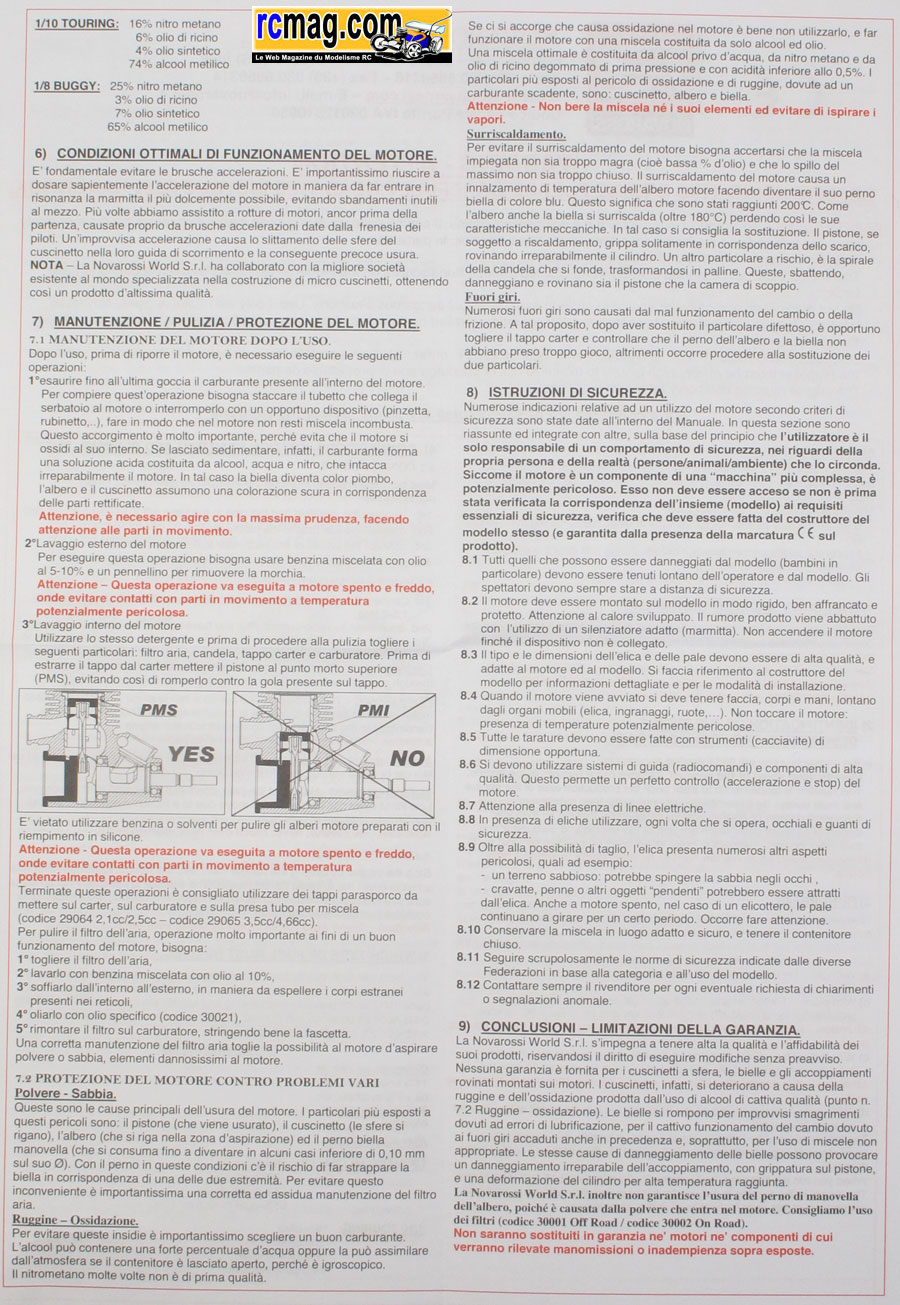

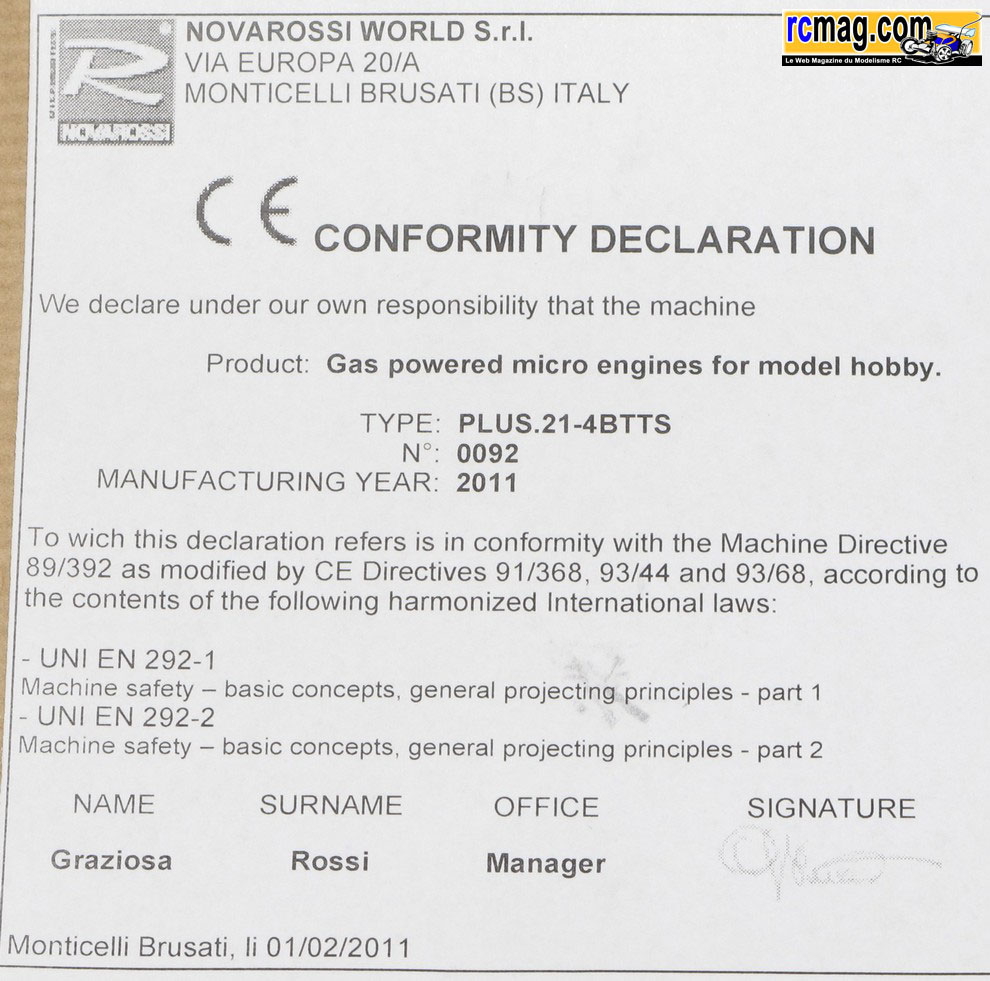

Les documents livrés avec le moteur, un certificat de conformité, des conseils de réglages en italien et anglais.

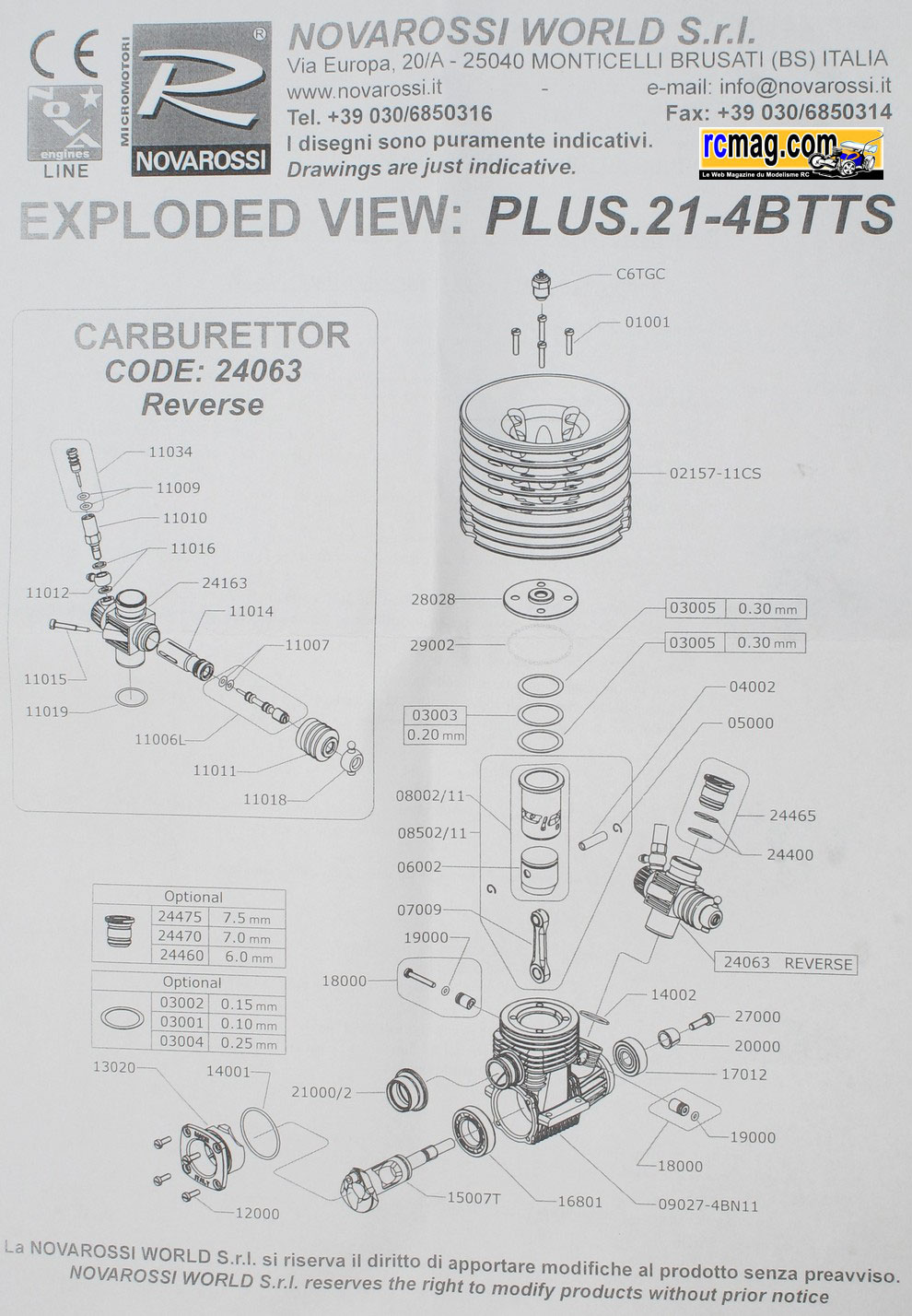

On trouve aussi un éclaté du moteur avec les références pour les pièces détachées.


Les 2 planches d'autocollants.




Ce Nova Plus 21-4 BTTS est un moteur haut de gamme chez Nova Rossi, il bénéficie de 2 roulements céramique et sa conception
 est assez originale avec une culasse rabaissée comme sur le Bonito.

Fiche Technique Nova Plus 21-4 BTTS
Cylindrée : 3.49 cc
Alésage : 16.26mm
Course : 16.80mm
Nb. Transferts : 4
Vilebrequin : ø 14 mm Turbo
Carburateur : 9mm + buses
Bougie : Turbo
Poids : 376 gr

On démonte le moteur ....

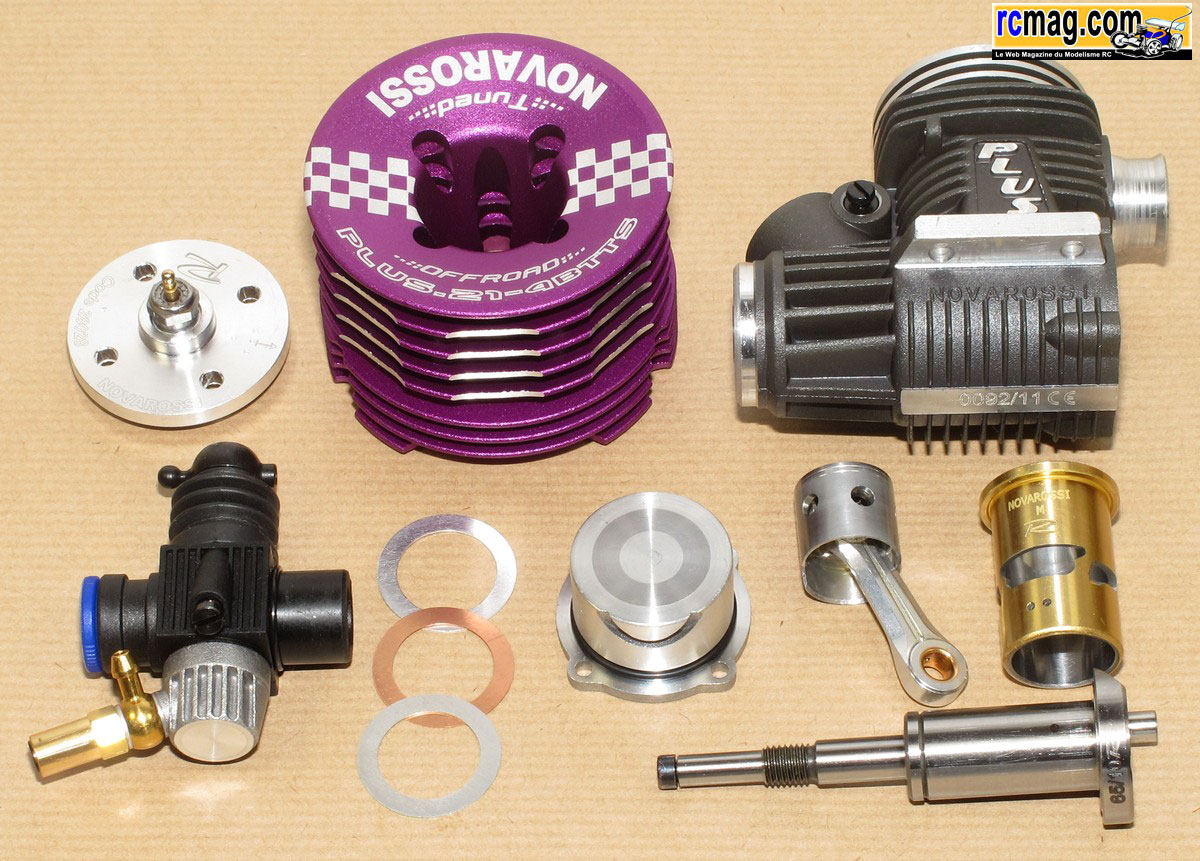

Le moteur démonté, à signaler que l'opération est assez facile ce qui n'est pas toujours le cas avec d'autres marques.

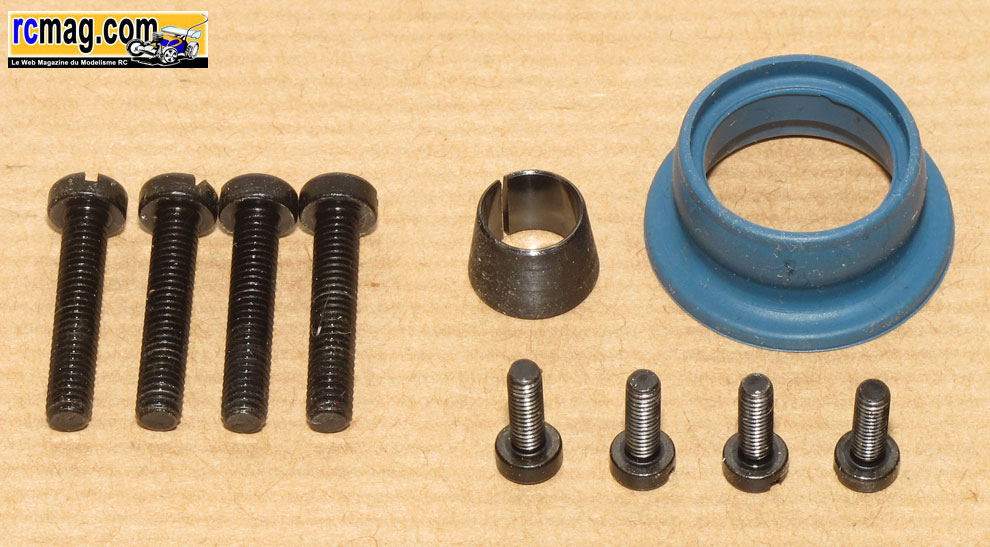

Le cône d'embrayage, les 4 vis 3,5x18 pour la fixation de la culasse et 4 vis 2,5x10 pour le bouchon de carter.

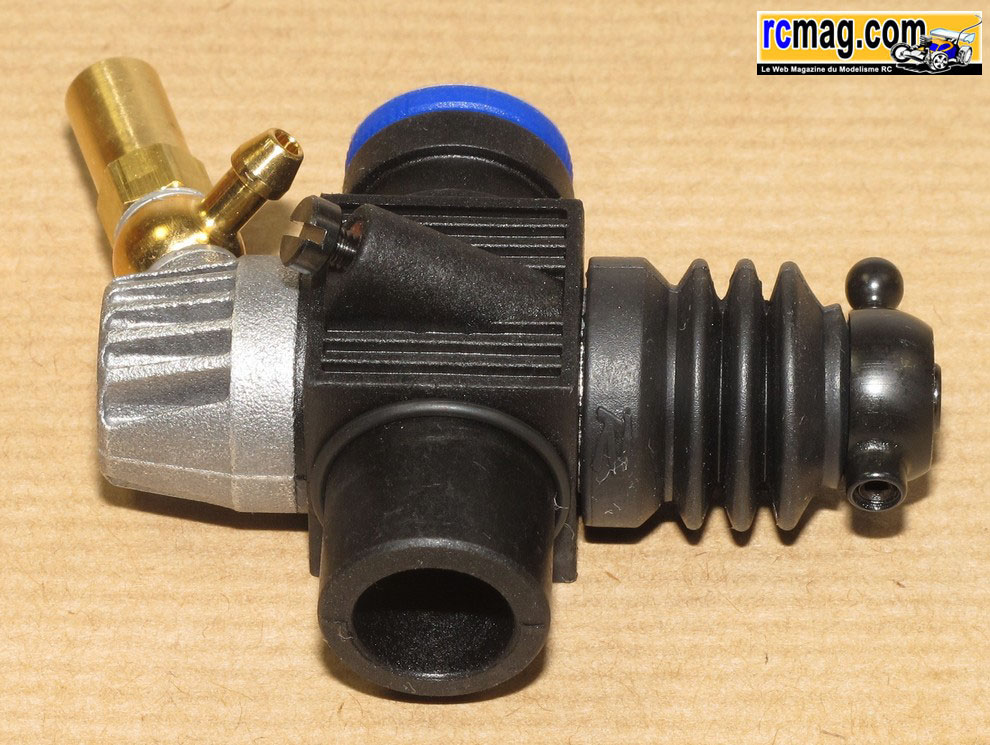

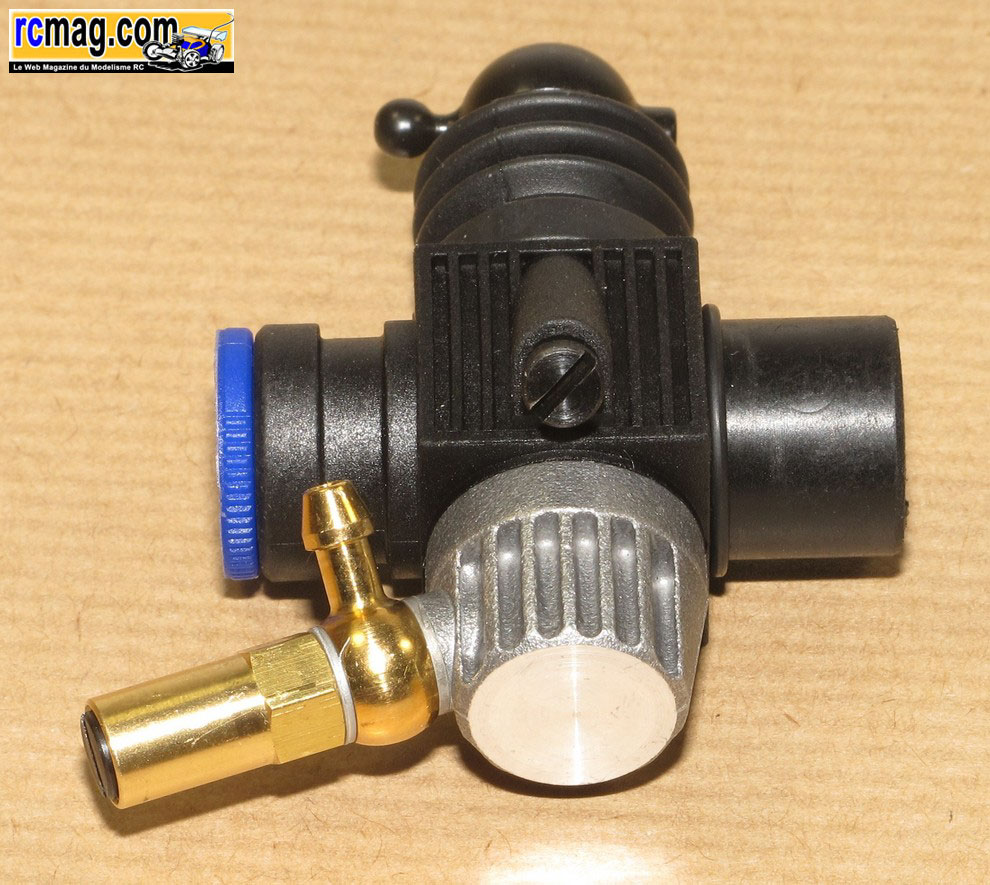

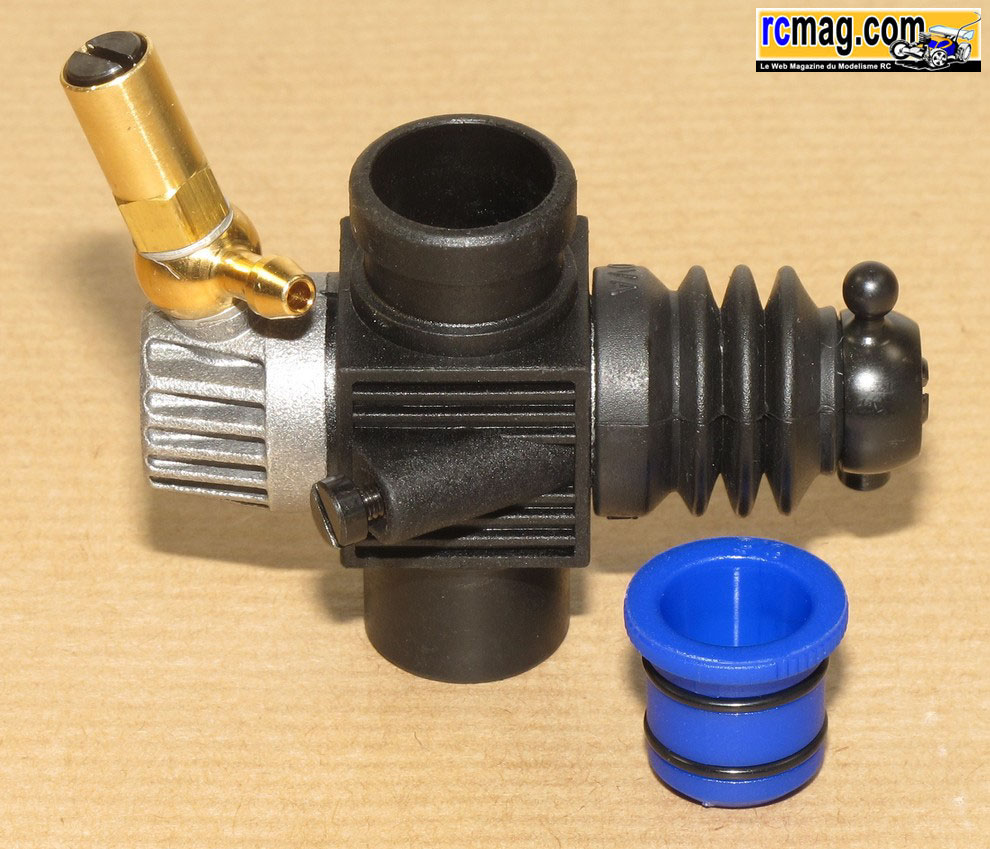

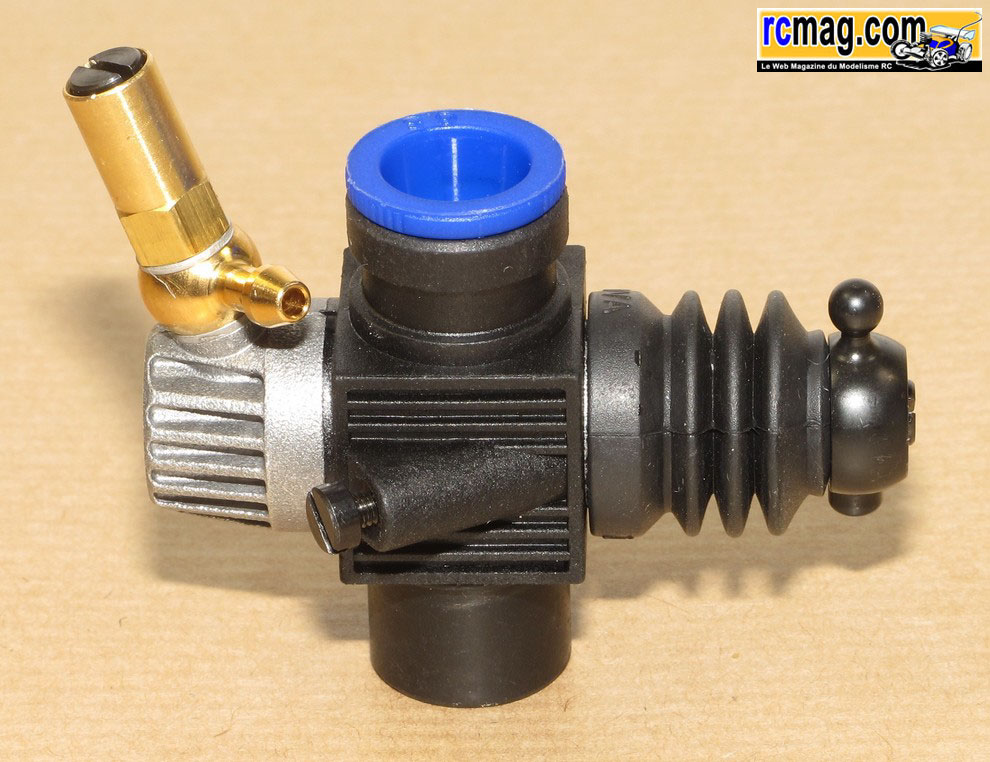

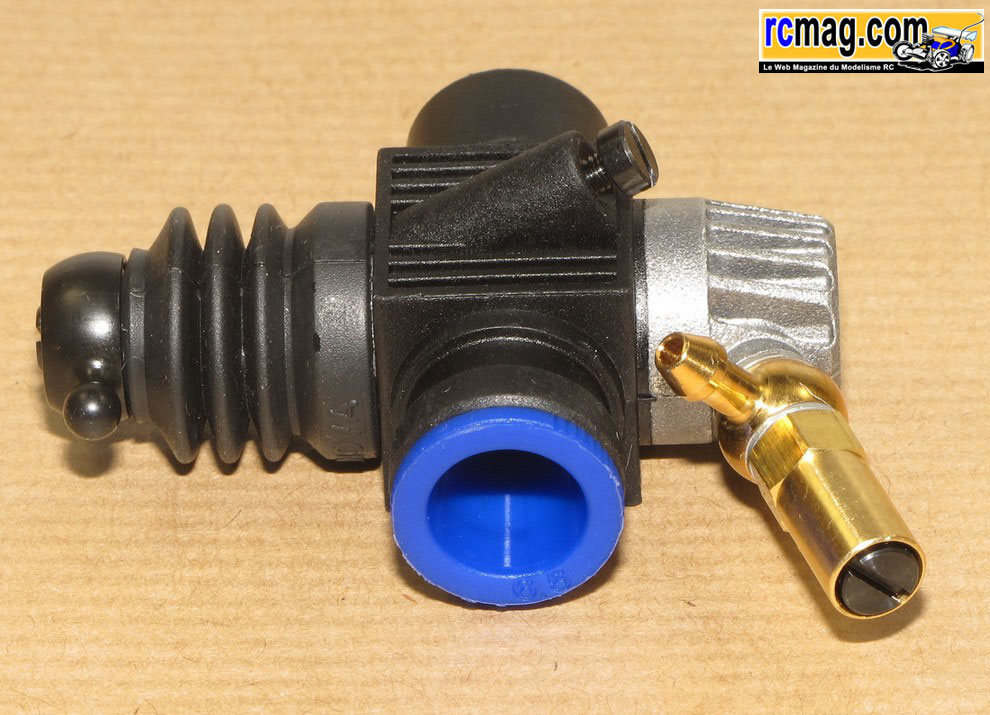

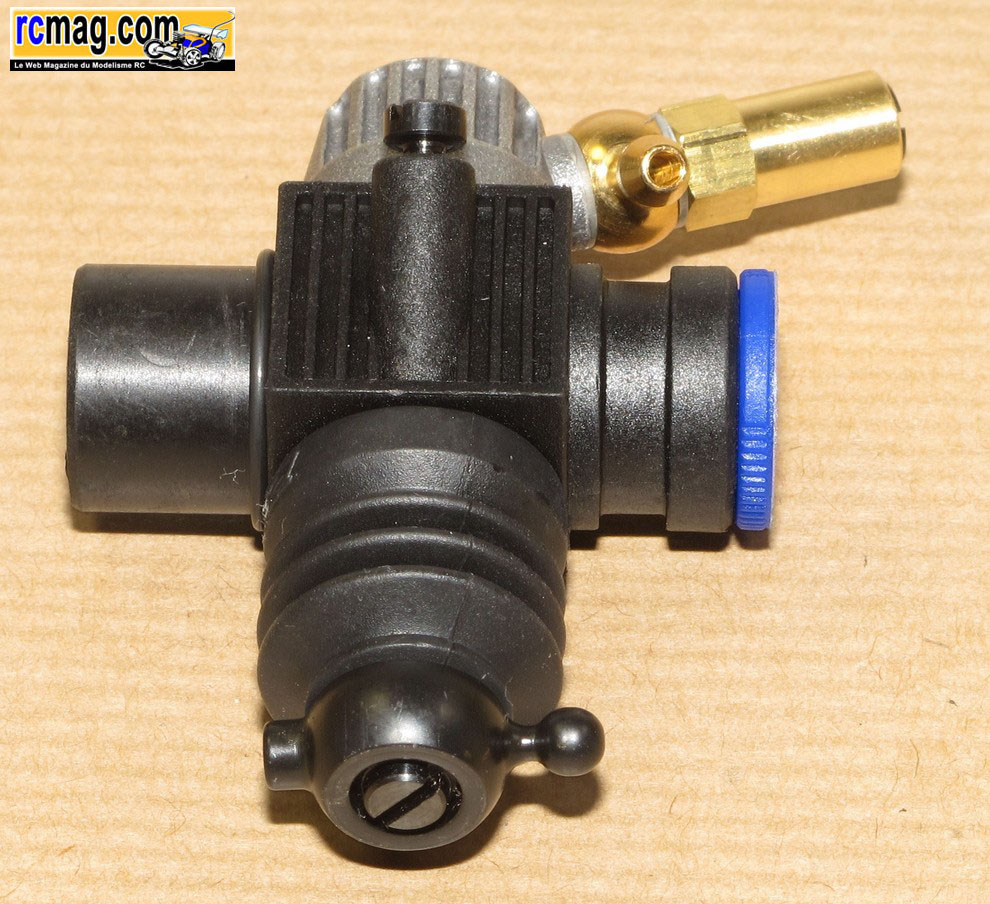

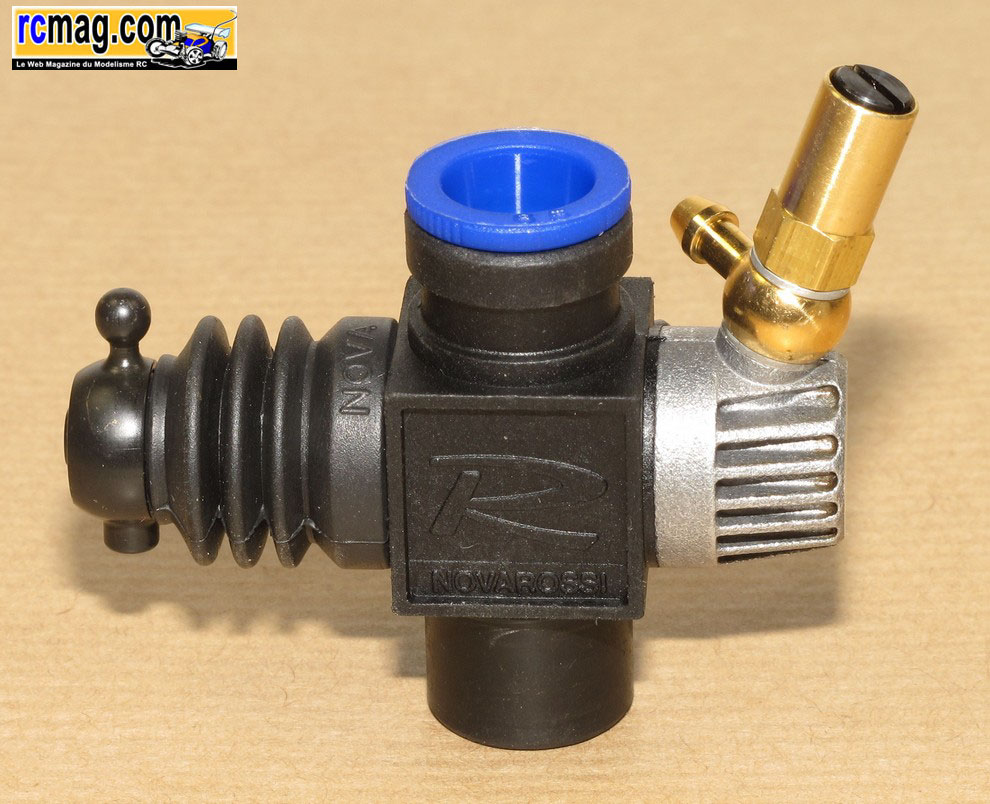

Le carburateur comme souvent en TT a un corps en plastique moulé ce qui retarde le phénomène de vapor-lock. Bon point, celui ci est spécifique à la
 catégorie TT, la vis de ralenti se retrouve donc coté carter. Le venturi fait 9 mm et avec les 4 buses ( 6.5 - 7 - 7.5 et 8 mm ) il est possible de jouer sur la
 consommation, le couple, la vitesse de pointe selon le diamètre choisit. Pour l'étanchéité on trouve un joint torique sur l'embase du carburateur et un
autre qui est intégré au carter moteur.

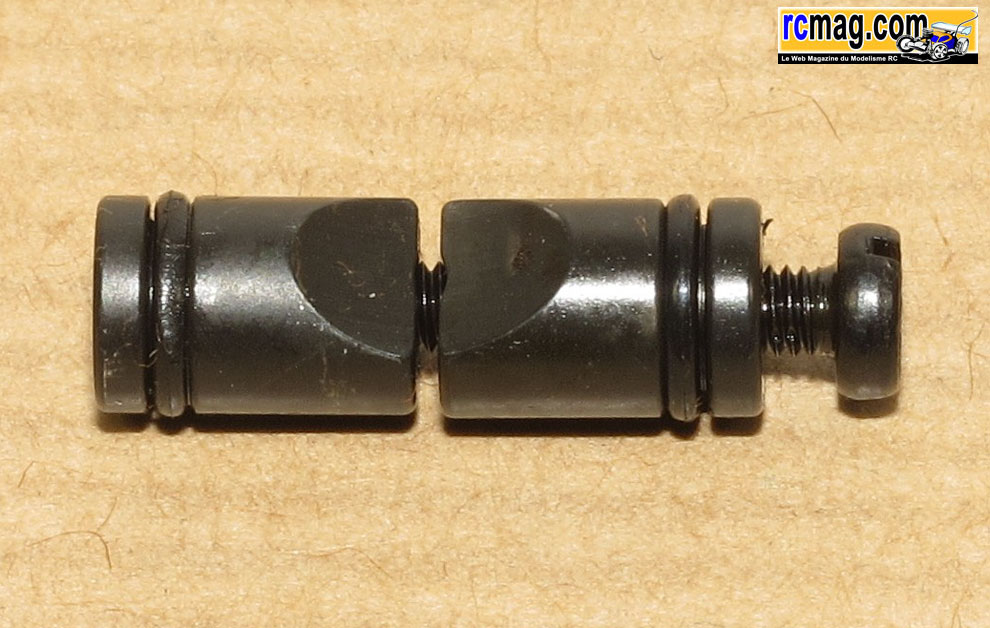

La fixation du carburateur avec une clavette acier en 2 parties intégrant des joints torique d'étanchéité.

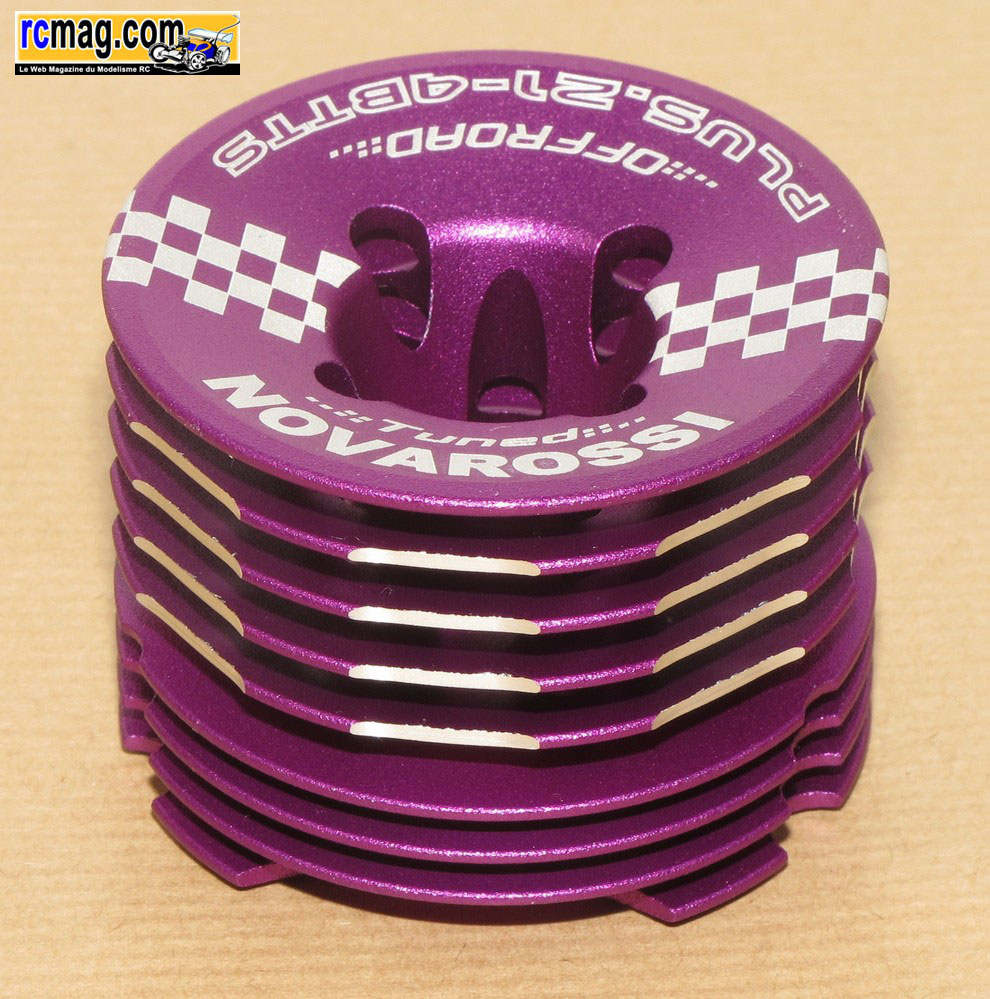

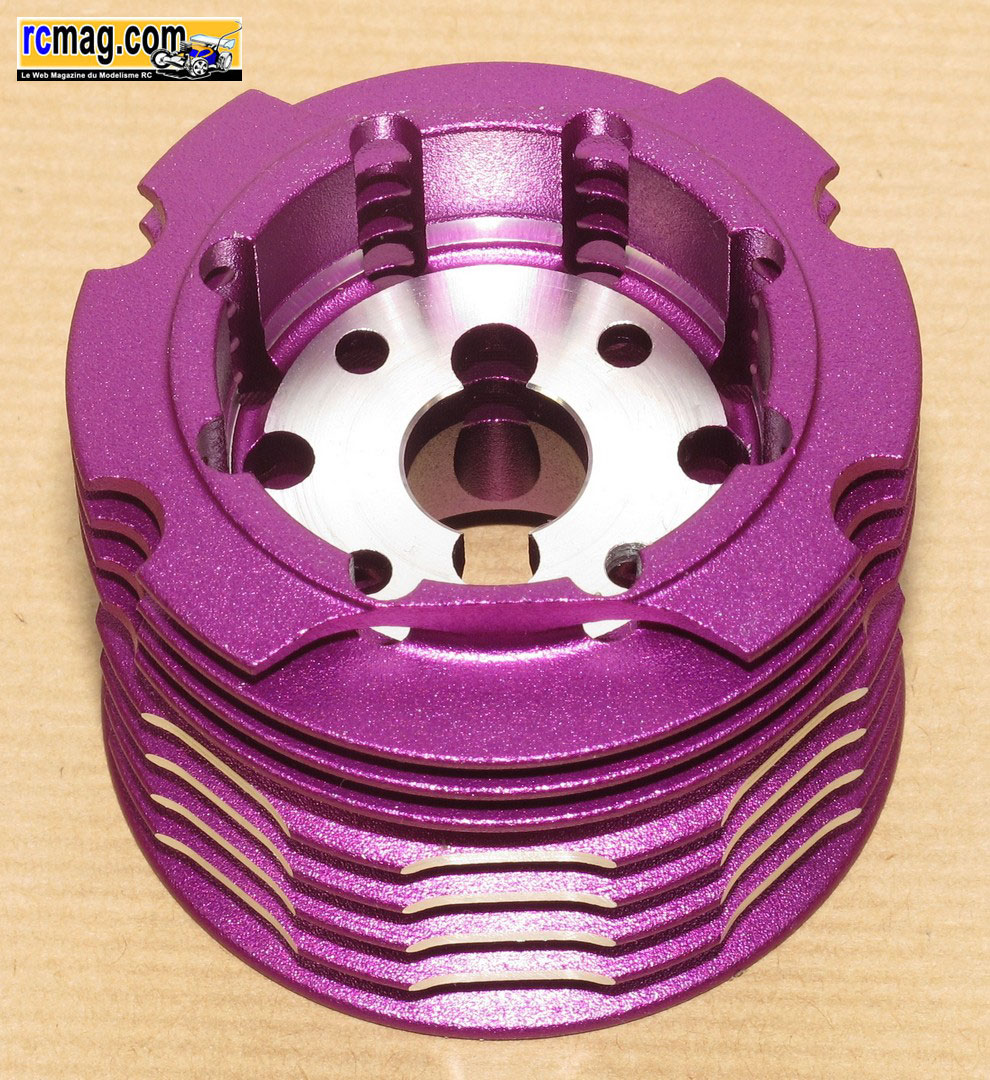

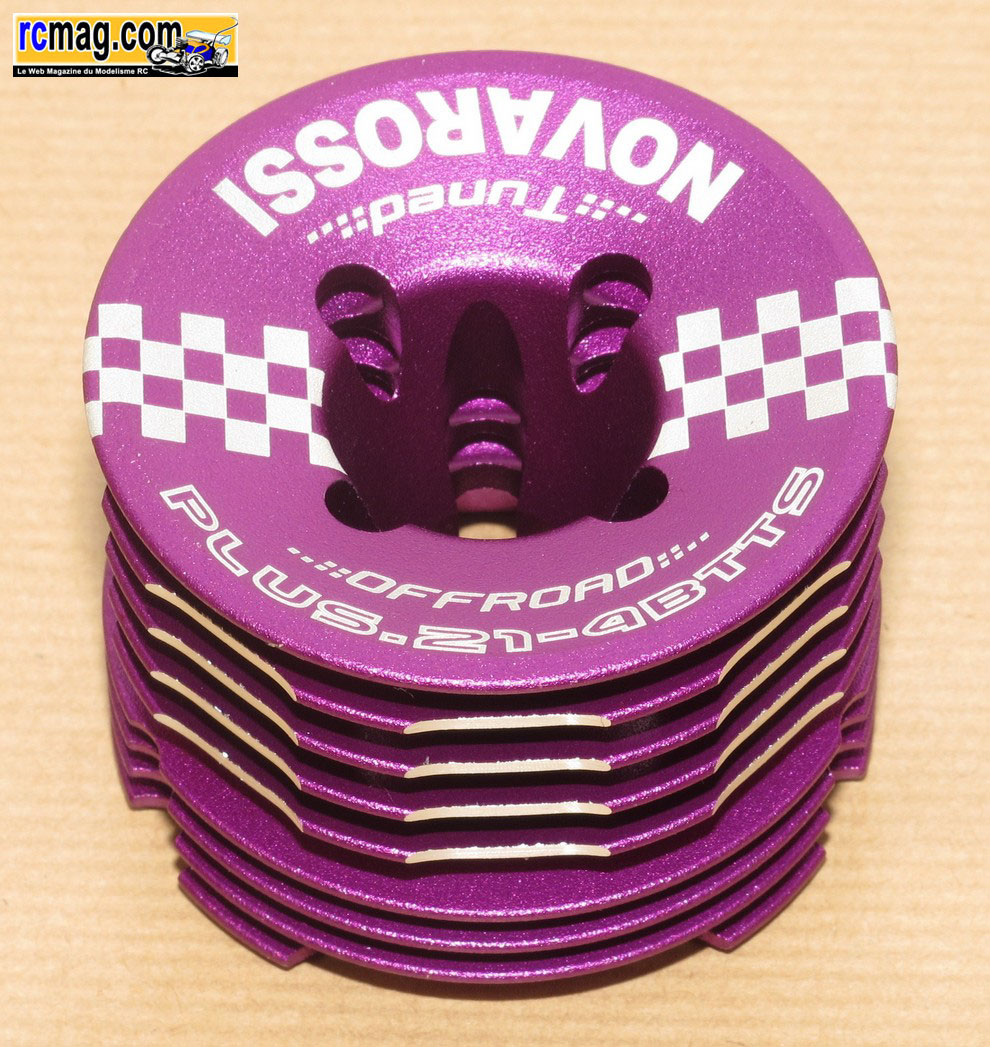

La culasse ( 86gr ) à 9 ailettes de 60 mm de diamètre pour une hauteur de 45 mm.
Sa conception est originale car malgré une taille standard elle est placée très bas sur le moteur.
Comparé à un montage classique la culasse du Bonito est 2 cm plus basse, ce qui donne au moteur un aspect trapu.

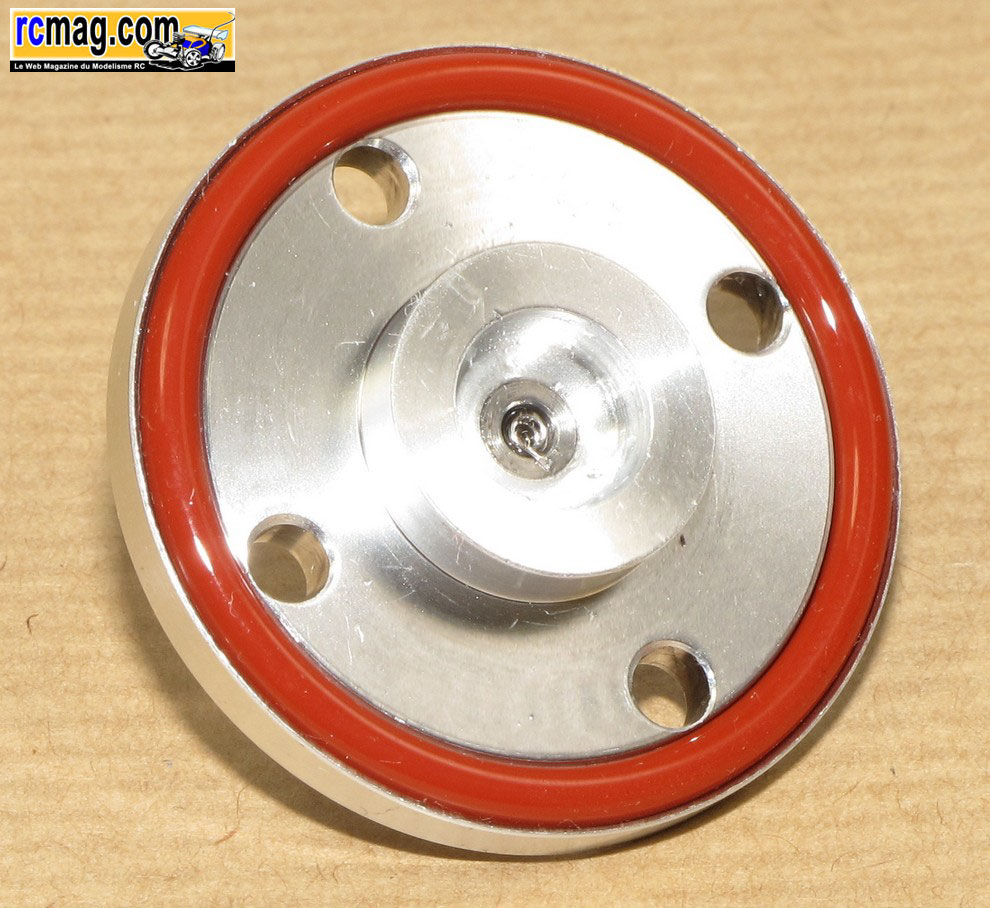

On peut voir sur la vue du dessous le logement de l'insert qui est bien plus profond que sur une culasse classique, on remarque aussi les trous d'allègement.
les 4 ailettes basses sont droites, les 5 autres sont incurvées comme sur beaucoup de moteurs actuels.
Toutes ces évolutions permettent de rabaisser les masses et facilitent la prise de température au biveau de la bougie, le refroidissement est annoncé comme optimisé.

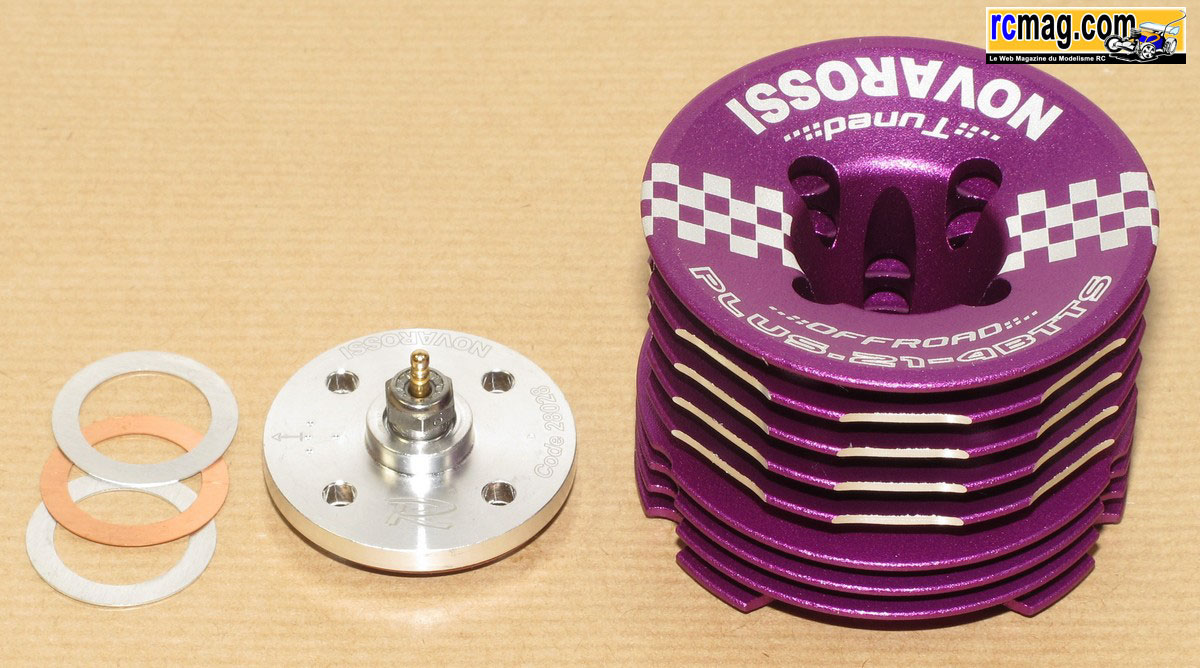

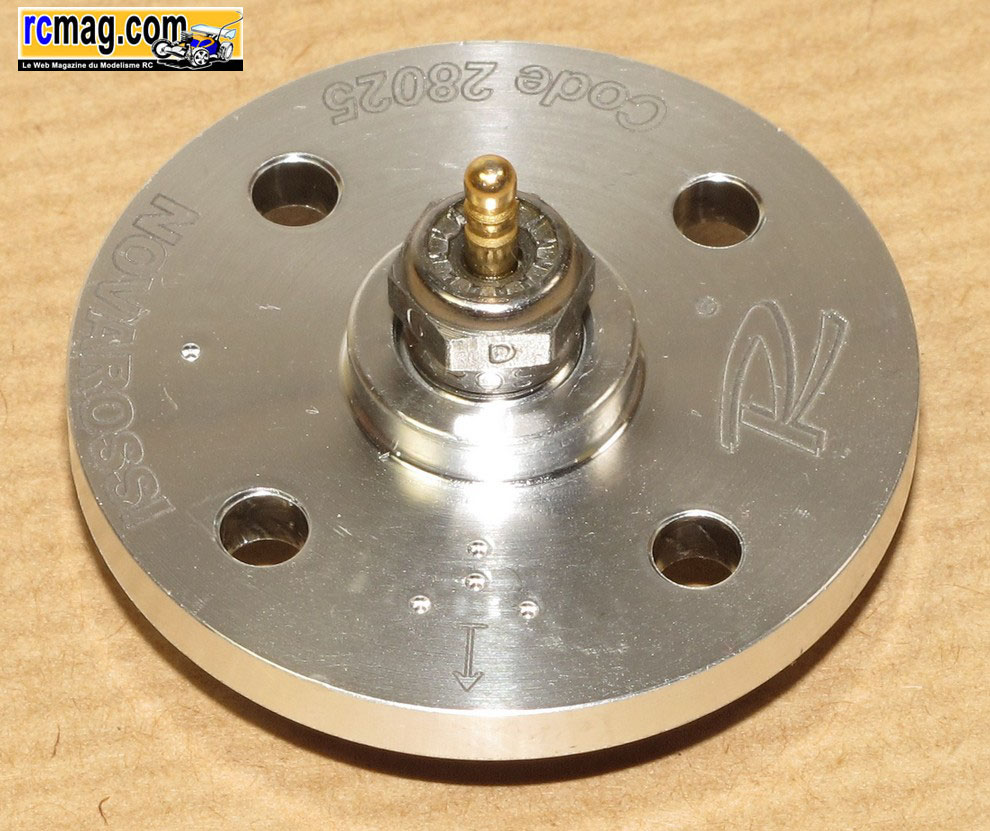

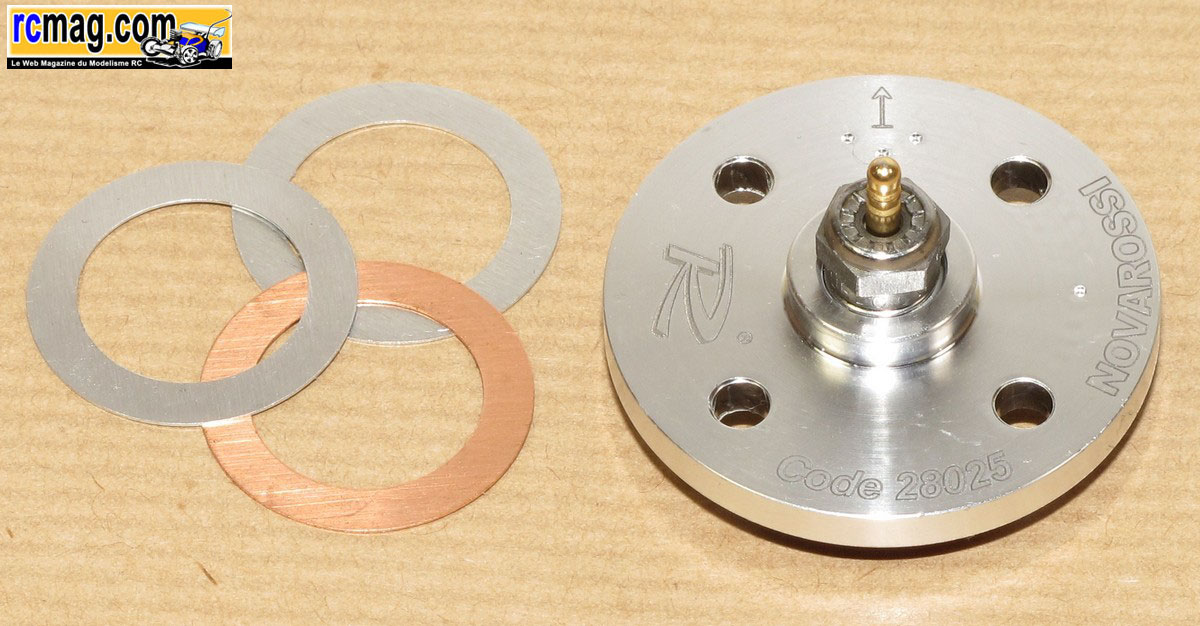

L'insert séparé pour bougie turbo ( C6TGC médium TT ) avec un joint pour limiter les vibrations et protéger de la poussière.
On retrouve 2 joint de décompression alu de 3/10 et un joint cuivre ( 2/10 ).

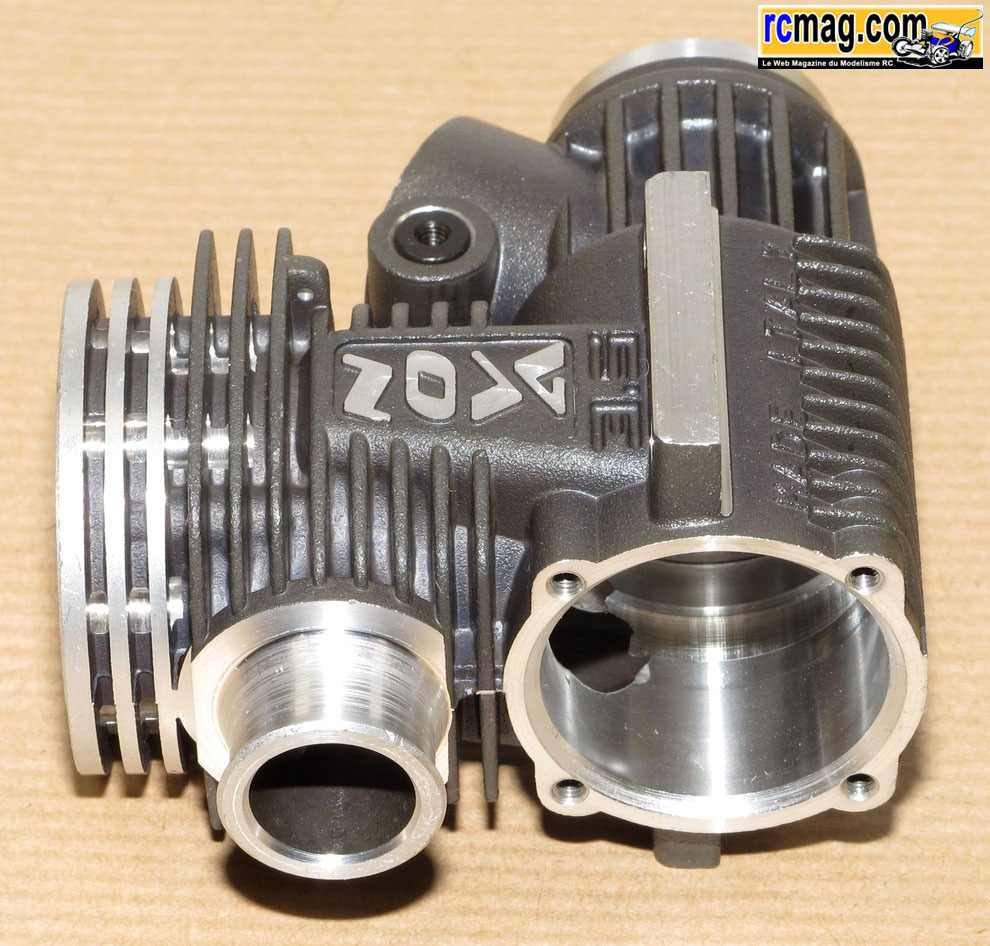

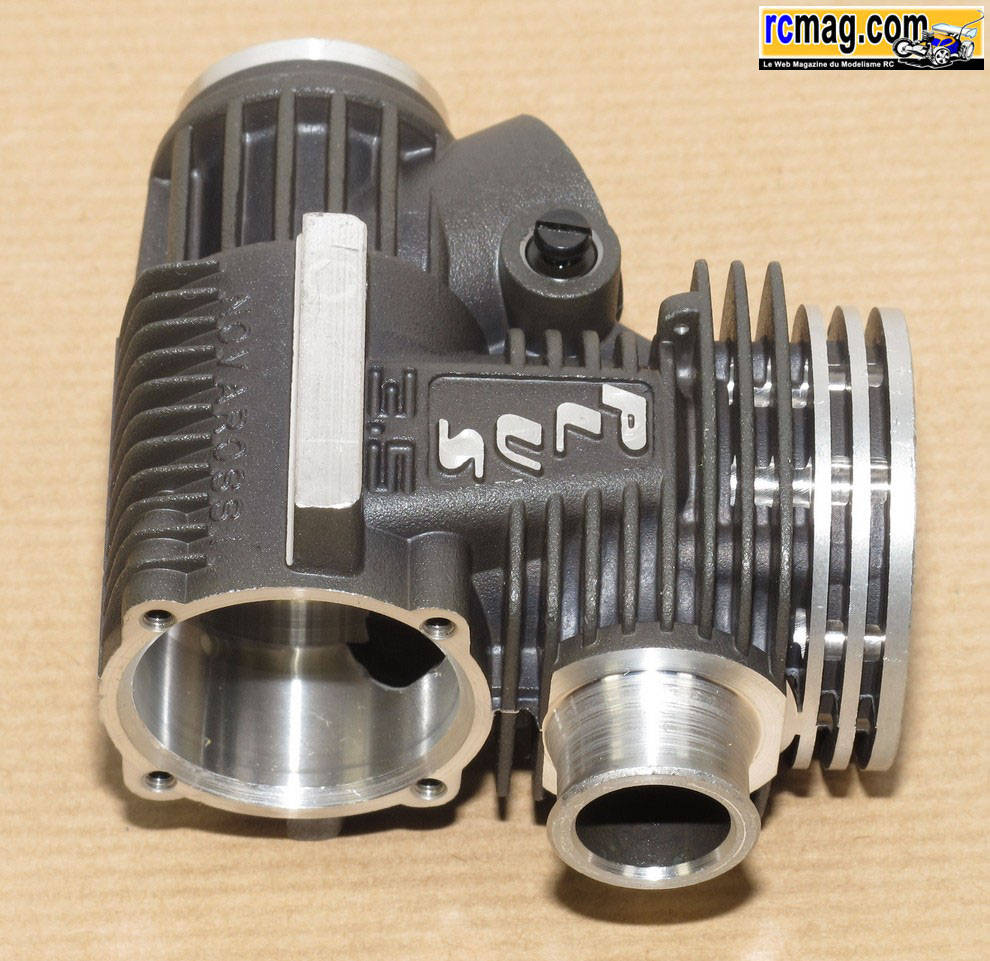

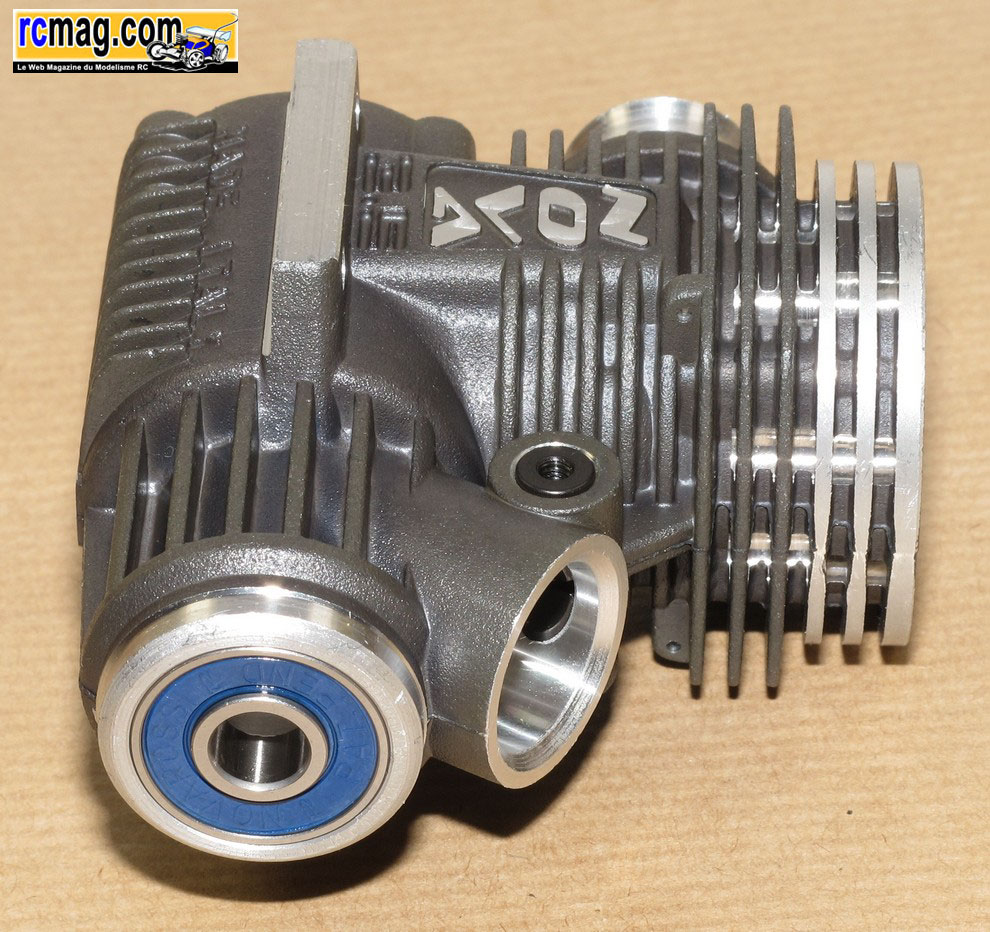

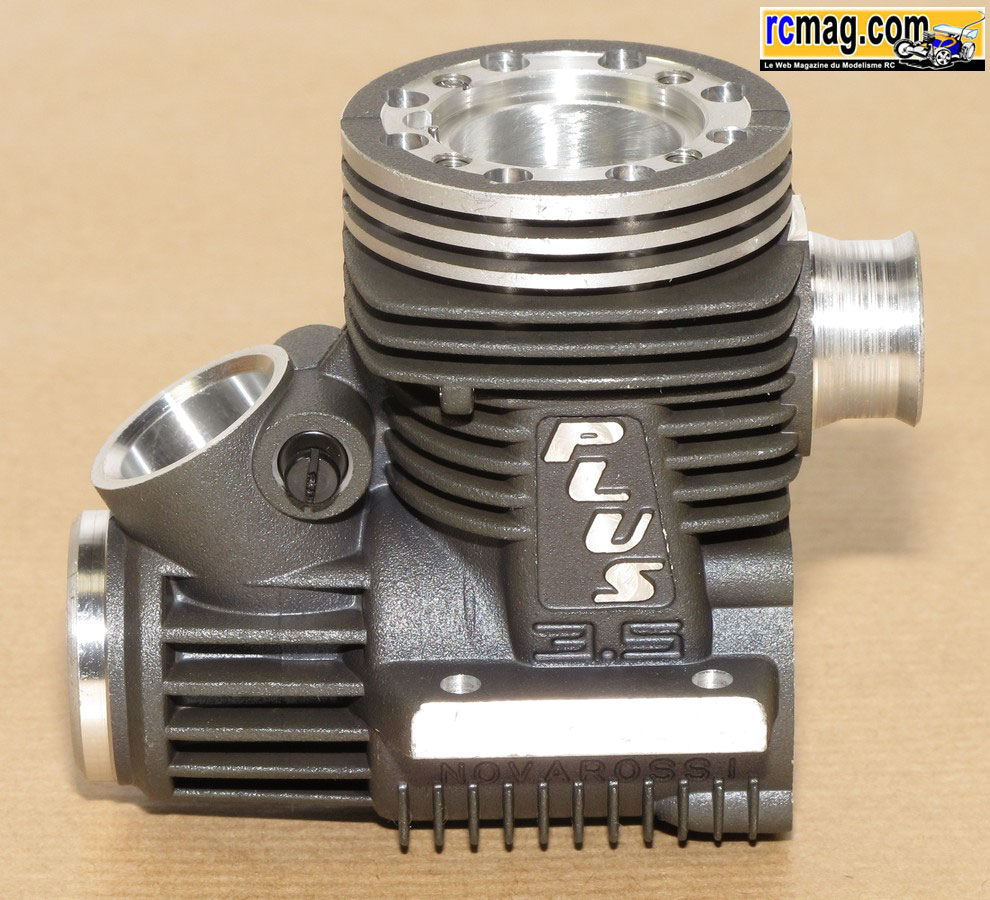

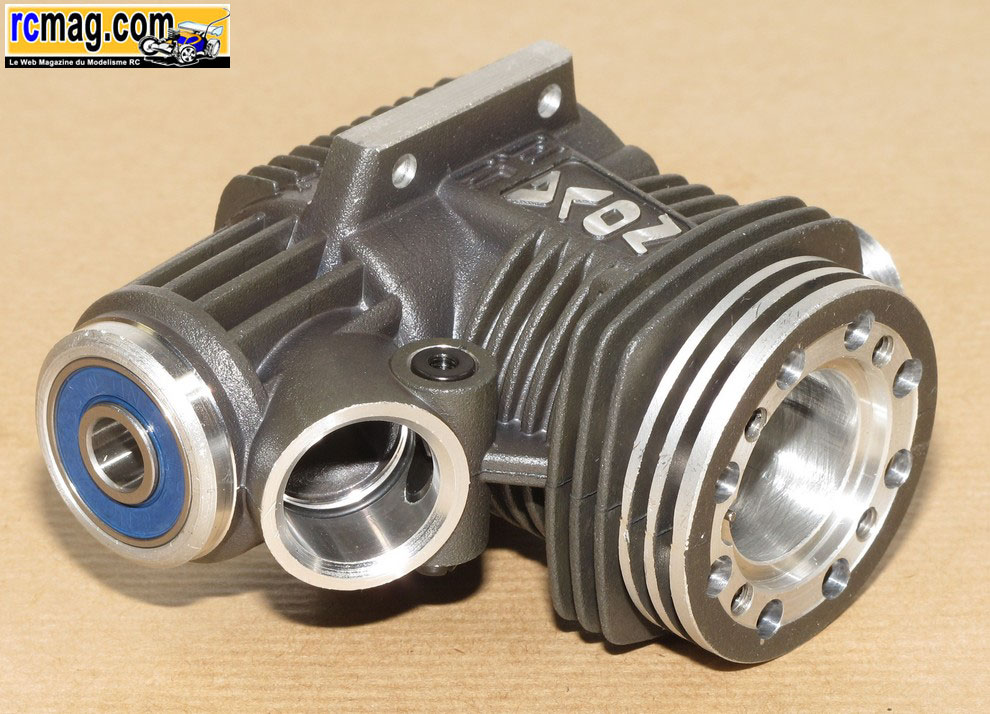

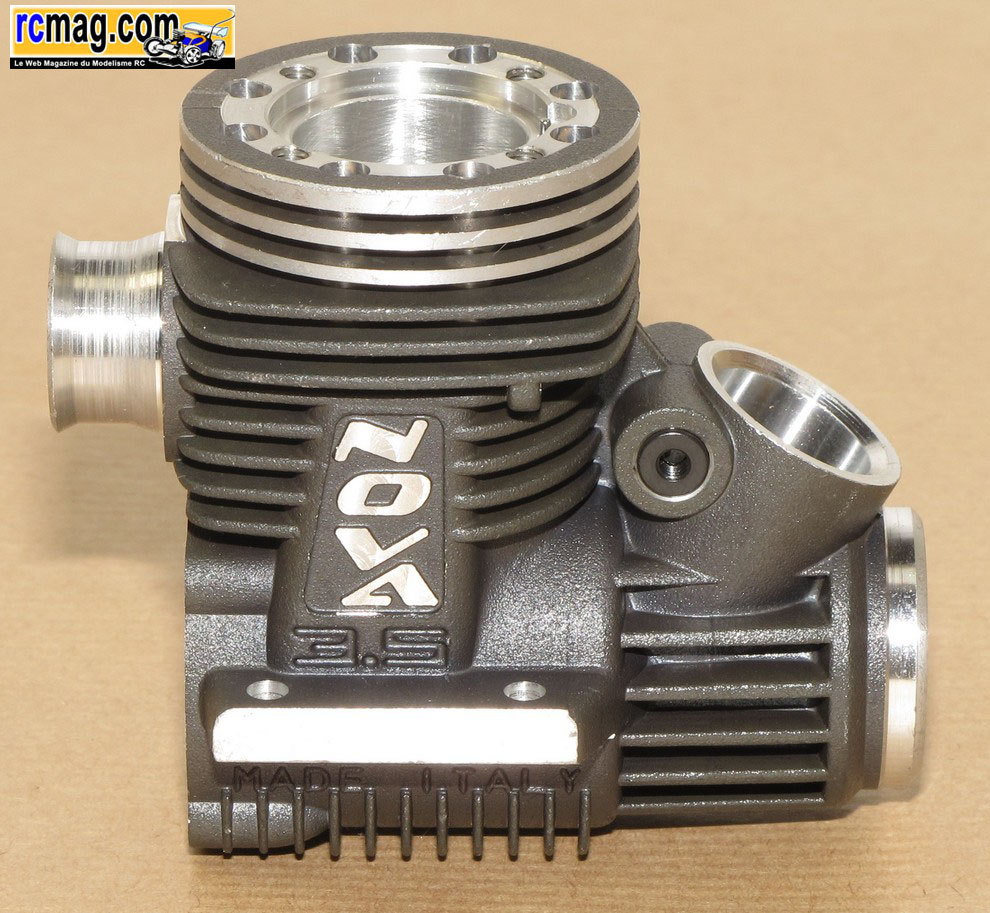

Le carter traité "black" ( 120gr ) avec ses 2 roulements céramique, de nombreuses ailettes de renfort.

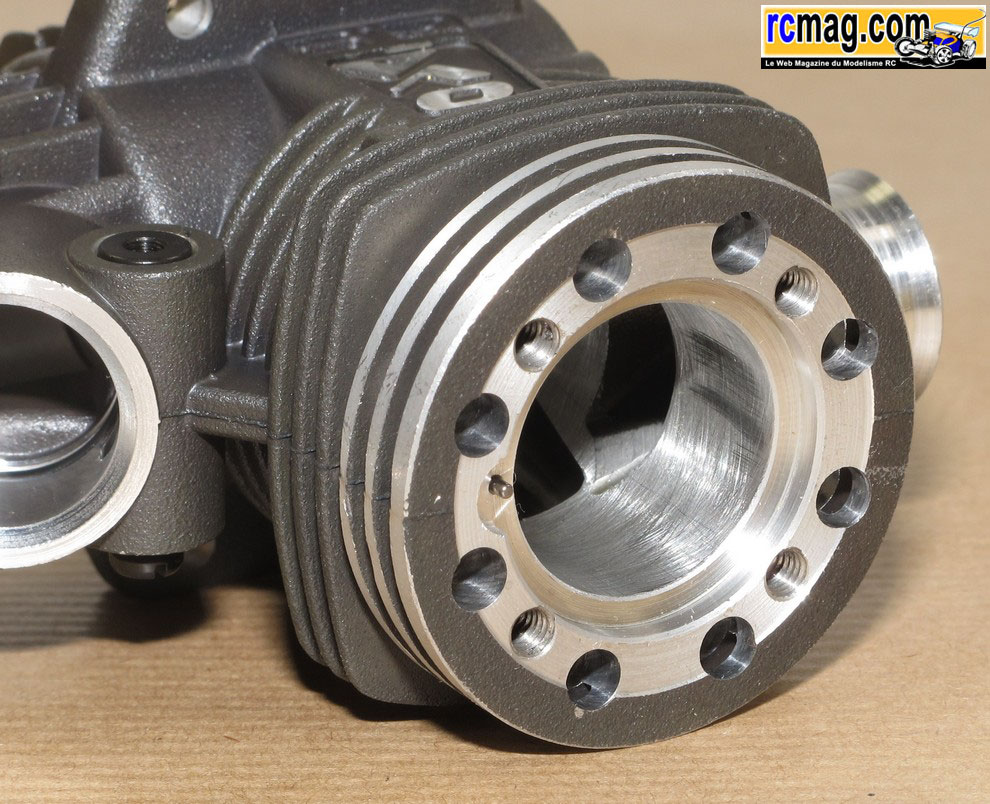

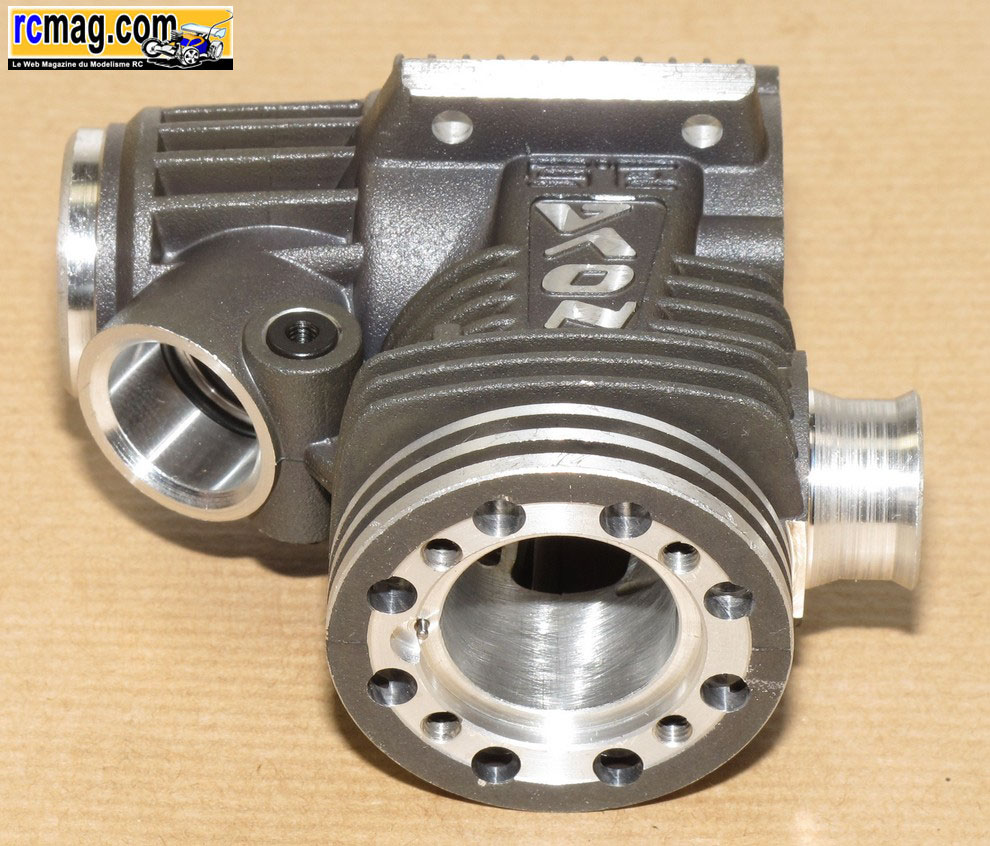

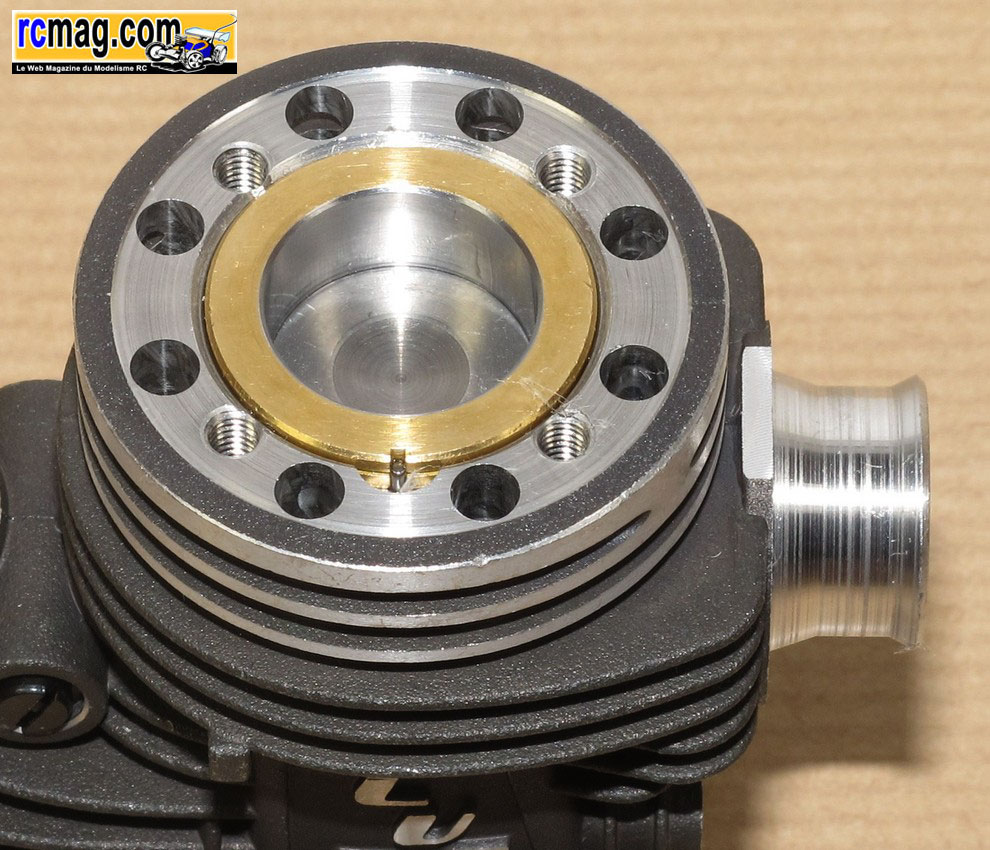

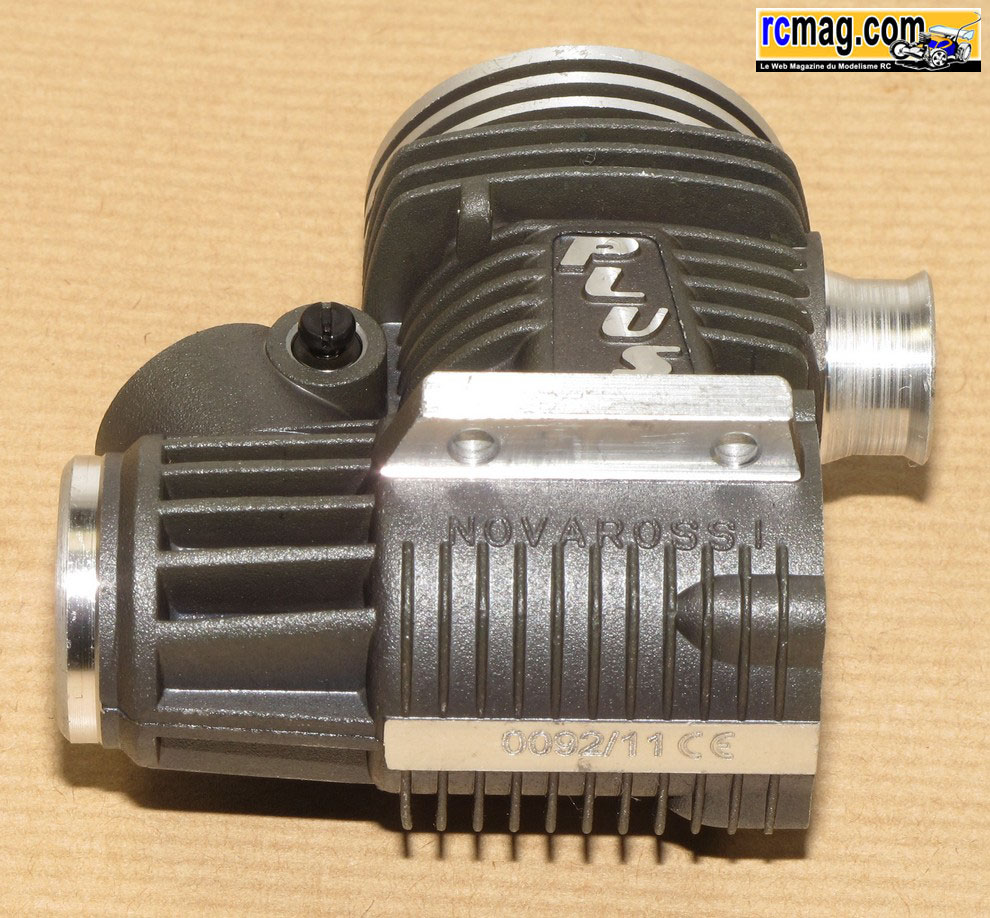

Le carter est usiné sur sa partie supérieur afin de placer la culasse au plus bas, on remarque aussi des trous d'allègement.

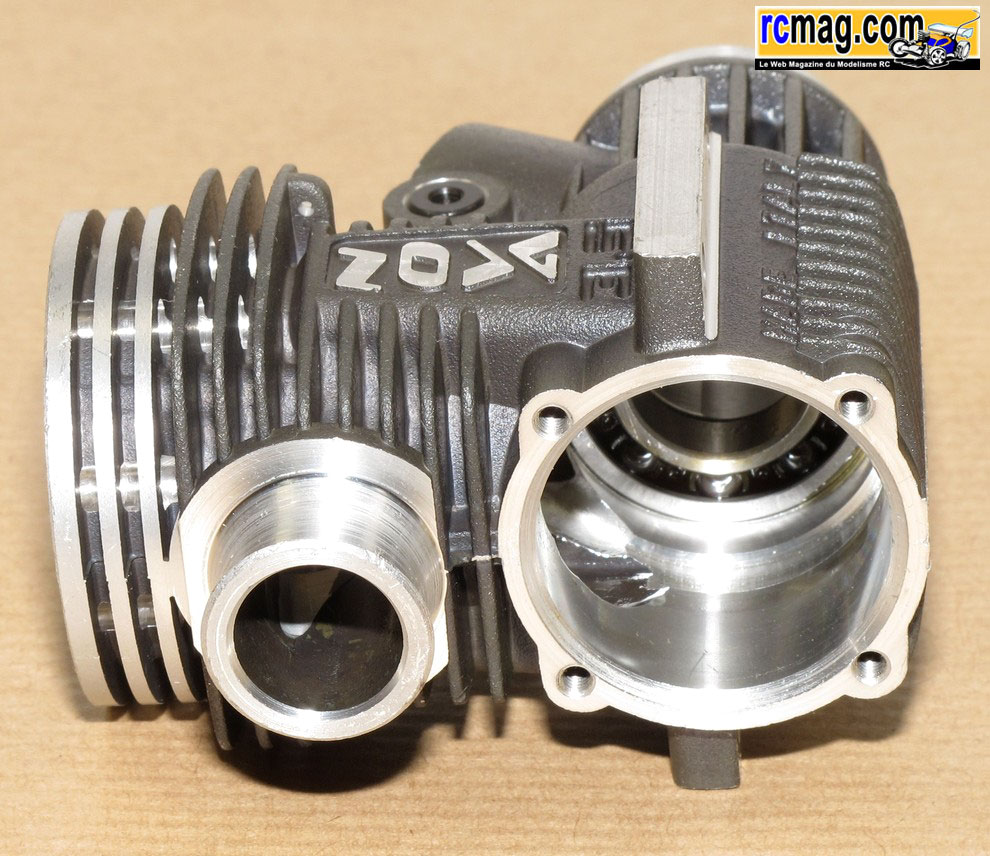

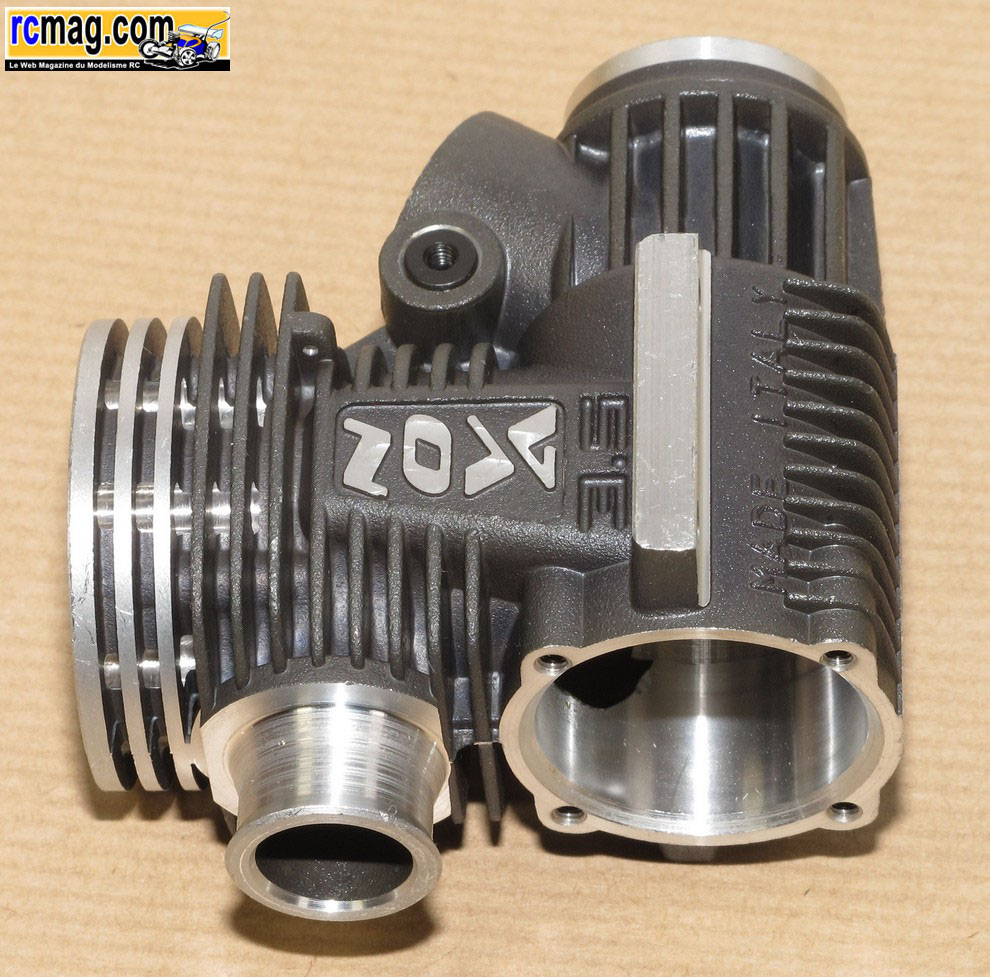

Sur cette photo vous pouvez voir le travail sur le carter au niveau des transferts.


L'usinage au niveau de l'échappement.

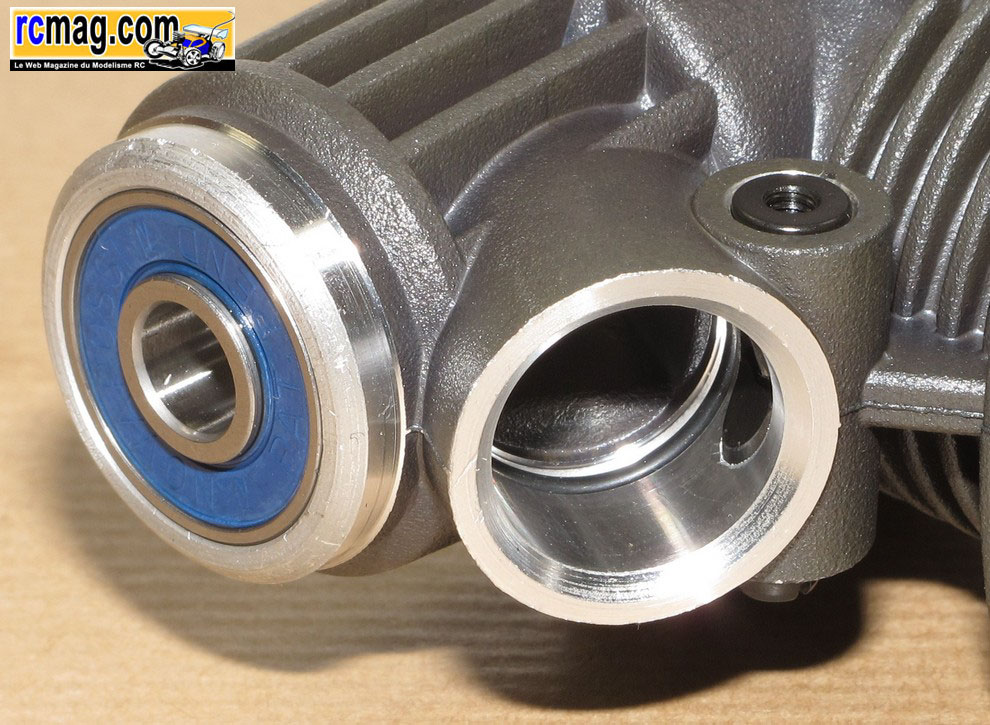

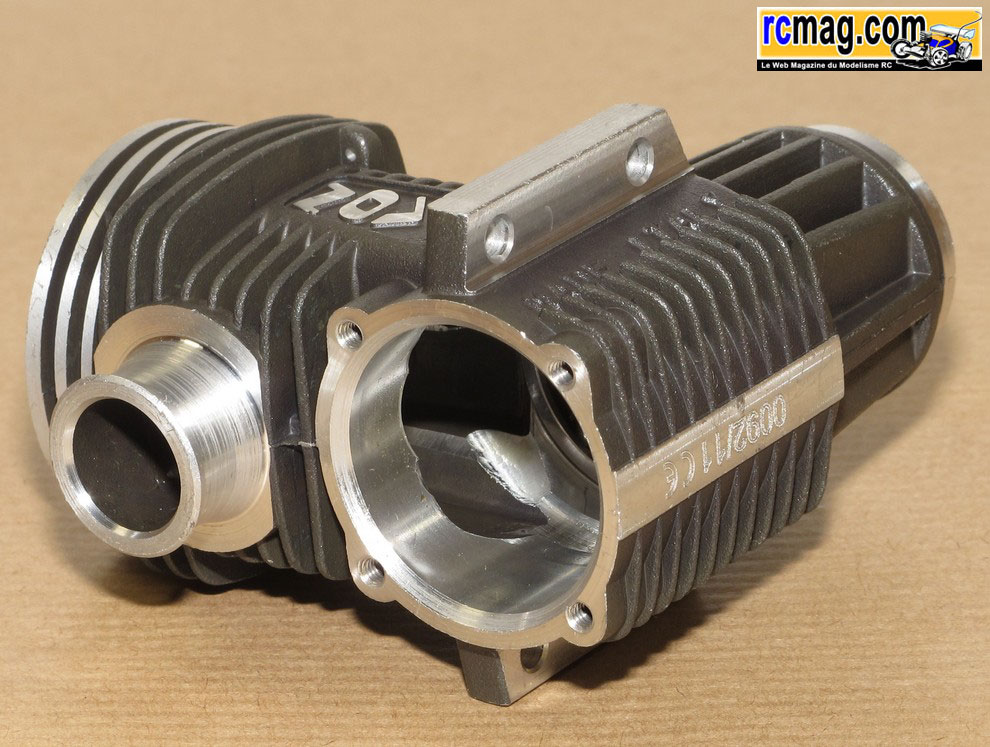

L'usinage pour le joint d'étanchéité de la liaison carburateur / carter.

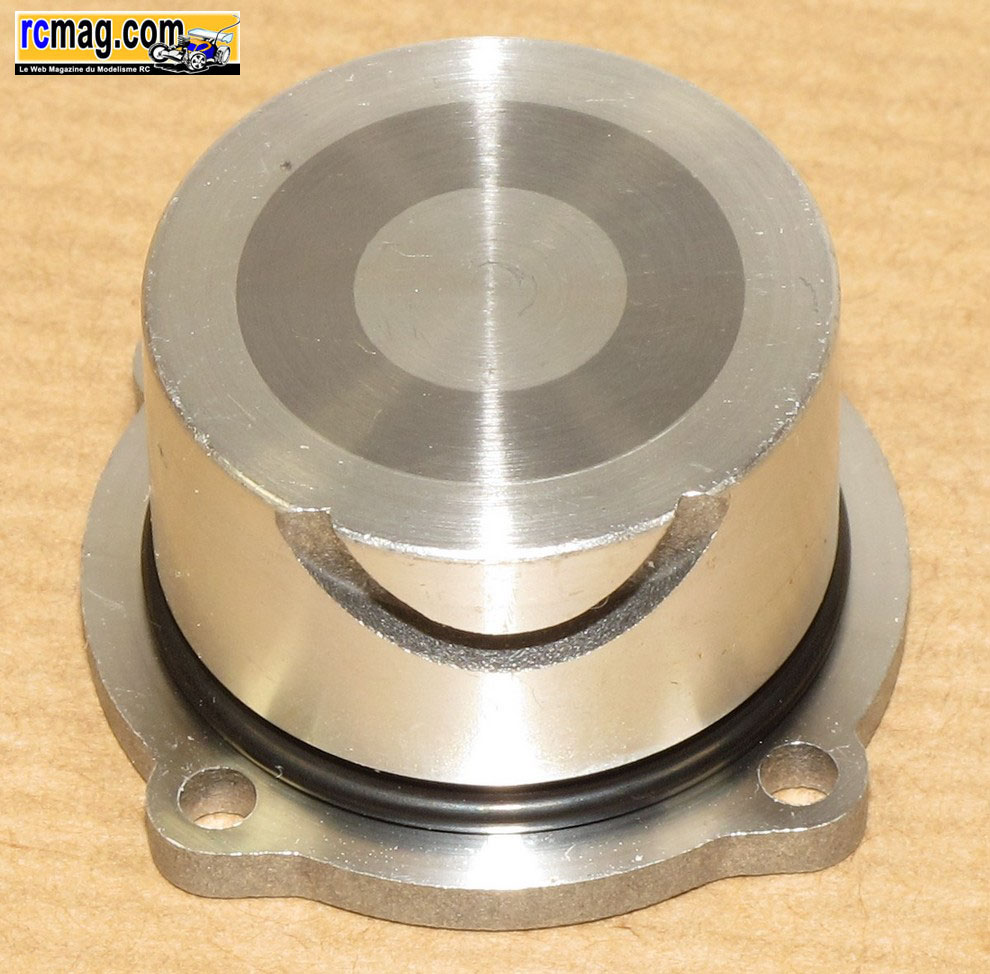

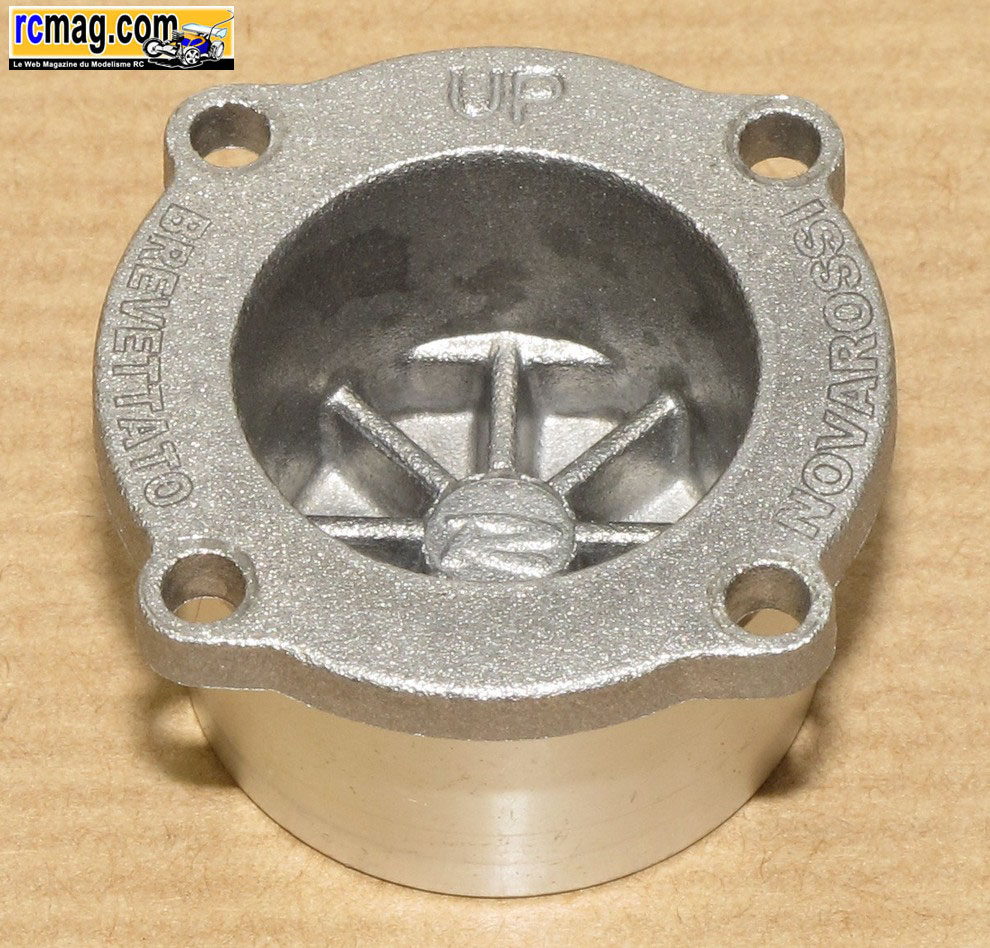

Le bouchon est assez simple avec juste une saignée brute de moulage pour permettre le passage du piston au point mort bas.
 Pour son démontage, il faut bien sure penser à mettre le moteur au point mort haut. Le bouchon est fixé au carter par 4 vis à tête fendue 2,5x8.

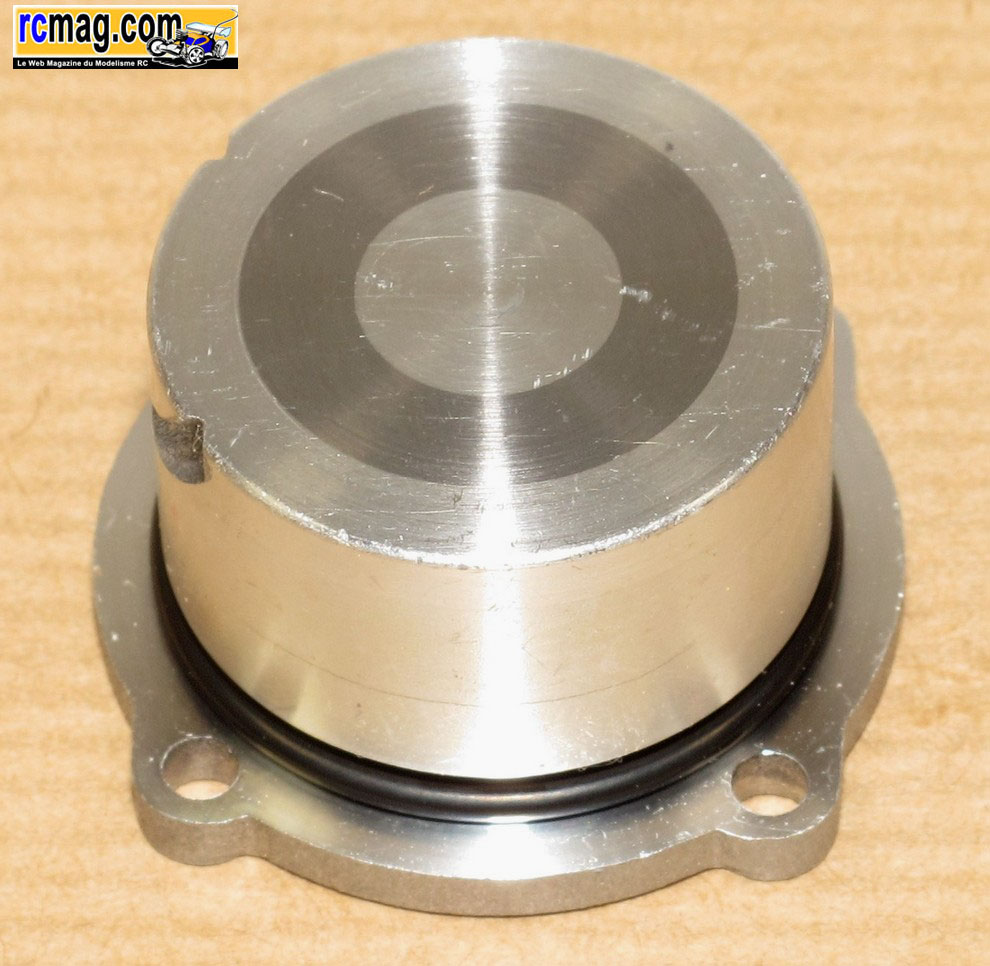

Nouveauté, un plateau en acier est intégré au bouchon pour réduire les frottements au niveau du maneton.

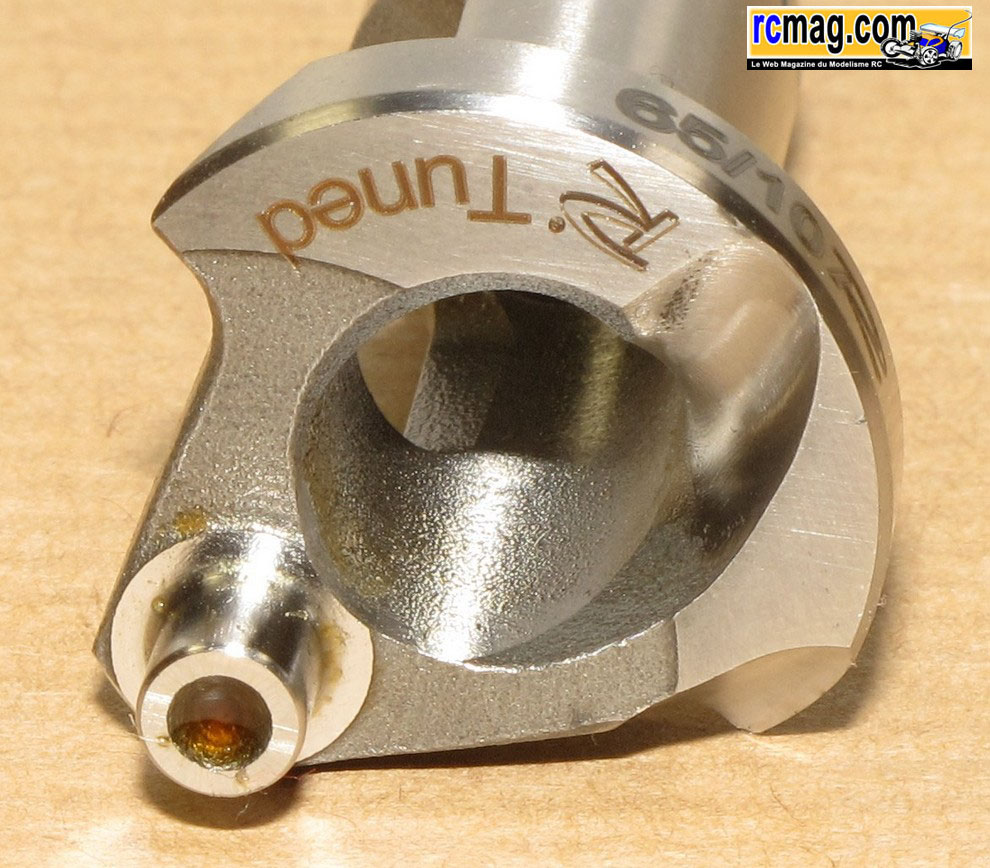

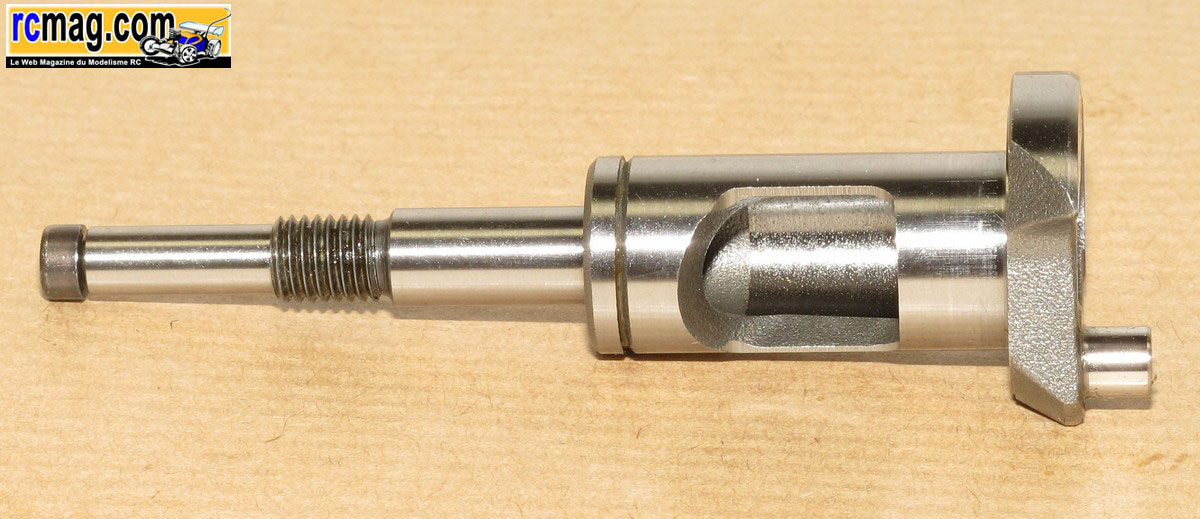

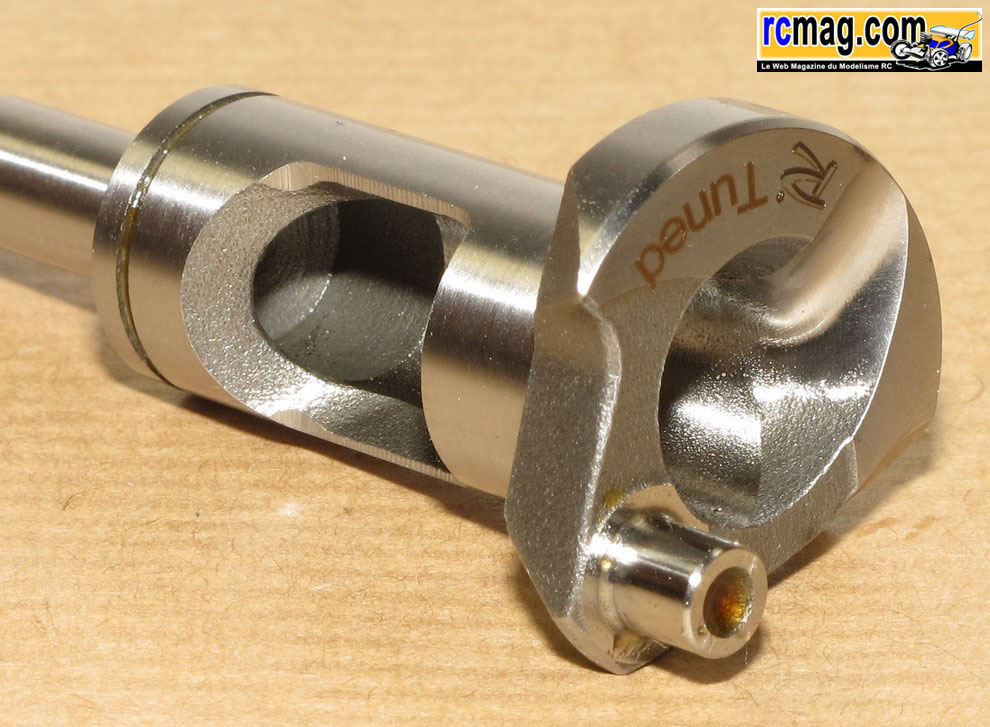

Le vilebrequin de 14mm avec passage des gaz de 9,75 ( 35gr ).


Le plateau bénéficie d'une virgule "turbo".


Originalité, le conduit d'admission se prolonge de façon inhabituel.

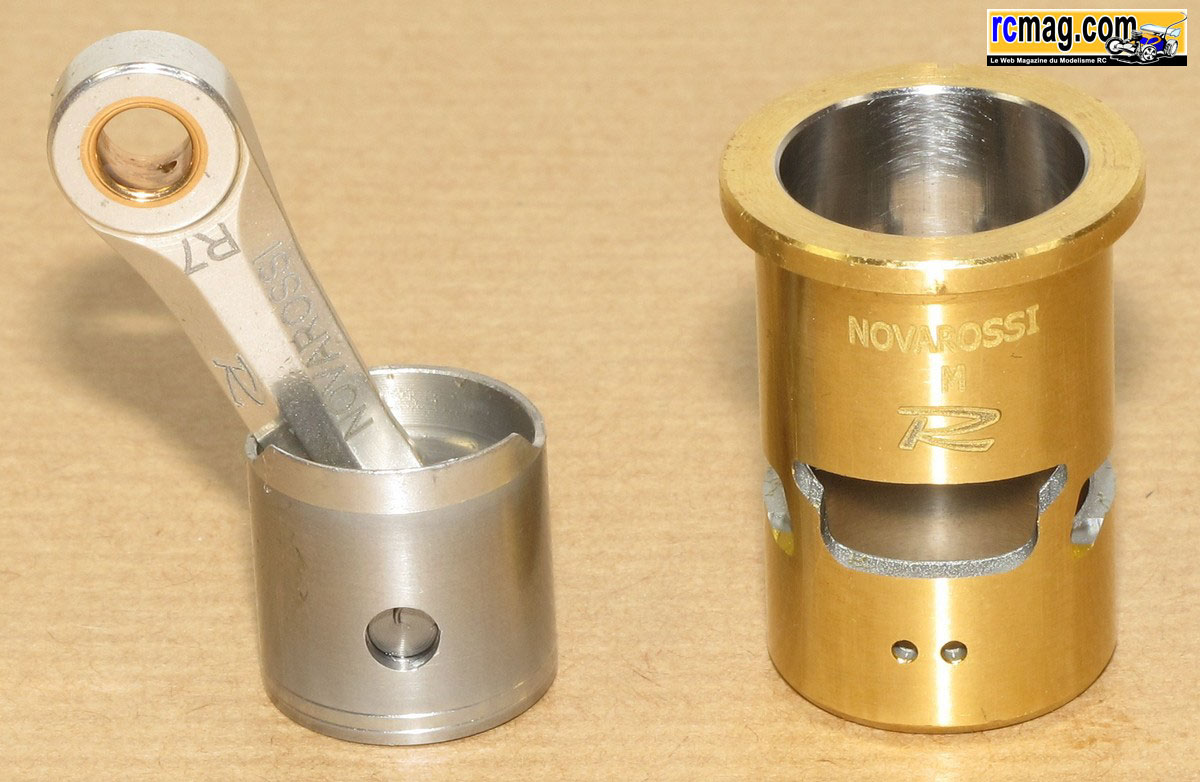

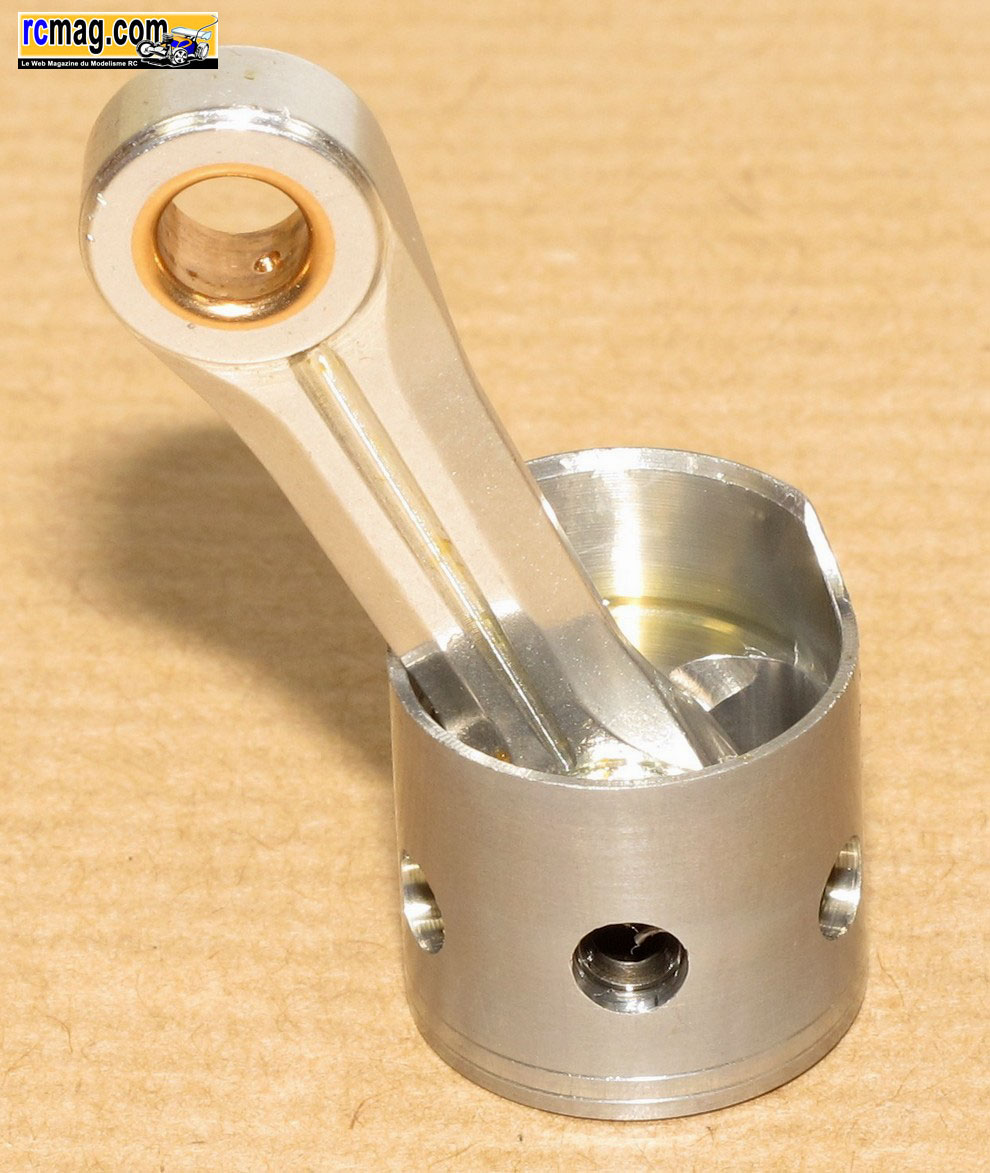

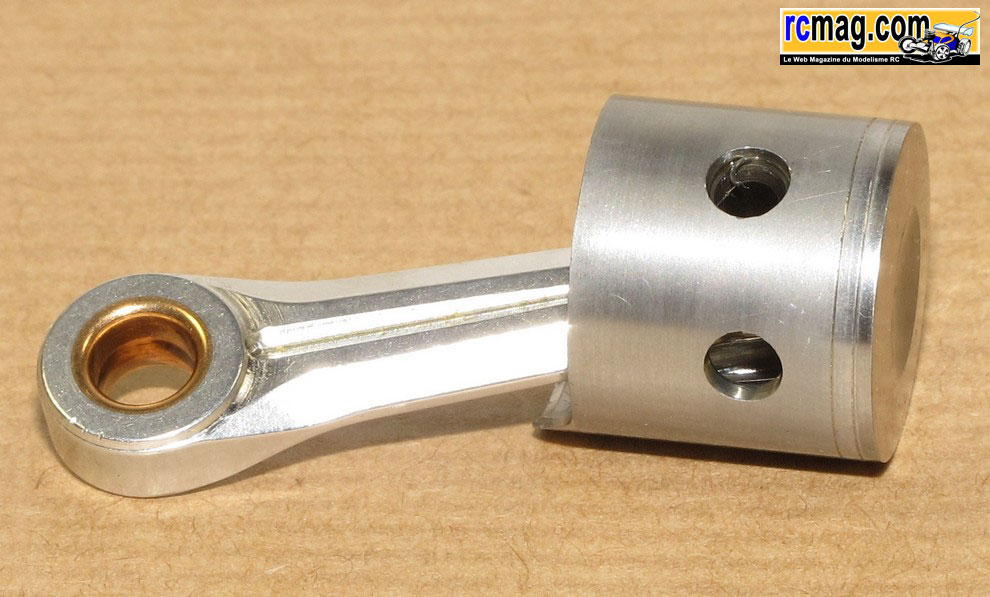

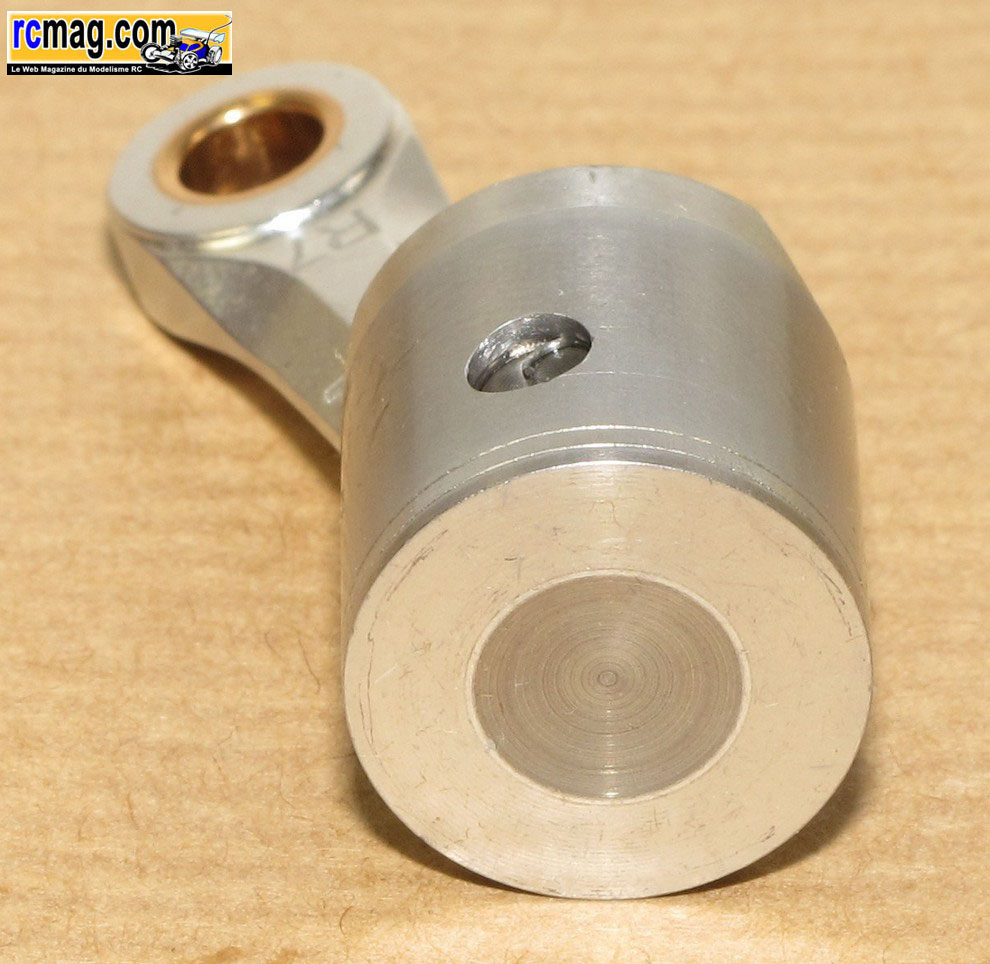

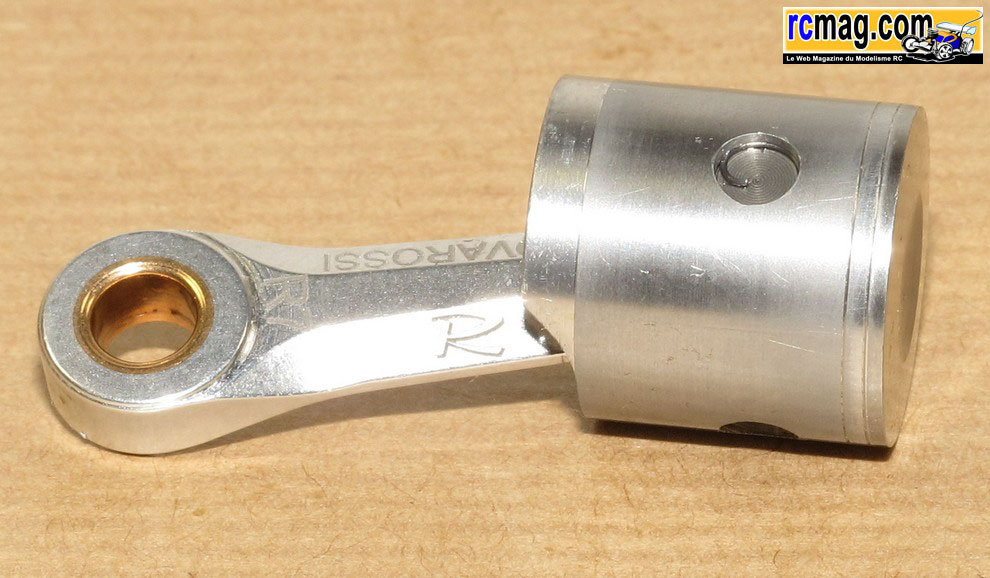

La bielle de type "couteau" est bien retravaillée ( saignée centrale ) avec à ses extrémités des trous qui favorisent la lubrification au niveau du maneton et
 de l'axe de piston. Le piston est de type usiné, il est allégé au maximum et doté de 2 segments de lubrification. On remarque aussi 2 trous qui améliorent
 le refroidissement du piston.


Comme sur certains moteurs piste, on retrouve le dessus du piston bombé avec une cuvette juste sous la bougie.

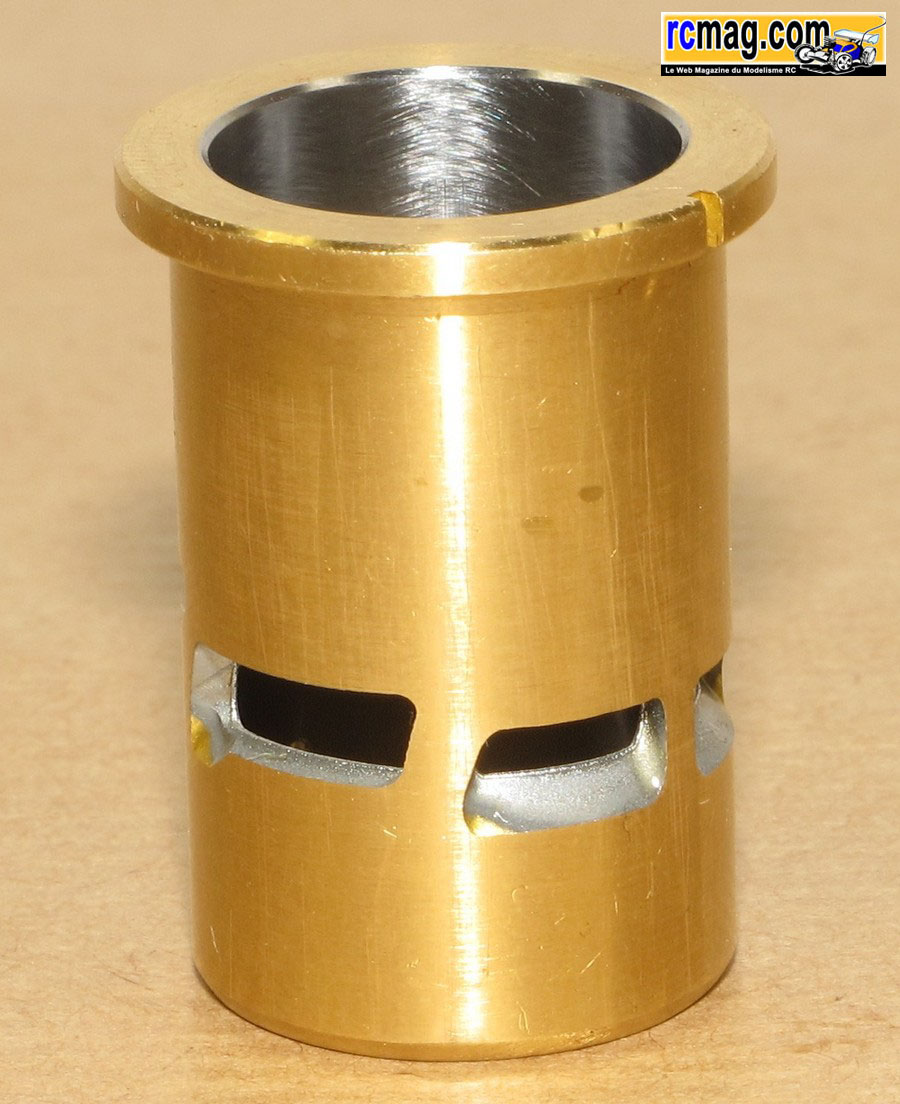

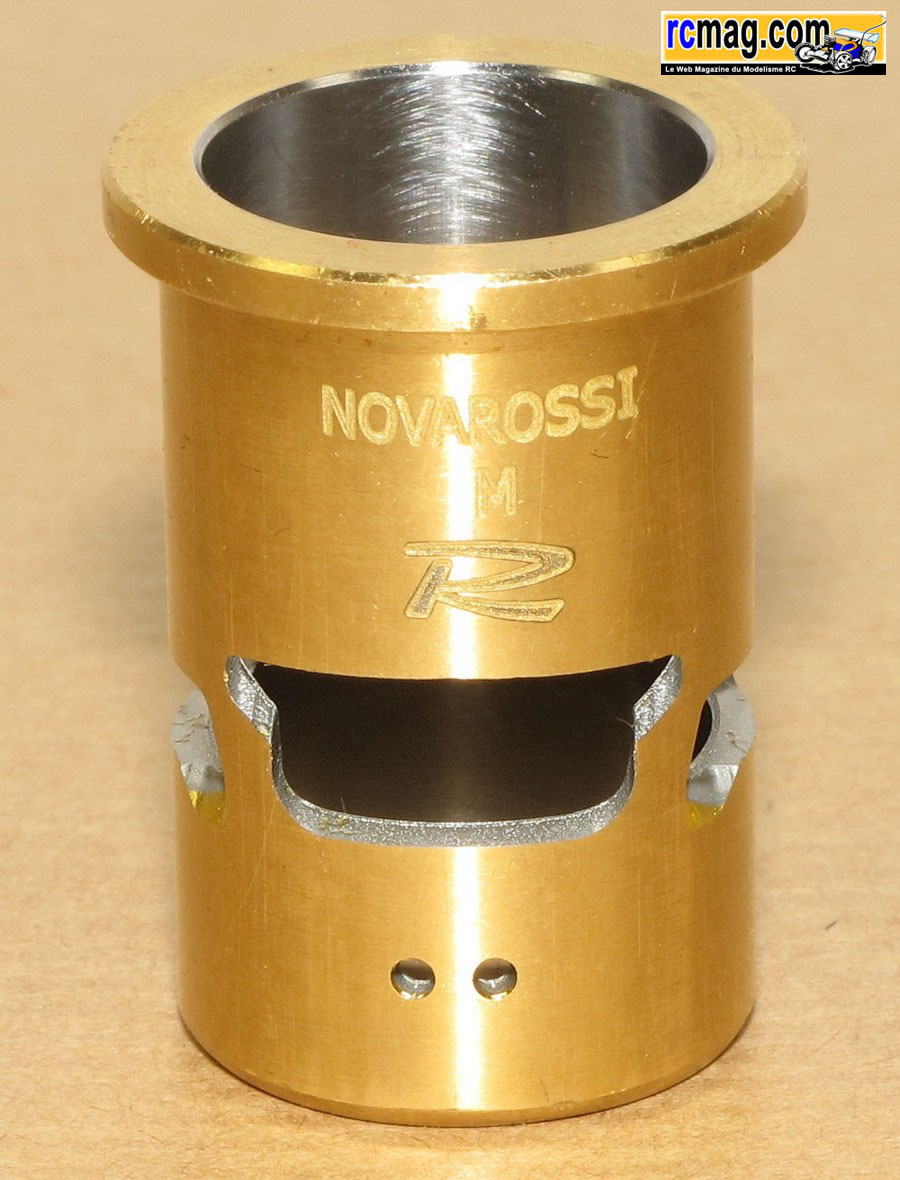

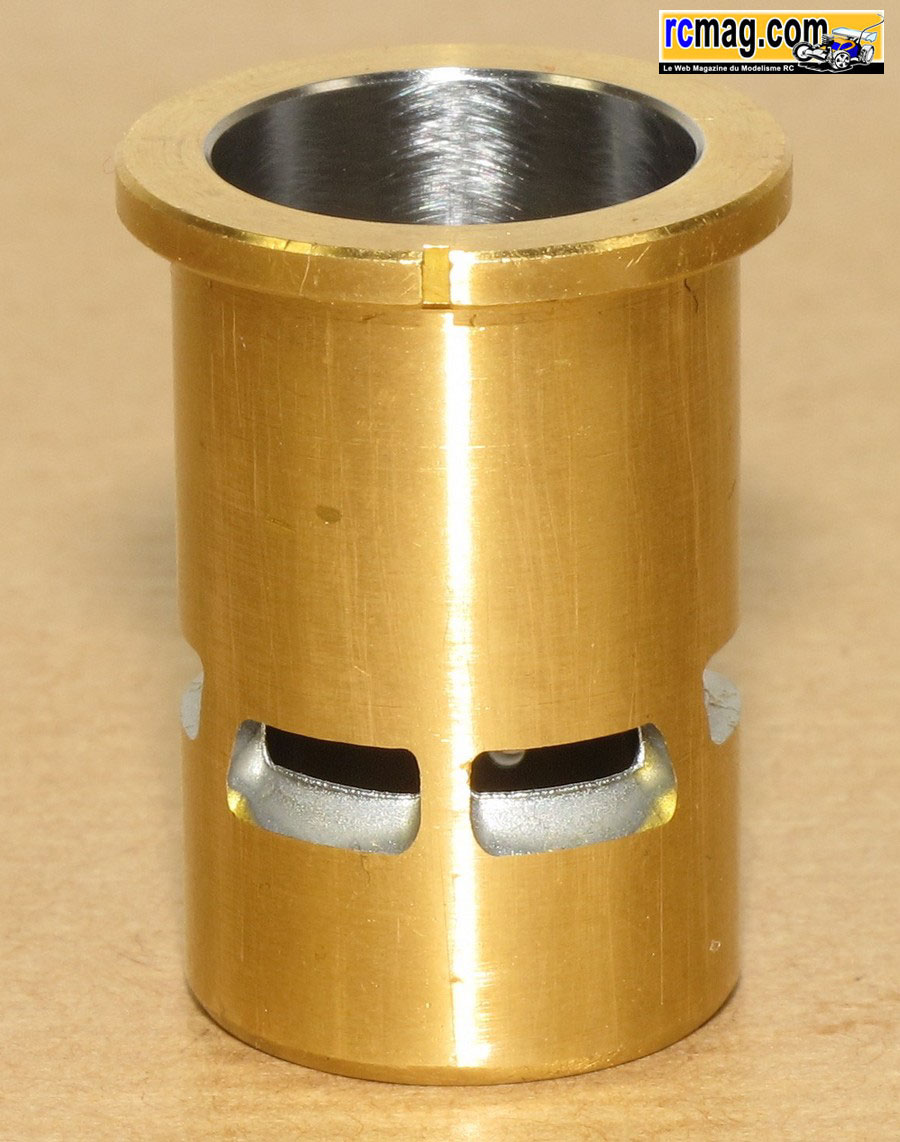

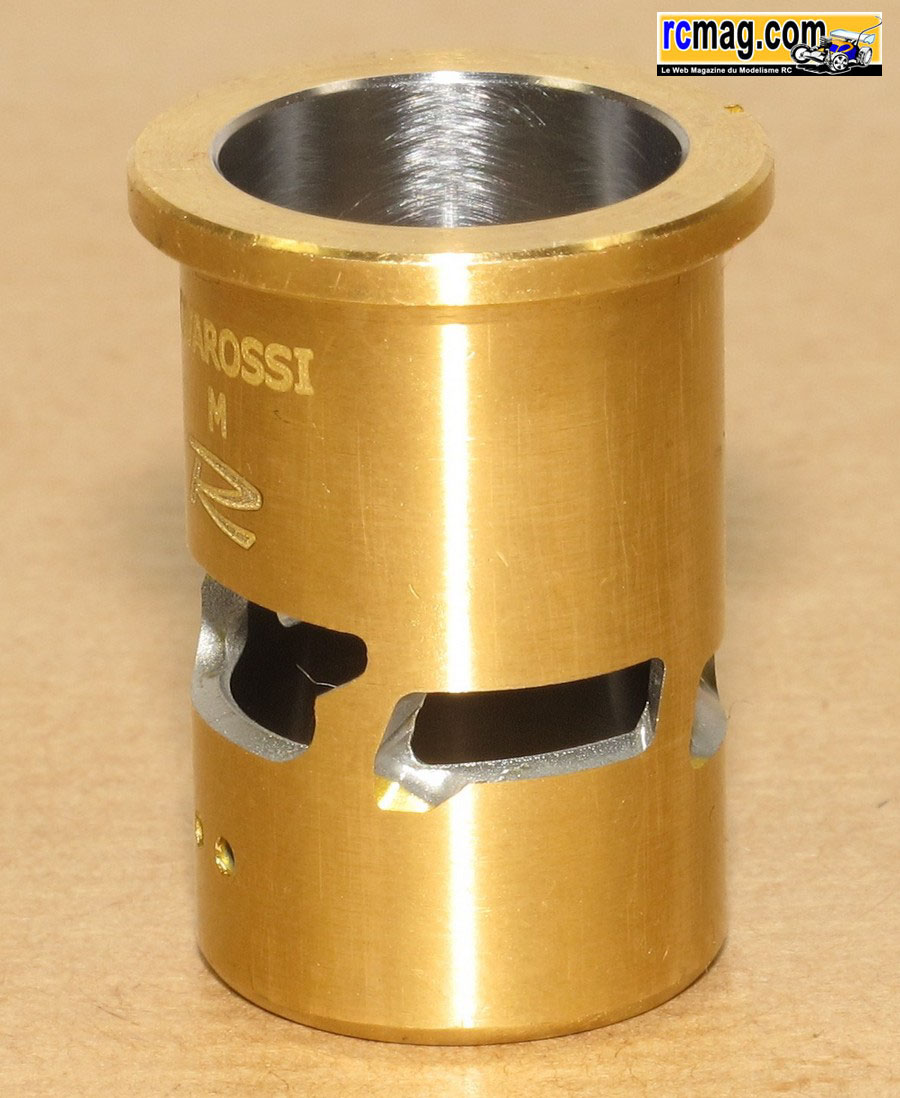

La chemise 4 transferts de type ABC ( aluminium, bronze et chrome ).
Elle est assez simple, on peut remarquer 2 trous orientés sous l'échappement.

Vous pouvez retrouver des sujets sur ce moteur forum "présentation matos TT 1/8" de RCmag.
