Remerciement au magasin PCM pour le prêt de ce moteur, ce qui permet de
vous en faire la présentation détaillée.
Nous avons choisis de vous présenter le Nova S21 P5XLT qui offre un bon
rapport qualité prix ( 209€ ).
Ouvrons la boite ...
La boite du Nova S21 P5XLT avec la photo de l'usine en Italie.

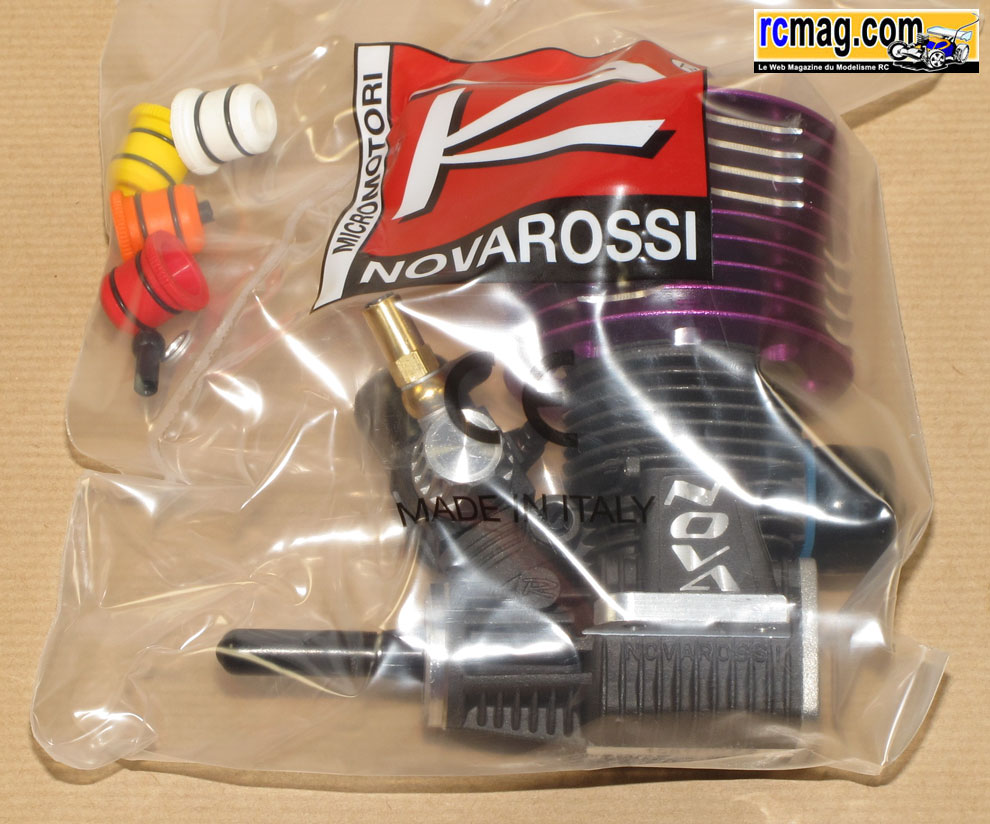

A l'ouverture de la boite on retrouve le moteur emballé dans un sac
plastique.

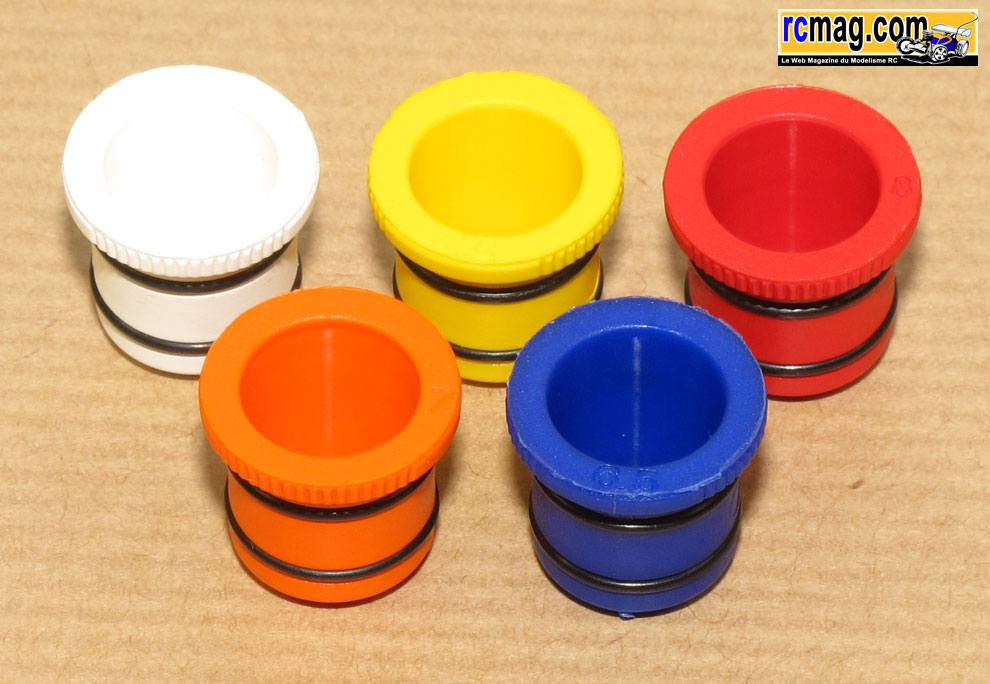

Bon point, les 5 buses ( 6 - 6.5 - 7 - 7.5 - 8 ) livrées avec le moteur, l'étanchéité est assurée
par 2 joints torique.

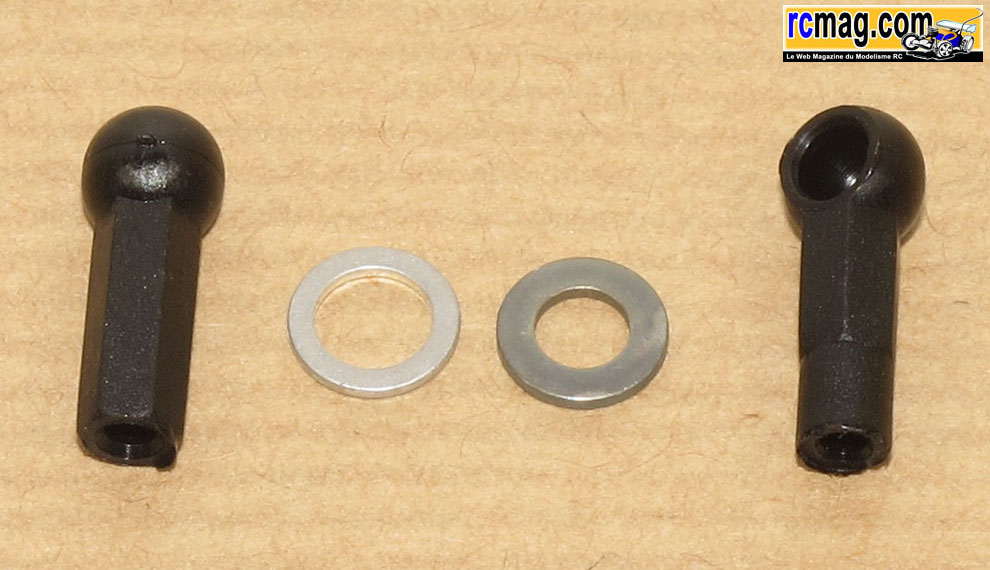

Bien utile, 2 joints supplémentaires pour le support de pointeau
d'arrivée d'essence et 2 chapes pour la commande du boisseau.

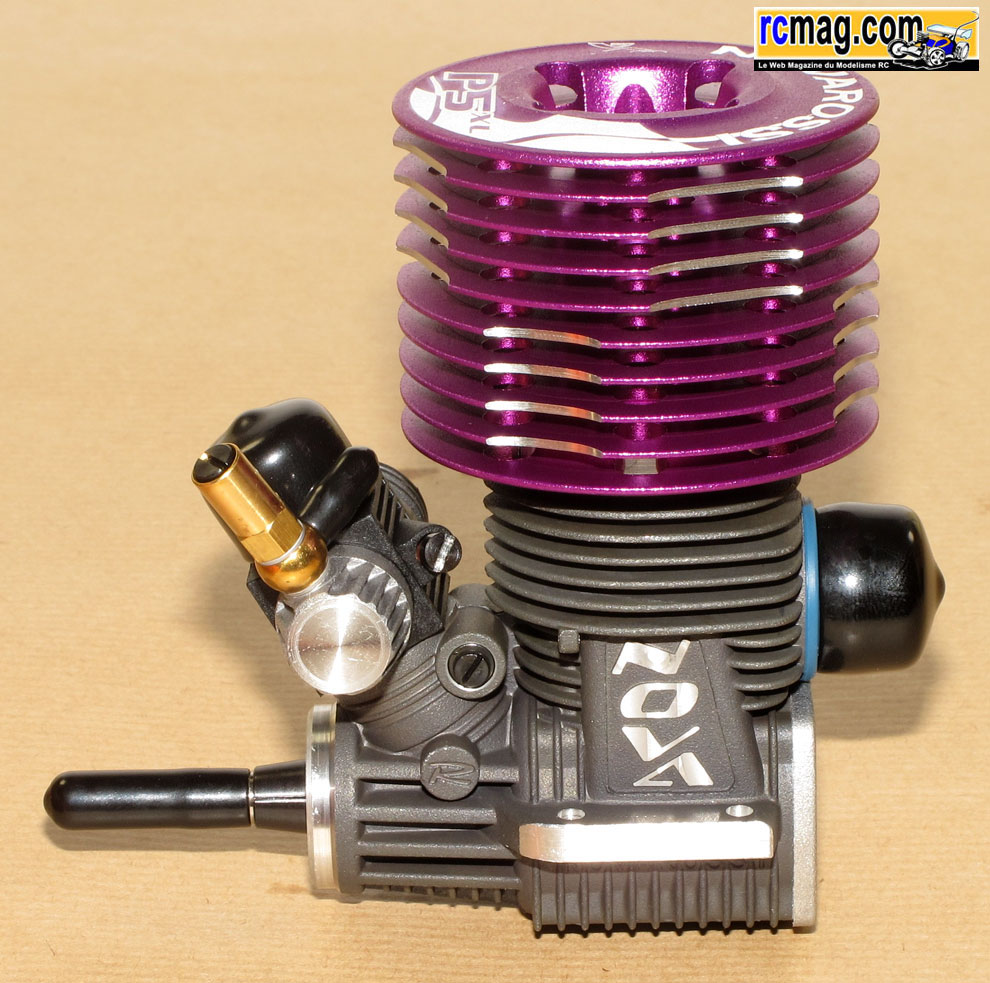

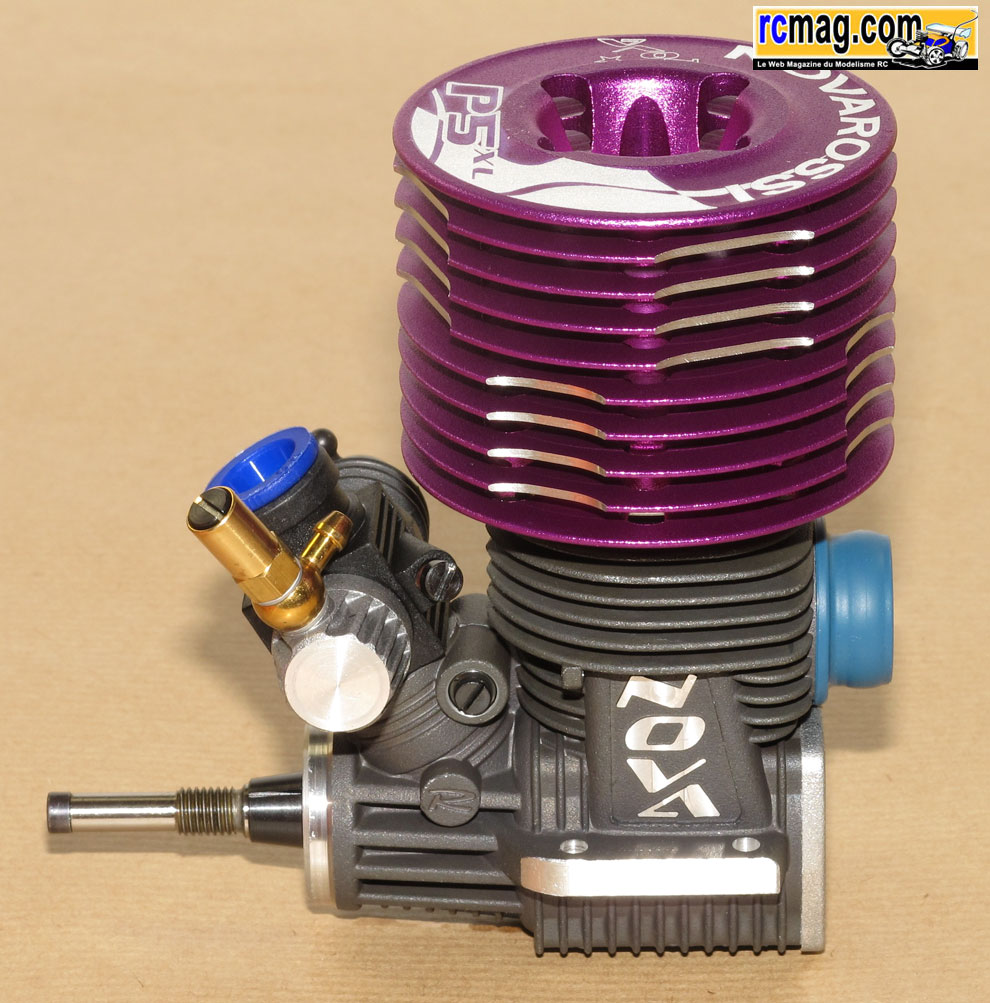

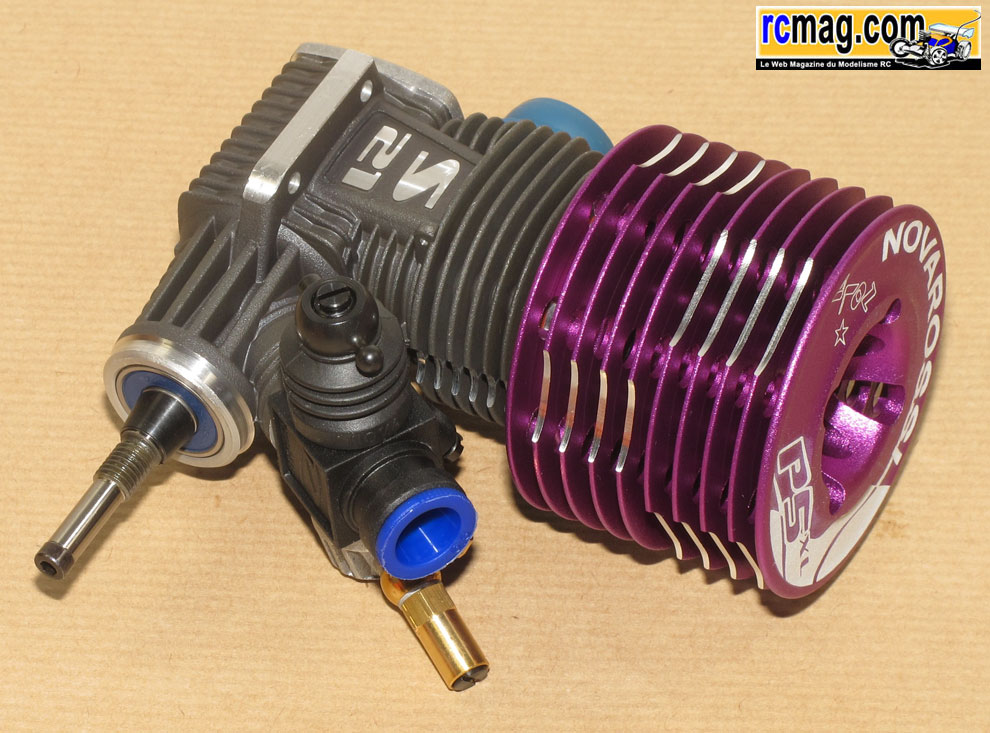

Le moteur déballé avec ses bouchons de protection.

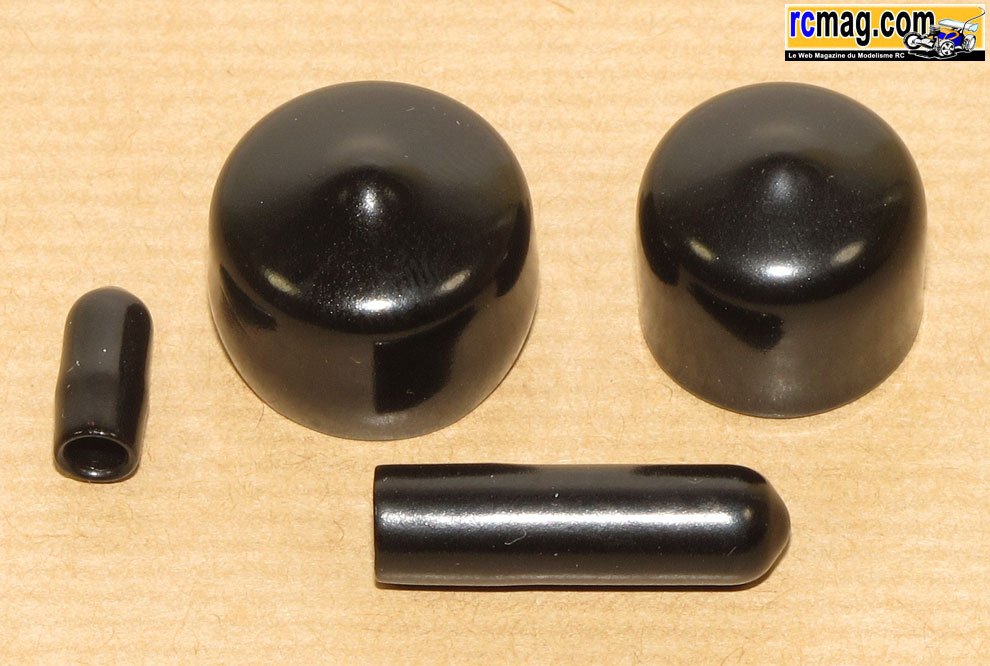

Les bouchons qui seront bien utiles lors du nettoyage moteur ou pour le
stockage.

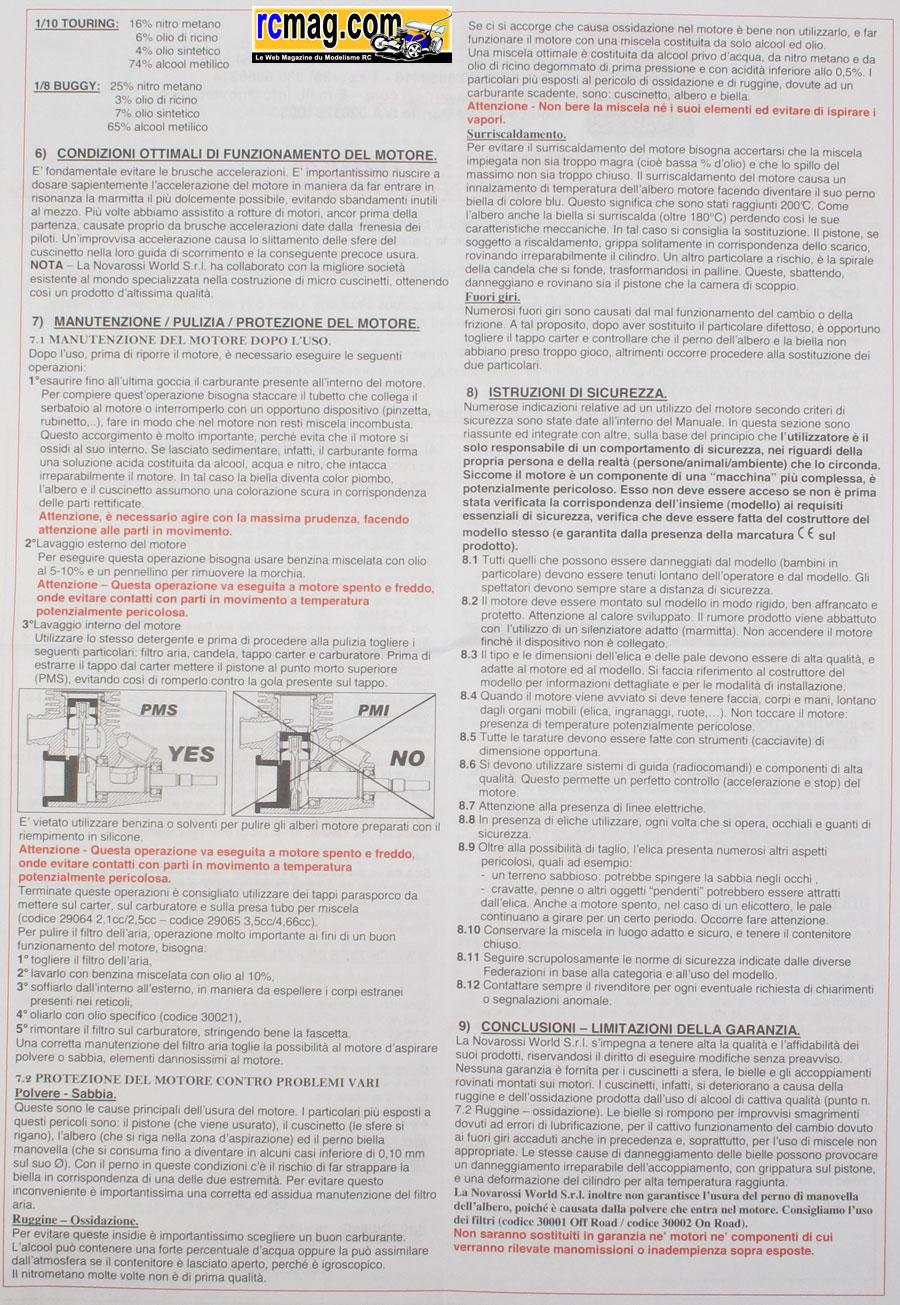

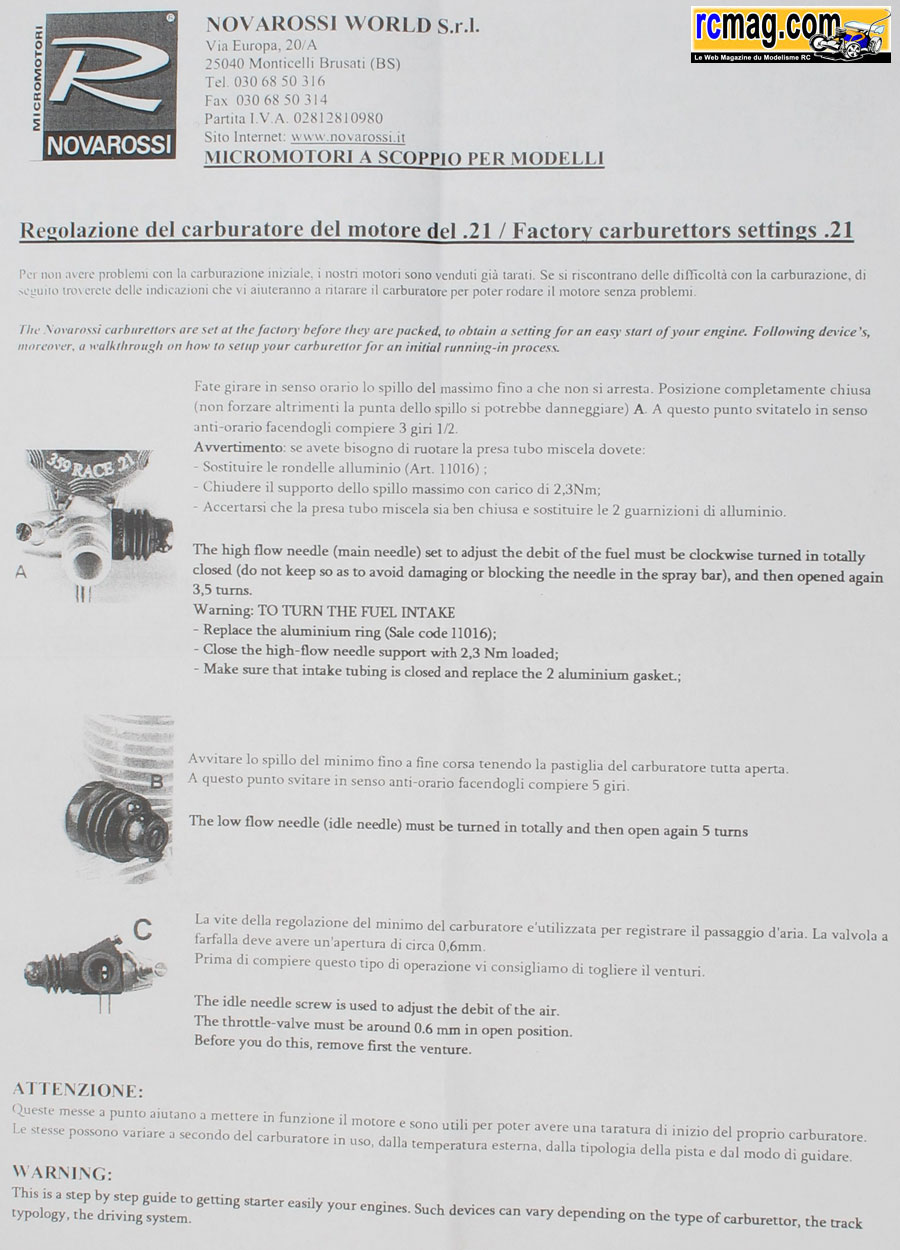

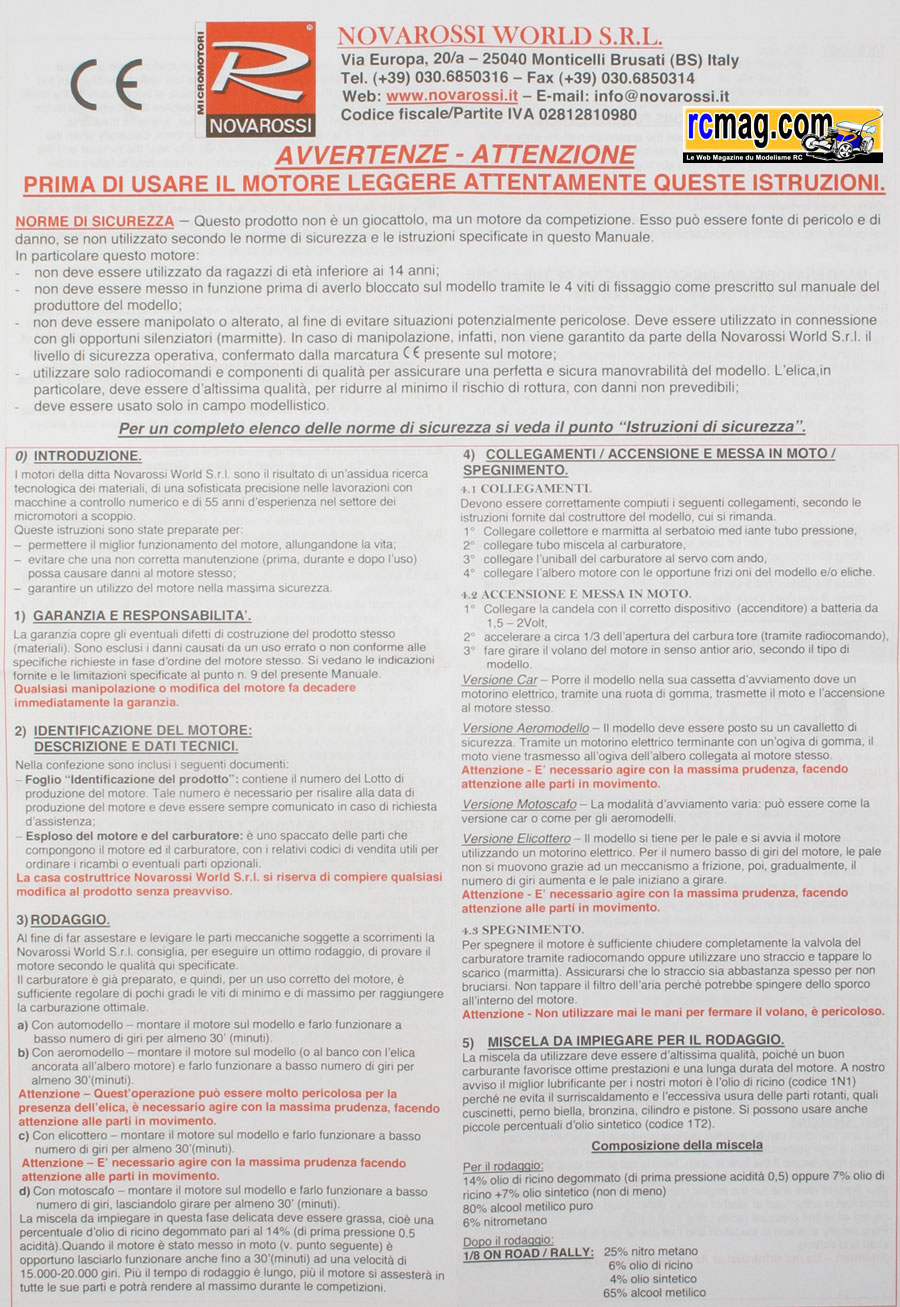

Les documents livrés dans le coffret, un certificat de conformité, des
conseils de réglages en italien et anglais.

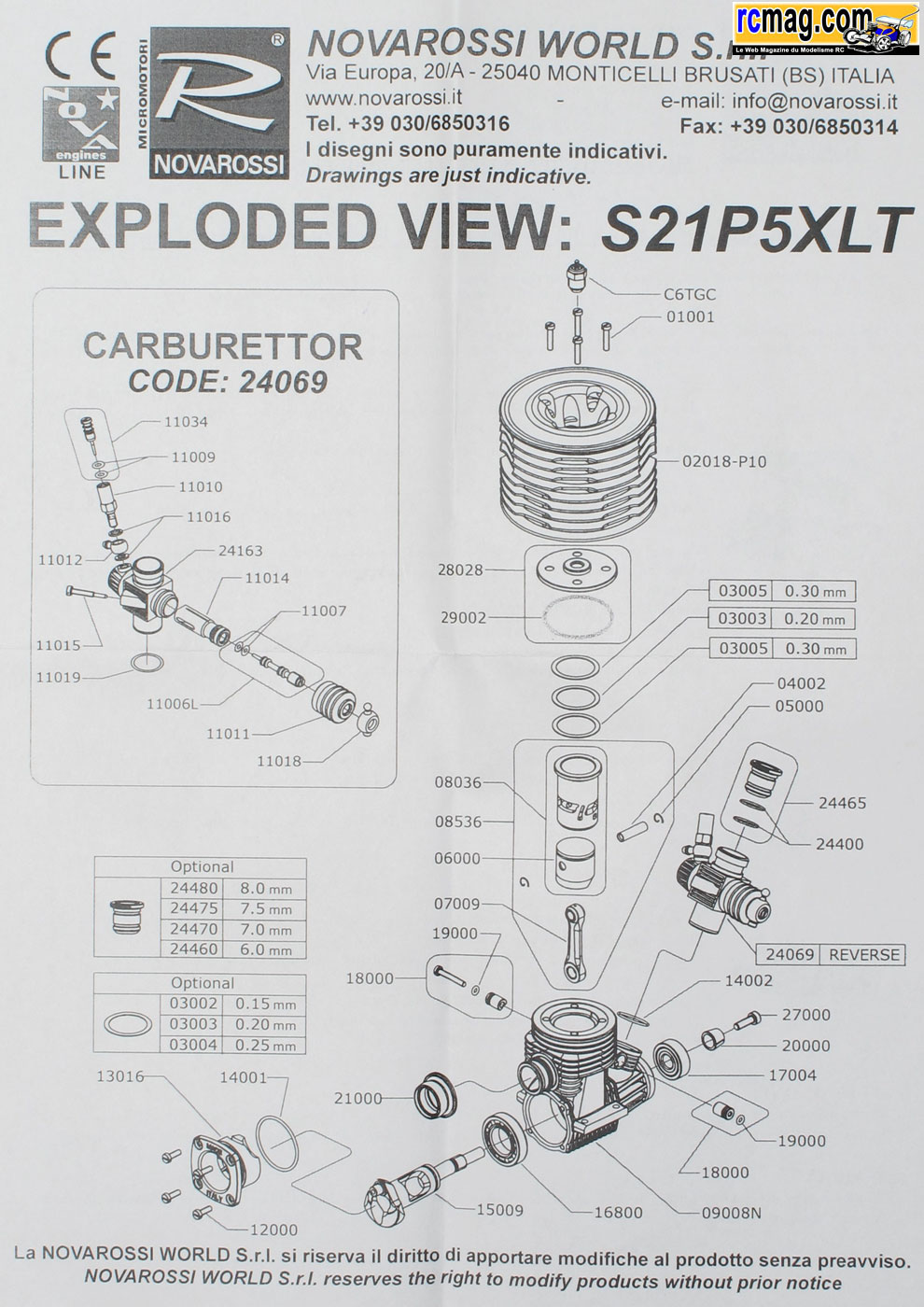

On trouve aussi un éclaté du moteur avec les références pour les pièces
détachées.
Les 2 planches d'autocollants.
Ce Nova S21 P5XLT est du type longue course ( course supérieur à l'alésage ) à
bougie turbo et vilebrequin
de 14 mm.
Le carter est traité black et la culasse est allégées.

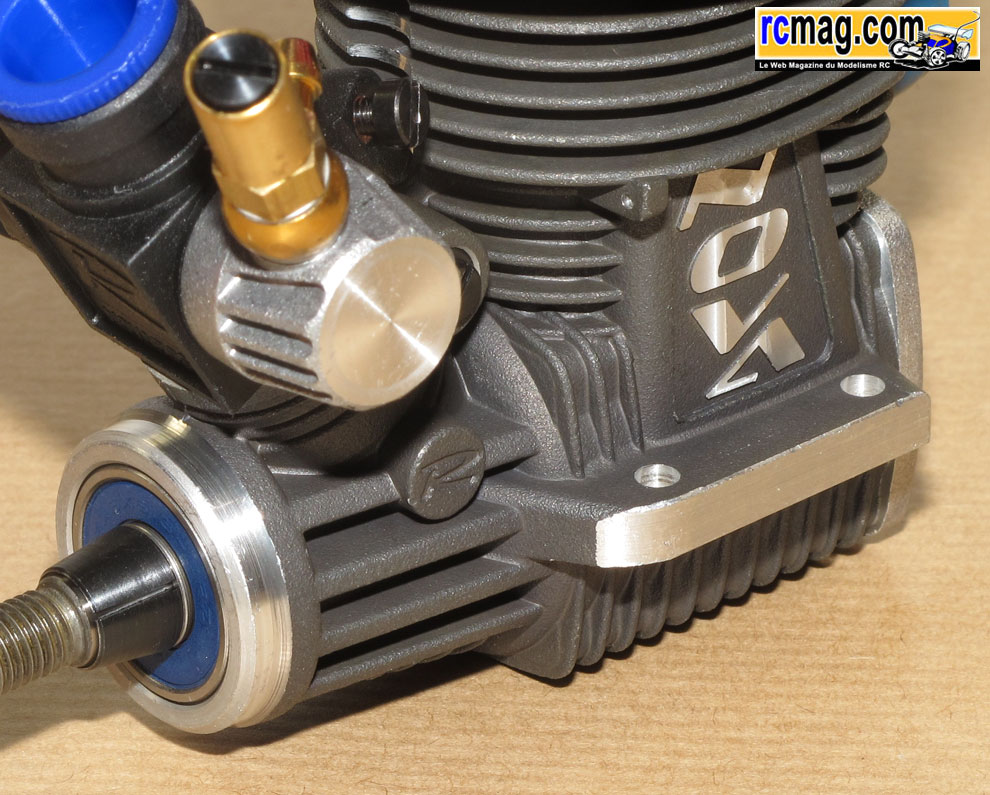

On peut voir que les fixations de carter sont rabotées sur l'avant,
surement pour favoriser le montage du moteur sur certains kits.
|
Fiche Technique Nova S21 P5 XLT
|
| Cylindrée : |
3.49 cc |
| Alésage : |
16.26mm |
|
Course
: |
16.80mm |
| Nb.
Transferts : |
5 |
|
Vilebrequin : |
ø
14 mm
Turbo |
|
Carburateur : |
9mm +
buses |
| Bougie : |
Turbo |
| Poids : |
370 gr
|

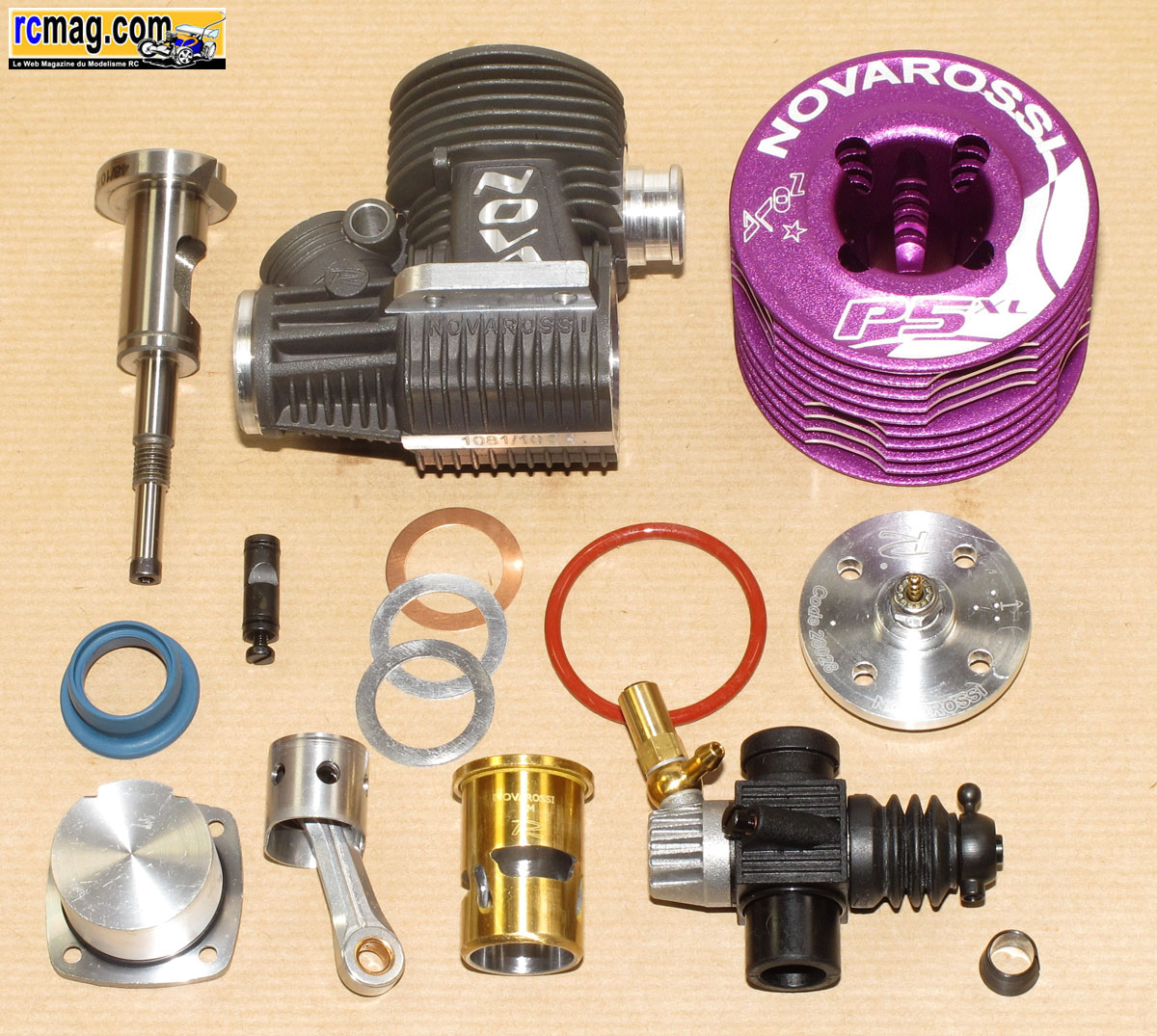

On démonte le moteur ....
Le moteur démonté, à signaler que l'opération est assez facile ce qui
n'est pas toujours le cas avec d'autres marques.

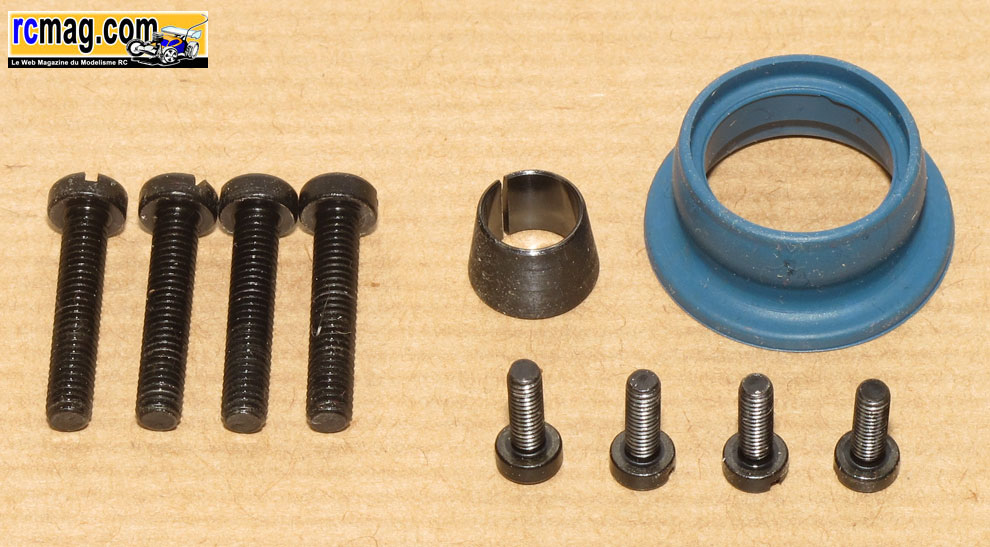

Le cône d'embrayage, les 4 vis 3,5x18 pour la fixation de la culasse et
4 vis 2,5x10 pour le bouchon de carter.
Le joint d'échappement me semble bien plus souple que sur les versions
précédentes.

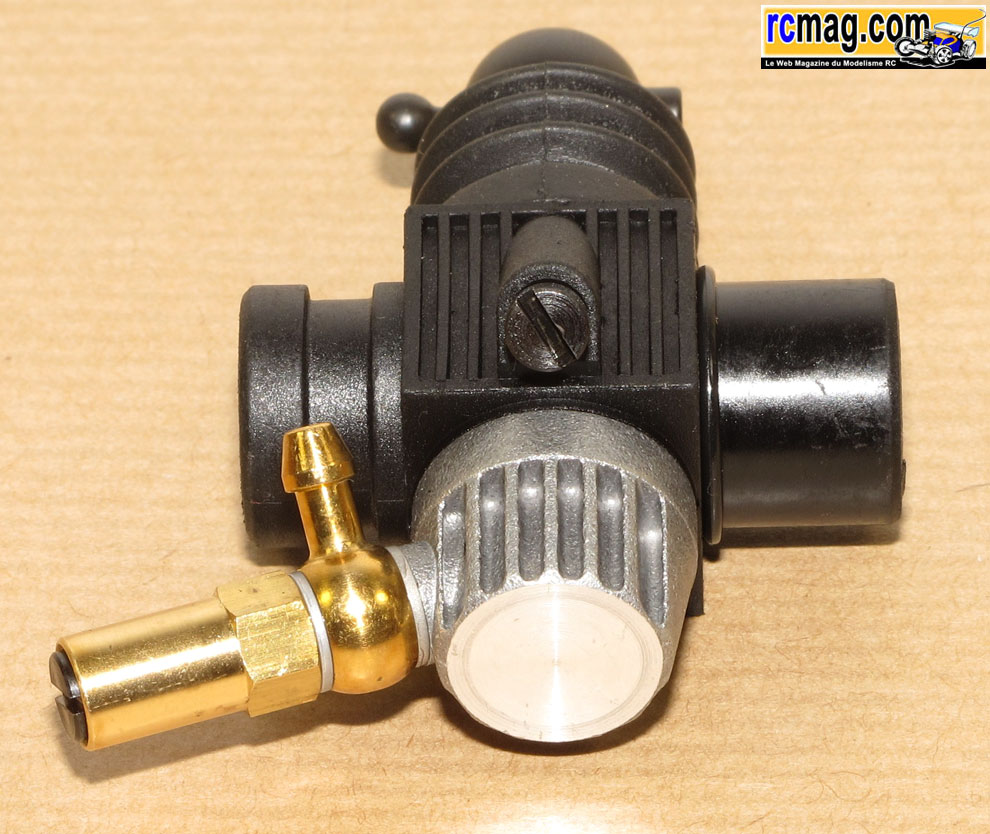

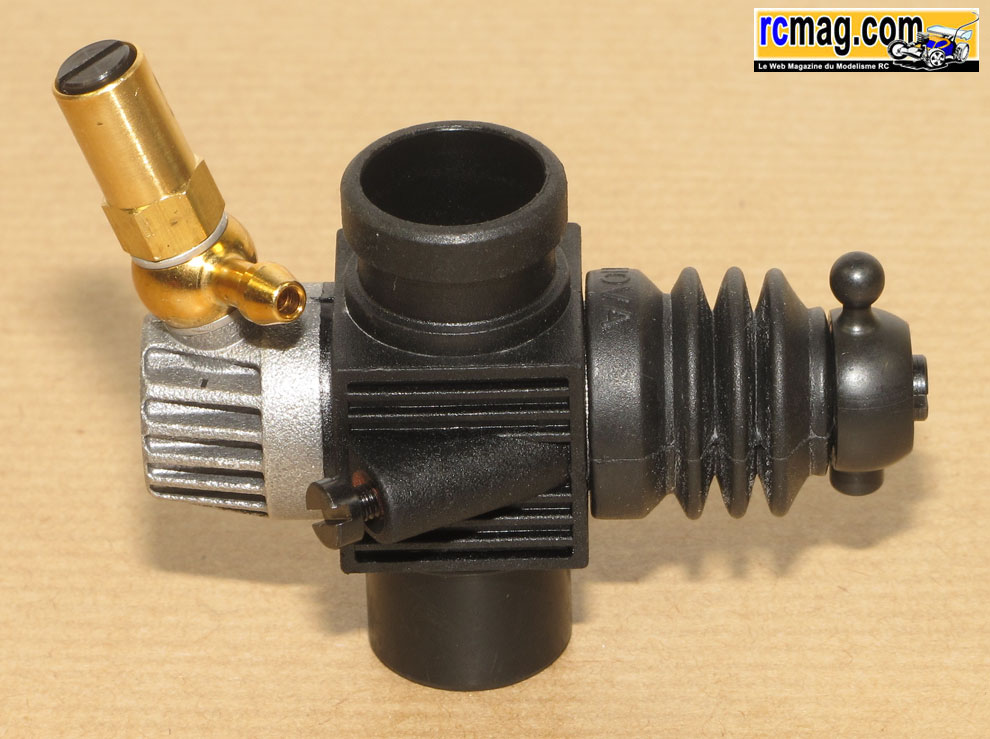

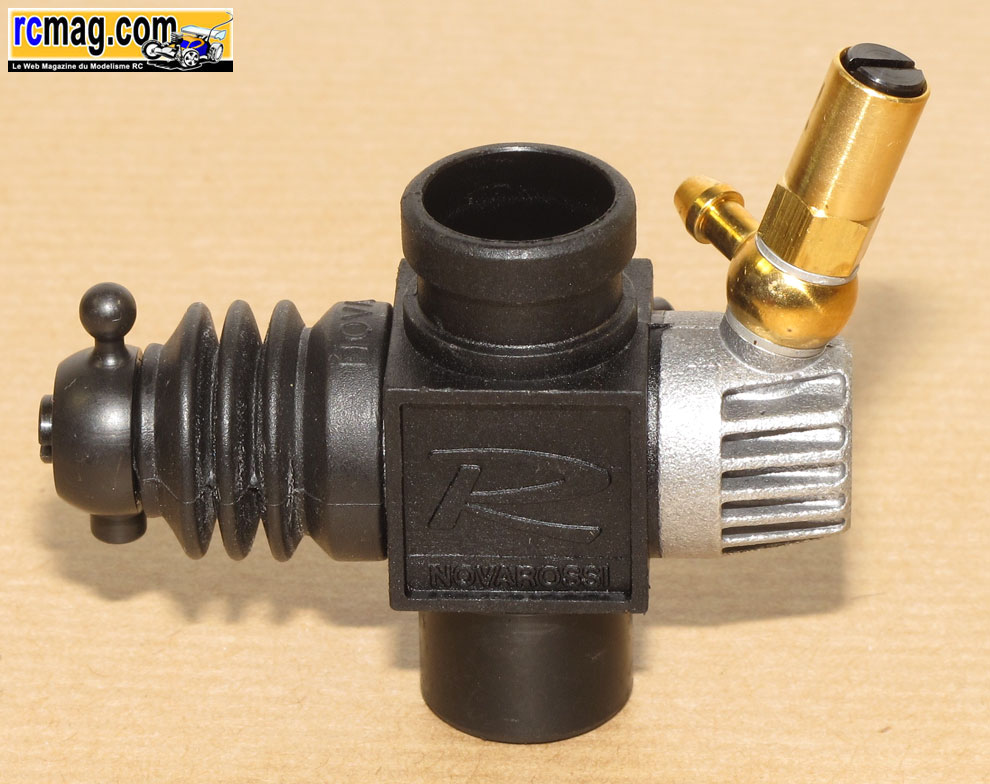

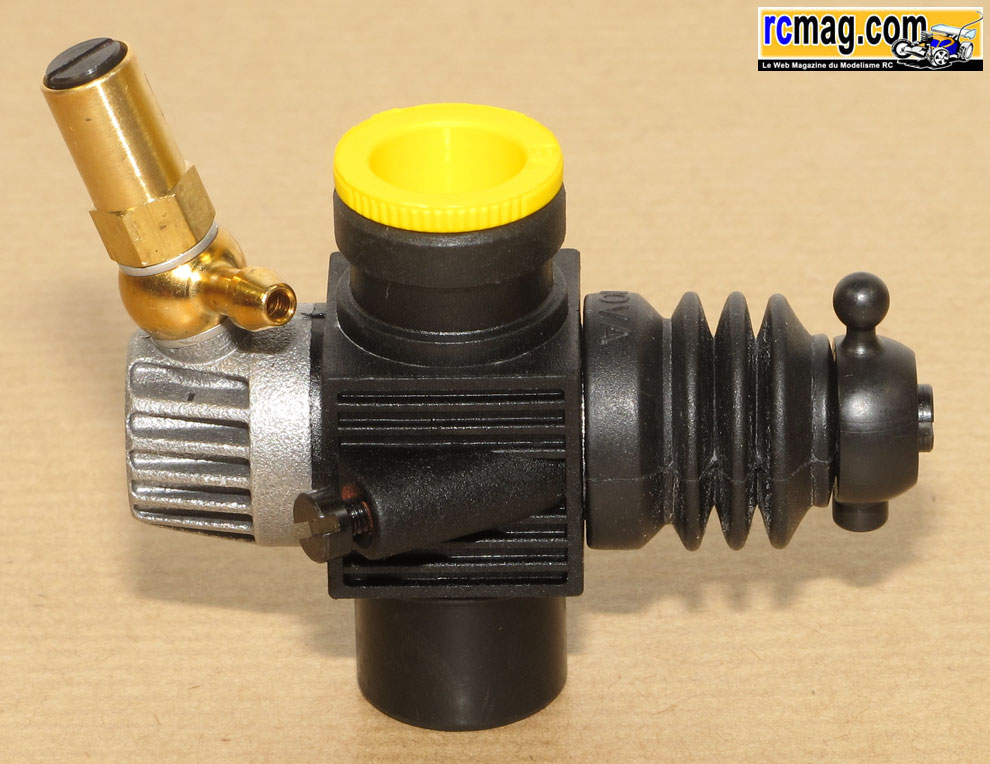

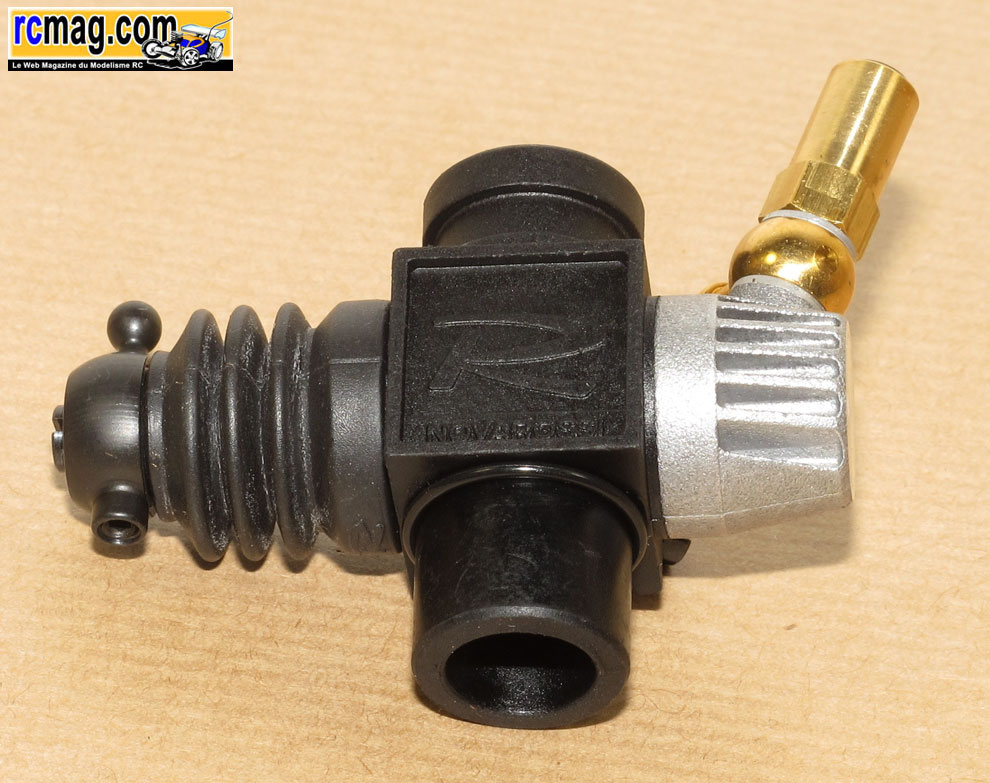

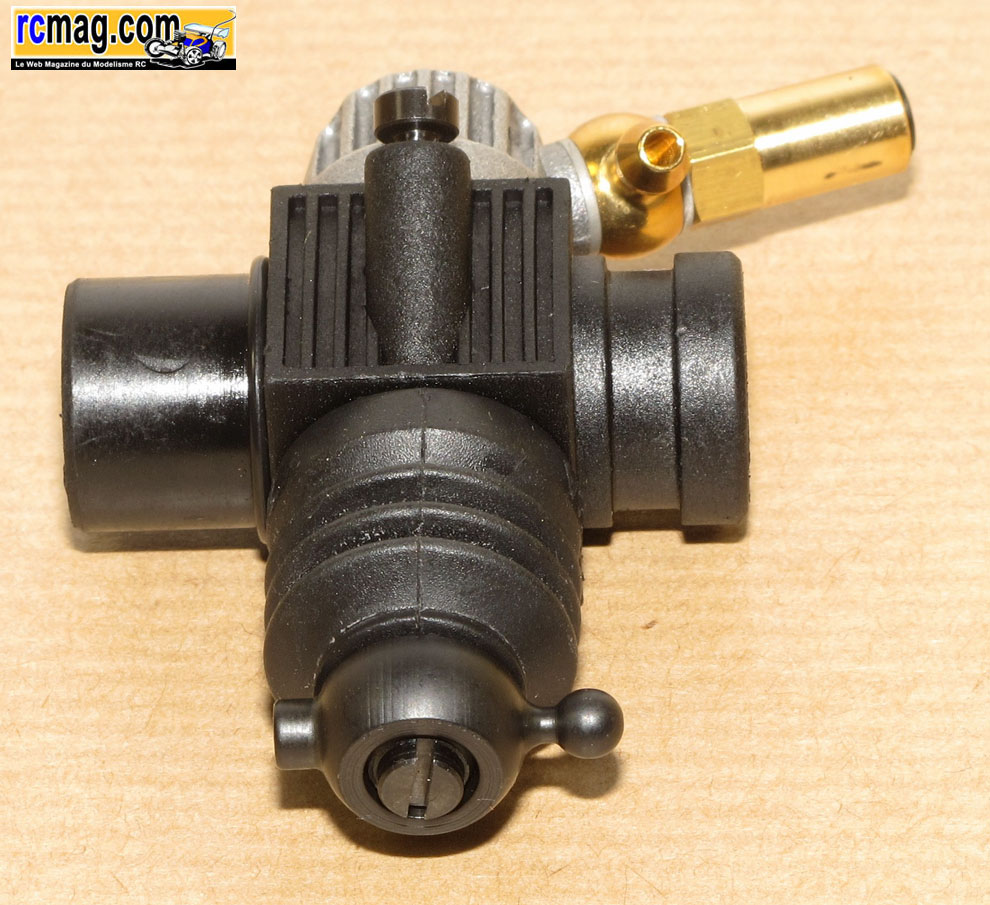

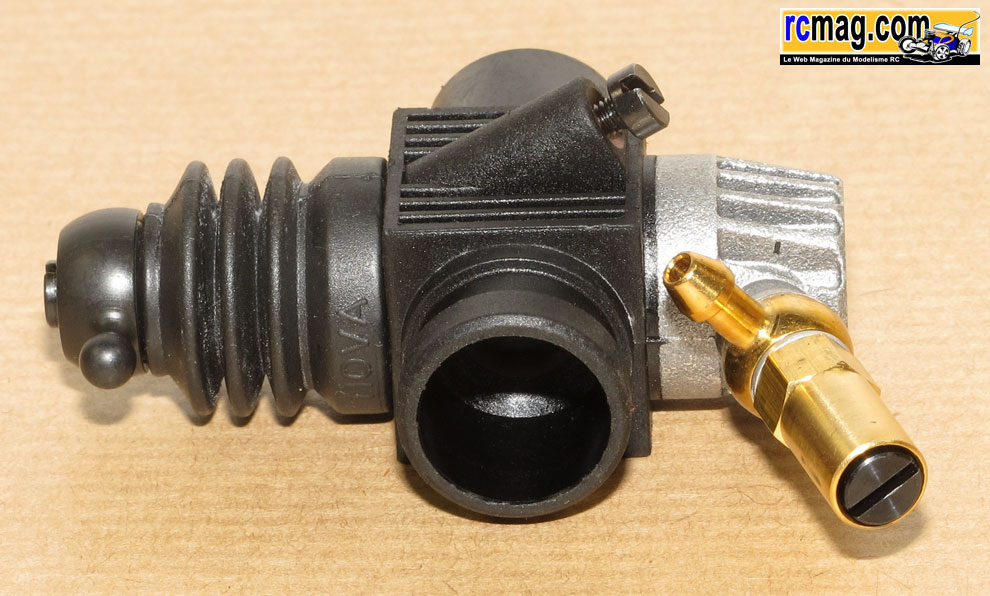

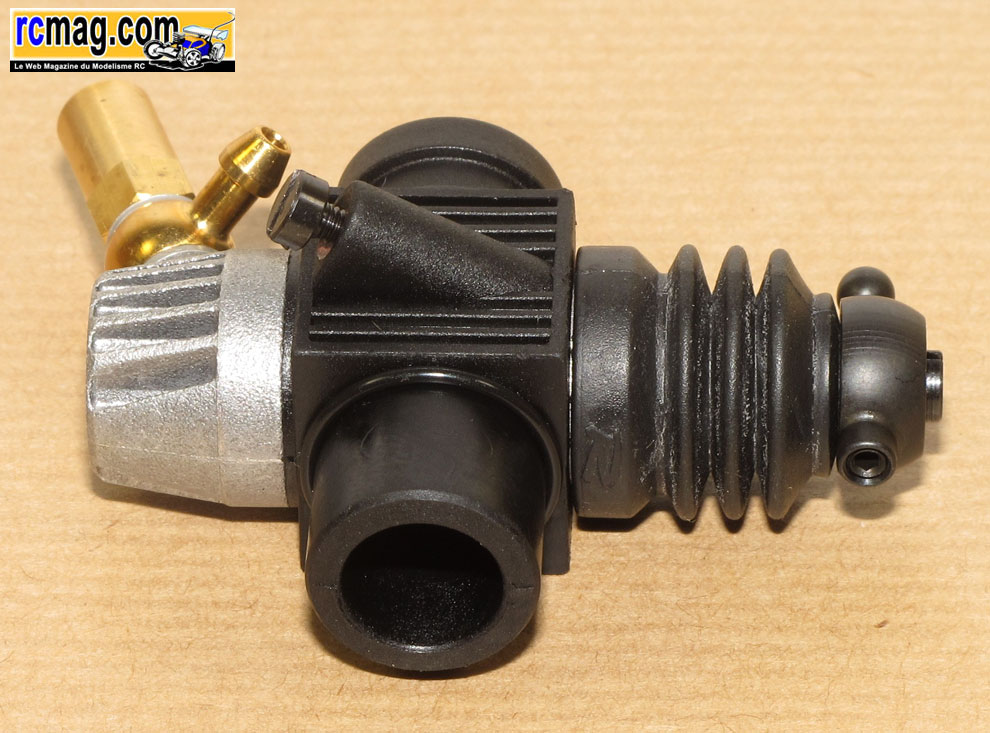

Le carburateur comme souvent en TT a un corps en plastique moulé ce qui retarde le phénomène
de vapor-lock. Bon point, celui ci est spécifique à la
catégorie TT,
la vis de ralenti se retrouve donc coté carter. Le venturi fait 9
mm et avec les 5 buses ( 6 - 6.5 - 7 - 7.5 et 8 mm ) il est possible de jouer sur la
consommation, le couple, la
vitesse de pointe
selon le diamètre choisit. Pour l'étanchéité on trouve un joint torique
sur l'embase du carburateur et un
autre qui est intégré au carter moteur.

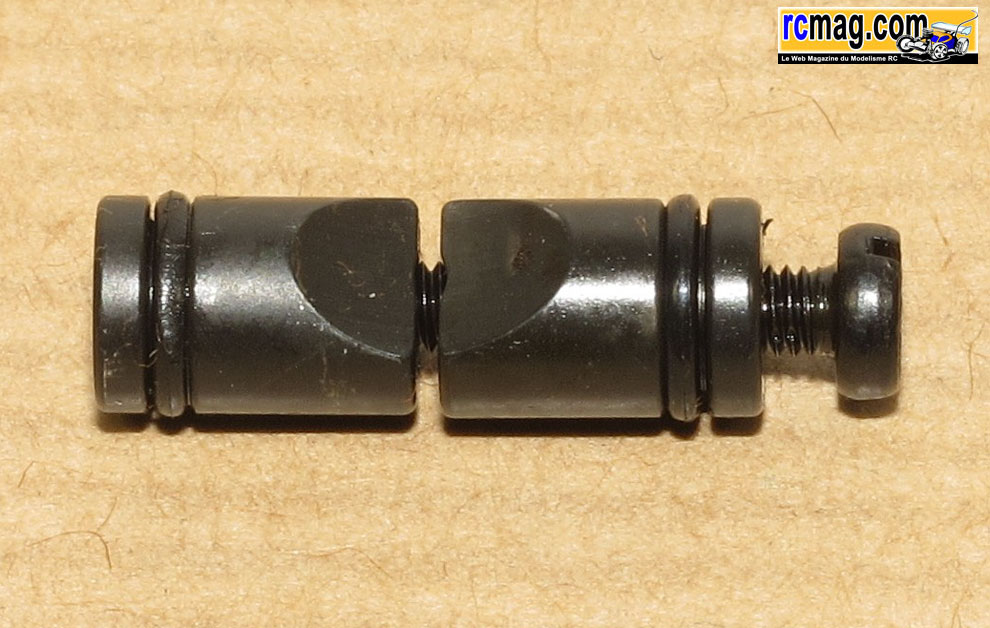

La fixation du carburateur avec une clavette acier en 2 parties intégrant des
joints torique d'étanchéité.

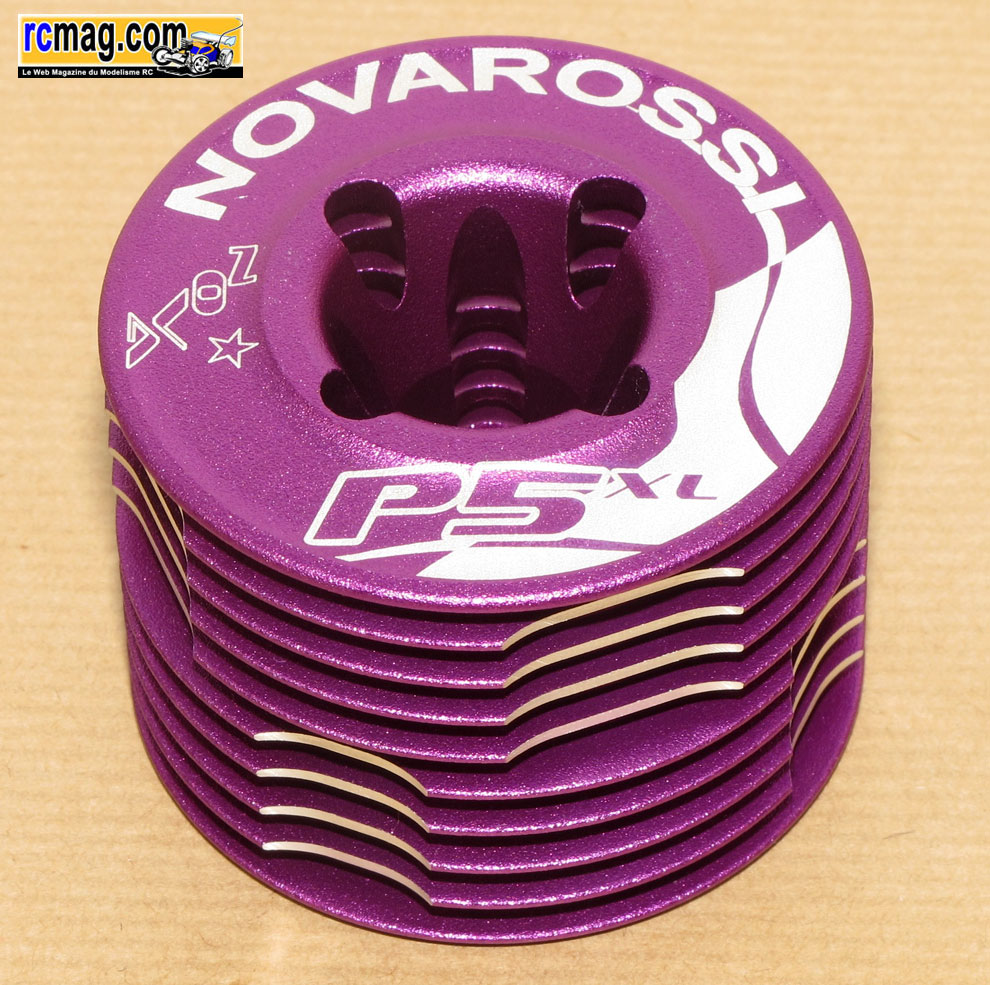

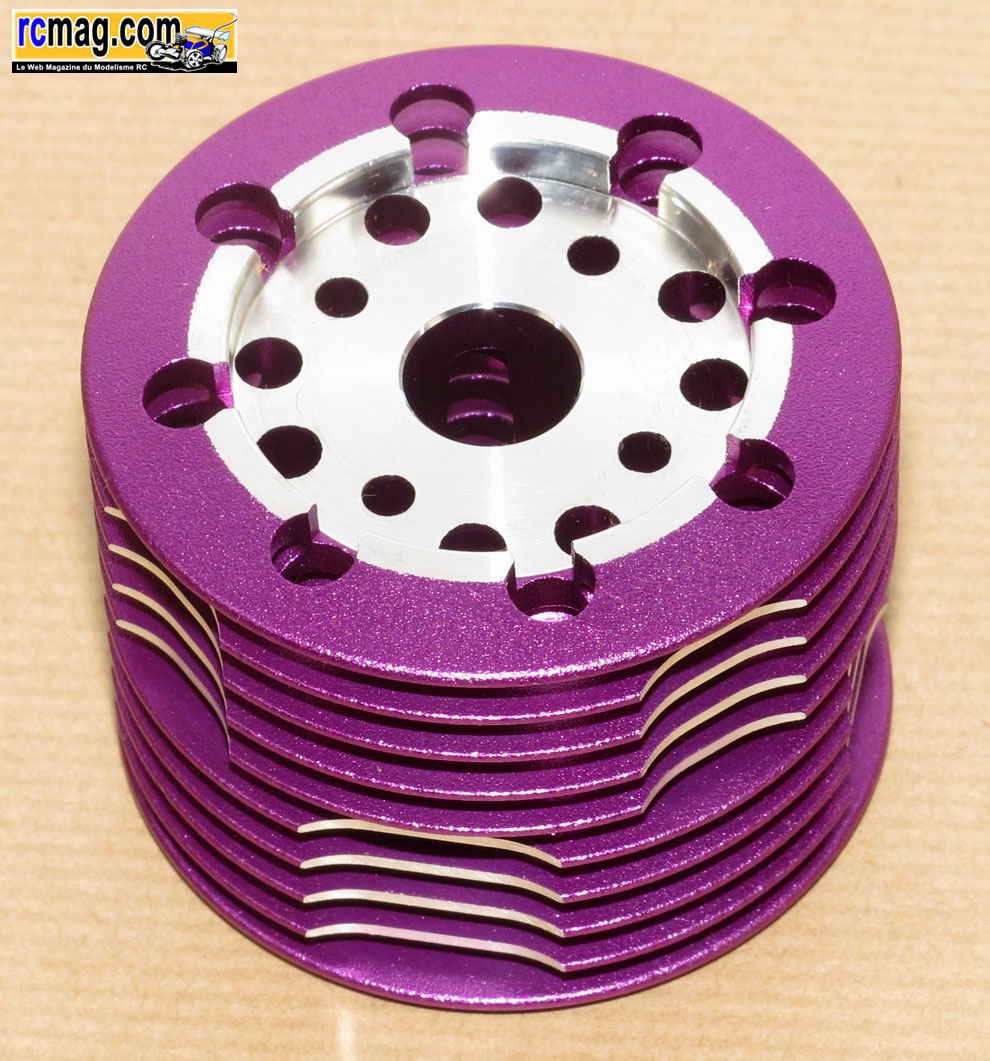

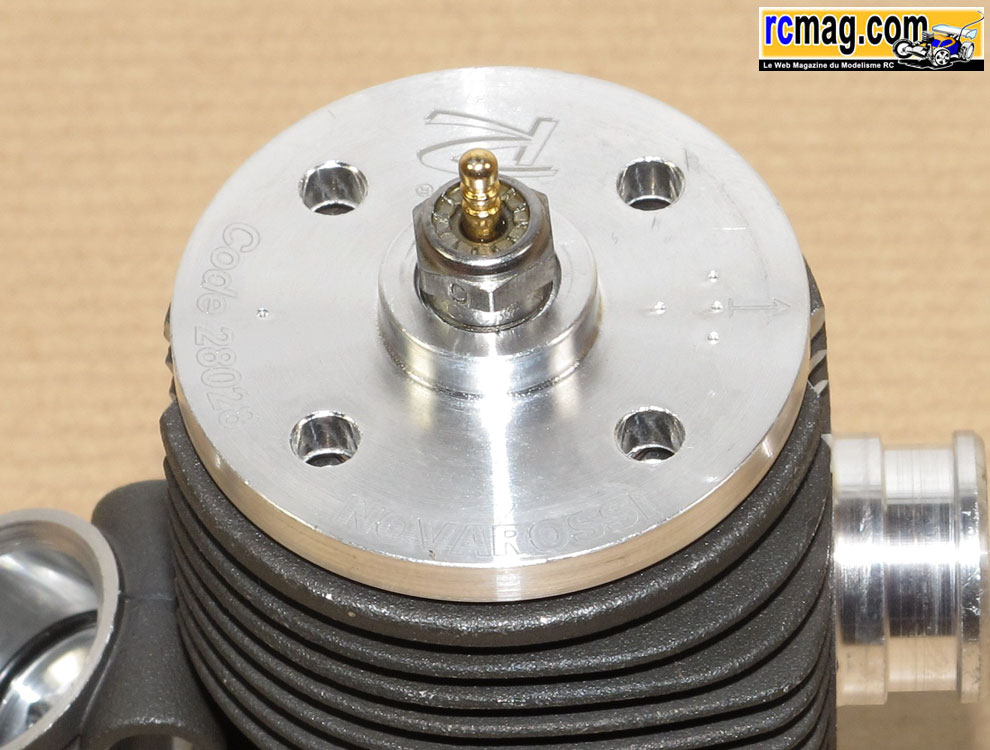

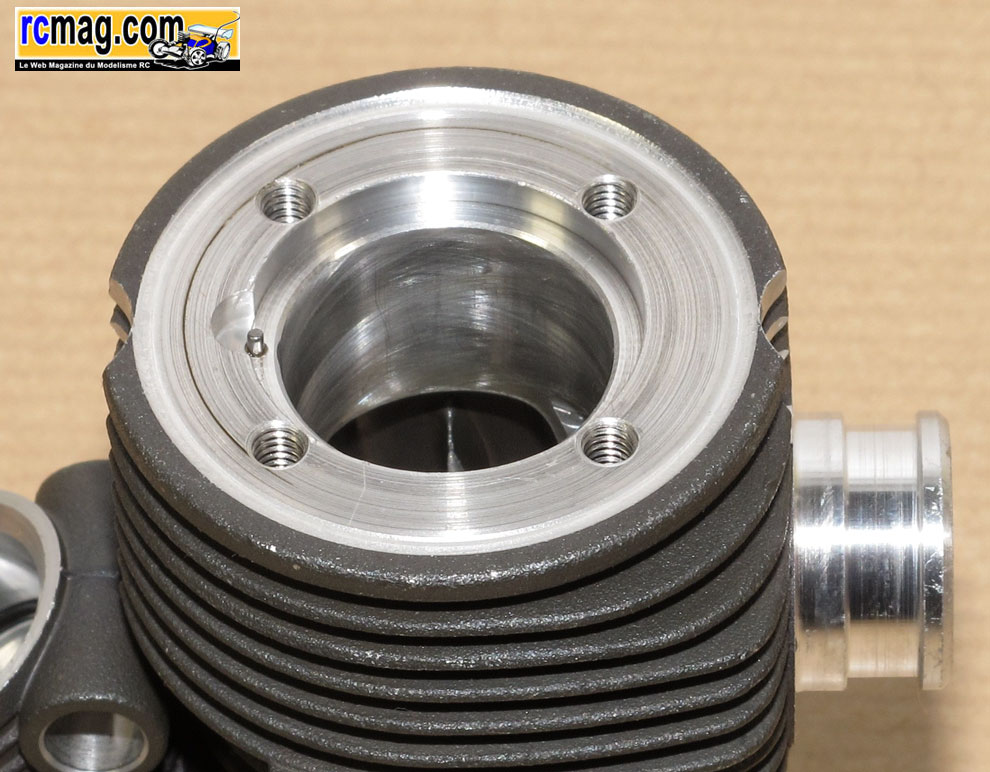

La culasse ( 88gr ) à 10 ailettes de 60 mm de diamètre pour une hauteur
de 44 mm.

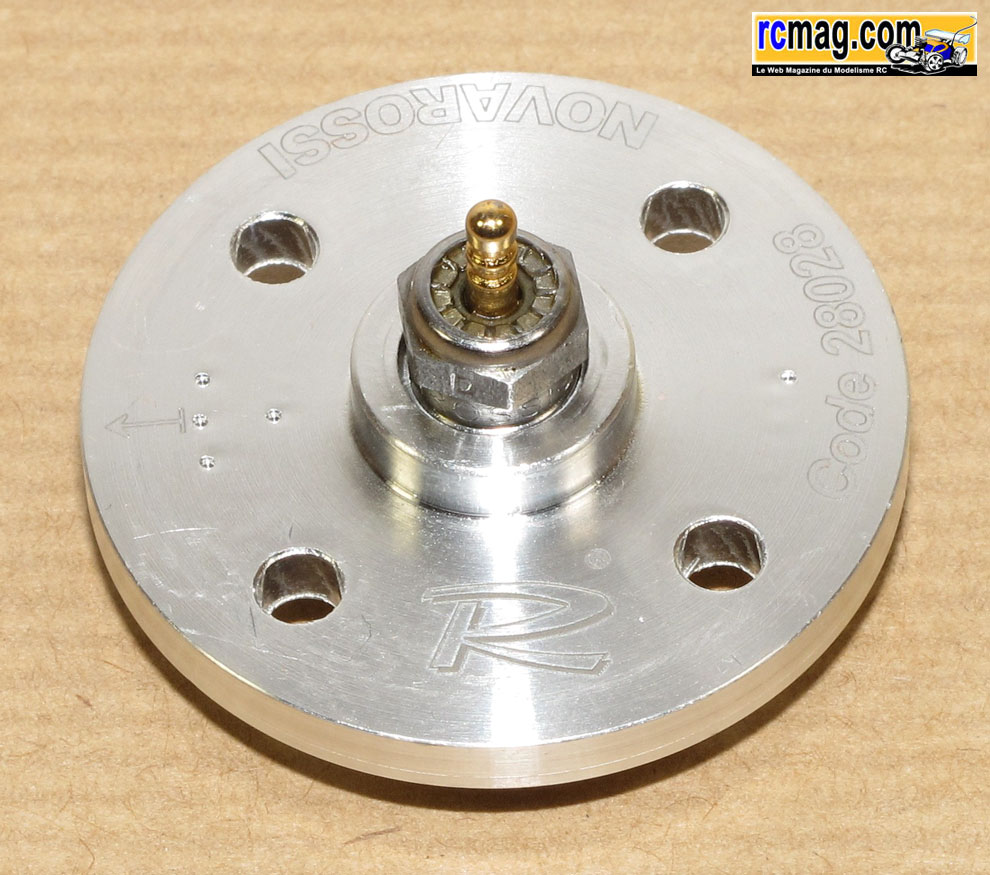

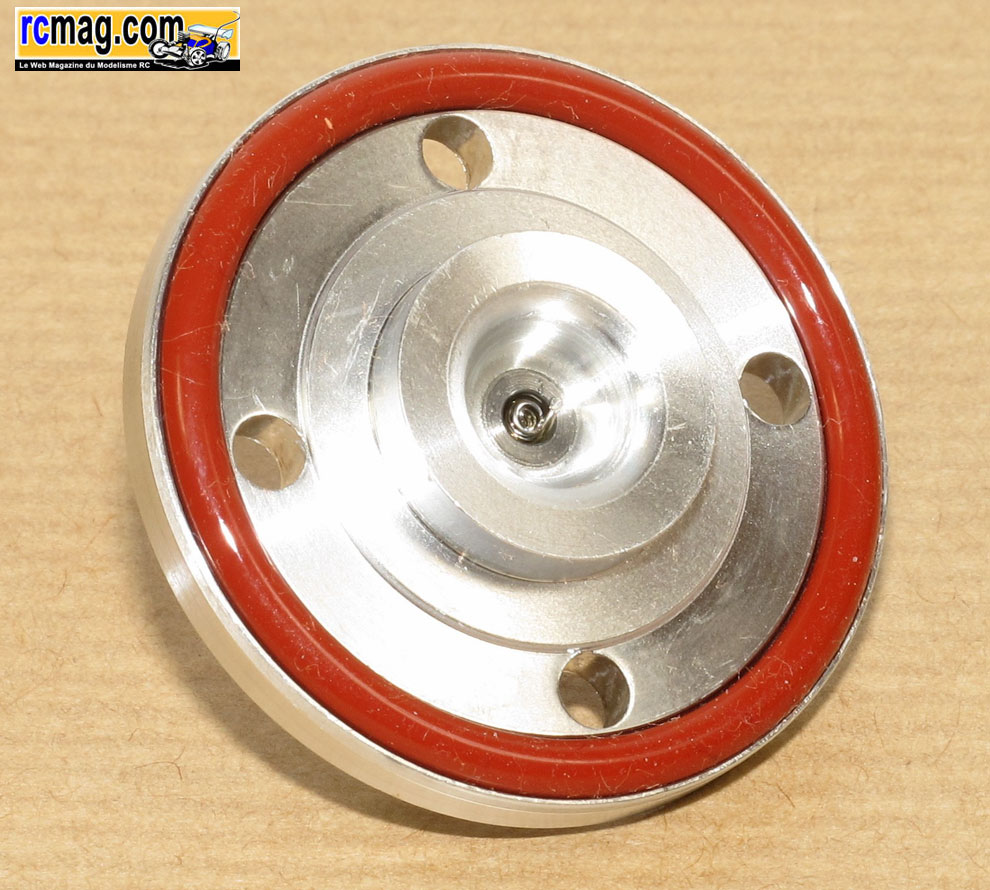

L'insert séparé pour bougie turbo ( C6TGC médium TT ) avec un joint pour limiter les
vibrations et protéger de la poussière.

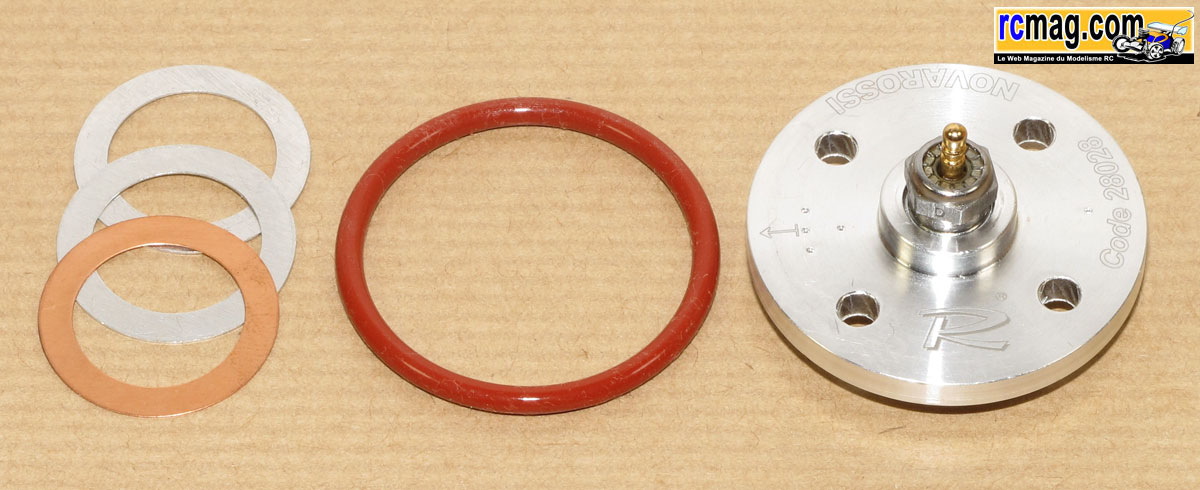

On retrouve 2 joint de décompression alu de 3/10 et un joint cuivre
( 2/10 ).

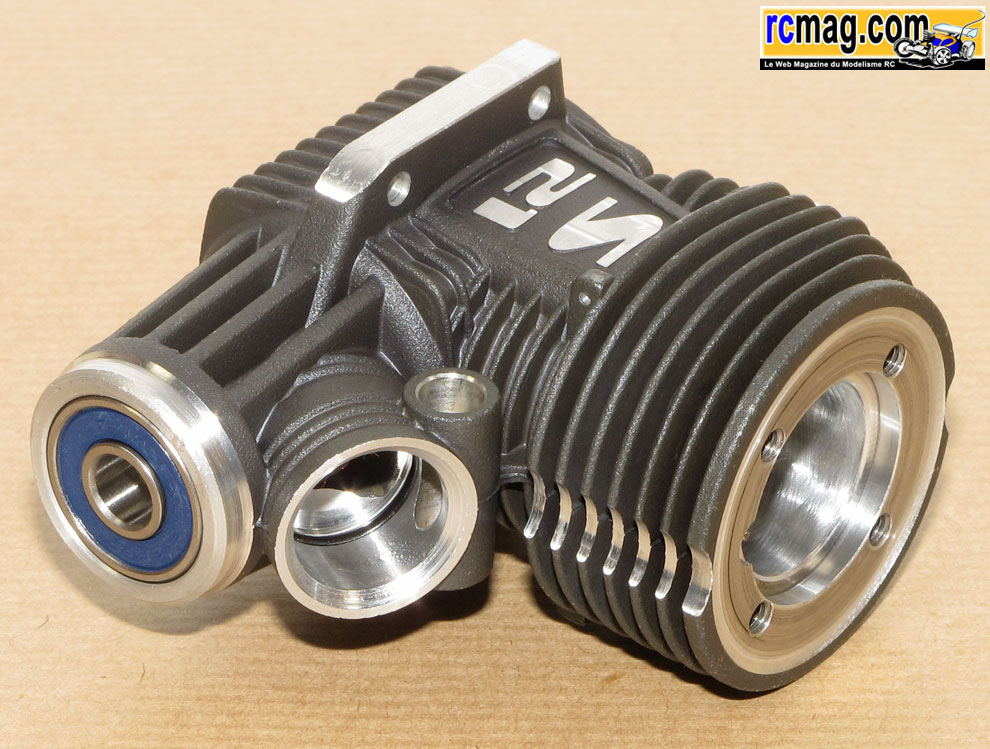

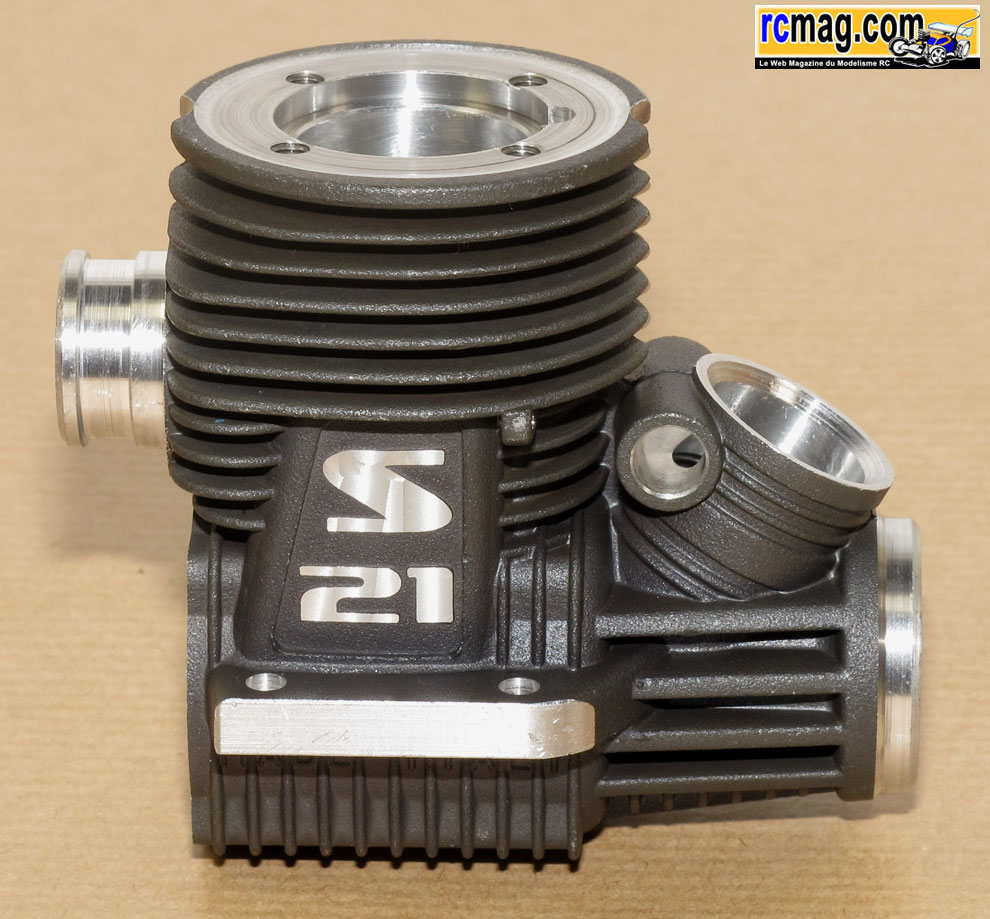

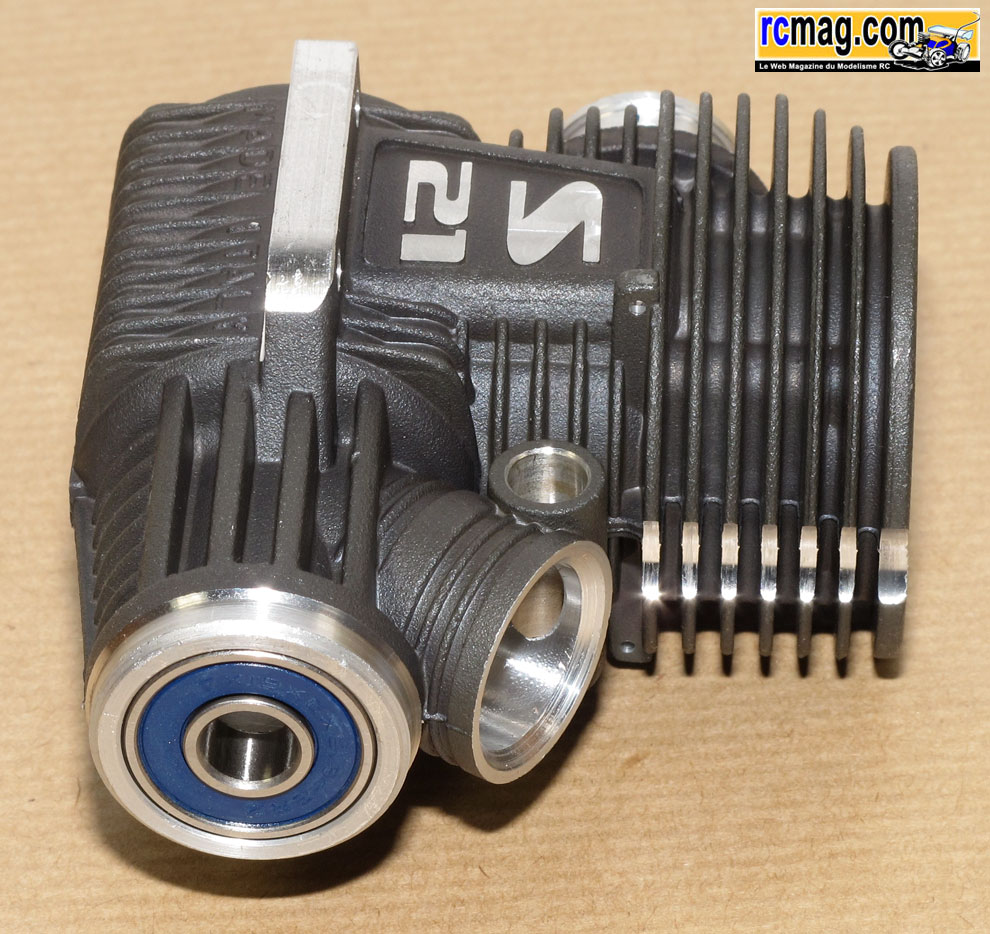

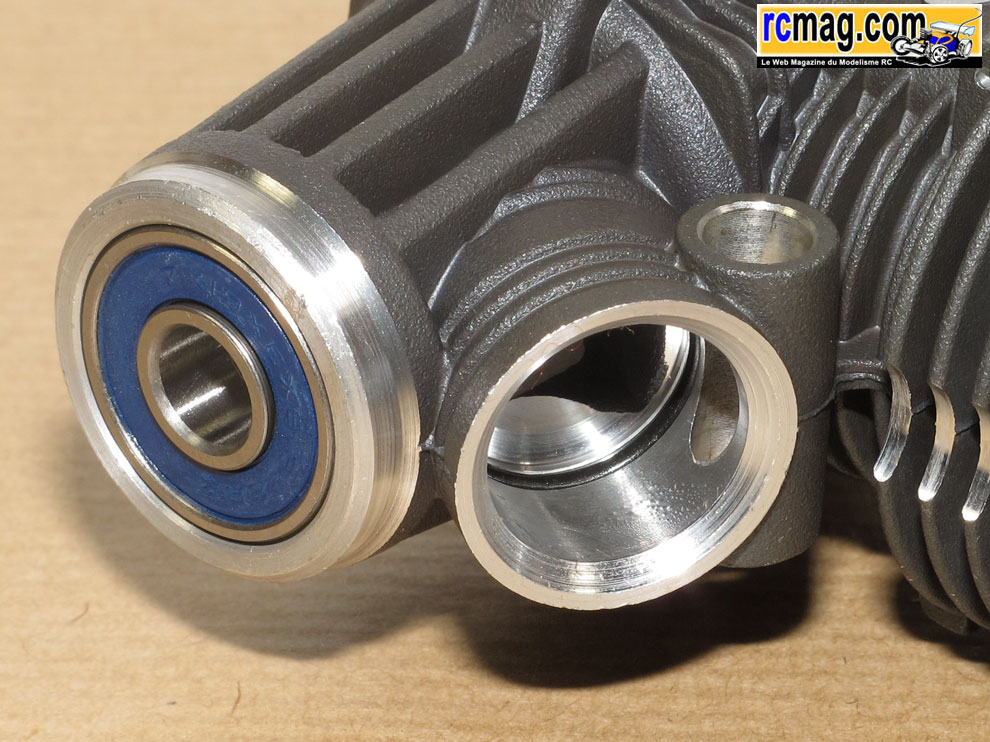

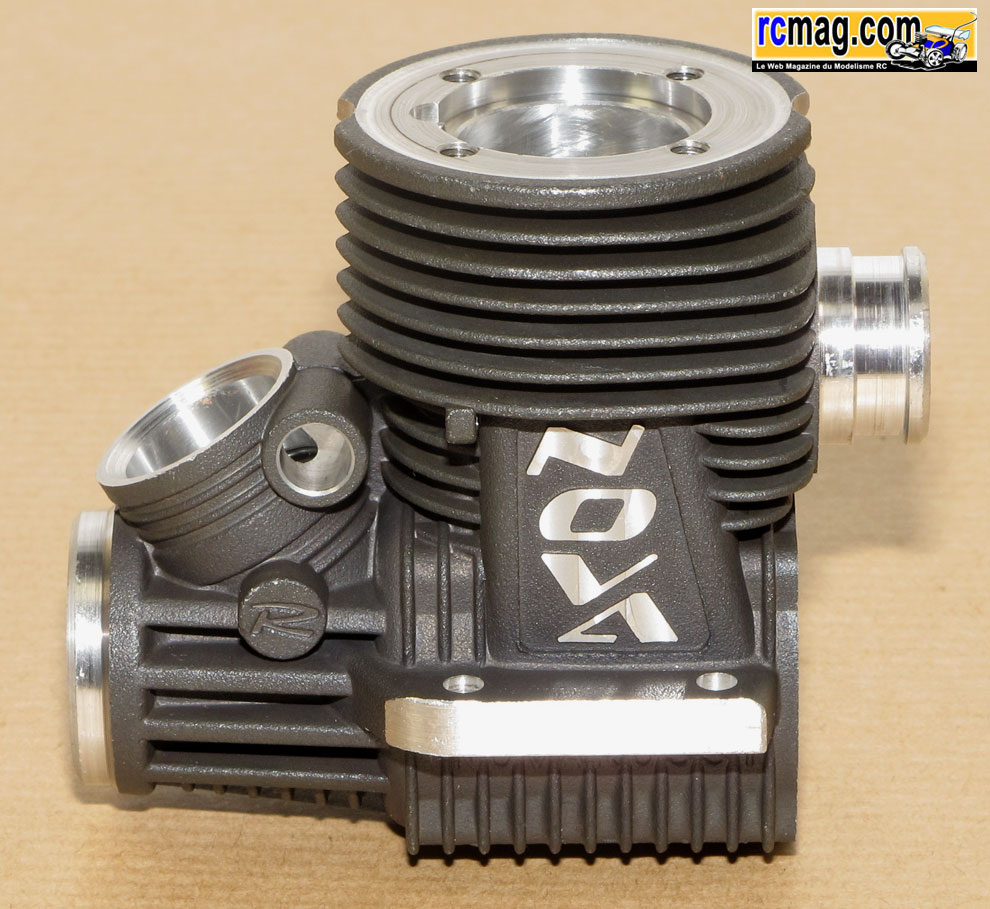

Le carter traité "black" ( 124gr ) avec ses roulements haute vitesse, l'avant est de type double flasques étanches,
l'arrière
est classiquement à cage décentrée.

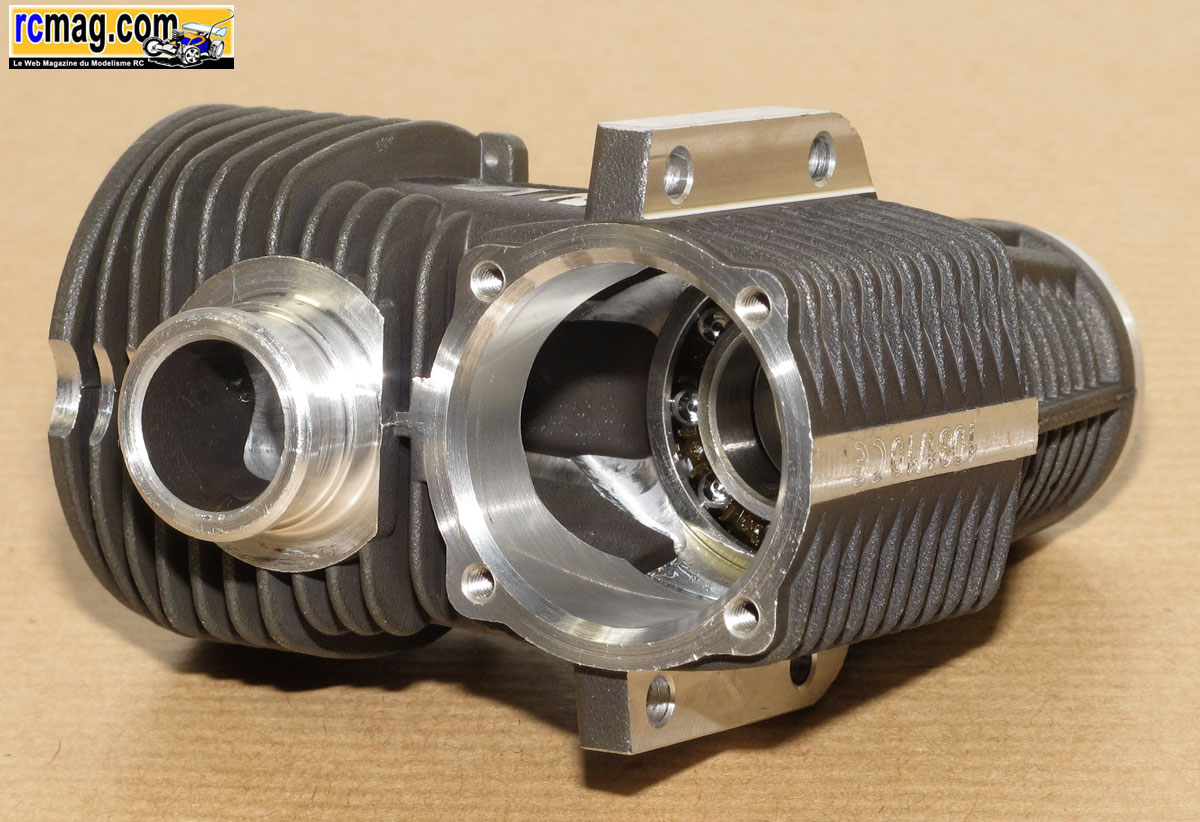

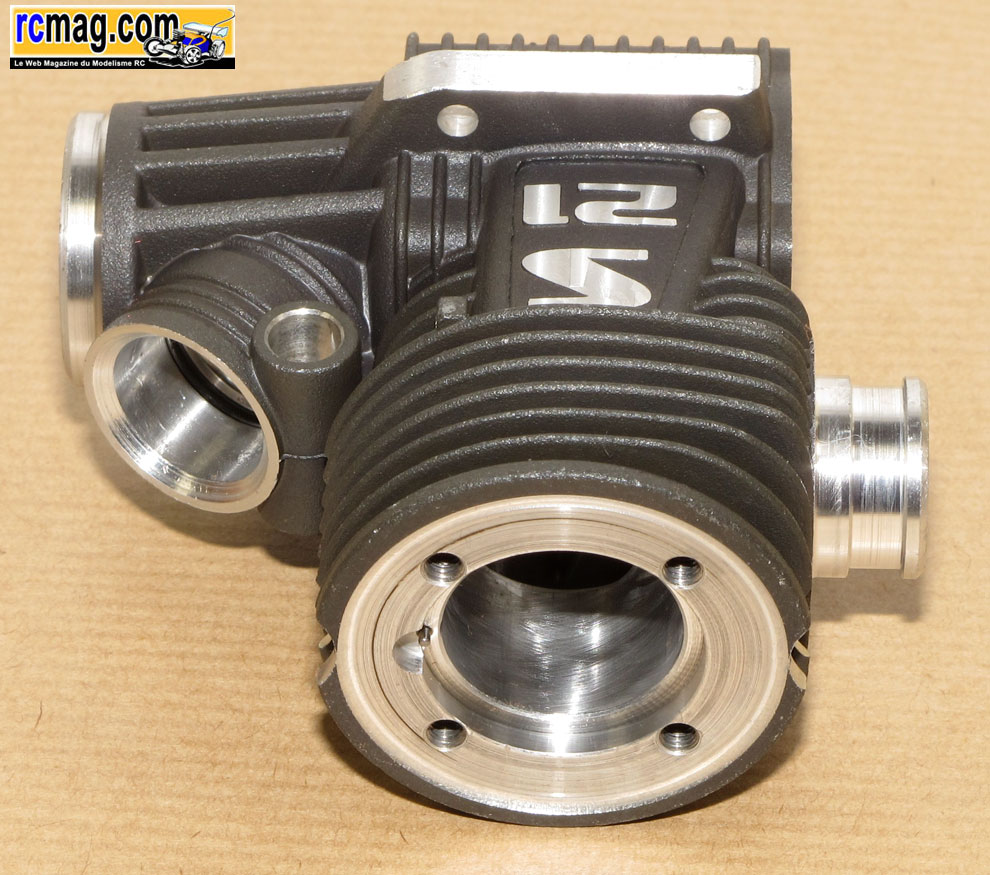

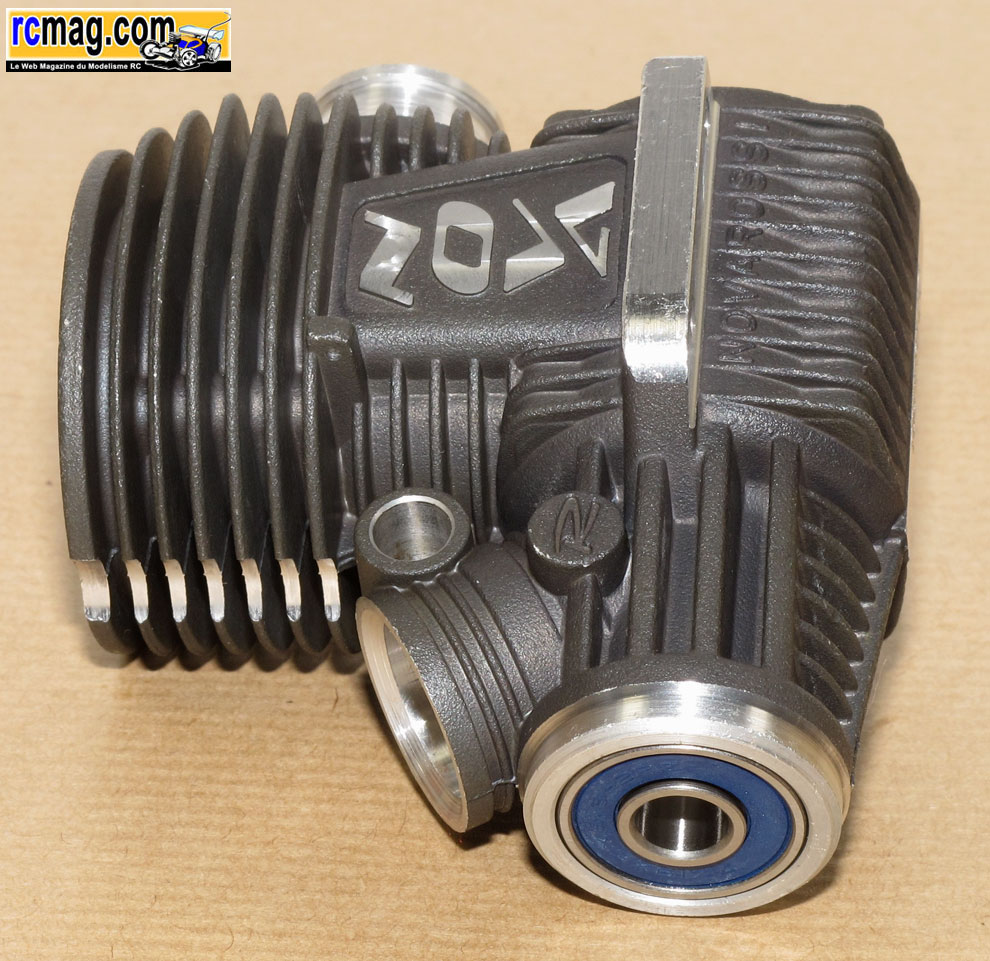

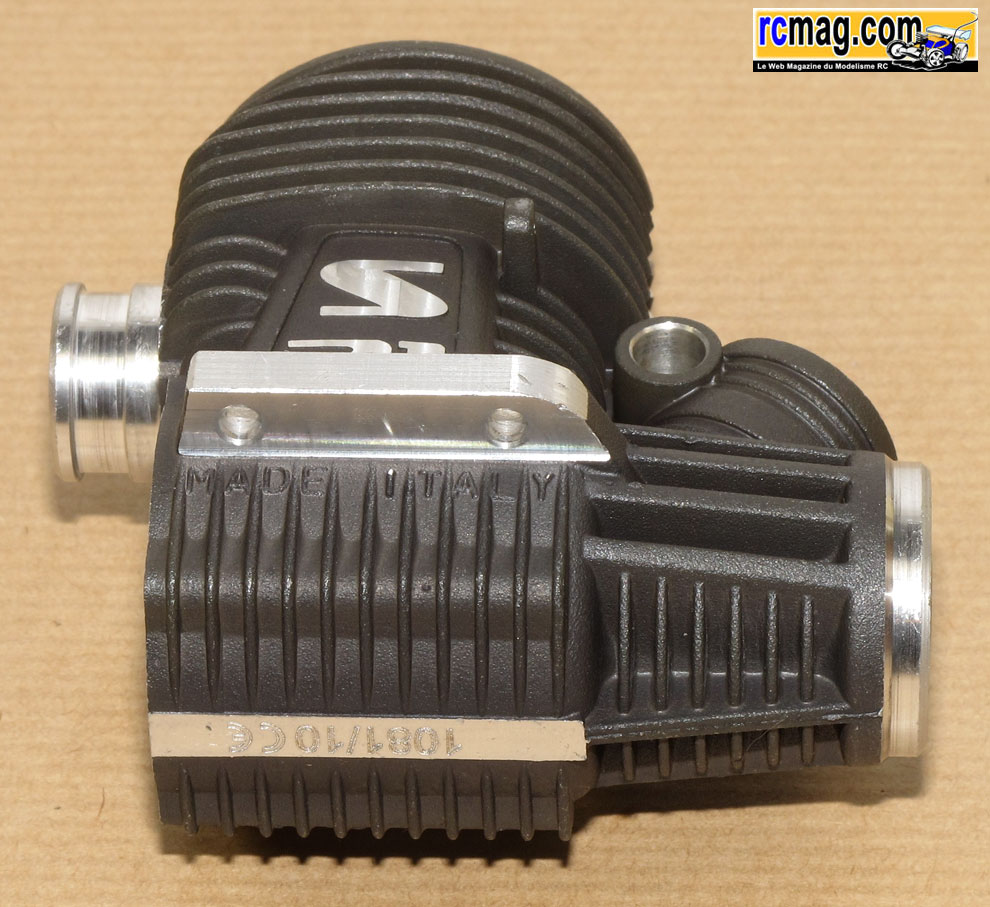

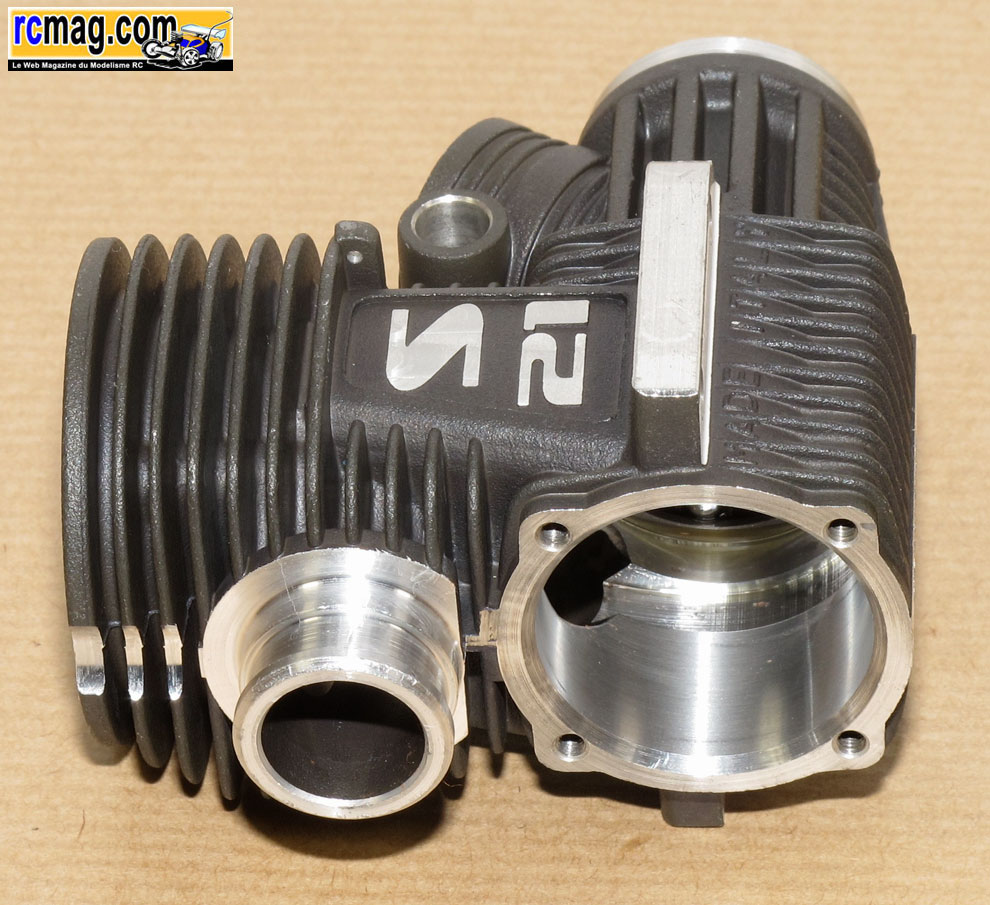

Sur cette photo vous pouvez voir le travail sur le carter au niveau des transferts.

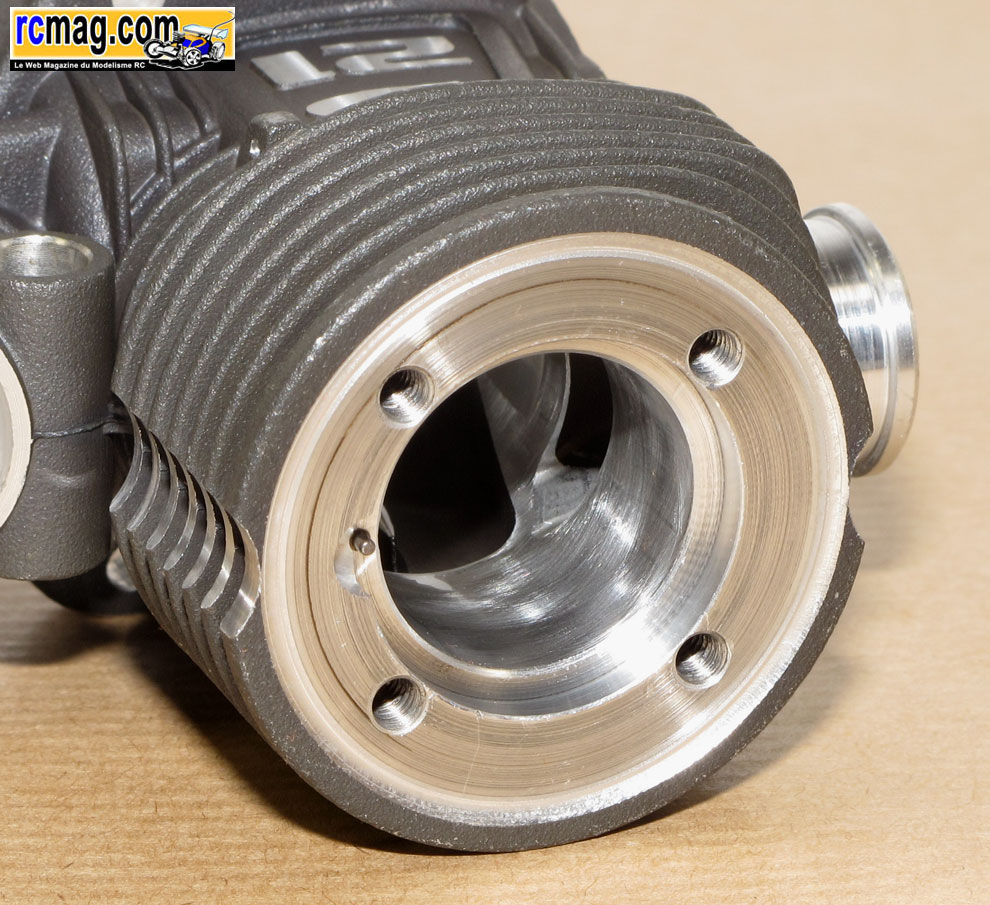

L'usinage au niveau de l'échappement.
L'usinage pour
le joint d'étanchéité de la liaison carburateur / carter.

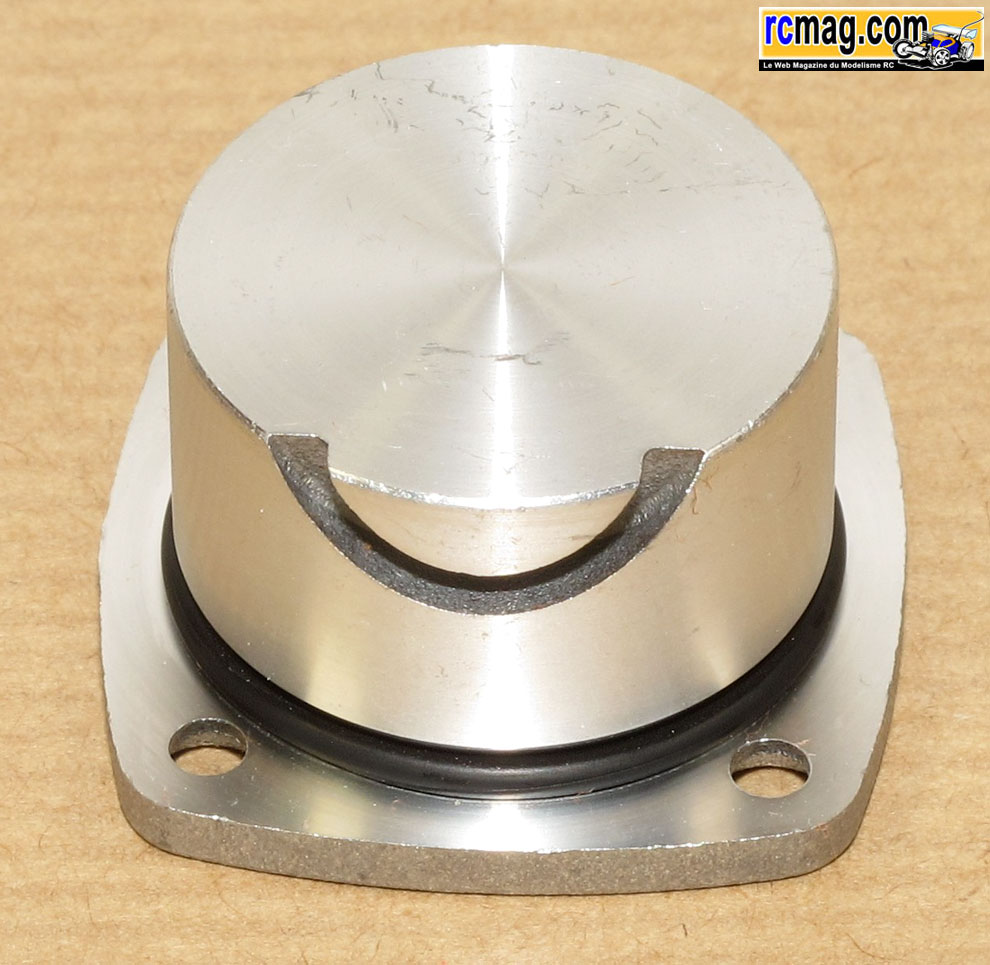

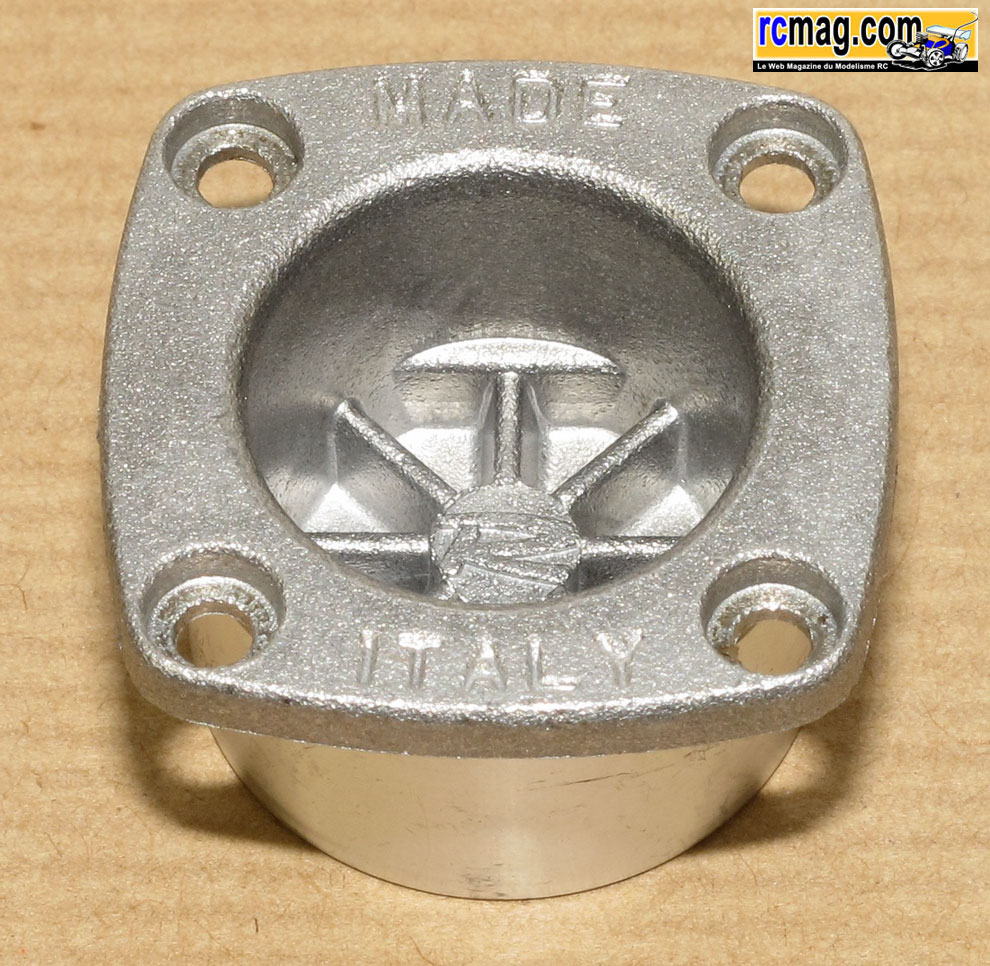

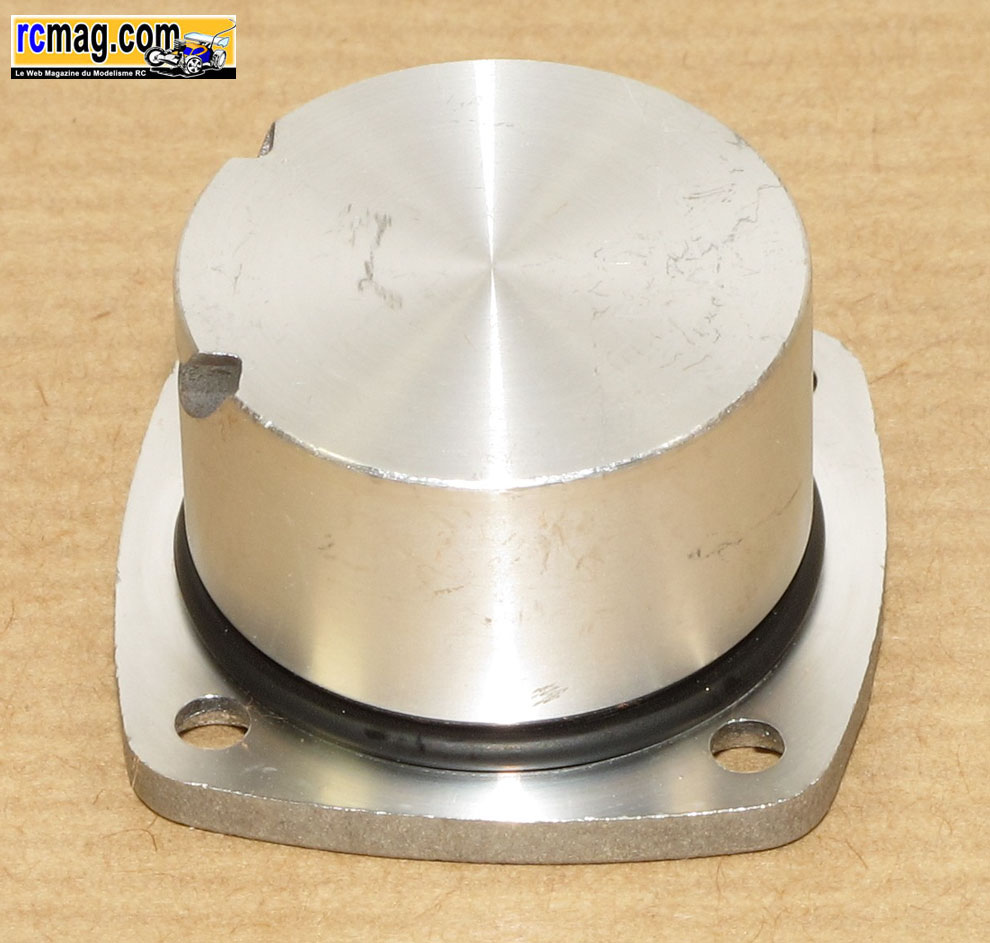

Le bouchon est très simple avec juste une saignée brute de moulage pour permettre le passage du piston au point mort bas.
Pour son démontage, il faut bien sure penser à mettre le
moteur au point mort haut.
Le bouchon est fixé au carter par 4 vis à tête fendue 2,5x8.

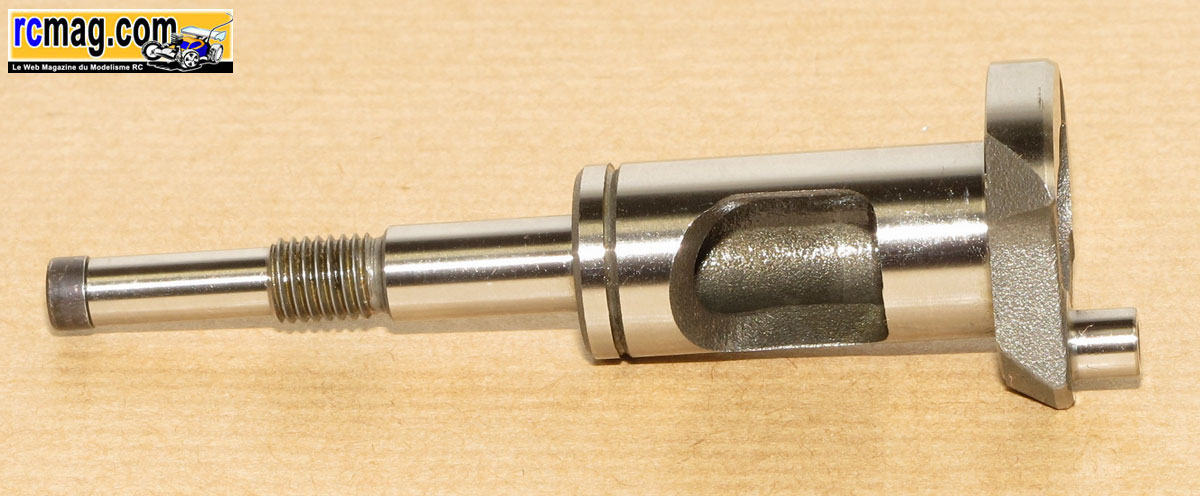

Le vilebrequin de 14mm avec passage des gaz de 8,75 ( 36gr ).

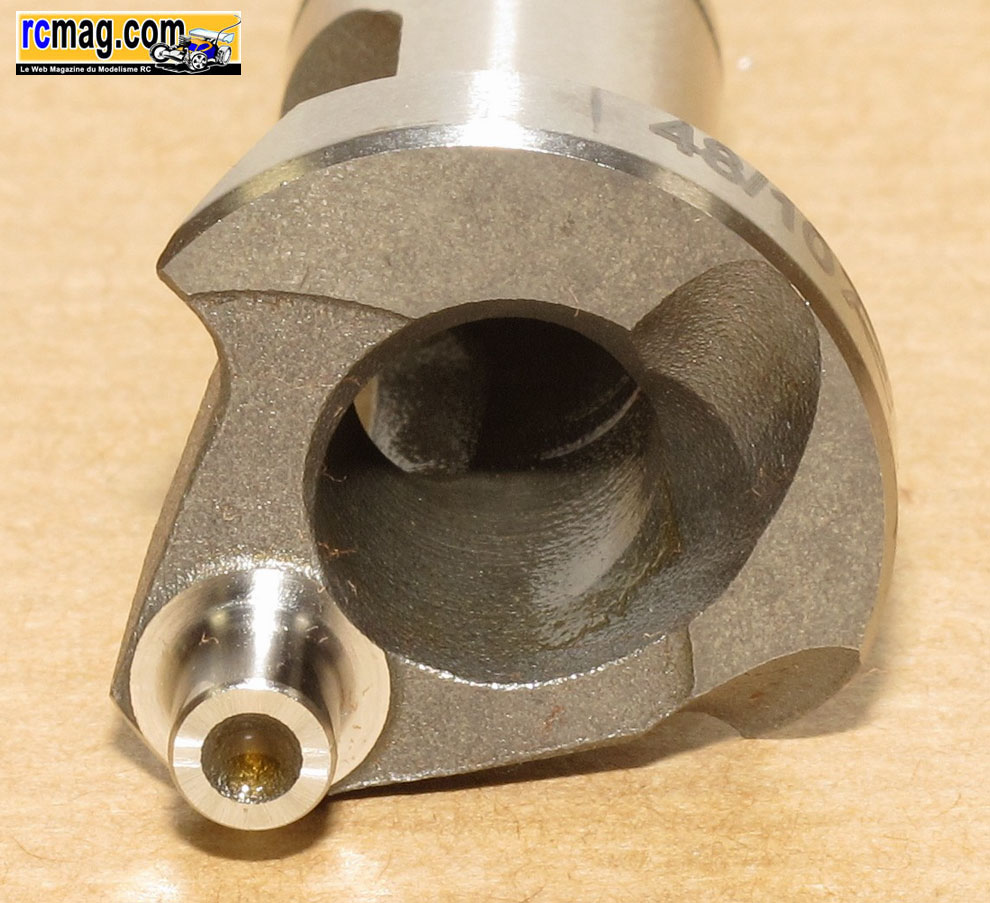

Le plateau bénéficie
d'une virgule "turbo".

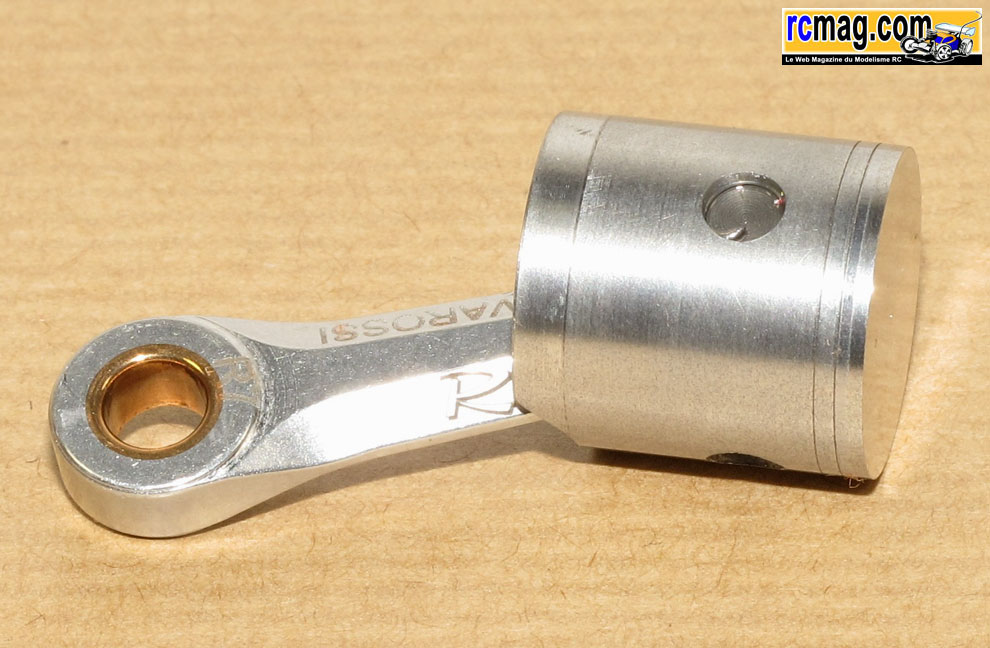

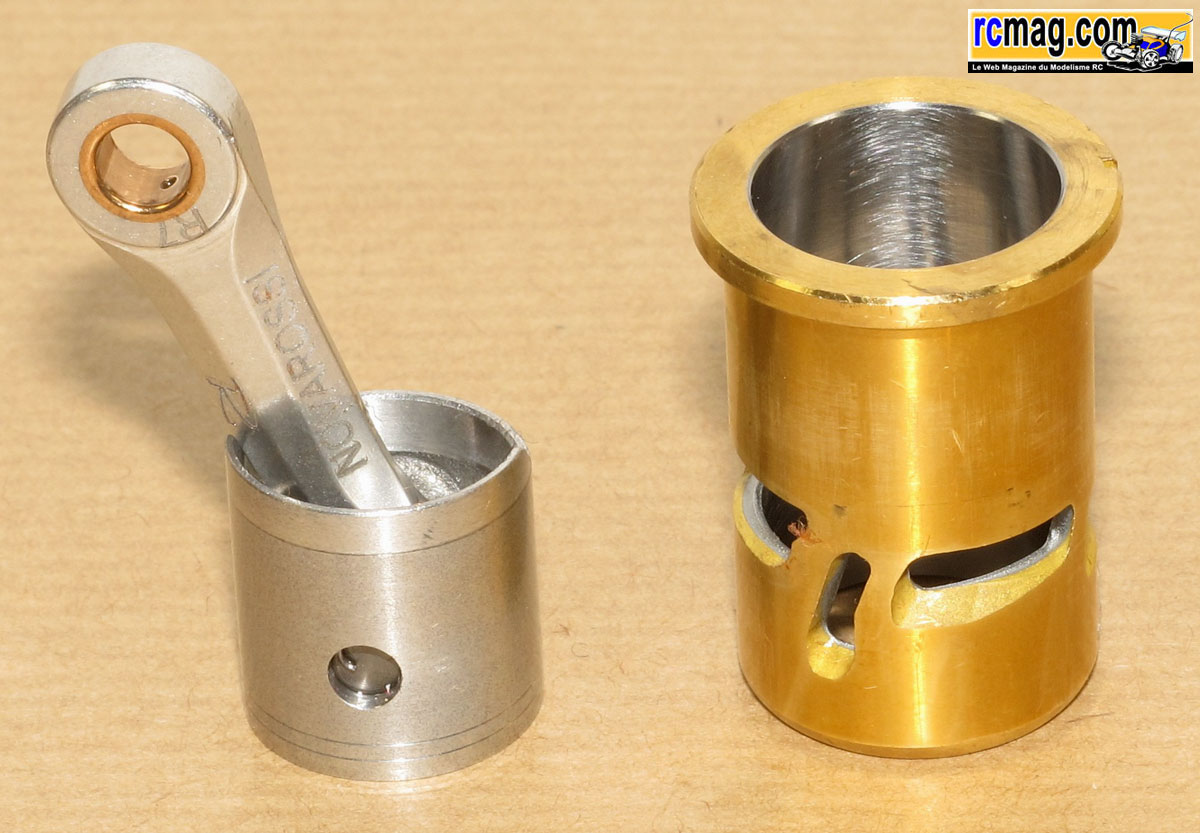

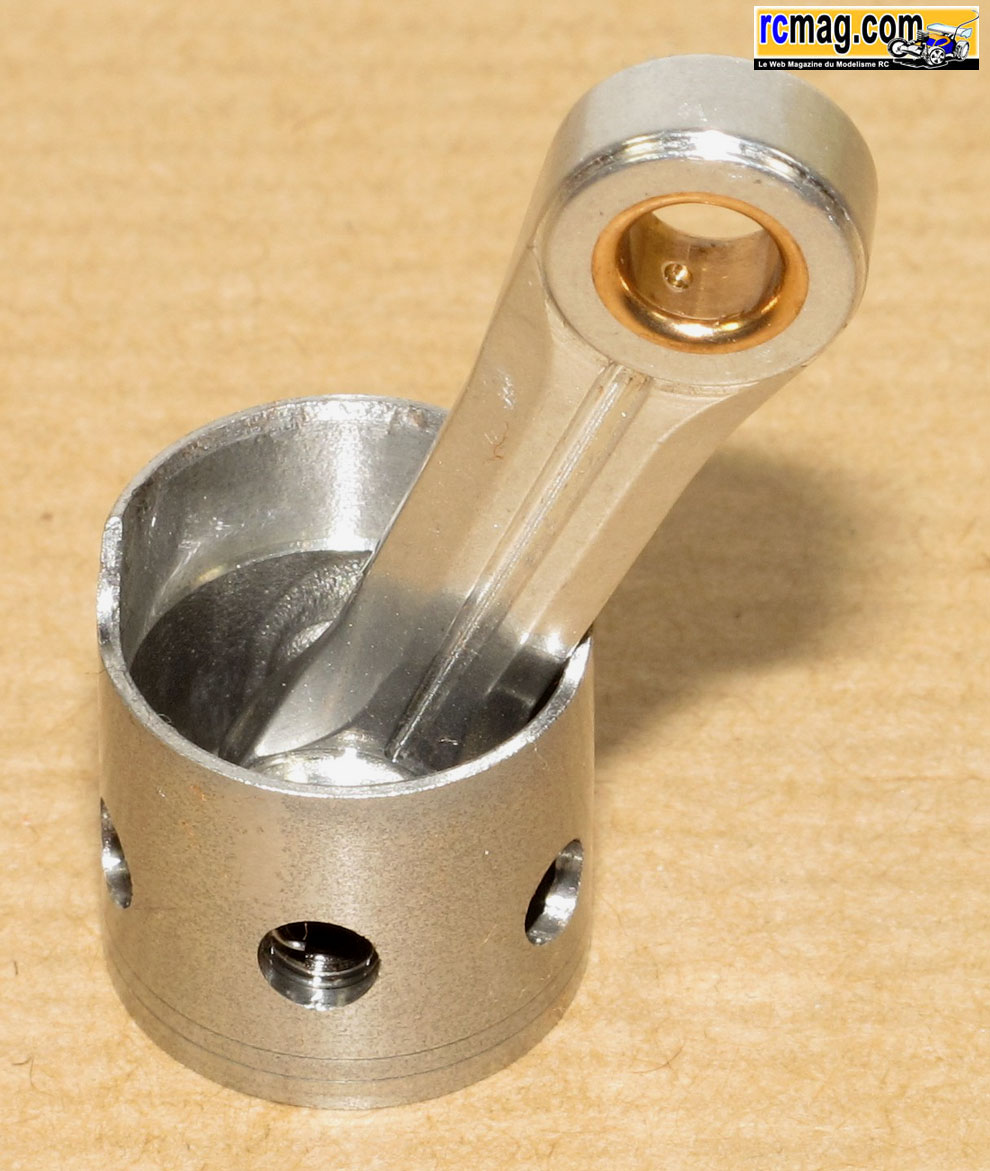

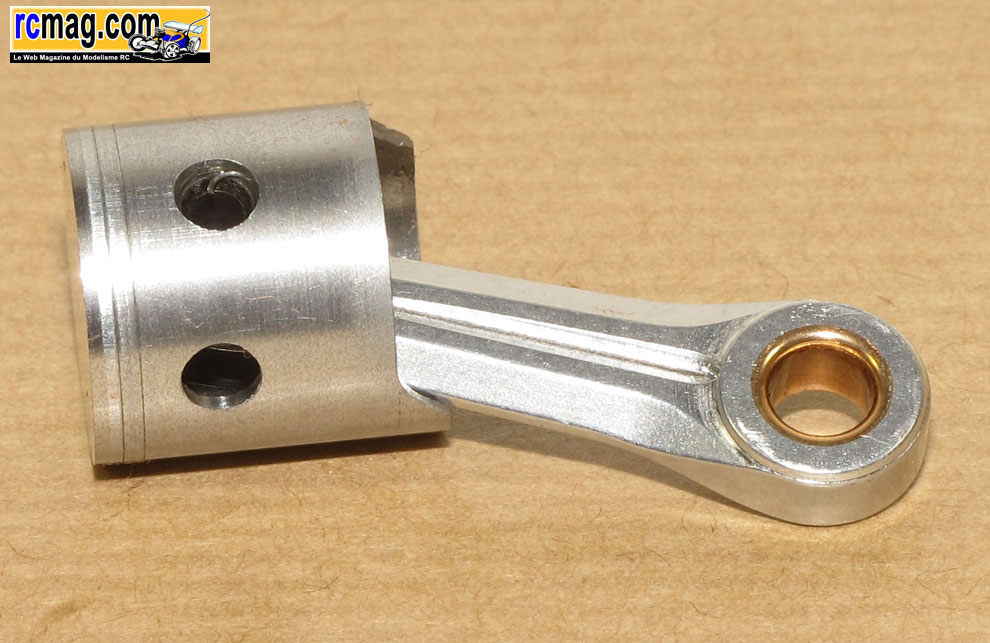

La bielle de type "couteau" est bien retravaillée ( saignée centrale )
avec à ses extrémités des trous qui favorisent la lubrification au
niveau
du maneton et
de l'axe de piston. Le piston est de type moulé et rectifié, il est allégé au maximum et doté de
2 segments de lubrification. On
remarque aussi 2 trous qui
améliorent le refroidissement du piston.

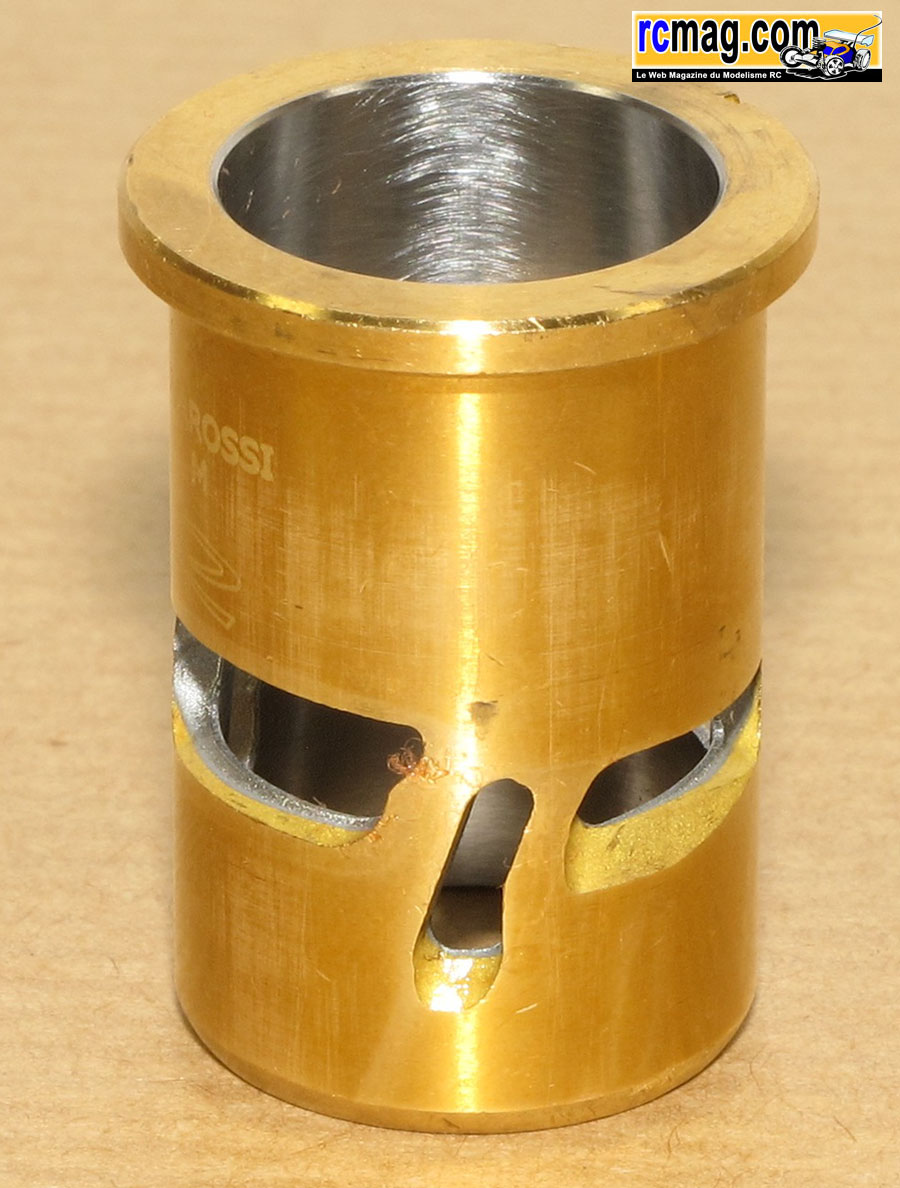

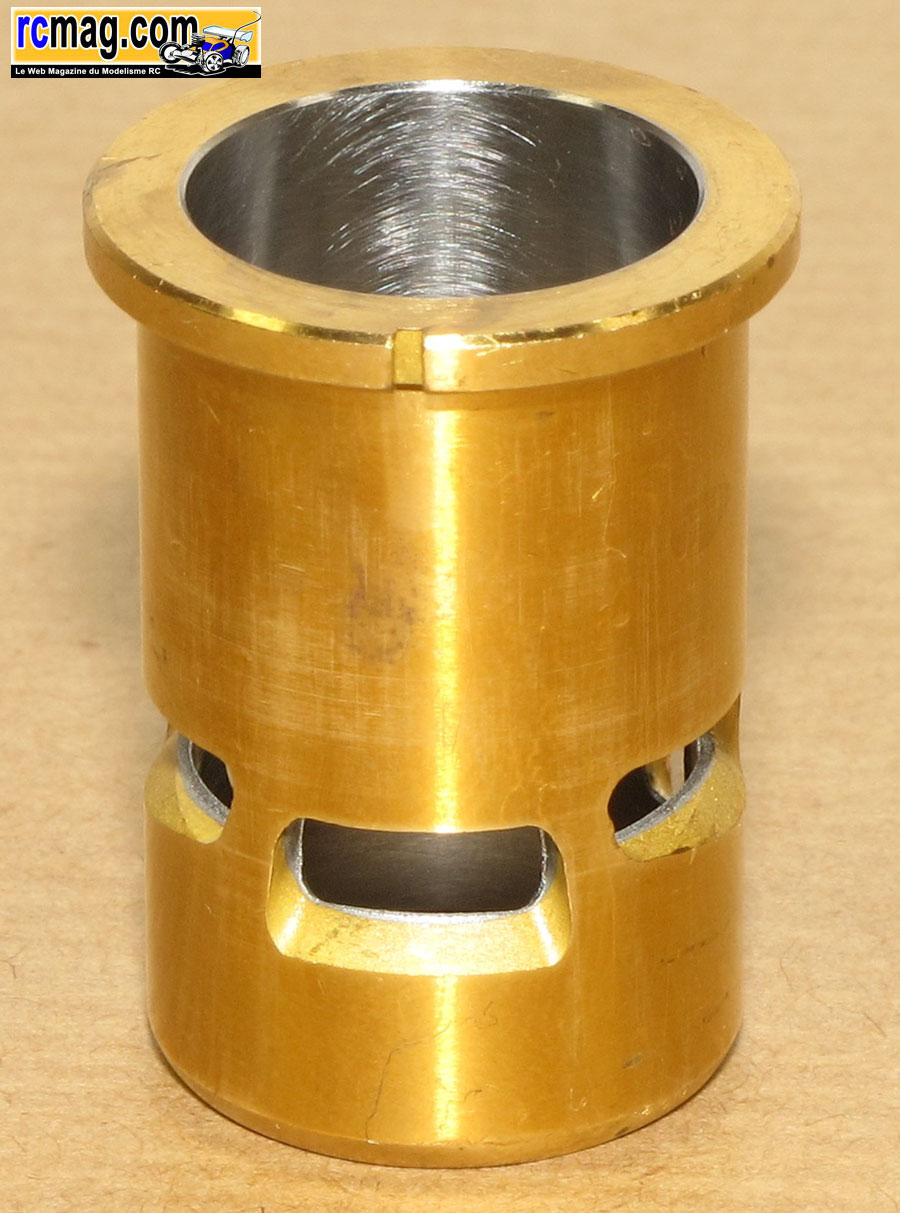

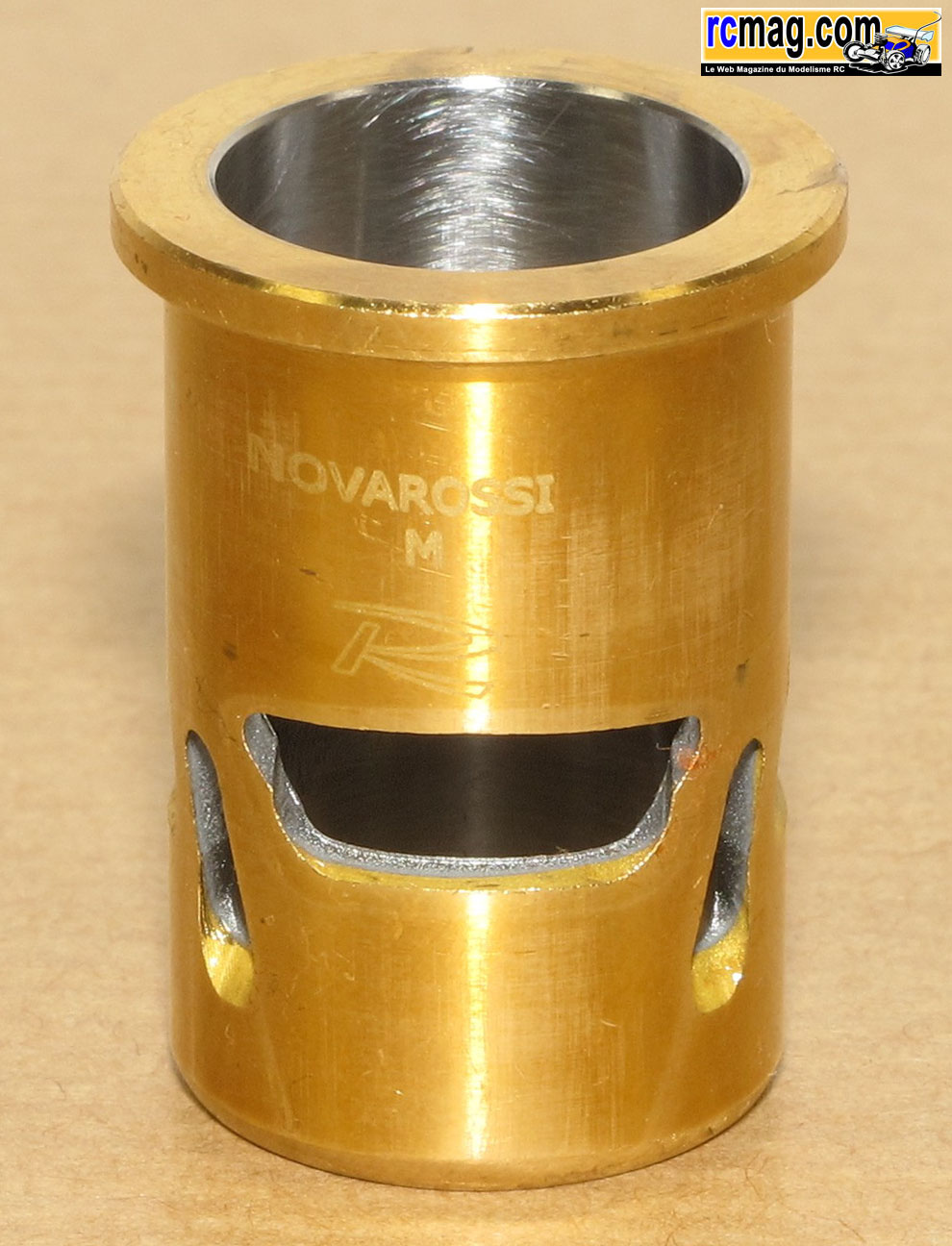

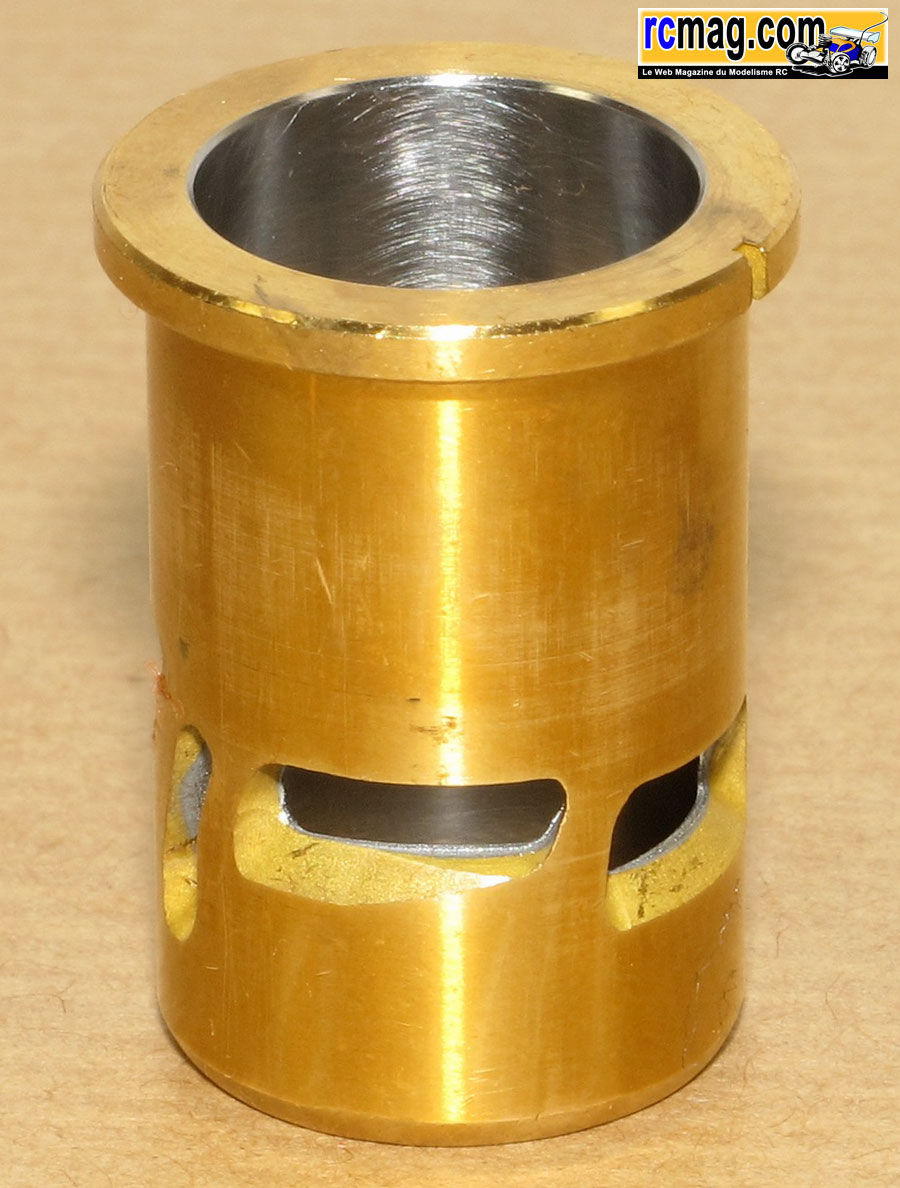

La chemise 5 transferts de type ABC ( aluminium, bronze et chrome ).
Vous pouvez retrouver des sujets sur ce moteur forum "présentation matos TT
