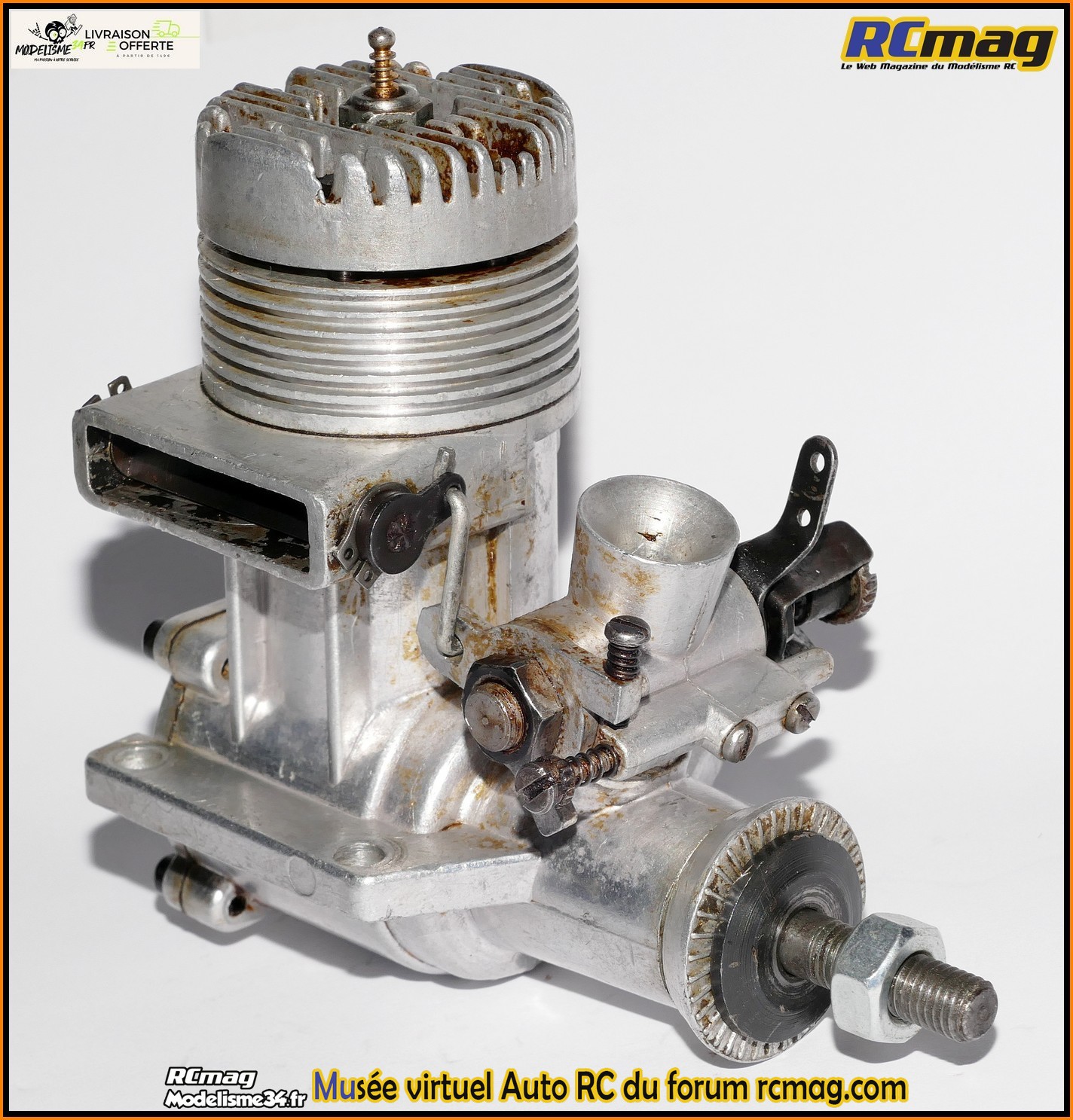

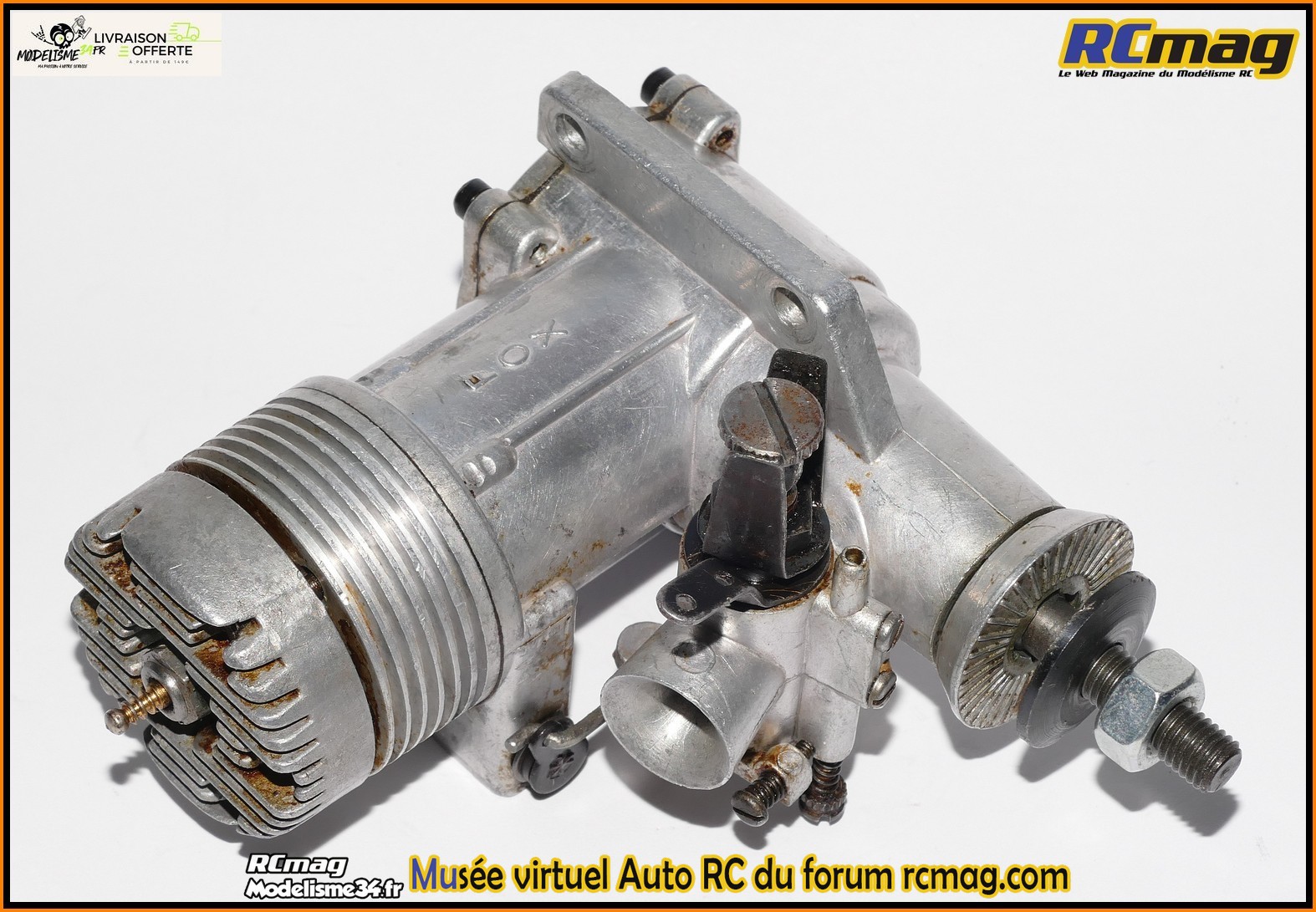

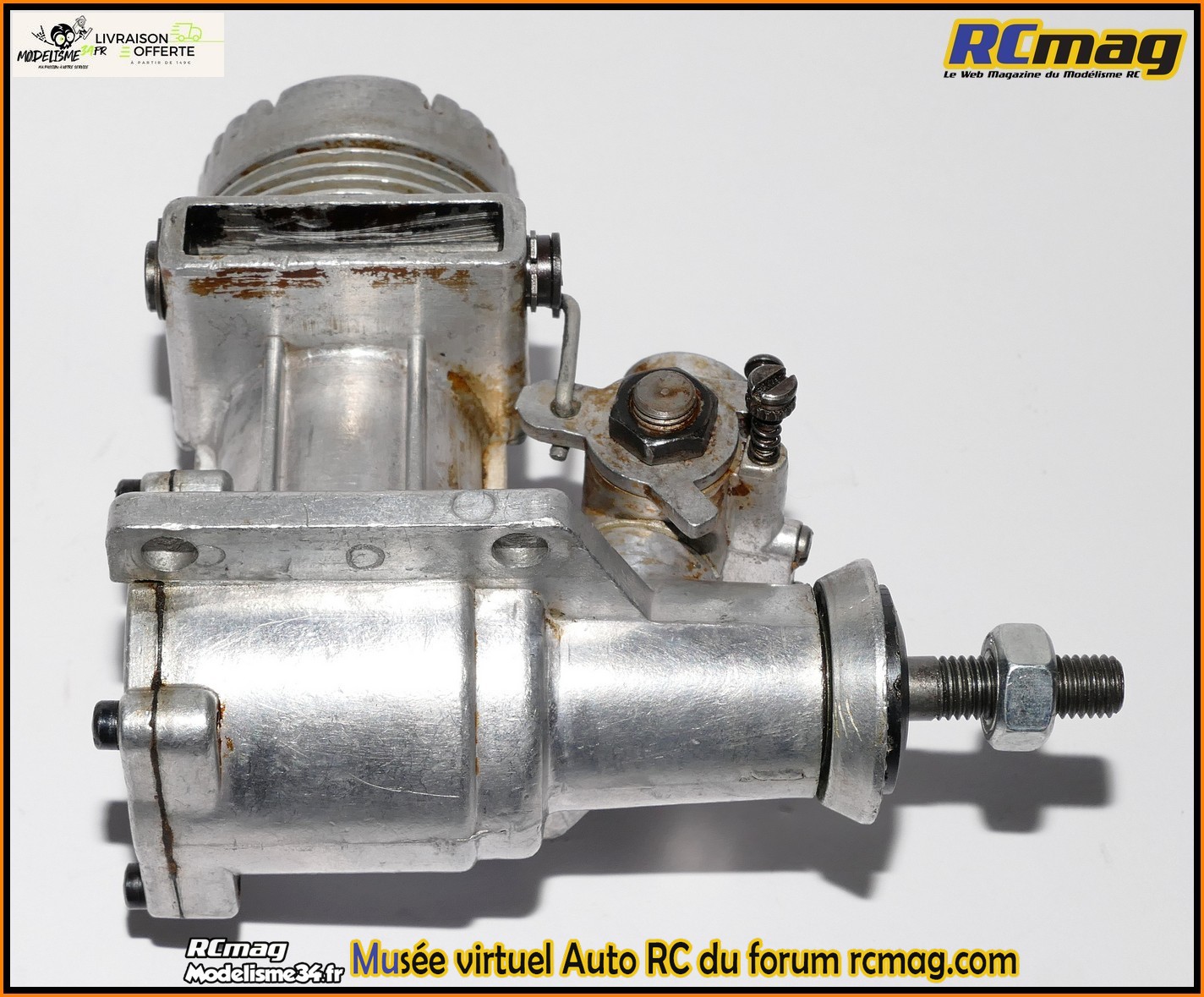

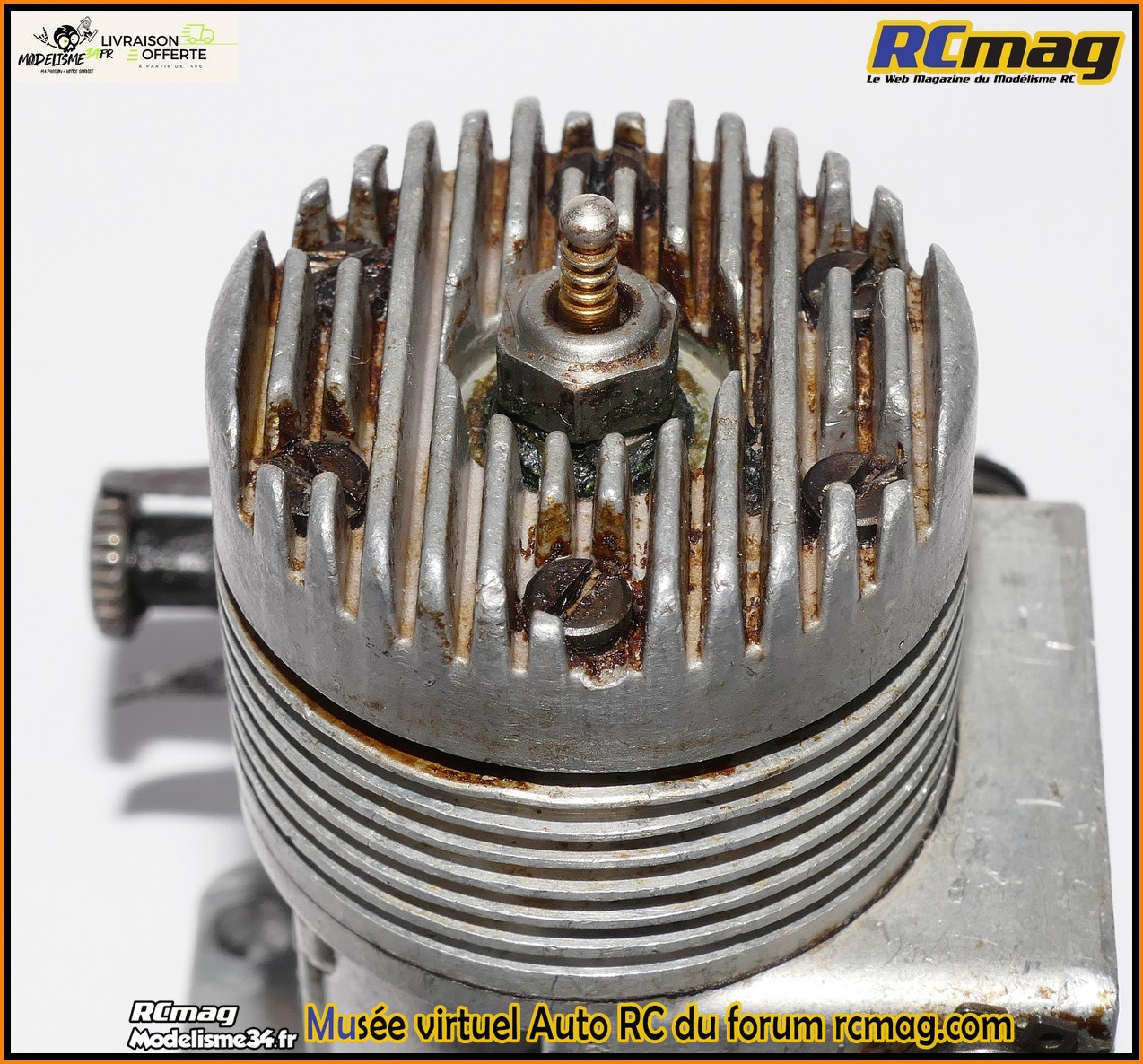

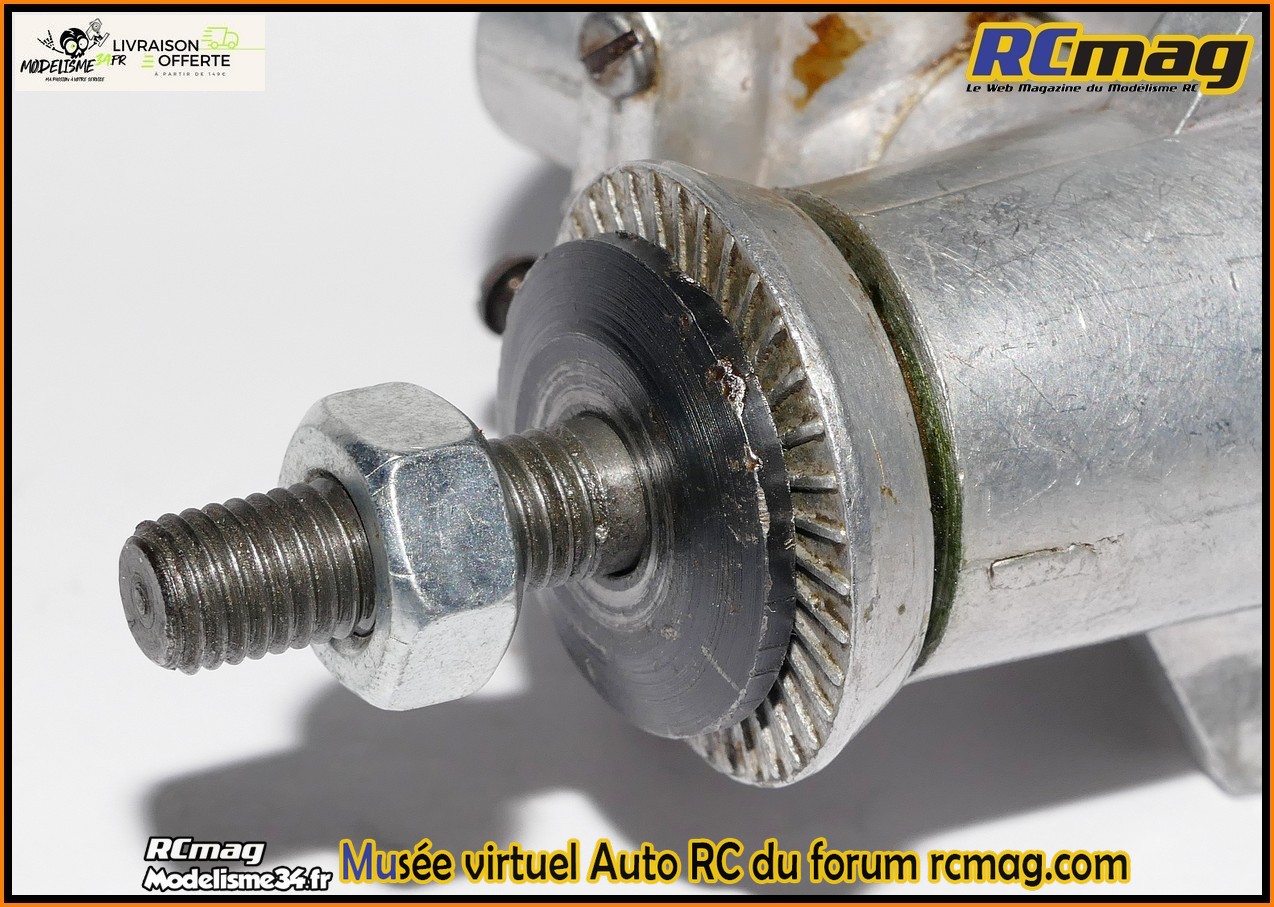

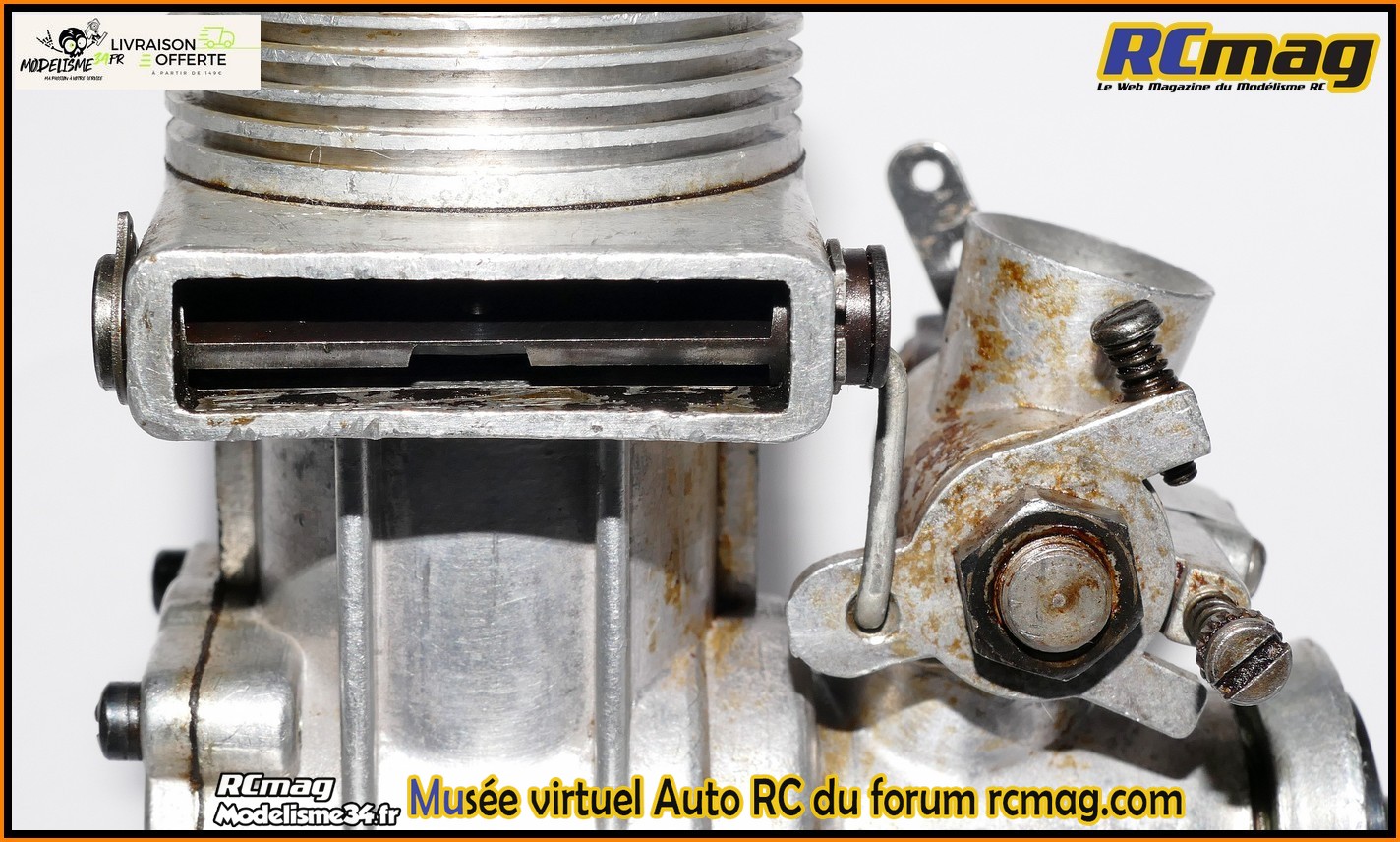

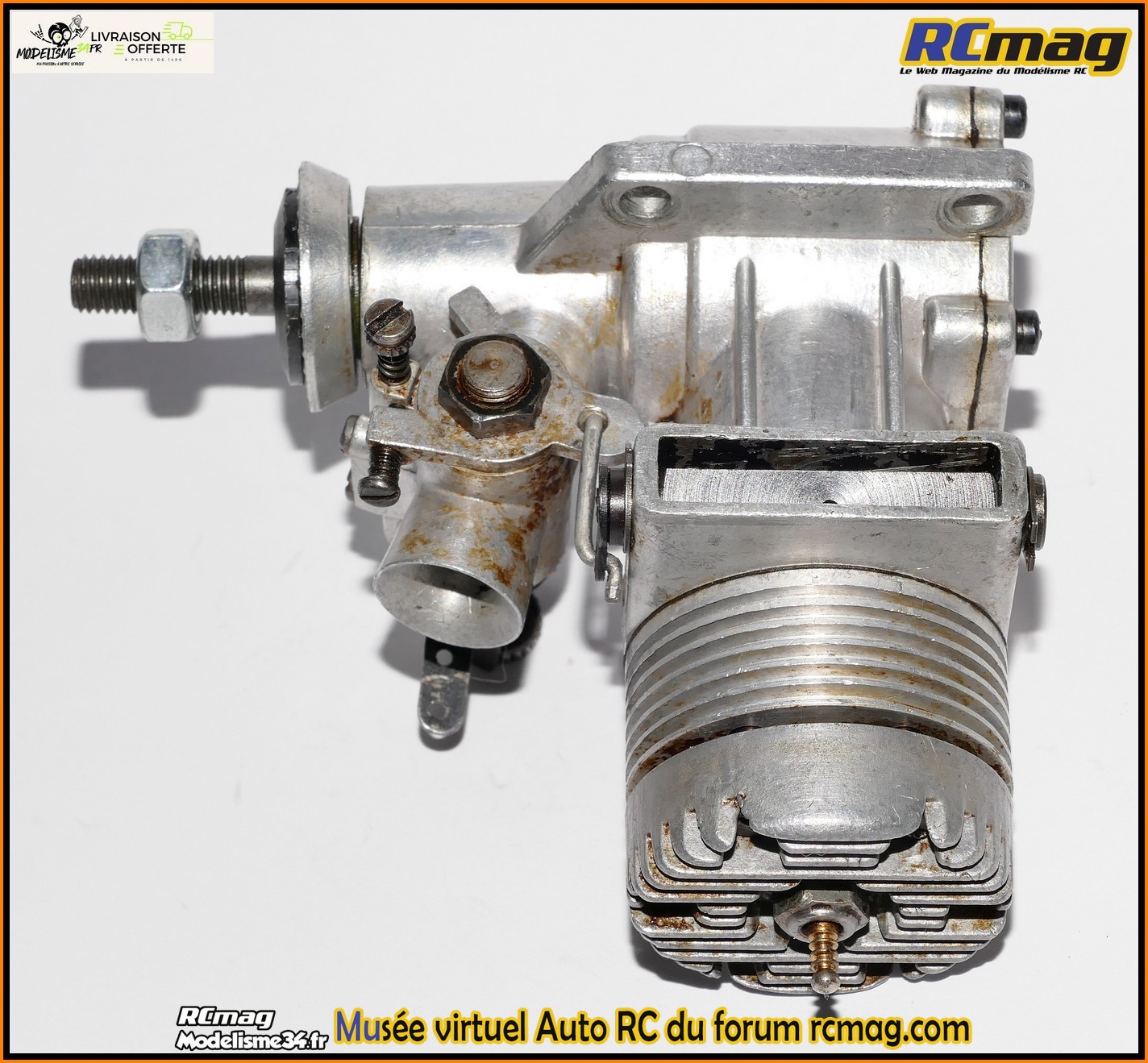

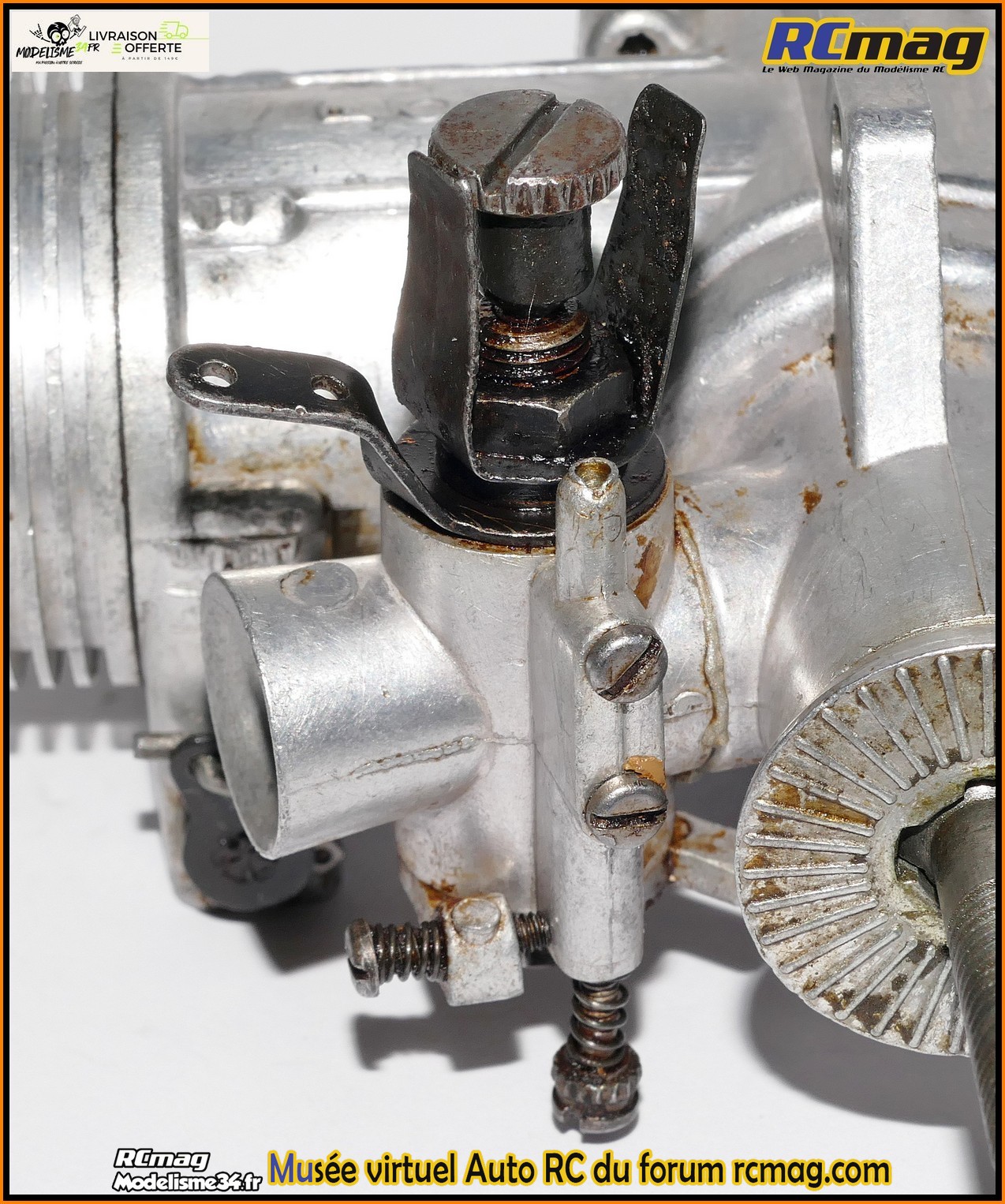

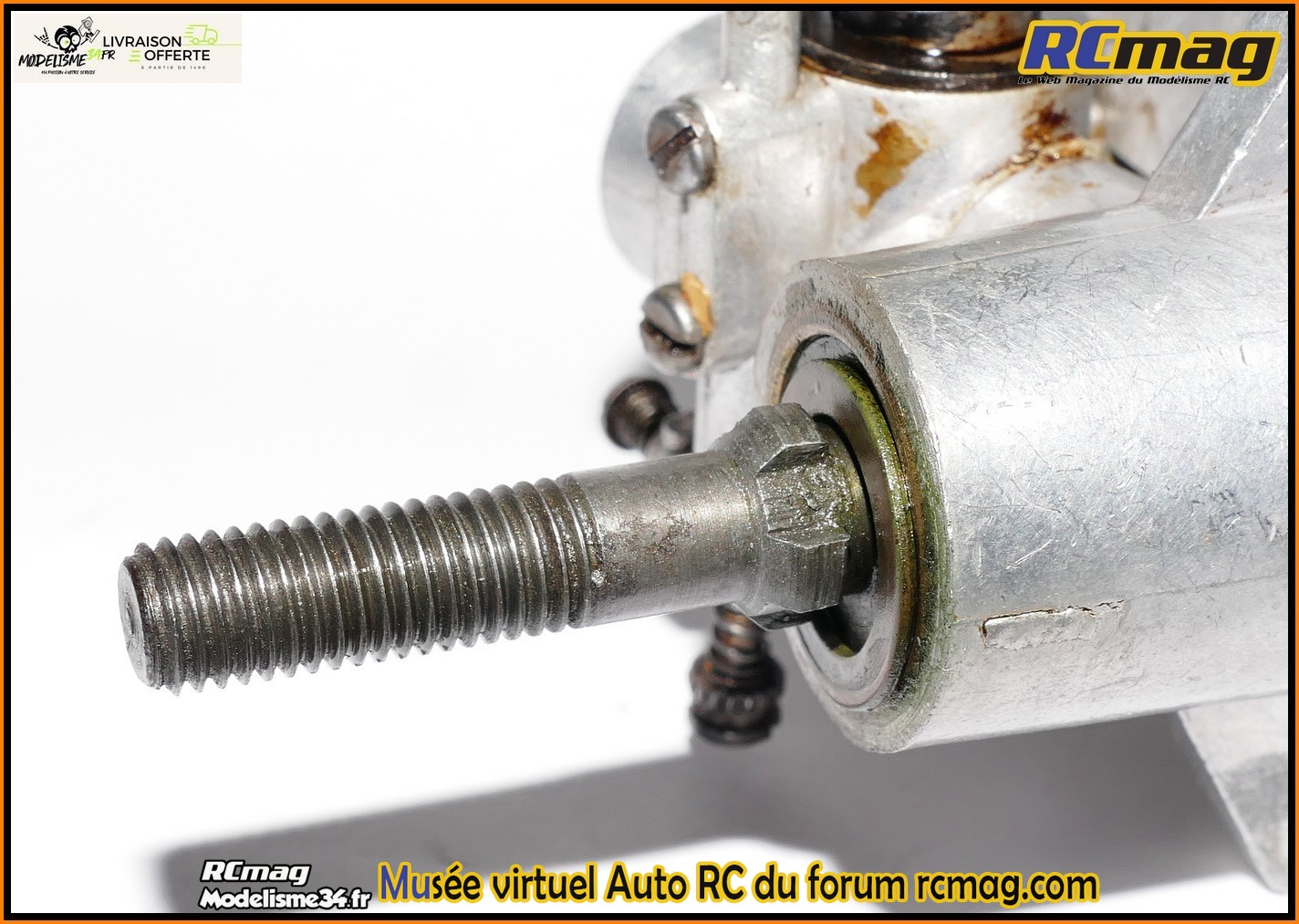

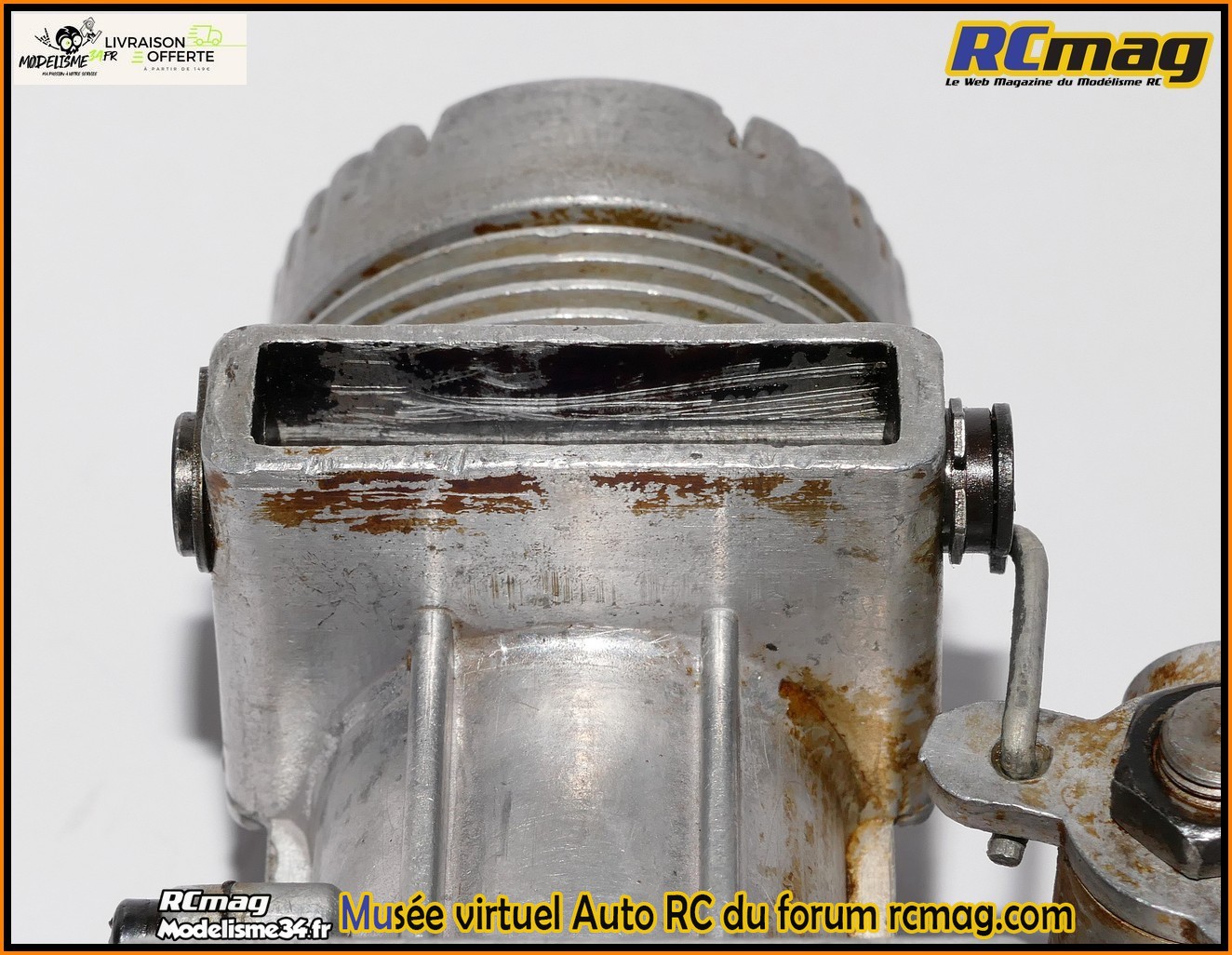

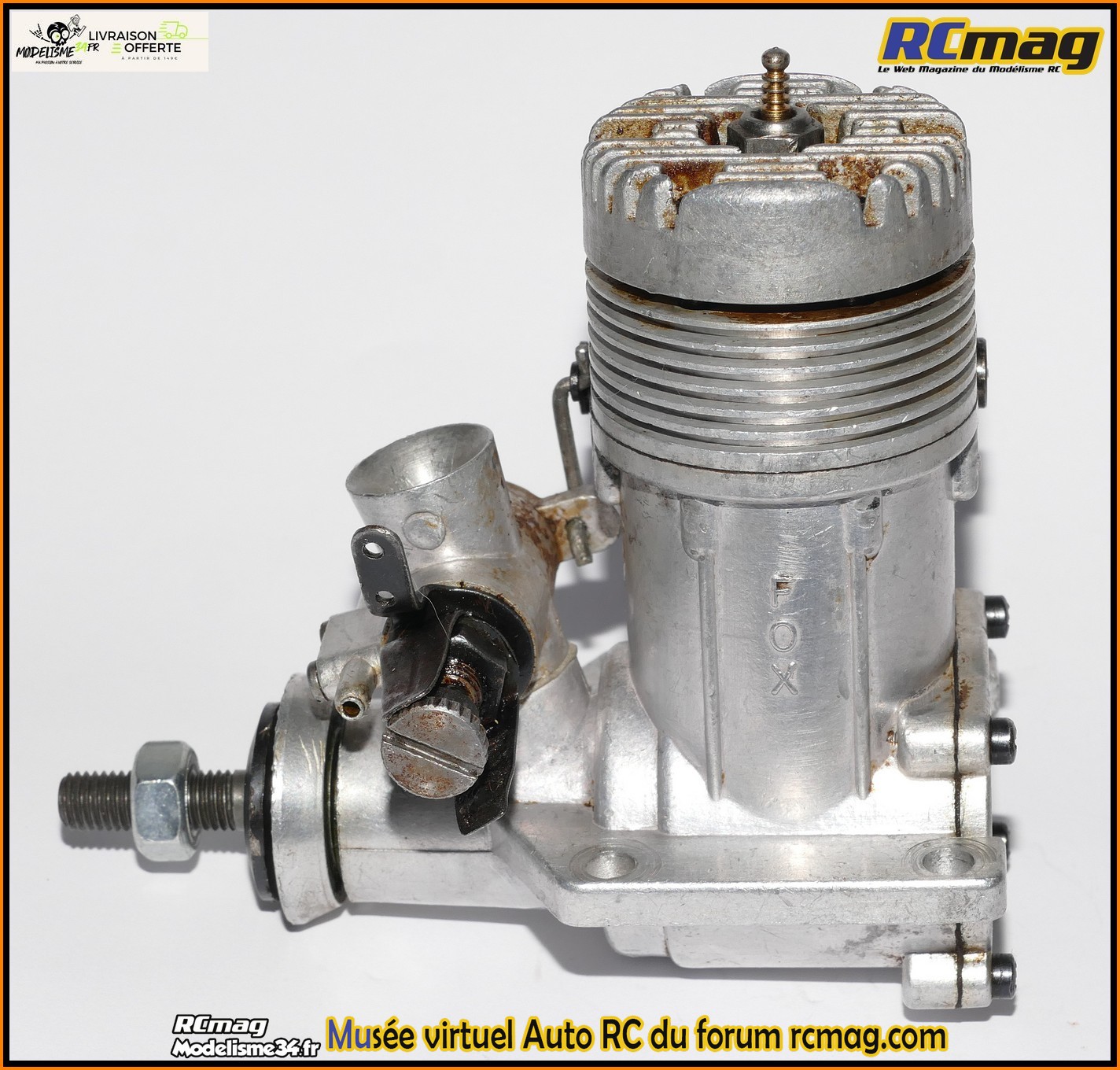

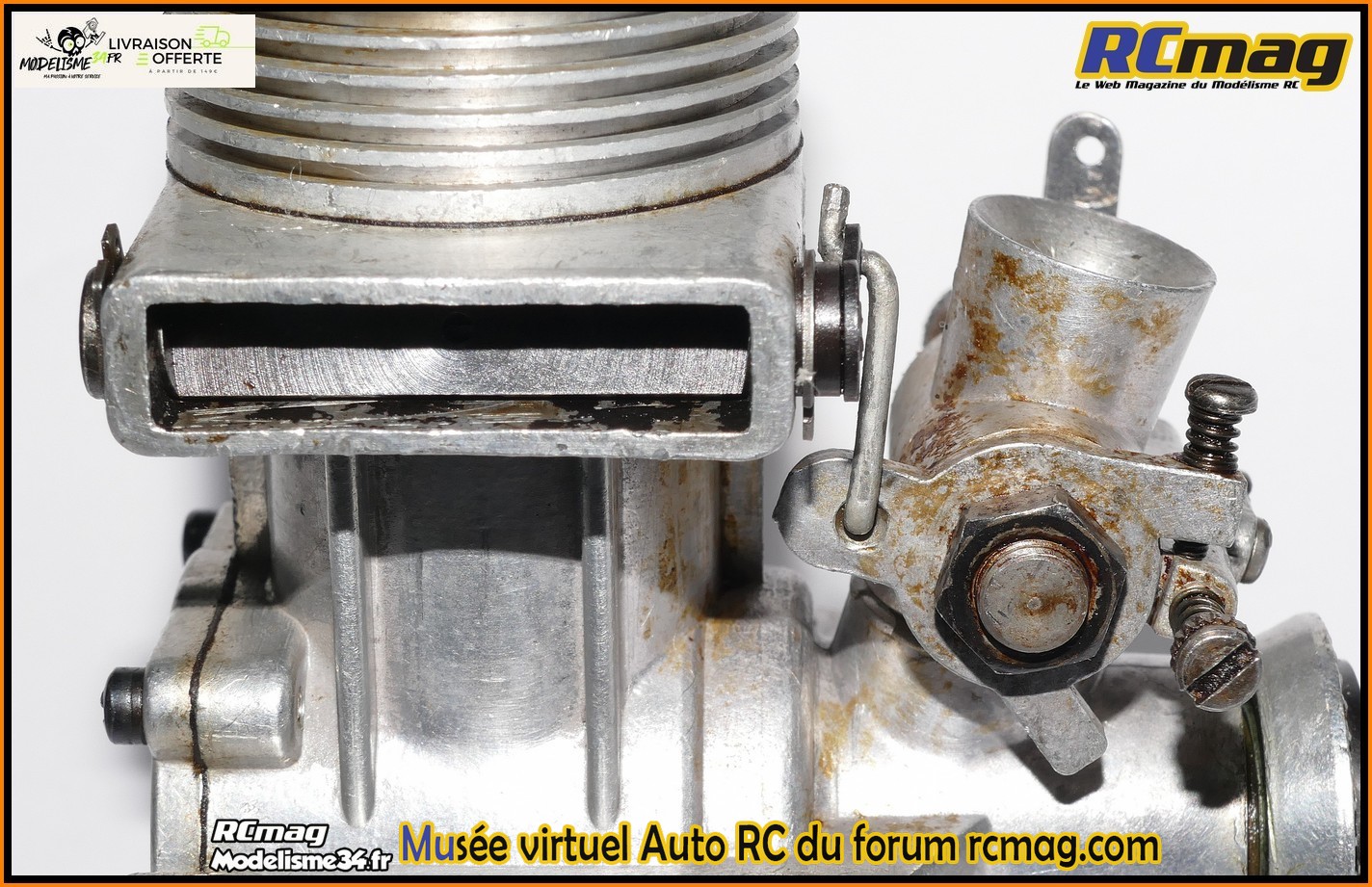

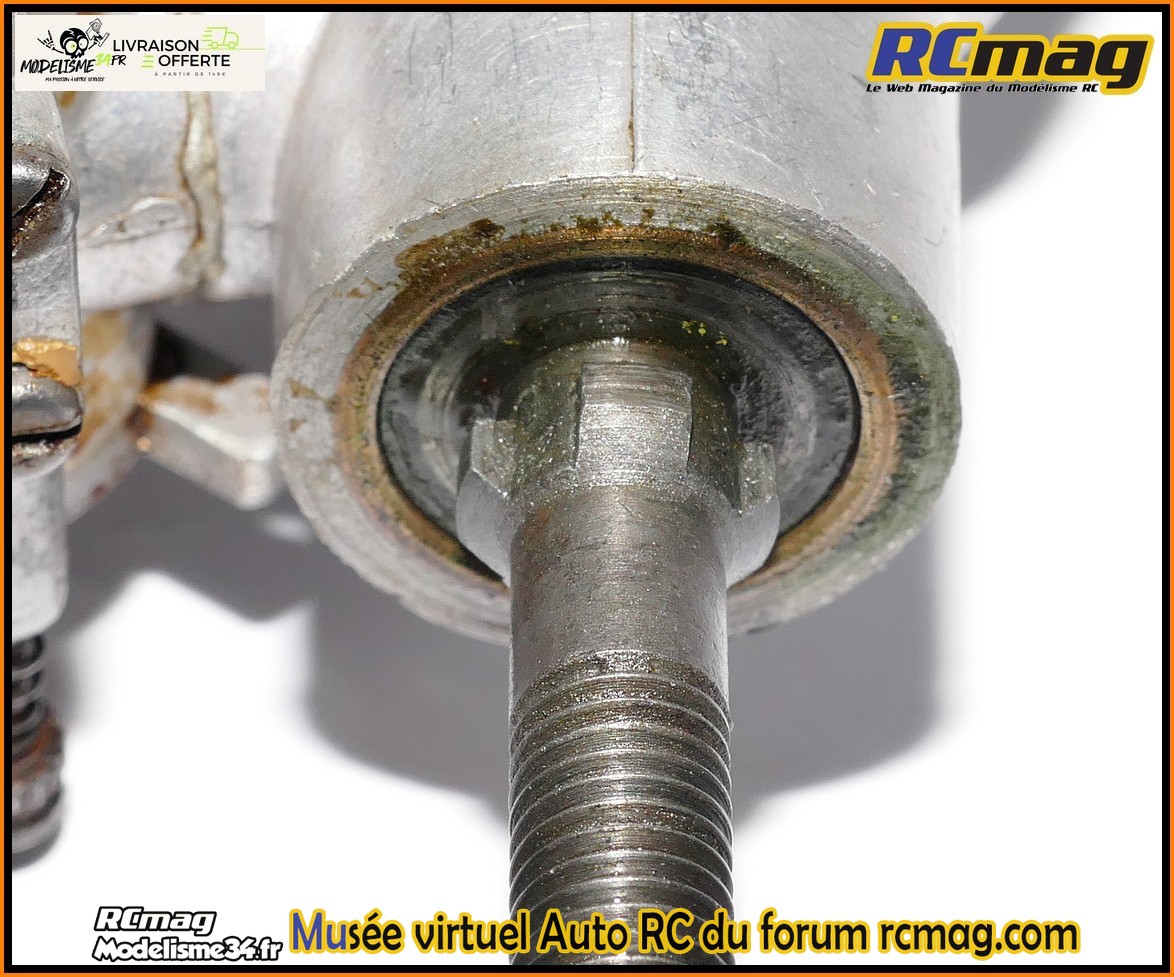

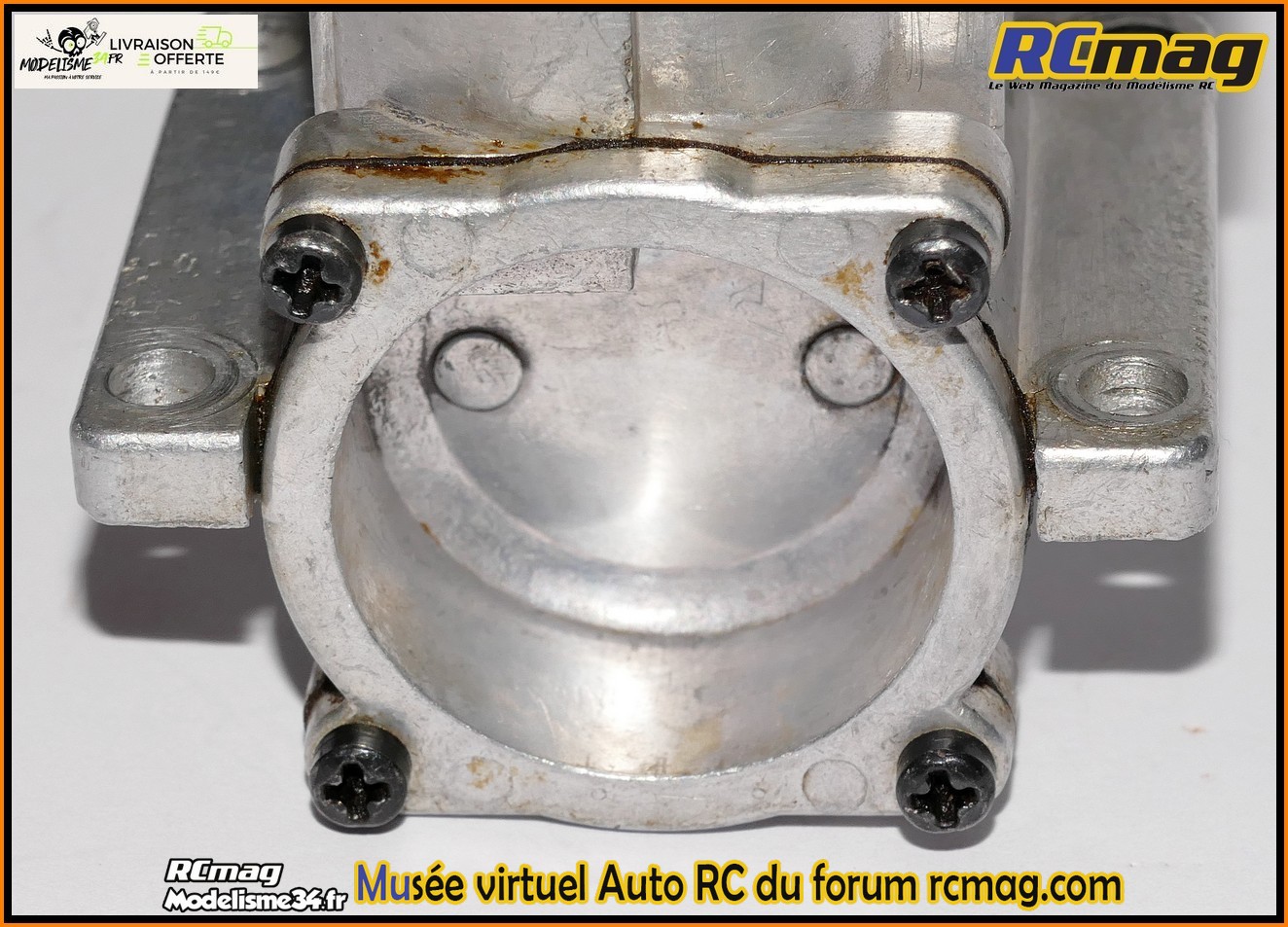

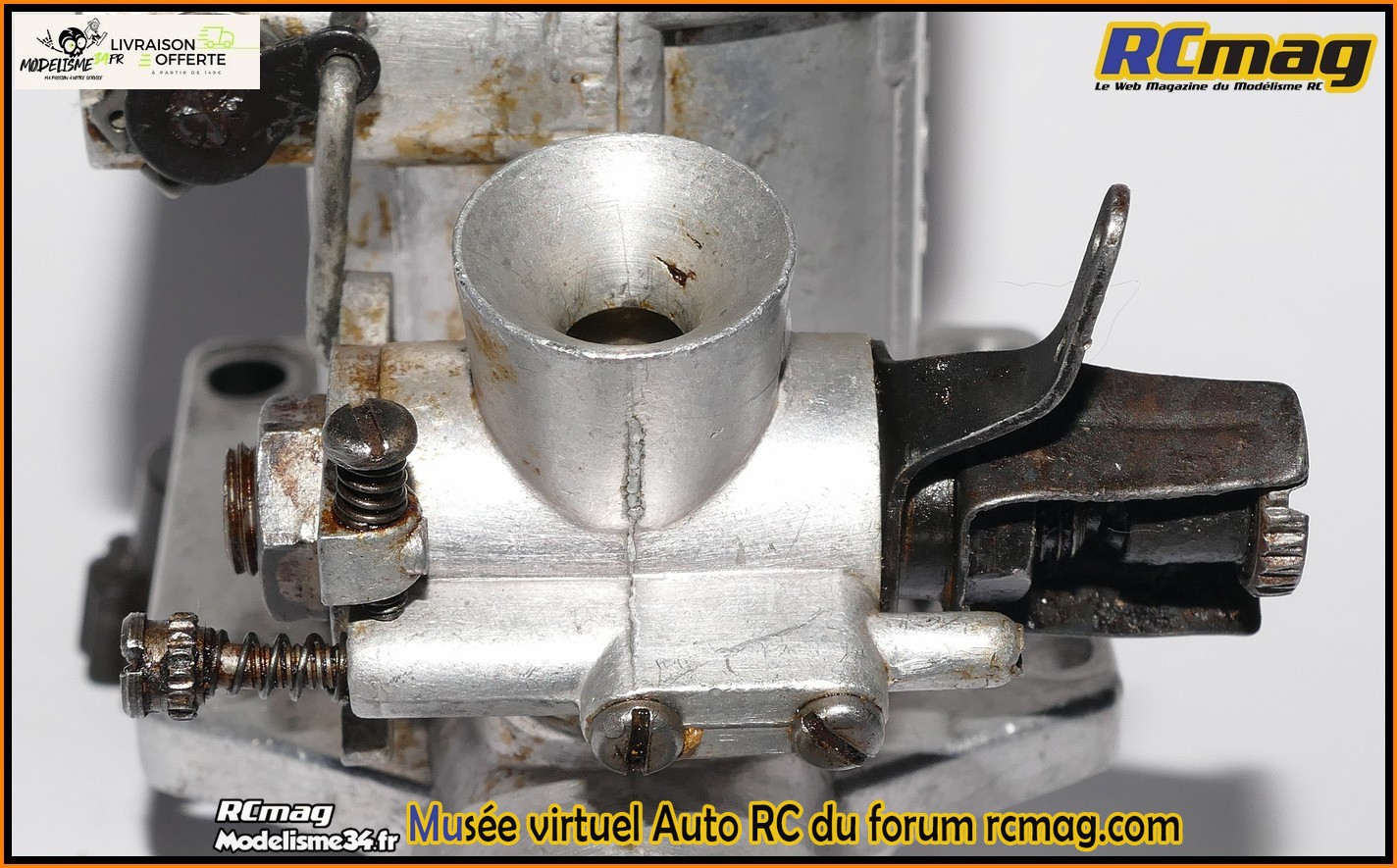

Fox 40 R/C de 1972 - Musée Virtuel de RCmag.com              Ce moteur Fox 40 de 6,5cc date de 1972 ( informations a confirmer ). A noter que sur le Musée vous avez ce moteur présenté dans une version sans le volet au niveau de l'échappement ( non RC d'origine mais bricolé avec un carburateur OS ).  La culasse est fixée par 6 vis à tètes fendues qui ne doivent pas être d'origines. J'ai 2 autres moteurs du même type est c'est des crusiformes.  Le bouchon de carter assez classique mais avec une "marche" sur la partie haute pour améliorer le passage du mélange ? Ou pour le passage du piston au point mort bas ? Toujours par peur d'abimer le moteur et ses joints j'ai pas osé démonter ce bouchon pour vérifier.    La sortie d'échappement rectangulaire avec un volet commandé par le carburateur.  Volet ouvert carburateur lui aussi ouvert.  Volet fermé carburateur lui aussi fermé.      Le carburateur avec un boisseau "plat" et qui est adapté pour la commande du volet d'échappement.     Le plateau d'hélice et son écrou de fixation.  A noter l'entrainement qui est particulier avec 4 grosses cannelures.  On peut voir le palier avant en alliage de cuivre. |
|
