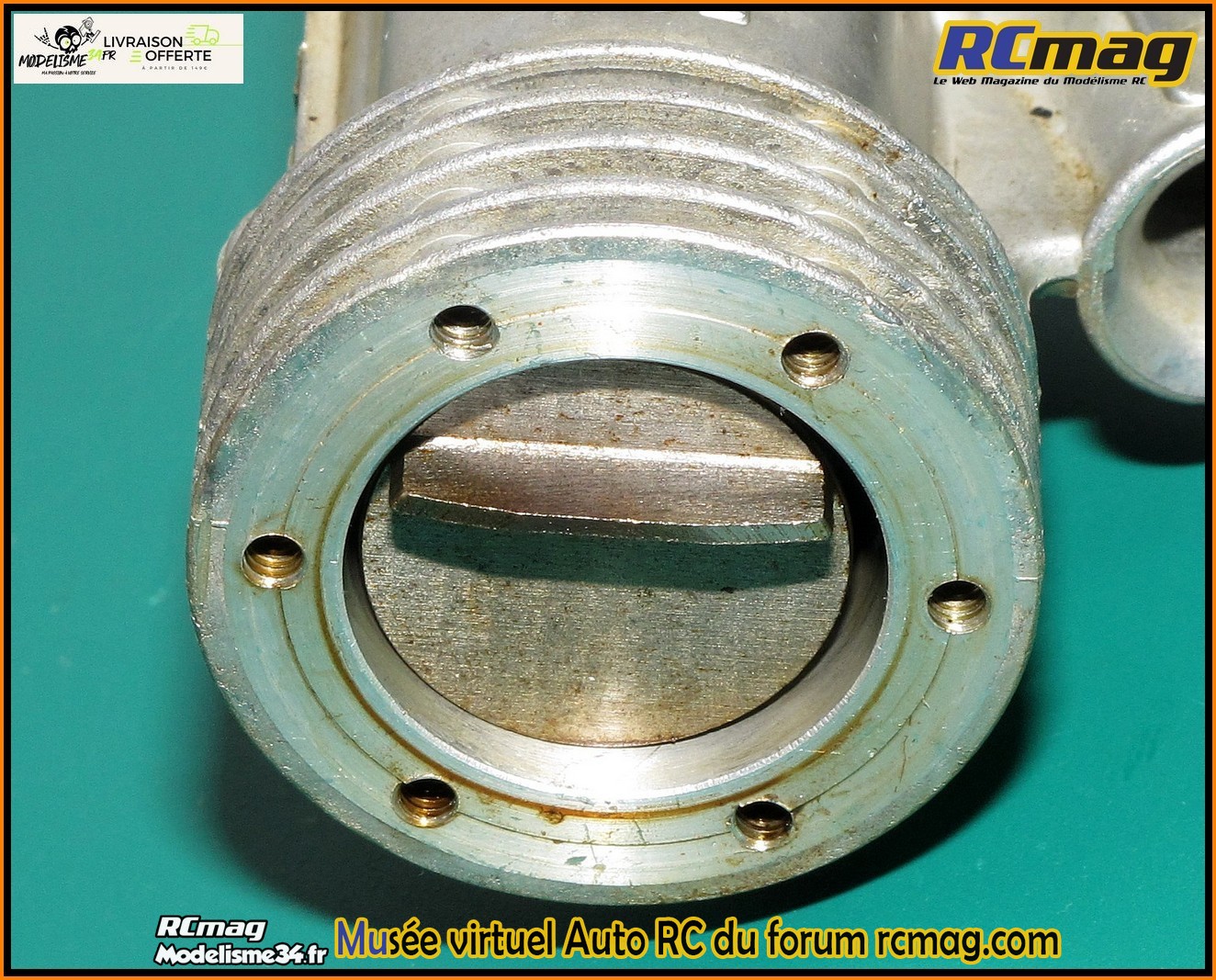

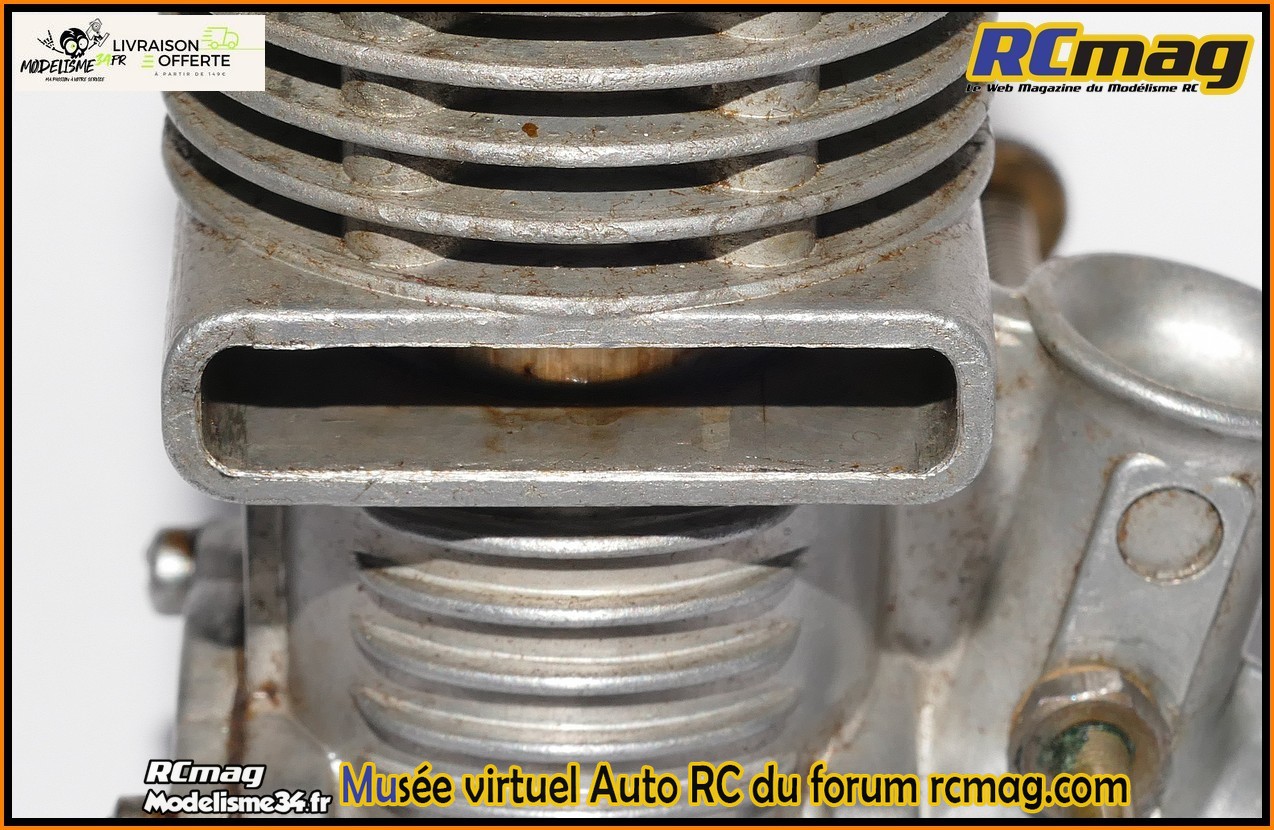

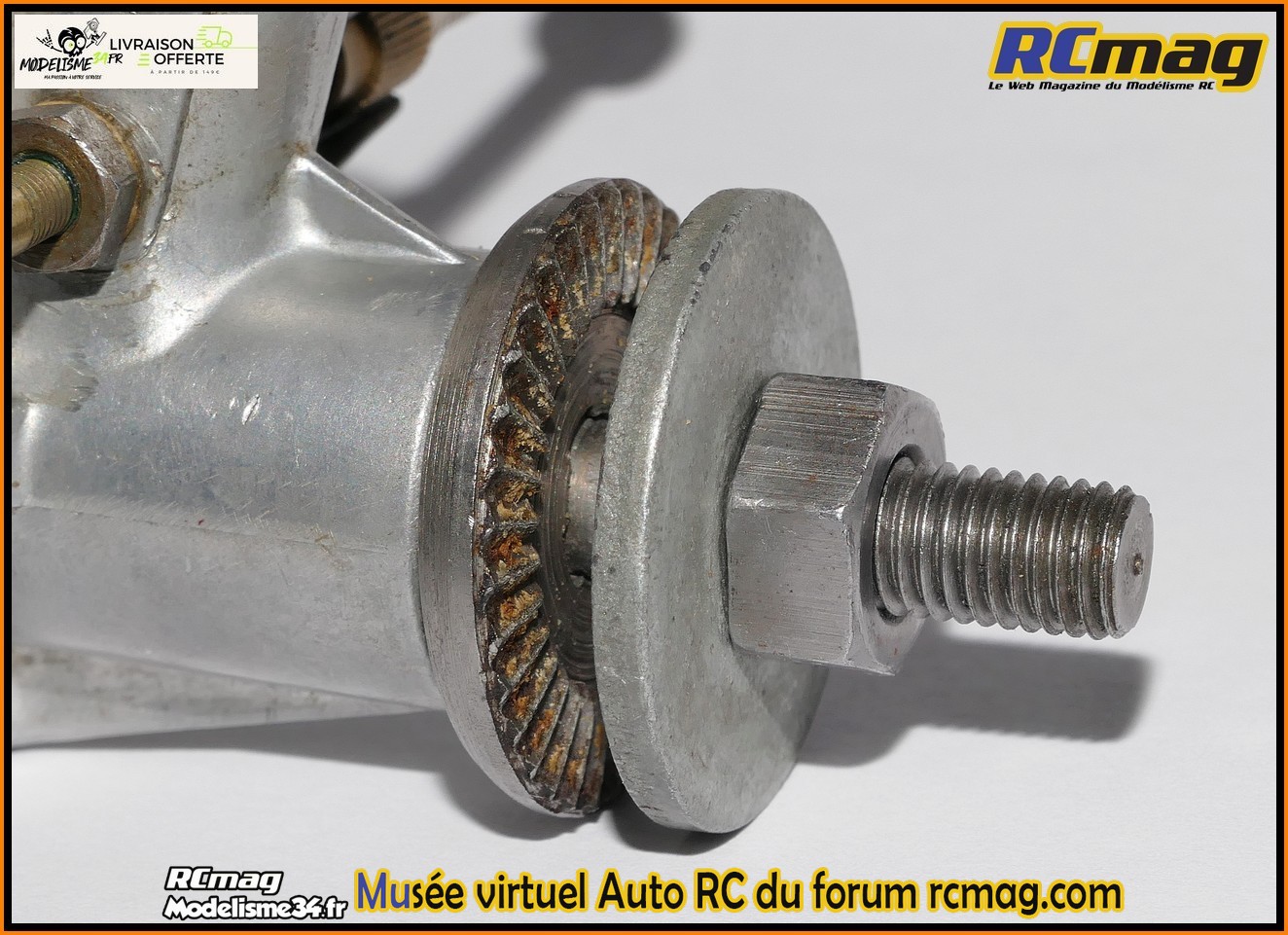

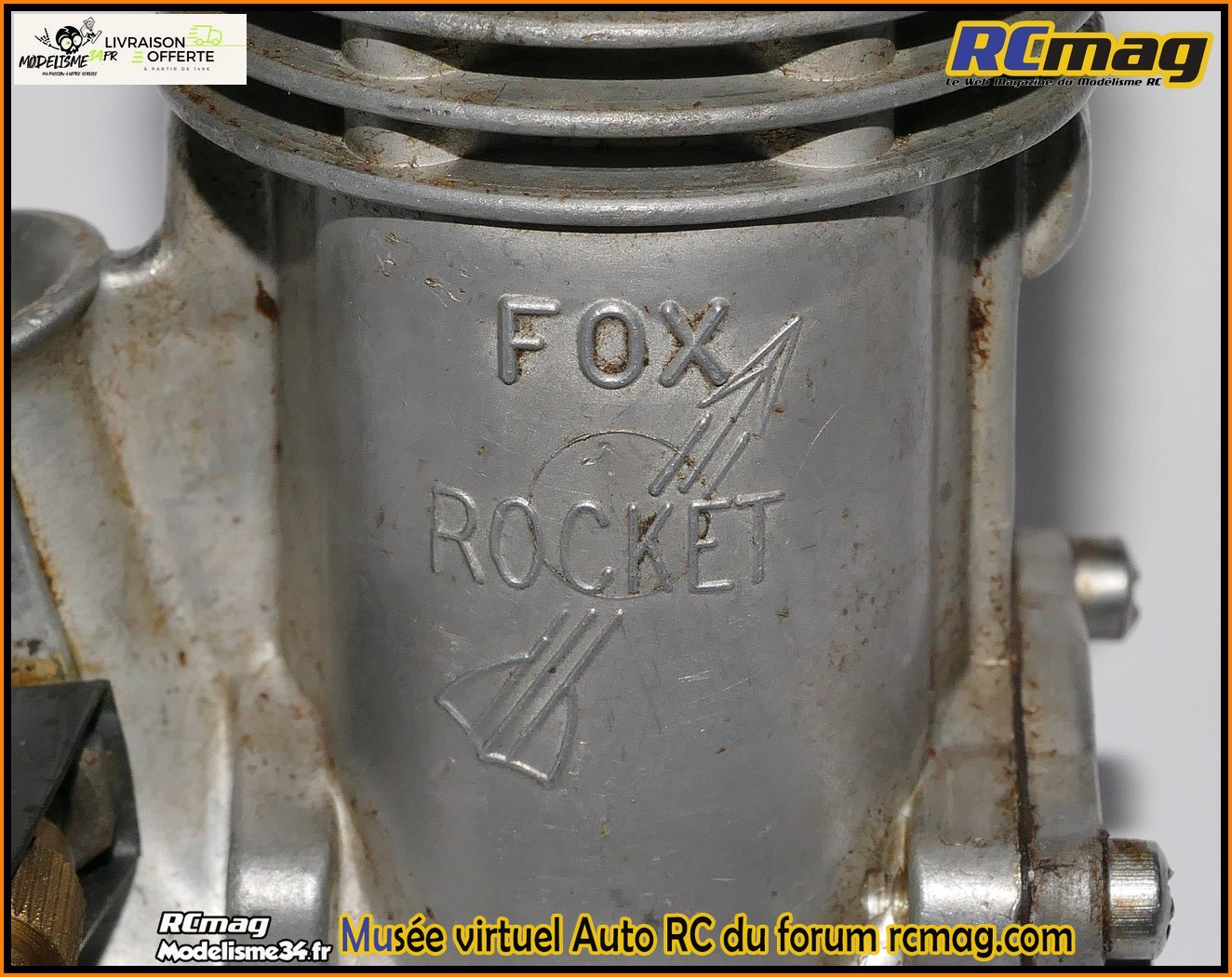

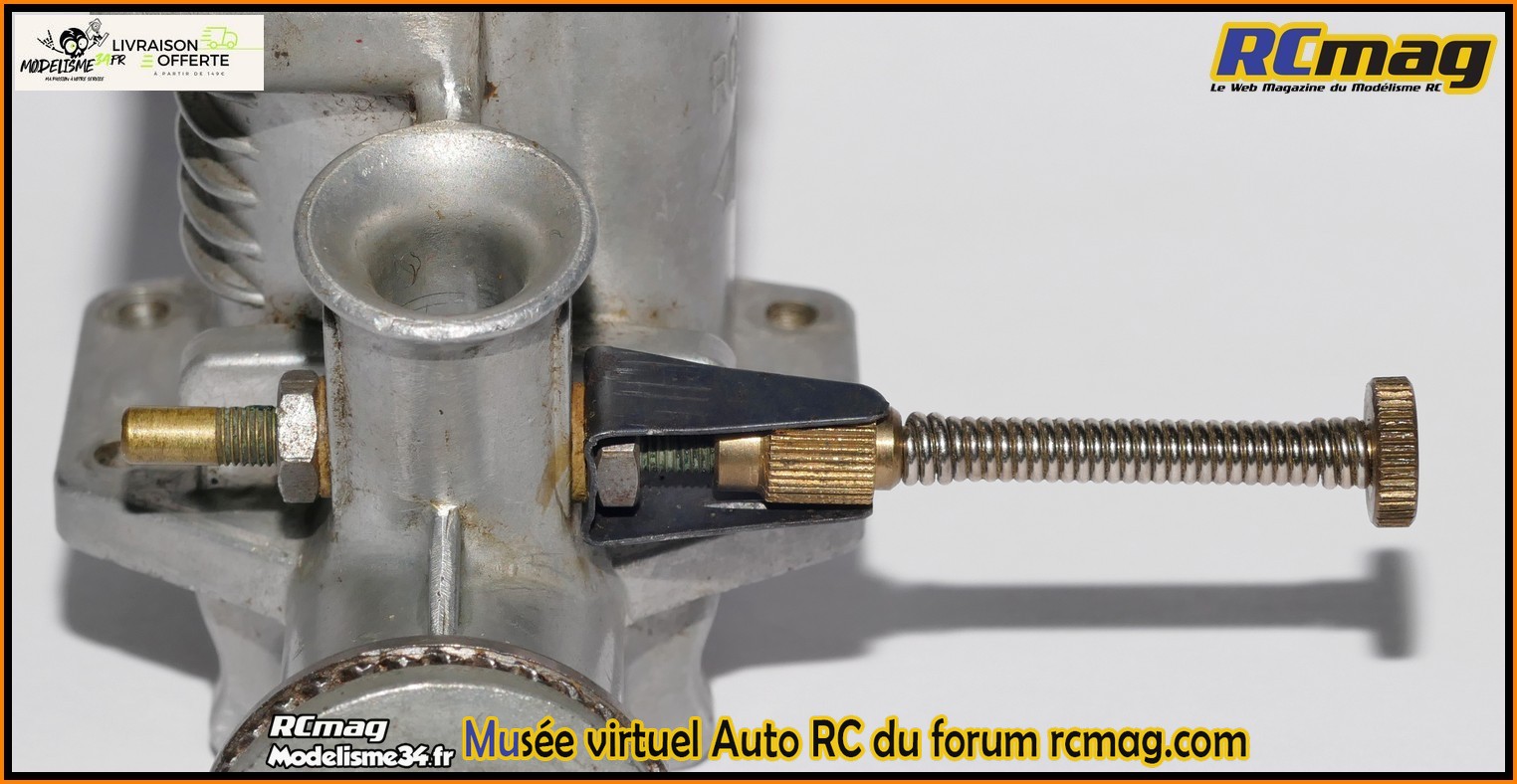

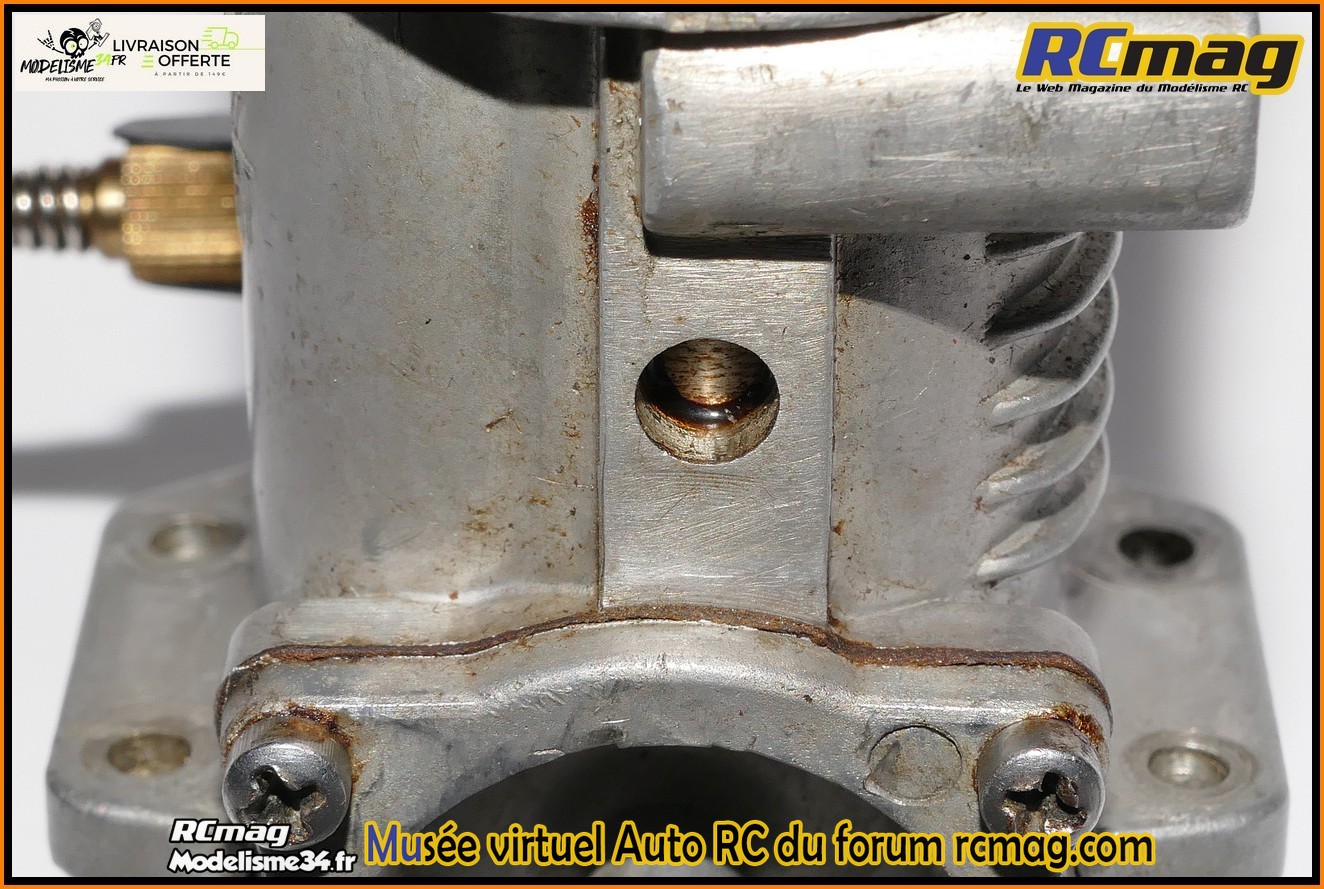

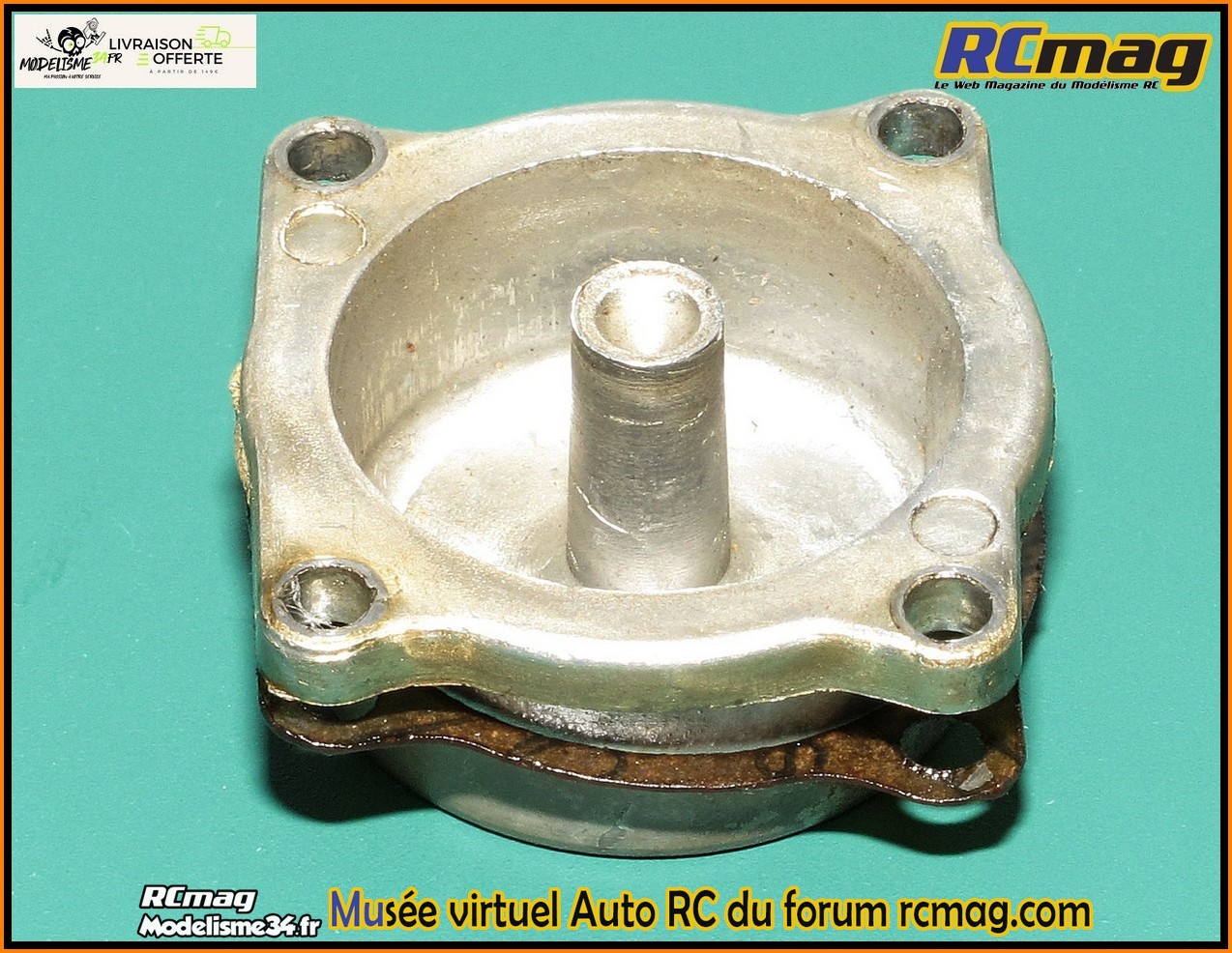

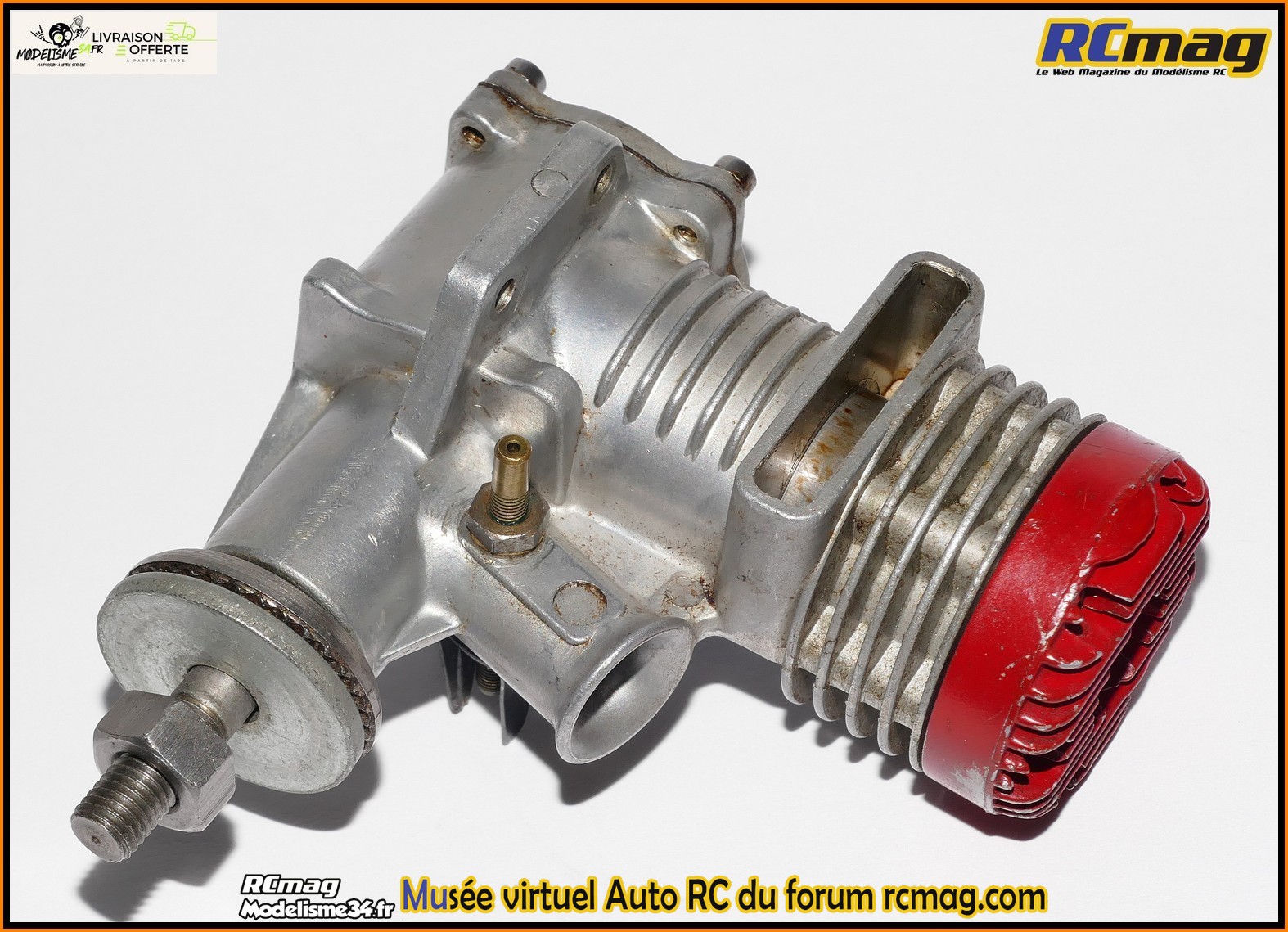

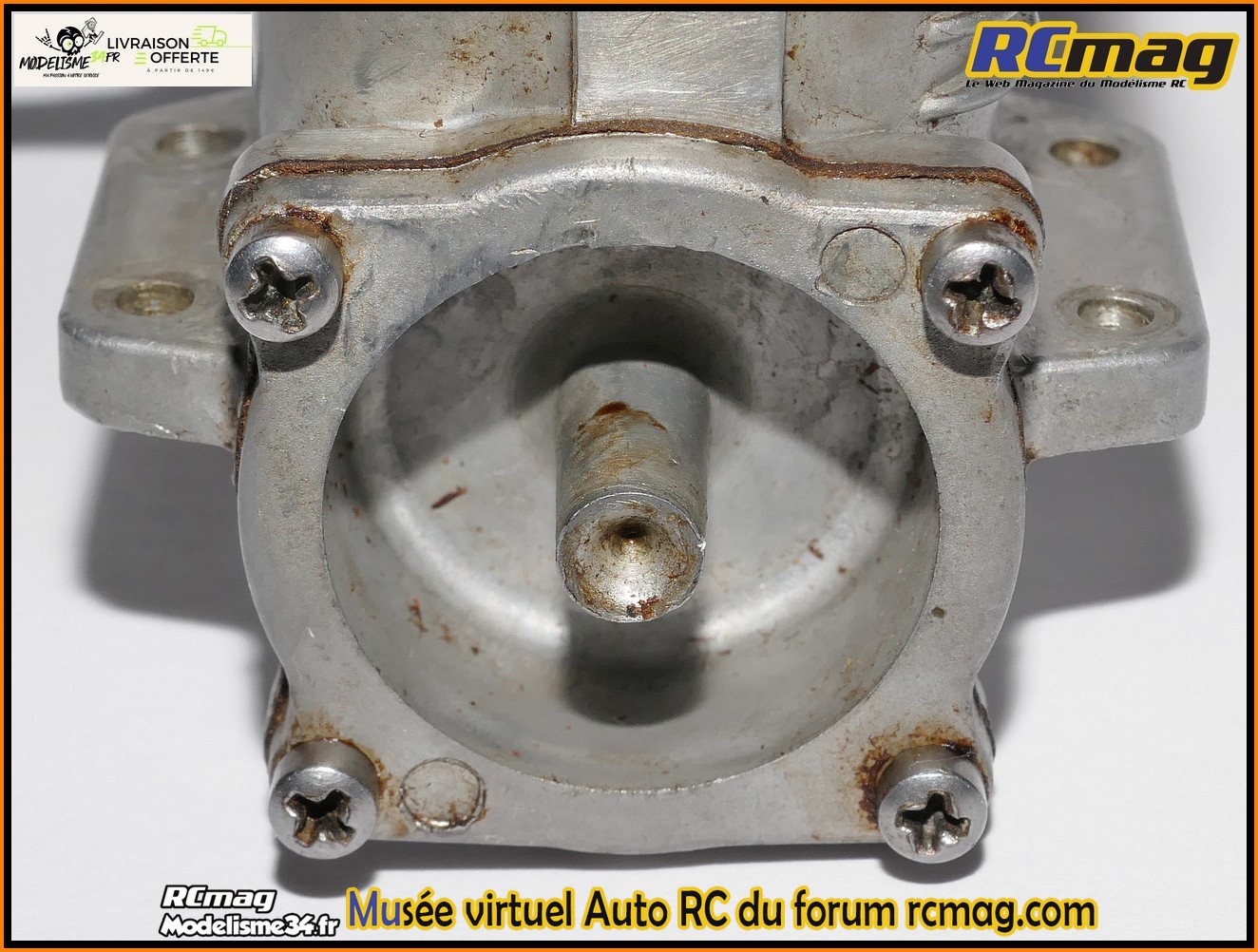

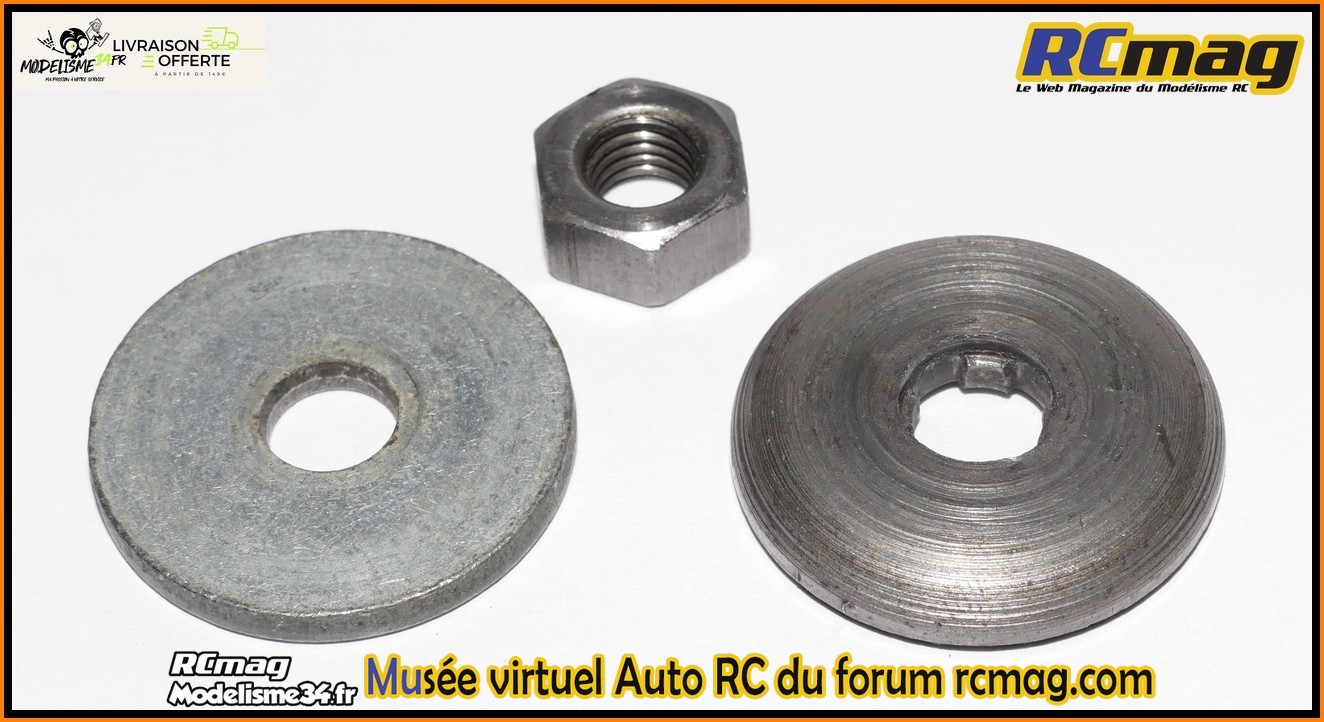

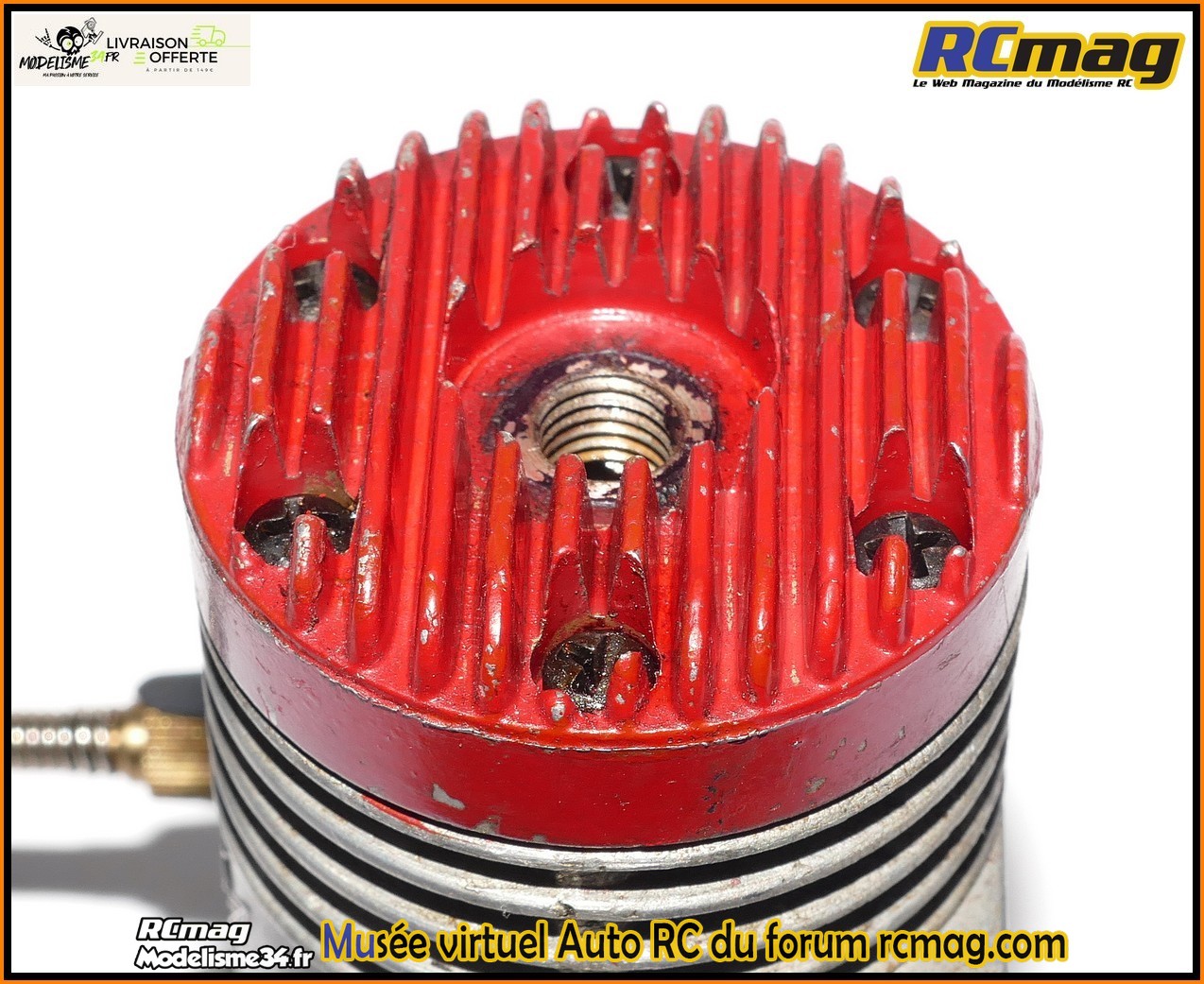

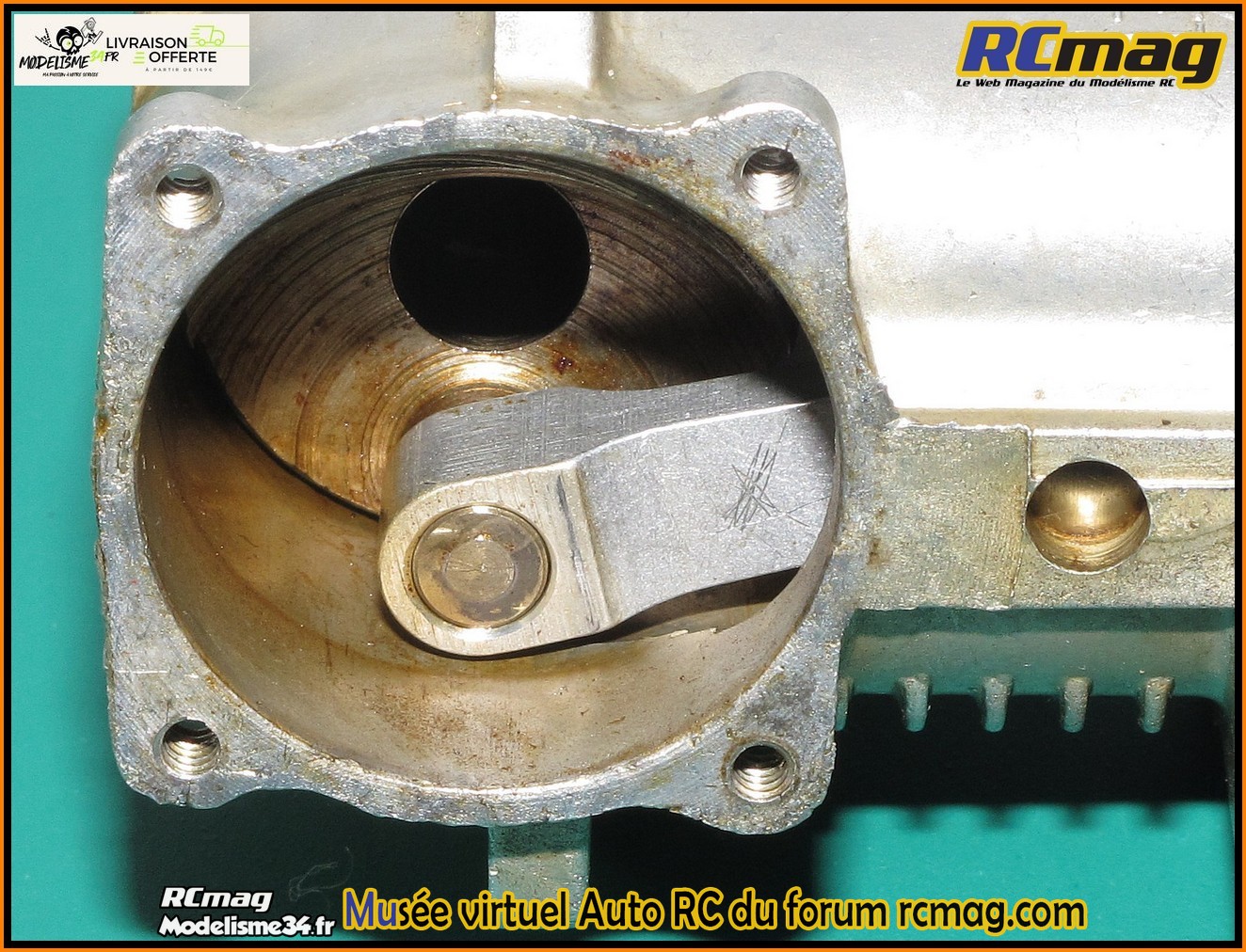

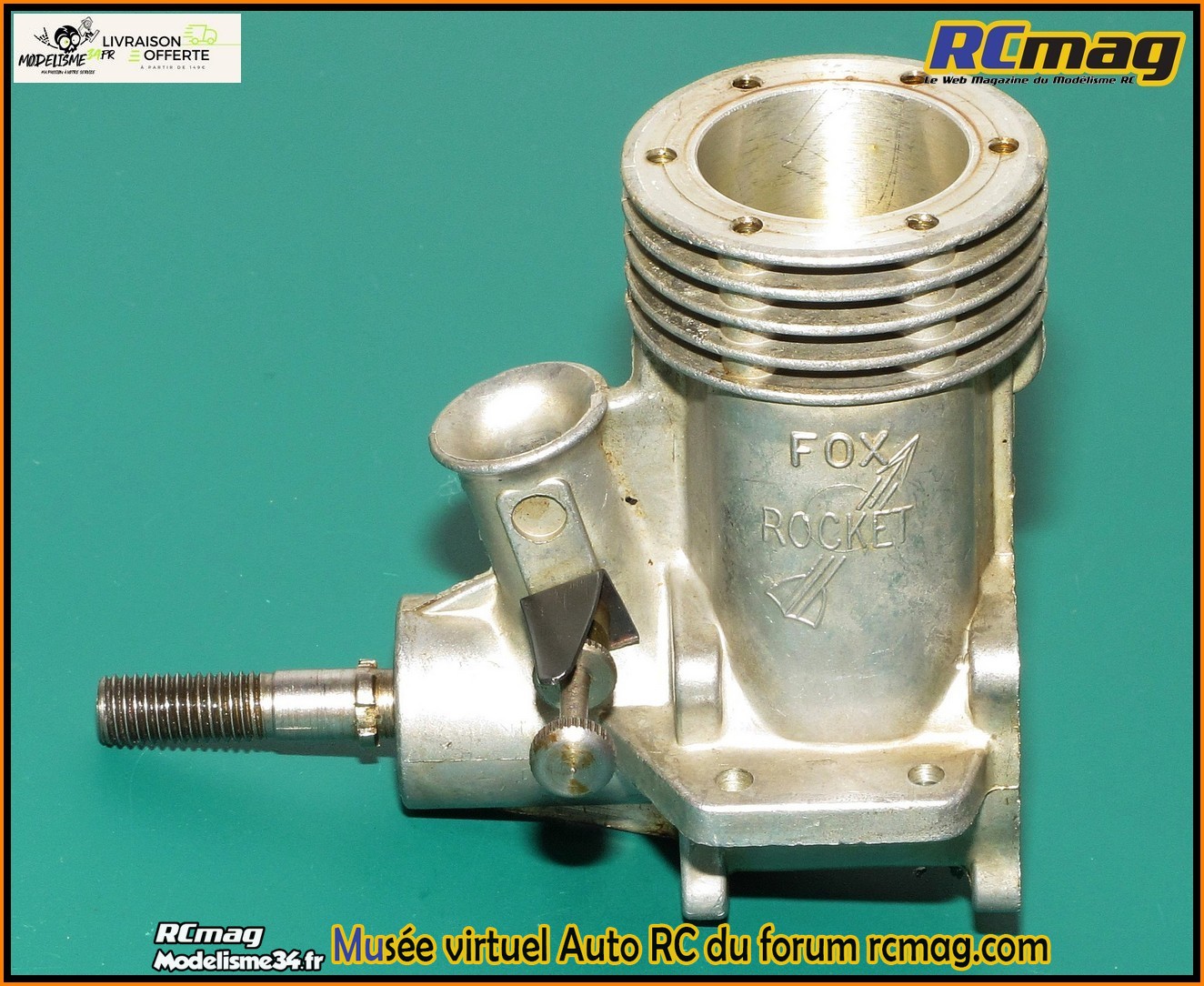

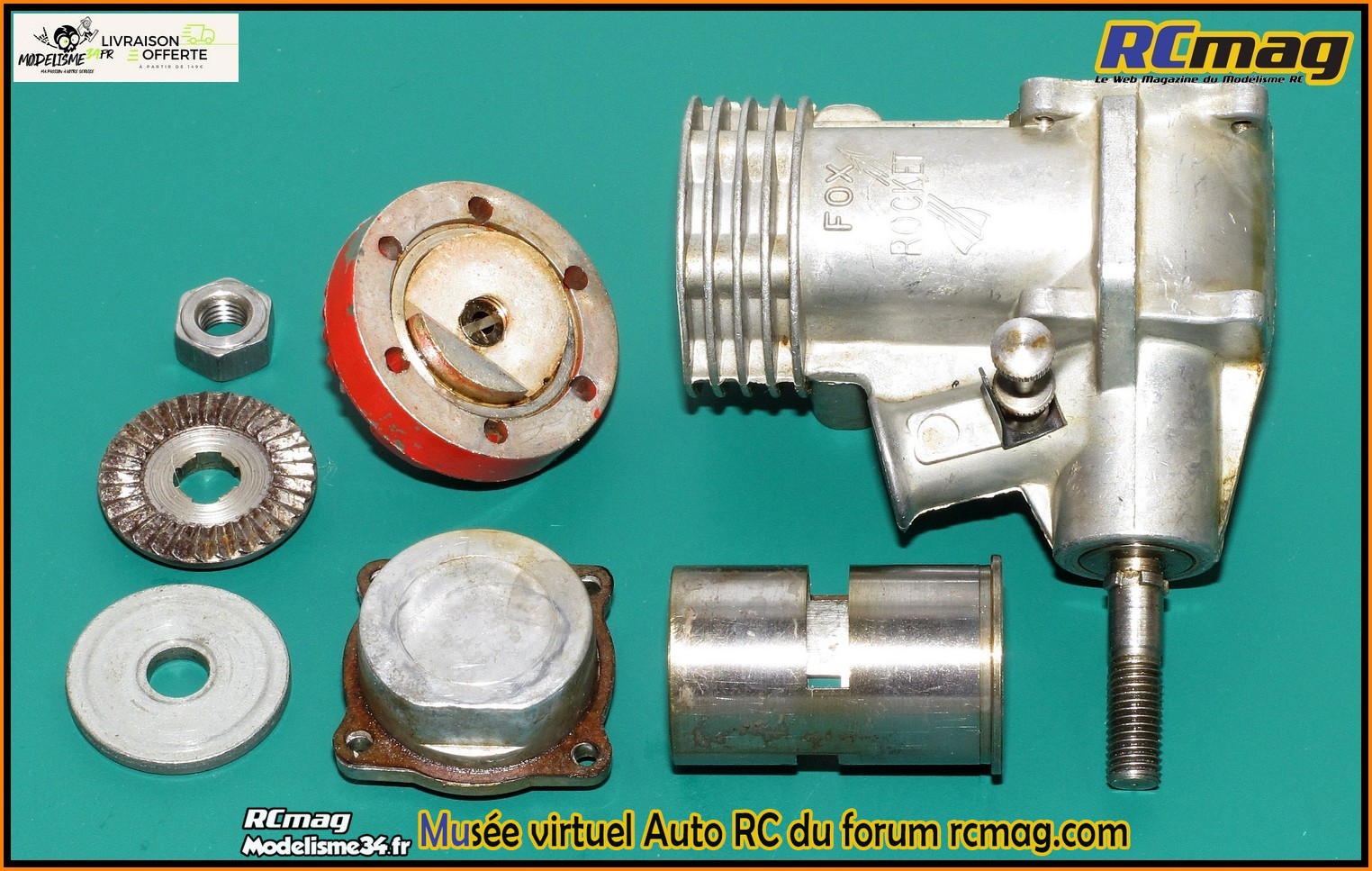

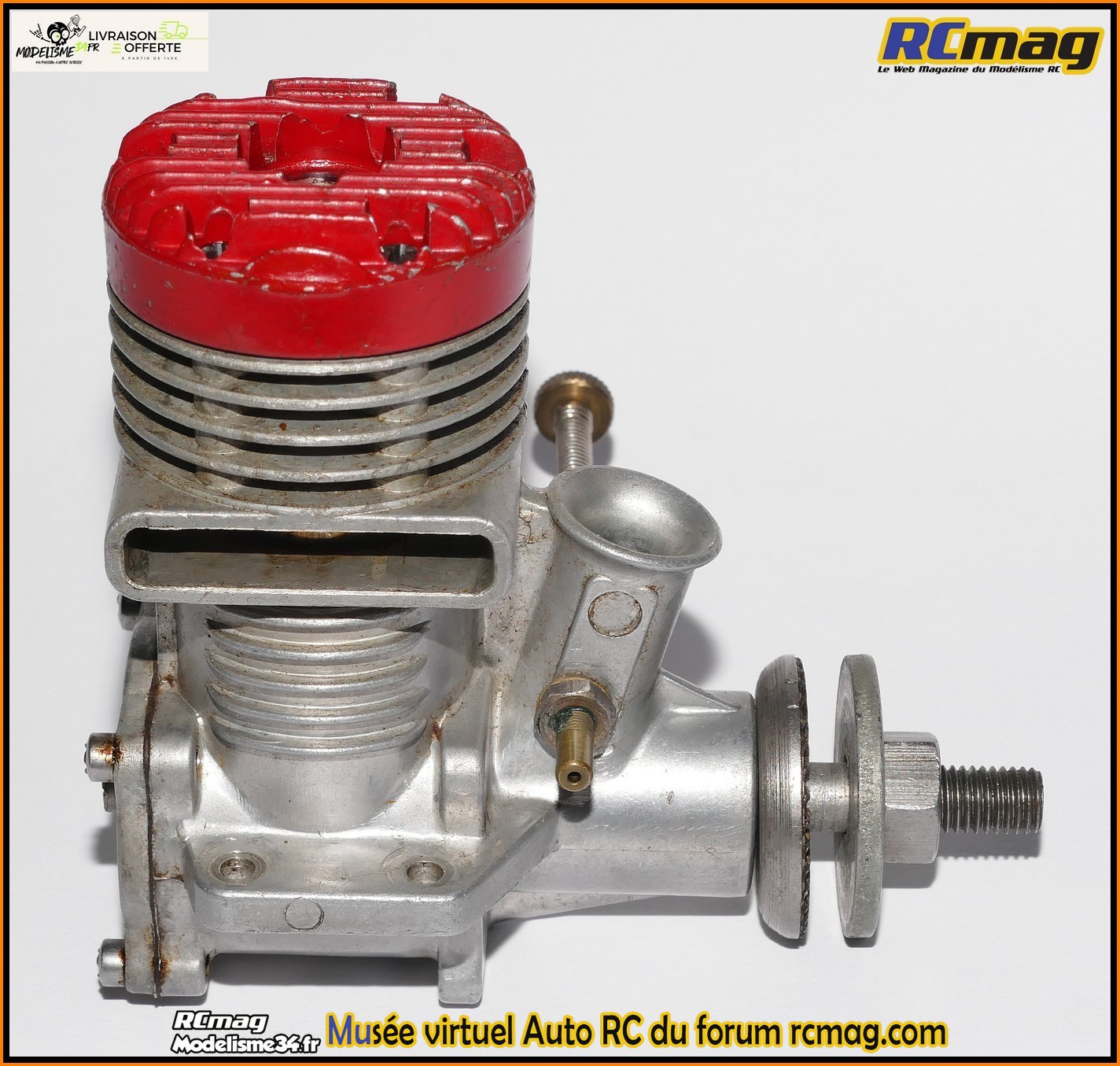

Fox 35 Rocket C/L de 1960 - Musée Virtuel de RCmag.com     La boite de notre Fox 35 Rocket de 1960. Bien abimée mais a 65 ans passés ...                 Ce moteur Fox 35 Rocket C/L de 5,8cc date de 1960 ( informations a confirmer ).  La culasse est classique, assez grossière et est fixée par 6 vis cruciformes. Sur cette version Rocket elle est "peinte" en rouge.  Le logo Rocket sur le carter.  Il me semble que ce trou permet de démonter l'axe du piston ( a confirmer ).  La sortie d'échappement rectangulaire. Il me semble qu'il était utilisé en échappement libre pour du vol circulaire. Catégorie très populaire avant la démocratisation des ensembles RC.  Le bouchon de carter classique ce qui n'est pas toujours le cas chez Fox.    Pas de carburateur mais juste une arrivée de carburant et le pointeau de richesse.    A noter l'entrainement du plateau d'hélice qui est particulier avec 4 grosses cannelures. On peut voir le palier avant en alliage de cuivre.   Le plateau d'hélice et son écrou de fixation.  Le moteur en pièces détachées.    Le bouchon de carter avec son joint papier.  Bouchon de carter démonté on découvre la bielle alu et le maneton du vilebrequin. Étonnement il ne semble pas y avoir de bague sur la tète de bielle.   La culasse avec sa bougie a "barrette" et la forme particulière de la chambre de combustion.  Le piston en acier avec un "déflecteur" a l'opposé de l'échappement.    La chemise avec 2 énormes transferts ( un pour l'échappement et un pour l'admission ).    Pour le reste du moteur je n'ai pas osé le démonter complètement. Il faut semble t'il extraire l'axe de piston et j'ai eu peur de l'abimer. |
|
