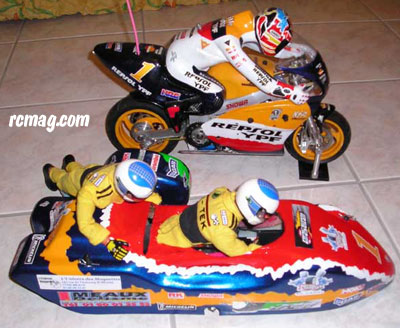

Caliméro est un habitué des réalisation hors norme et sur rcmag.com vous avez déjà pu découvrir
rubrique loisir sa moto et son MT Tamiya..



Cette fois ci, il s'agit d'un side-car de piste a l'échelle 1/6ème.
Le châssis est aux dimensions du règlement FIM.
la transmission provient d'une kyosho 1/10ème TR15 avec
boite de vitesse de Pure Ten Alfa.

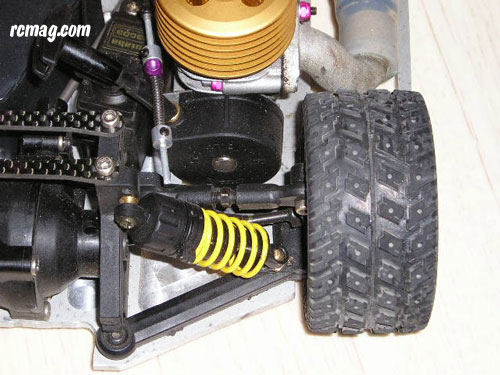

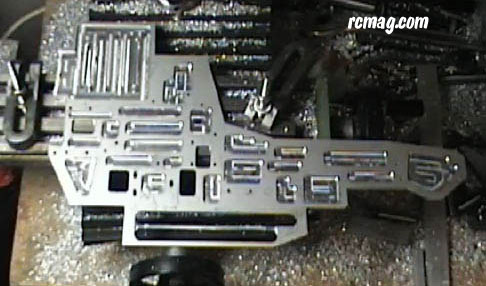

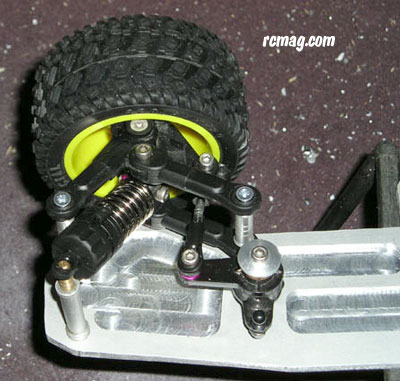

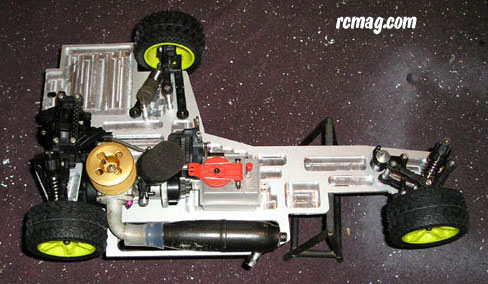

voilà le premier jet du projet: transmission sur une seule roue et châssis fraisé par le dessus.
l'inconvénient était le surcroît de rapport poids/puissance, qui provoquait un tête a queue a chaque accélération.
La solution a donc été de faire un châssis avec deux roue motrices et un différentiel.

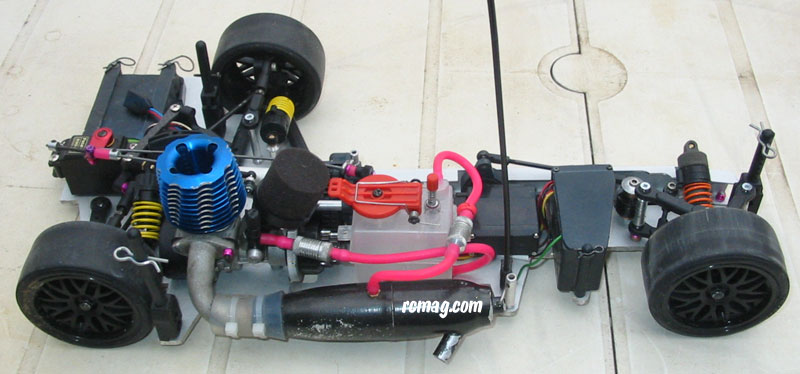

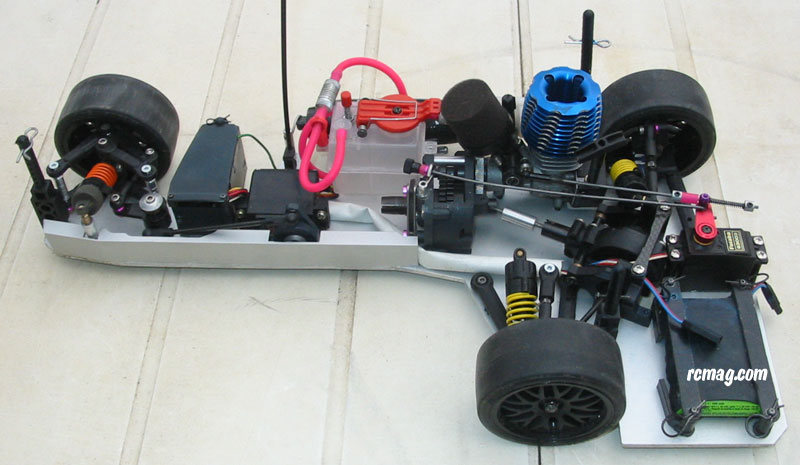

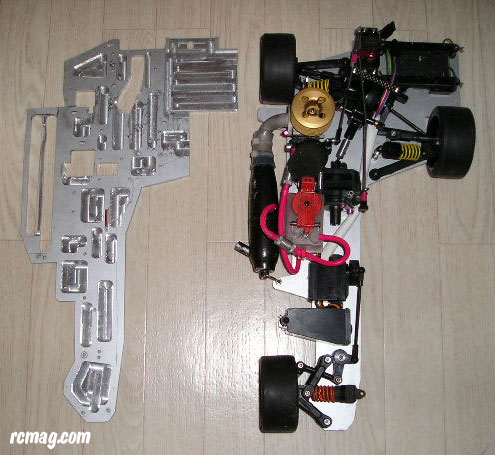

voilà le résultat du deuxième châssis, avec l'accus placé à gauche pour compenser le manque de pois du "singe".

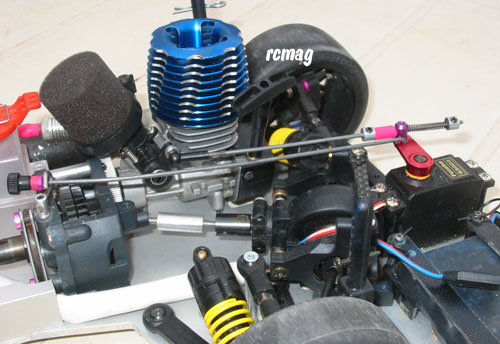

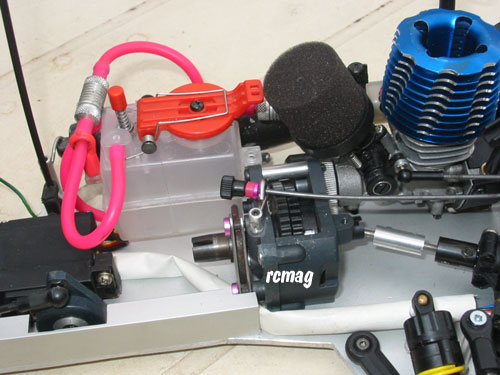

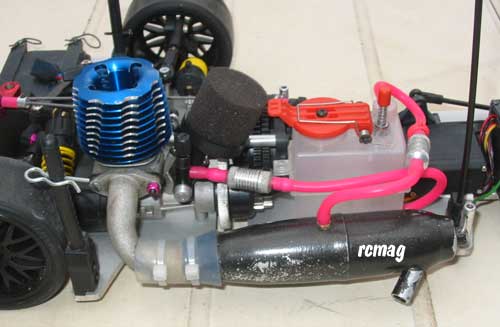

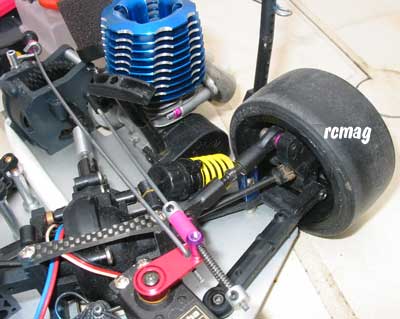

La culasse option est de rigueur afin de permettre une meilleure dissipation des calories du petit GS15
et pour une meilleure santé du moteur le réso option Kyosho a été ajouté.

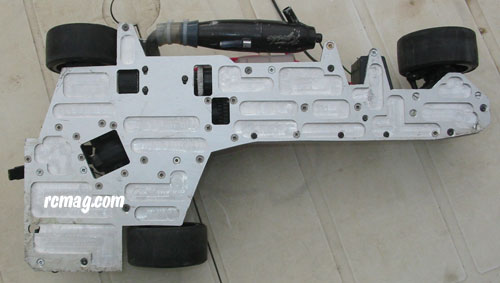

le châssis a cette fois été fraisé par le dessous.

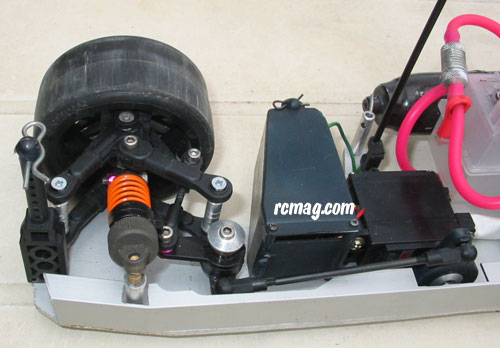

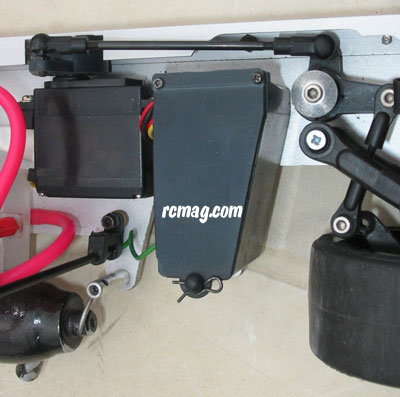

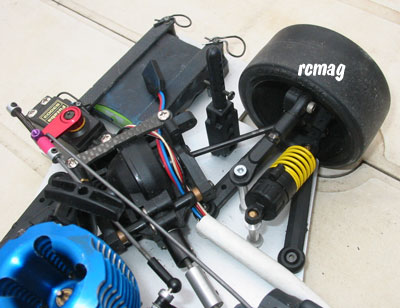

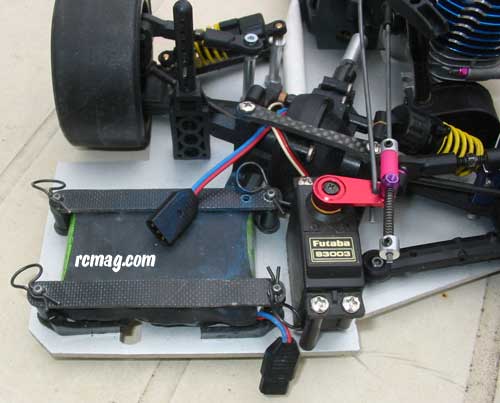

 le boîtier de protection de récepteur provient de la boite radio complète du TR15 qui a été découpée.

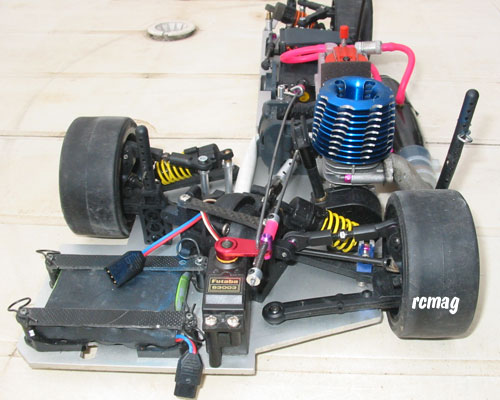

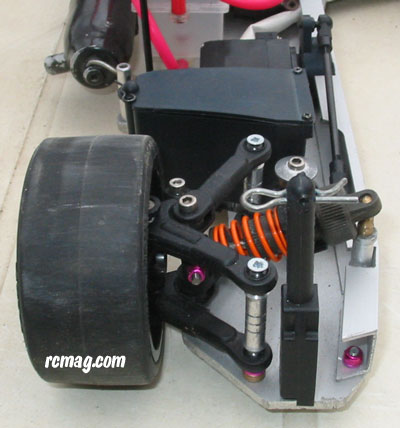

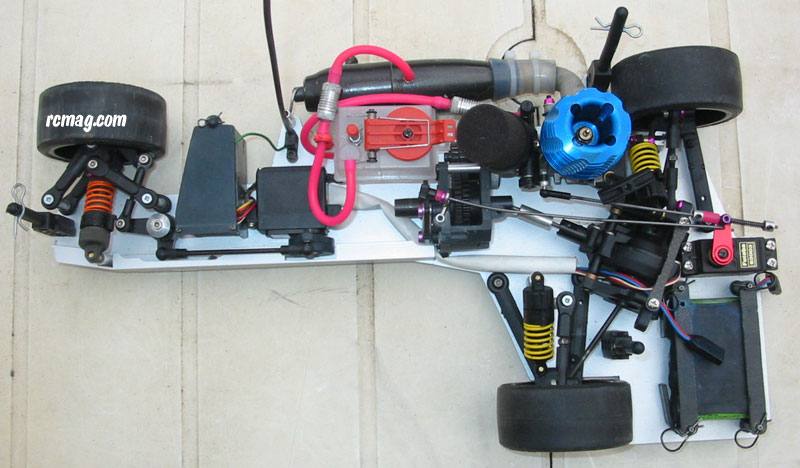

voilà la version "quasi" définitive , car il persiste encore quelques défauts de comportement: à l'accélération le side a
tendance à partir à droite. Après réflexion il s'est avéré qu'il fallait faire comme sur les vrais, c'est à dire retirer la
 suspension au niveau du "panier"


voilà le résultat...

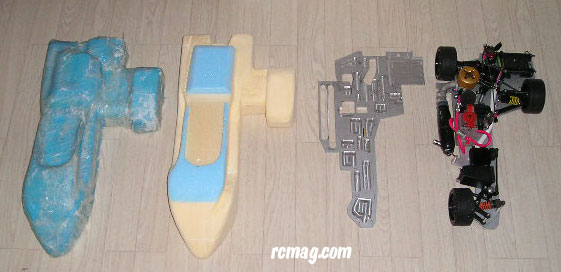

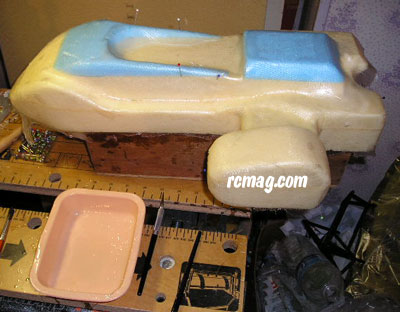

Pour la confection du carénage, un moule positif à été fait en plaque de polystyrène d'isolation. Le premier moule à été
recouvert "bêtement" de résine polyester (à base de styrène) , celui ci a fondu....


le deuxième moule a été , ce coup ci, recouvert de satin de verre et de résine pour planche à voile. Cette résine ne
 ronge pas le polystyrène... le tout a été recouvert de gel-coat blanc pour avoir un aspect lisse, poncé puis peint.

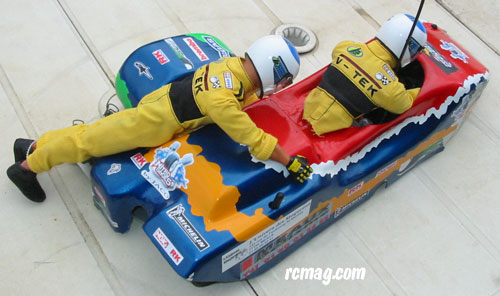

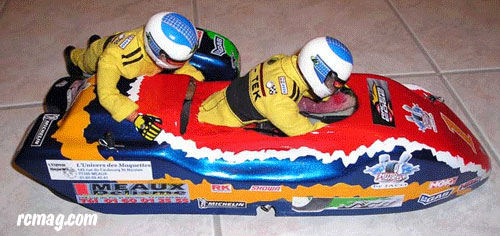

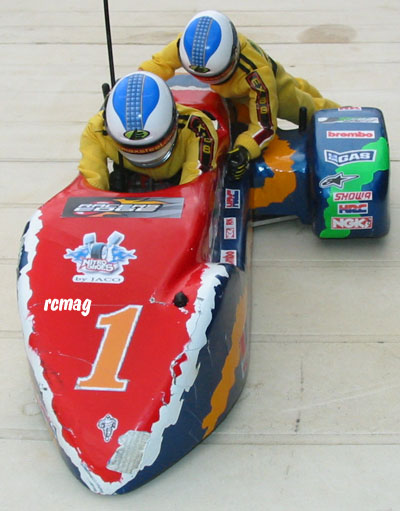

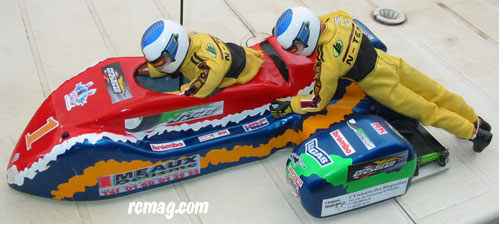

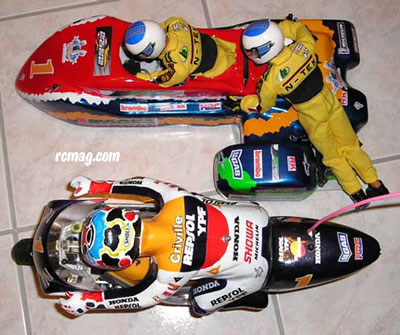

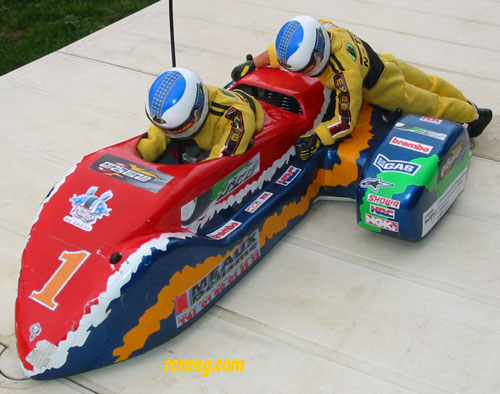

le pilote et le singe sont des jouets: des Maxx Steal...et oui on fait avec ce que l'on peut. L'inconvénient c'est que le
carénage complet avec pilote et singe , pèse 670 grammes.

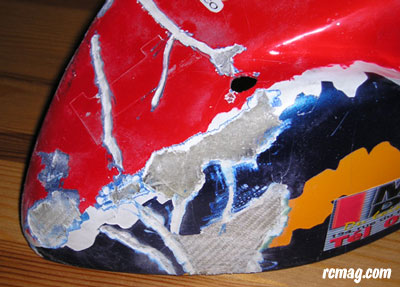

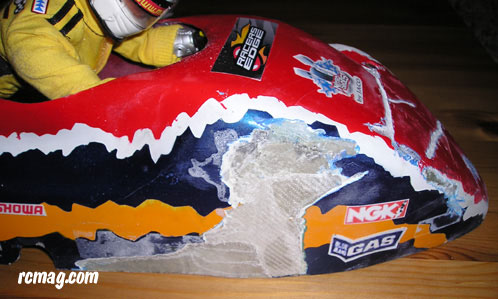

Voilà l'état du carénage lors d'un essais au circuit des Marmousets. Sortie de piste en bout de ligne droite.

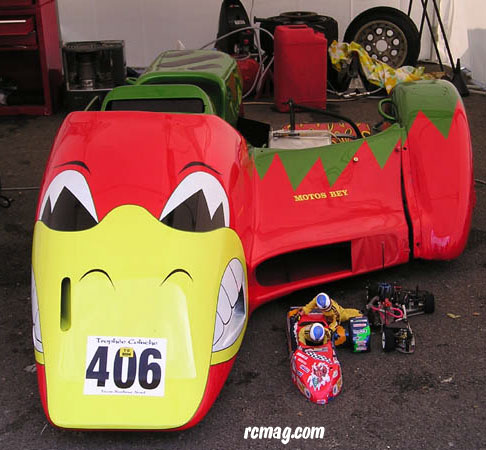

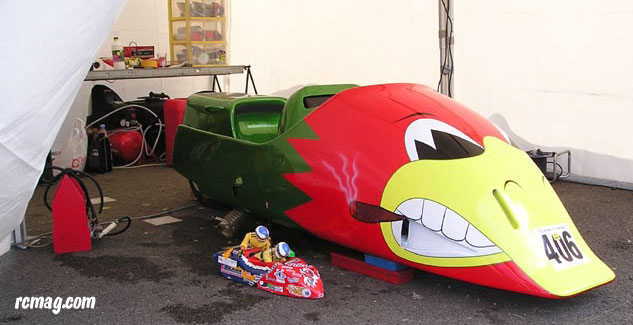

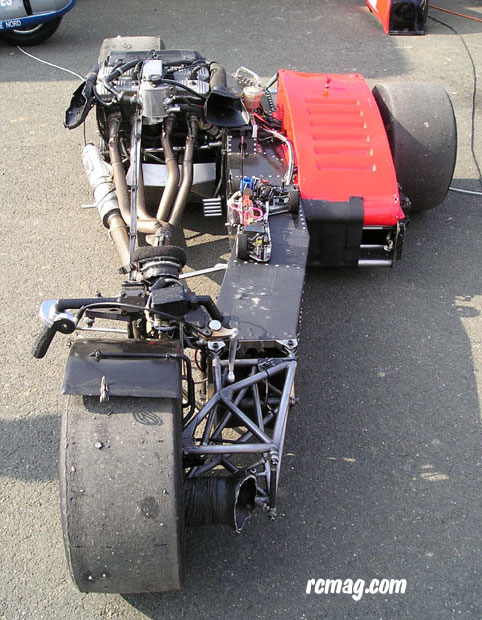

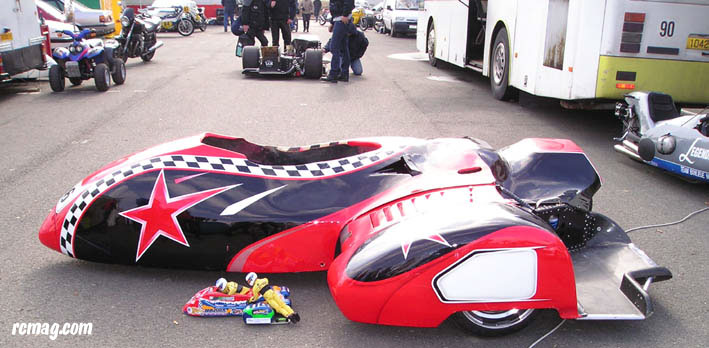

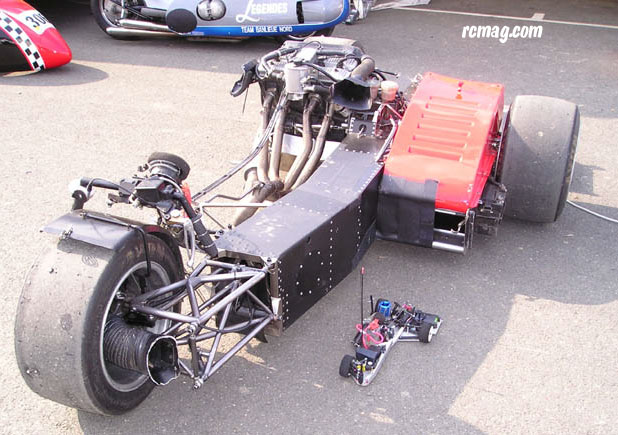

Voilà le vrai side-car F1 qui a servi à la prise des côtes et réalisation de celui de CalimeroSF501.
Il est engagé en Championnat de France OPEN de vitesse.
Ces photos ont été prise au circuit Carole lors du Trophée Coluche.



Là c'est un clin d'oeil à notre ami COINCOIN...avec en photo un side-car à châssis court et moteur de 600cc



Auteur : Coin Coin
Le Side Car de Caliméro filmé
sur le circuit des Marmousets
11.2 MO / 2.52
Vidéo Side Car
