Montage du Serpent Spyder SRX2 Short Course





Remerciements à Modelpro qui nous permet de vous faire cette présentation.

La boite



Le couvercle de la boite en carton avec une sérigraphie soignée et une vue de la voiture avec sa carrosserie.


A l'ouverture de la boite on découvre la documentation, les pièces en sachets classées par étapes de montage ....
Un bon point, contrairement à d'autres marques, on retrouve des jantes et une carrosserie.


Le contenu de la boite. Dans les sachets on trouve la visserie nécessaire pour chaque étape de montage, ce système évite les erreurs et fait gagner beaucoup de temps.

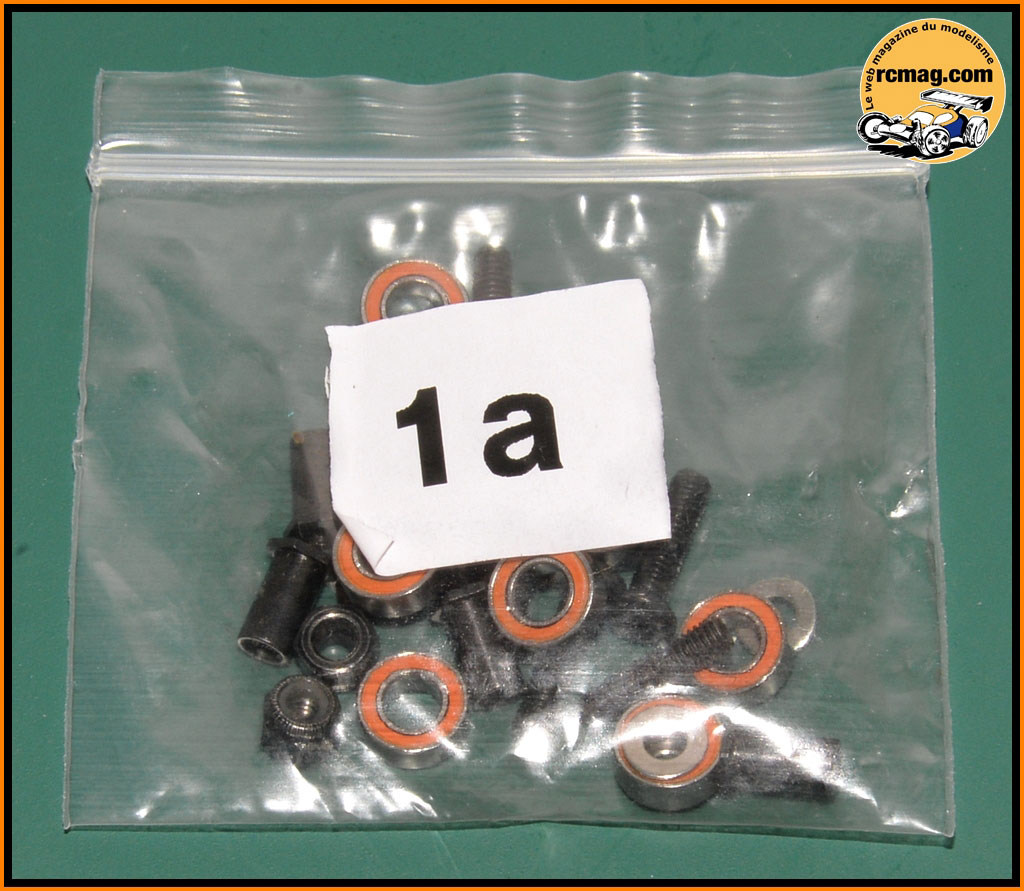

Pratique, dans les sachets la visserie et les roulements sont rangés à part.

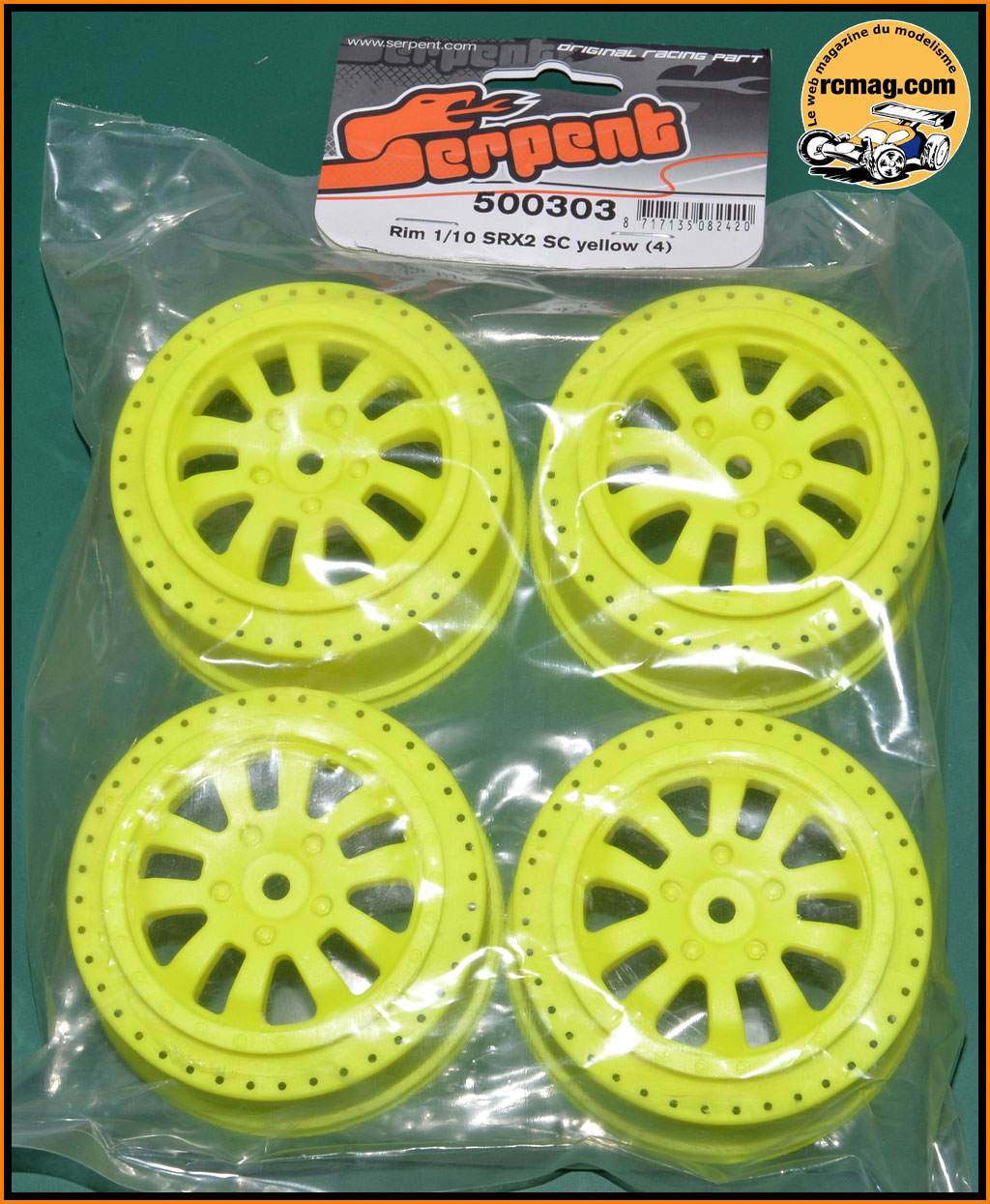

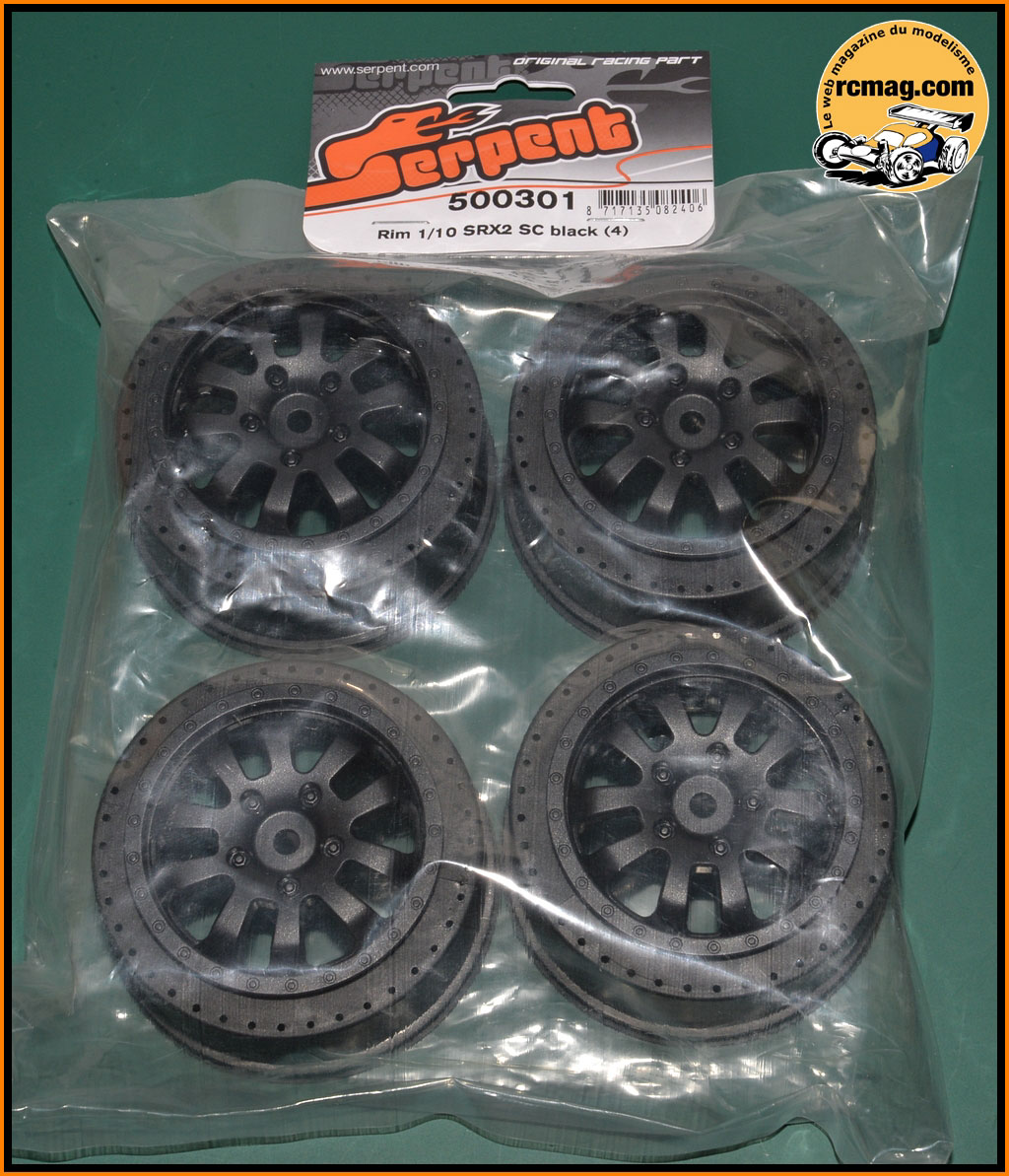

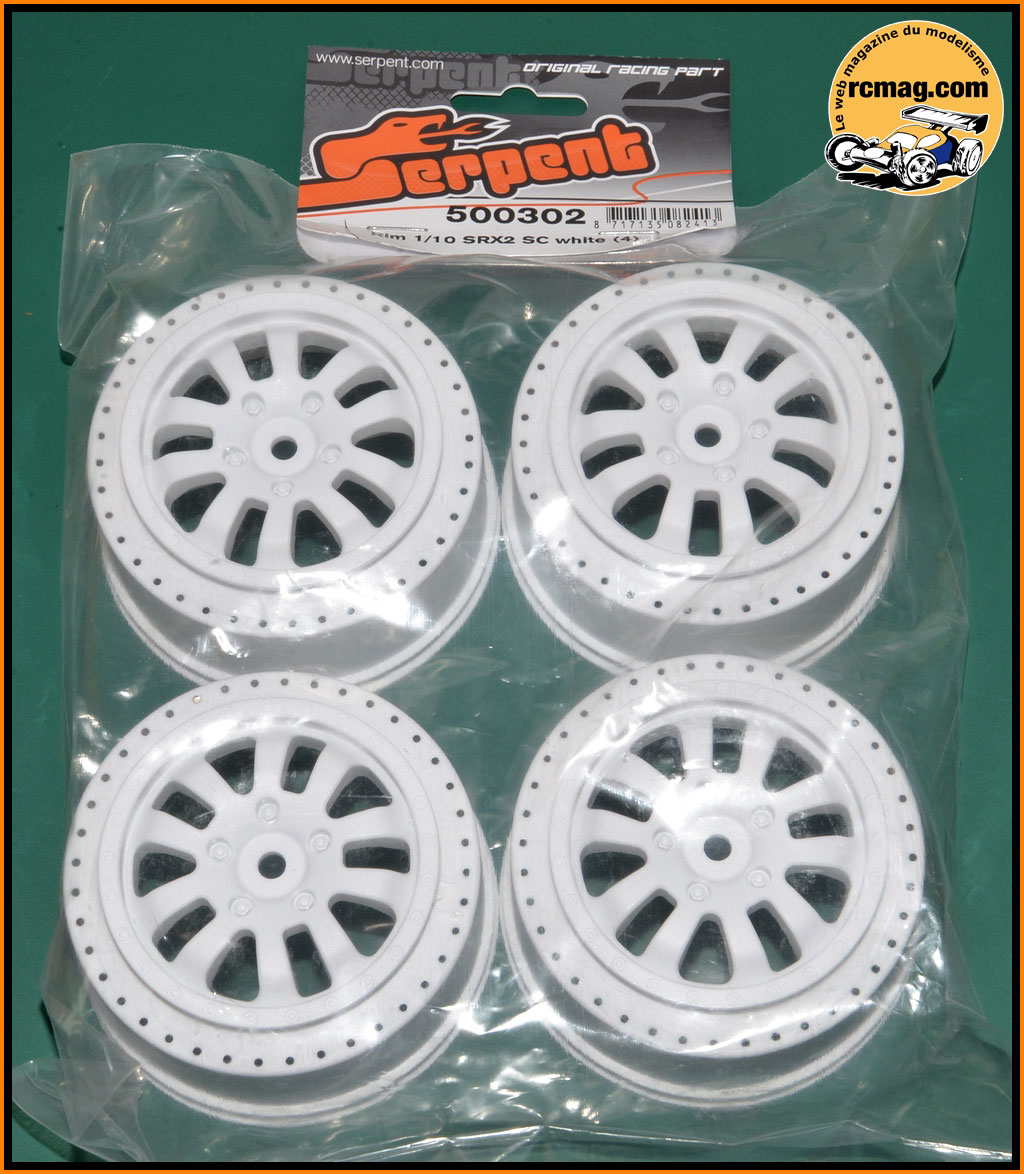

Les jantes Serpent d'un poids de 24gr ce qui est dans la moyenne basse de la catégorie. C'est même les plus légères que j'ai eu l'occasion de vous présenter.
A signaler la multitude de trous sur la face externe de la jante pour l'évacuation de l'air. Elles sont assez souples et le déport est identique à Losi et Associated.

Comme les pièces Serpent ne sont pas très chères et que Racing Expérience est un important distributeur, on peut espérer que ce soit prochainement facilement disponible.
C'est hélas rarement le cas dans cette catégorie.


Jantes noires : 500301


Jantes jaunes : 500303


Jantes blanches : 500302


La carrosserie de boite qui est livrée avec ses caches pour les vitres.


Et aussi ses dérives aérodynamiques.


La planche de décoration spéciale carrosserie short course.


De l'huile pour les amortisseurs et deux pots de graisse pour le différentiel et la transmission.

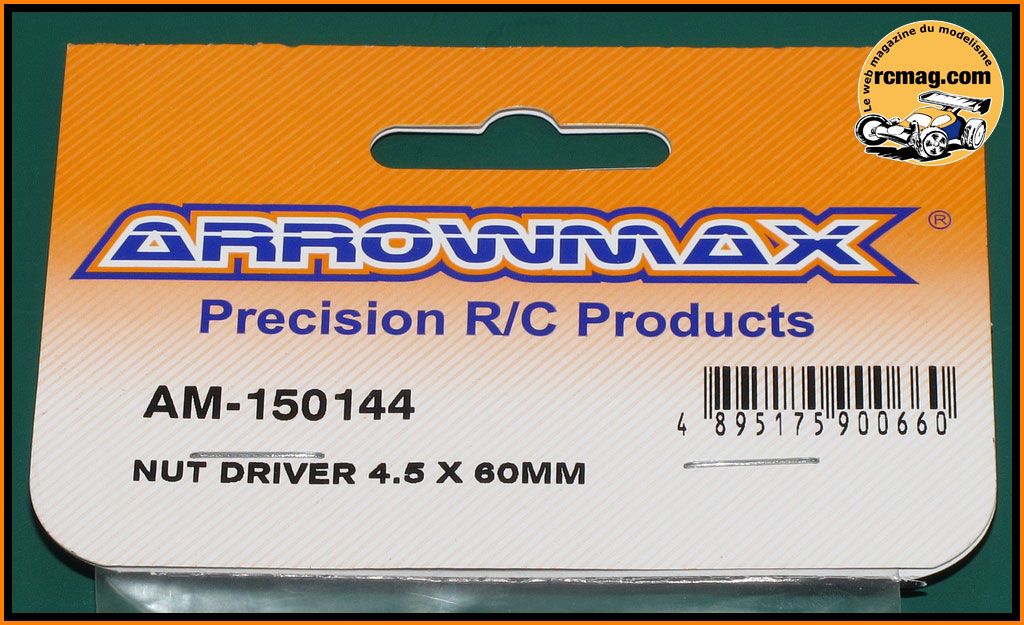

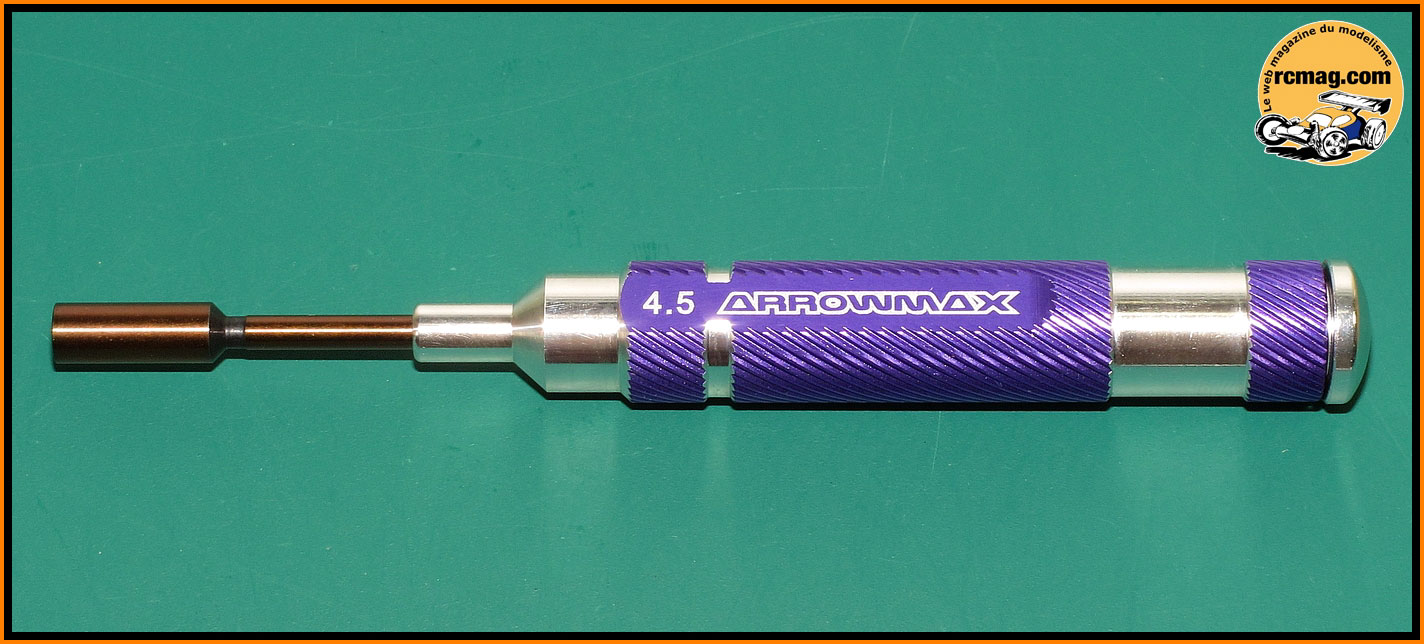

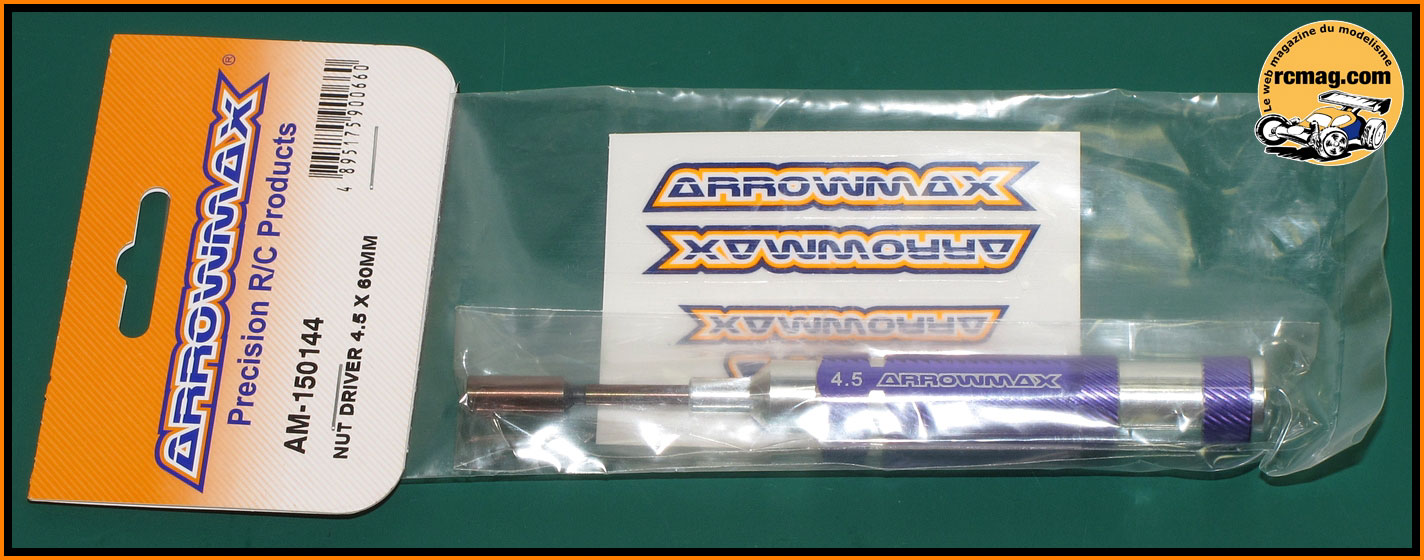

Un regret pour l'absence d'outillage, un clé à tube de 4,5mm m'a vraiment manqué pour le montage des rotules.



L'achat de ce type de clé me semble indispensable.
Arrowmax AM-150144

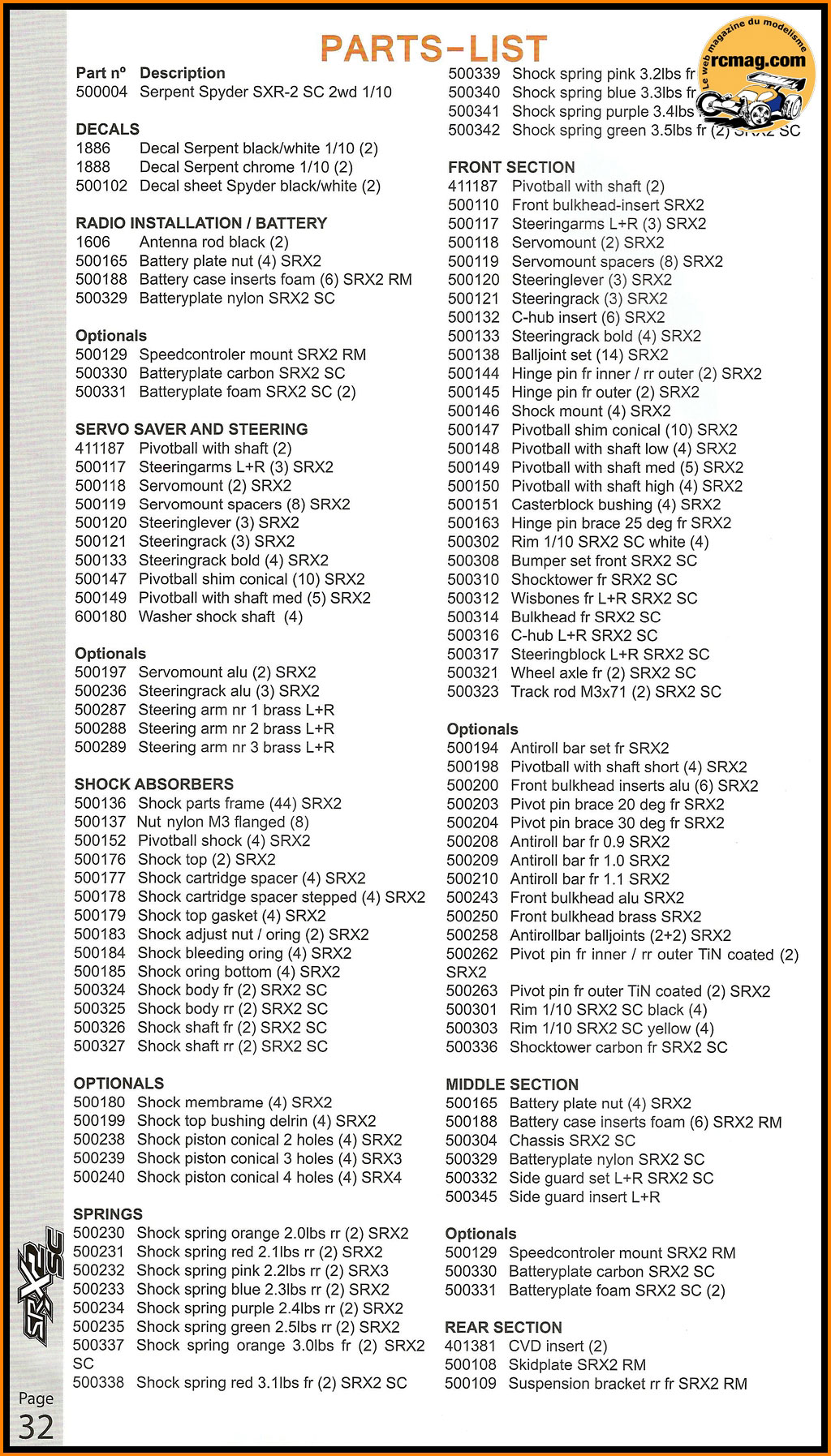

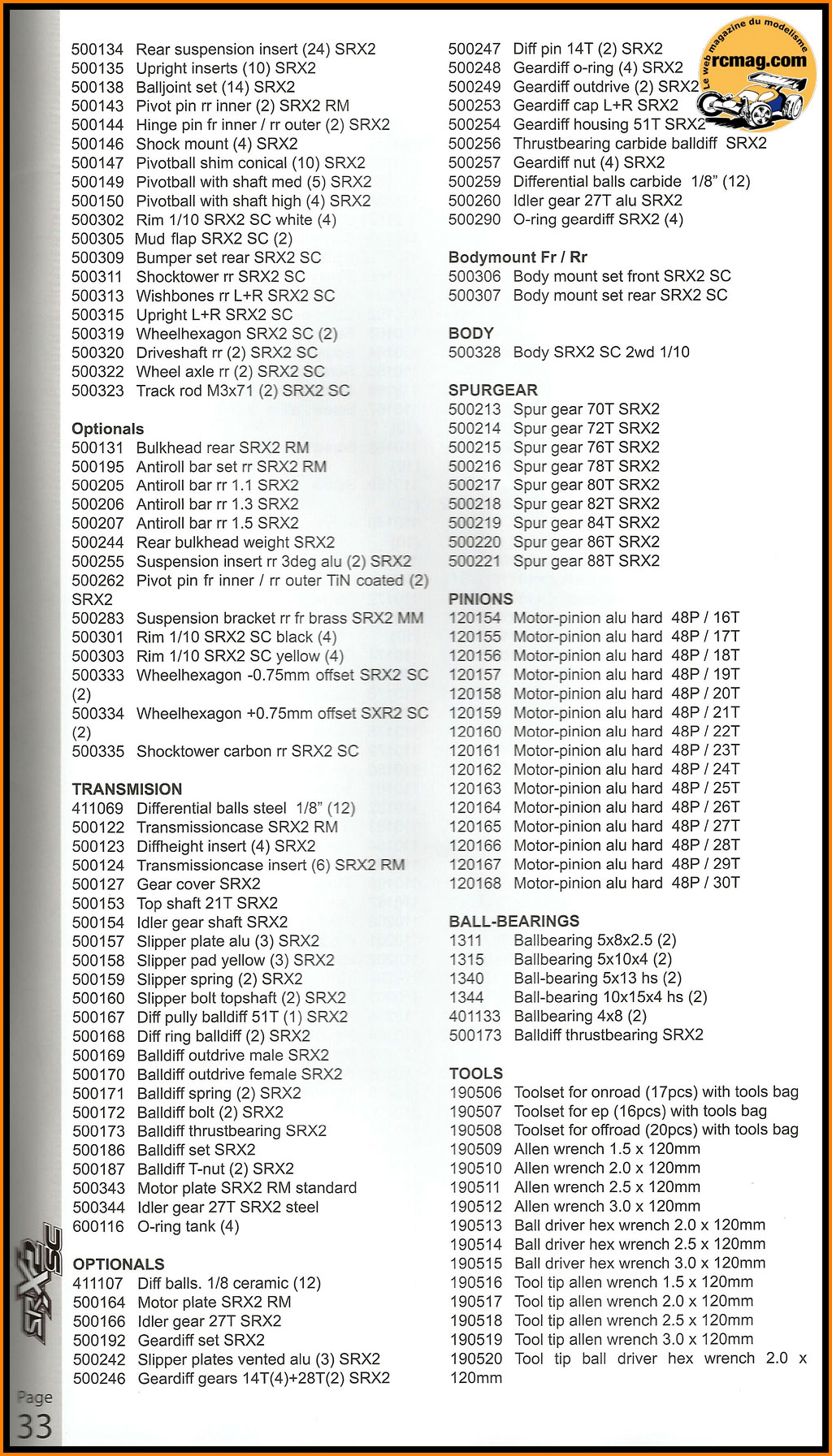

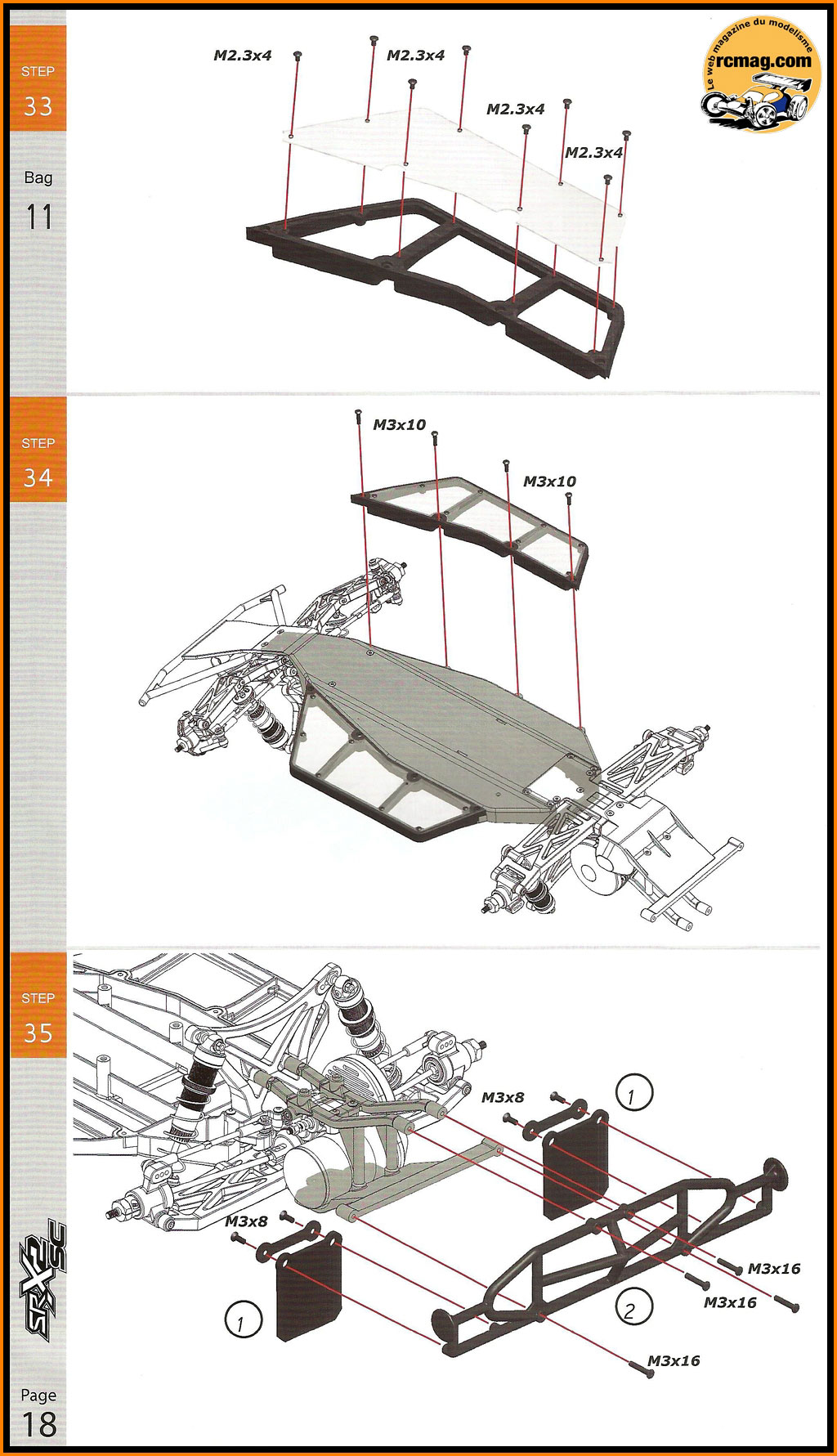

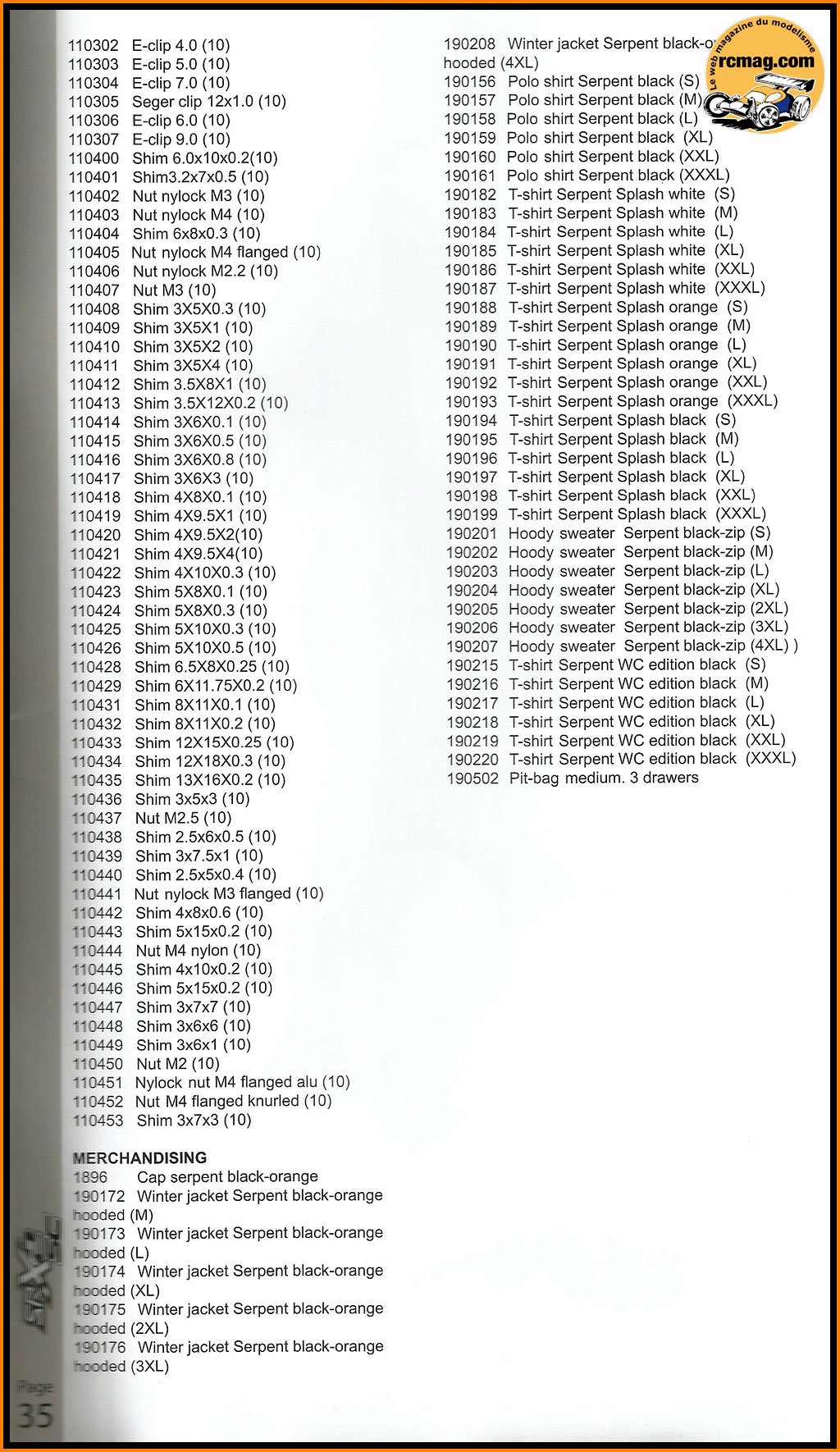

Toute la documentation livrée avec le kit, les 3 planches d'autocollants, la notice de montage en anglais, les 2 fiches de réglages ( vierge et de base ).


Avec le kit on retrouve 2 planches d'autocollants en noir et blanc uniquement, un peu tristounet ...

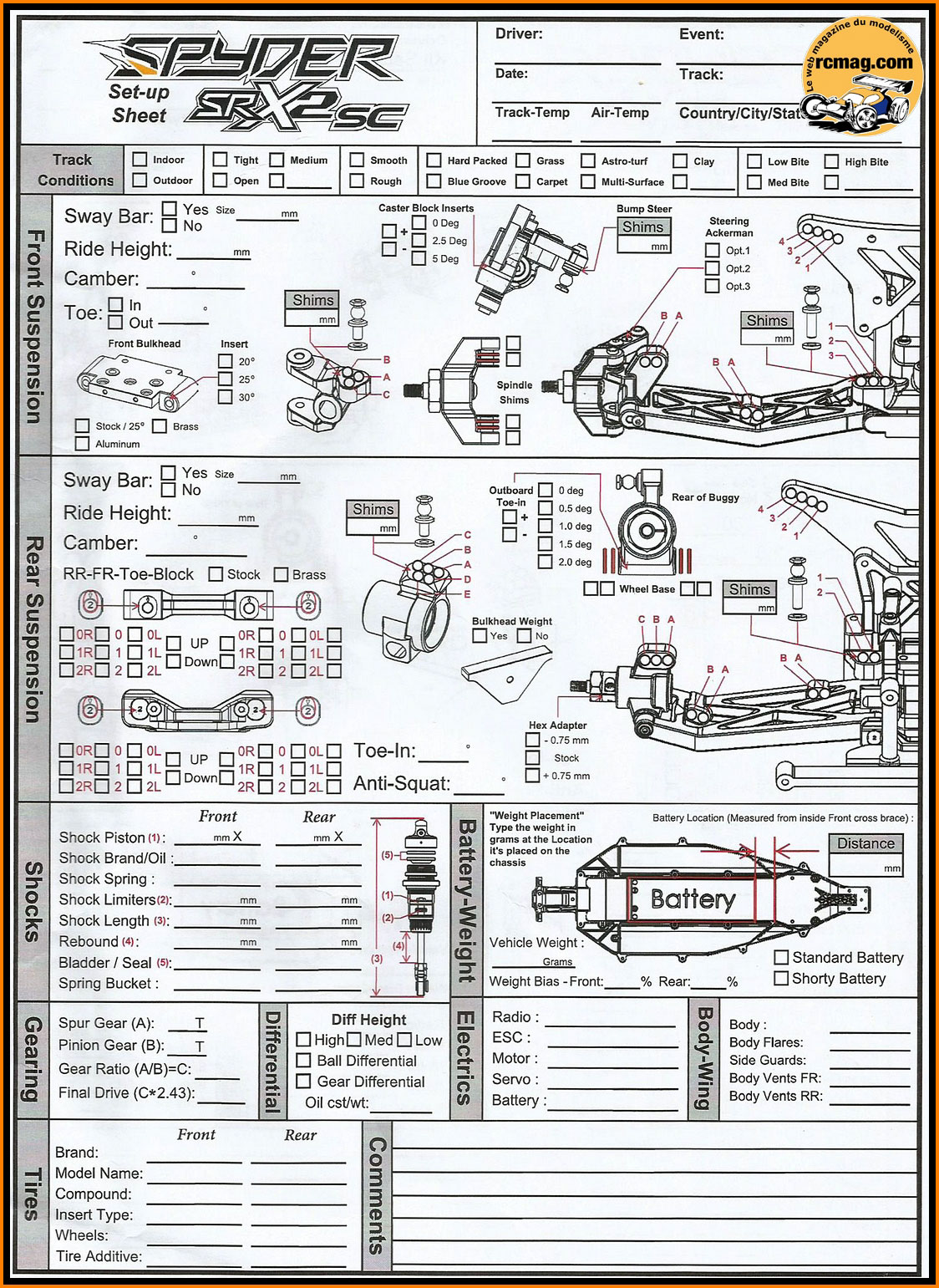

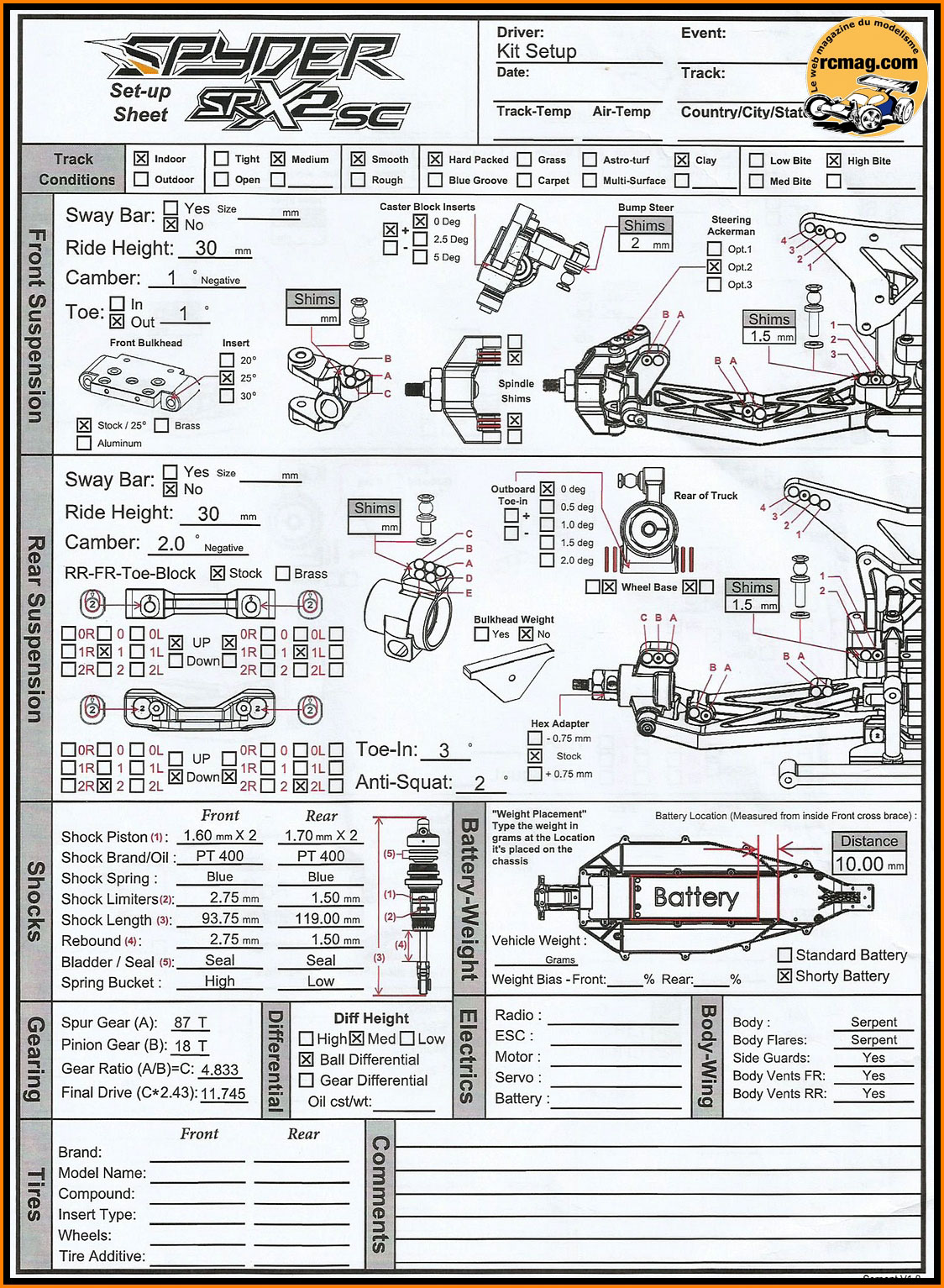

Une fiche vierge et une avec les réglages de base.

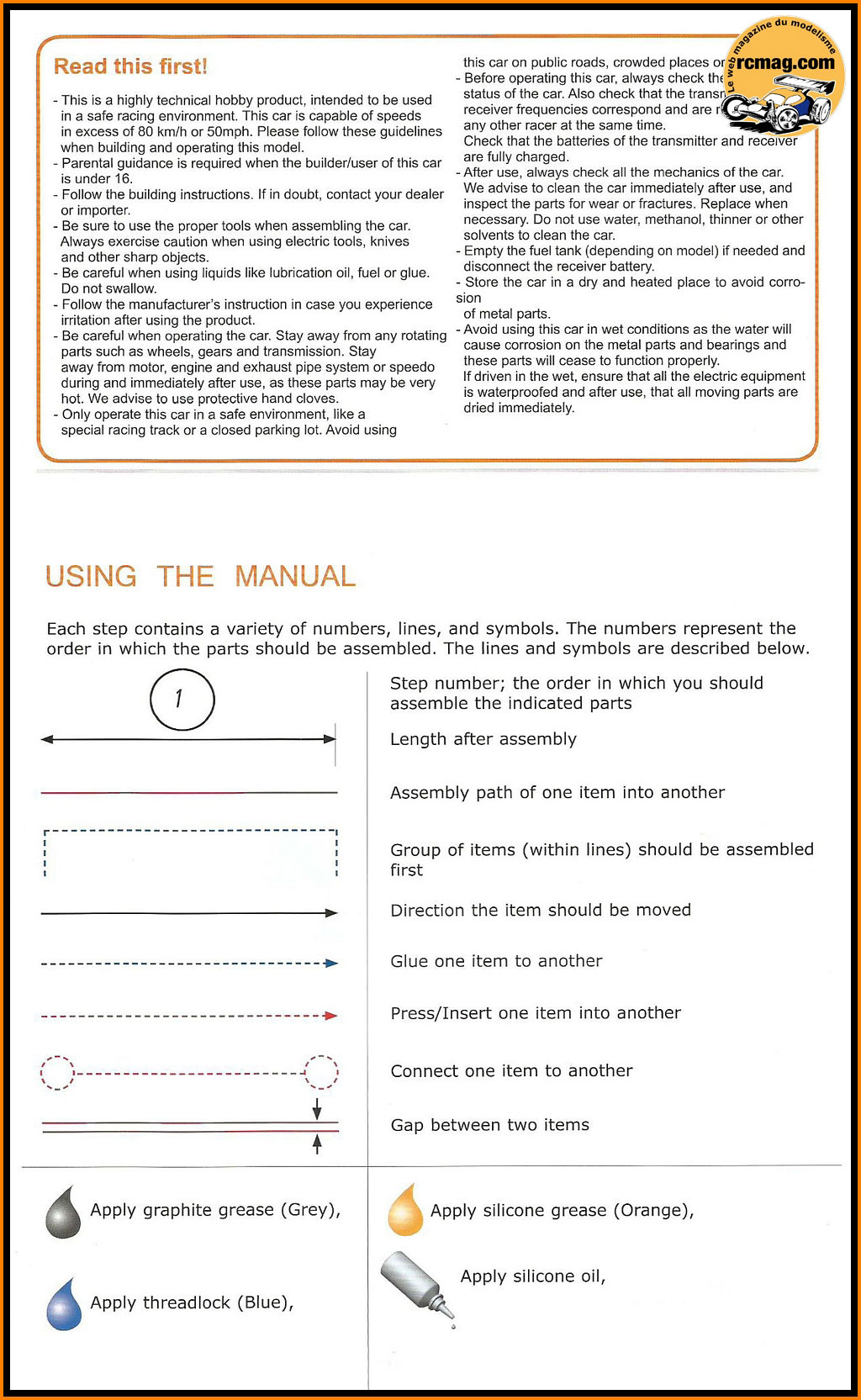

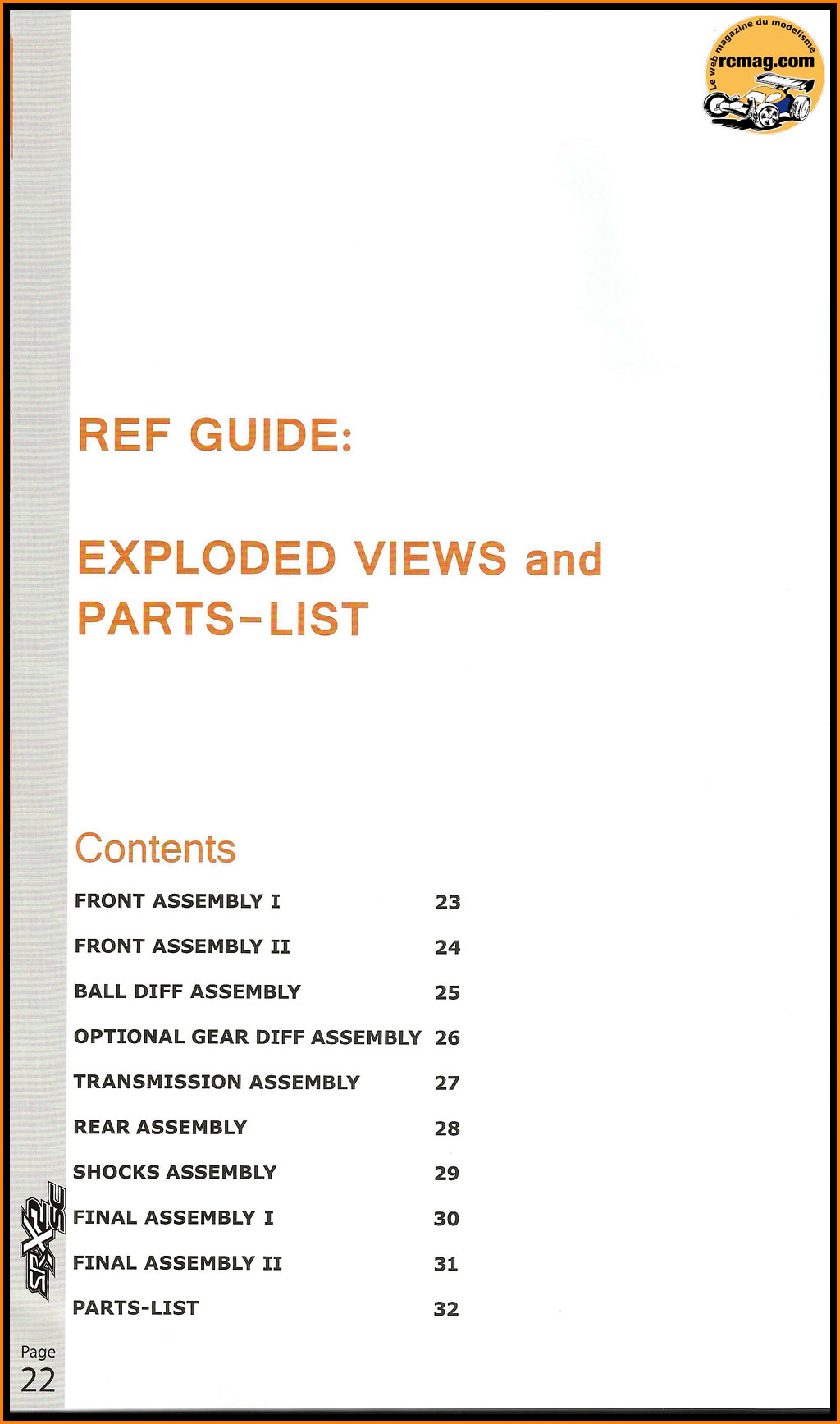

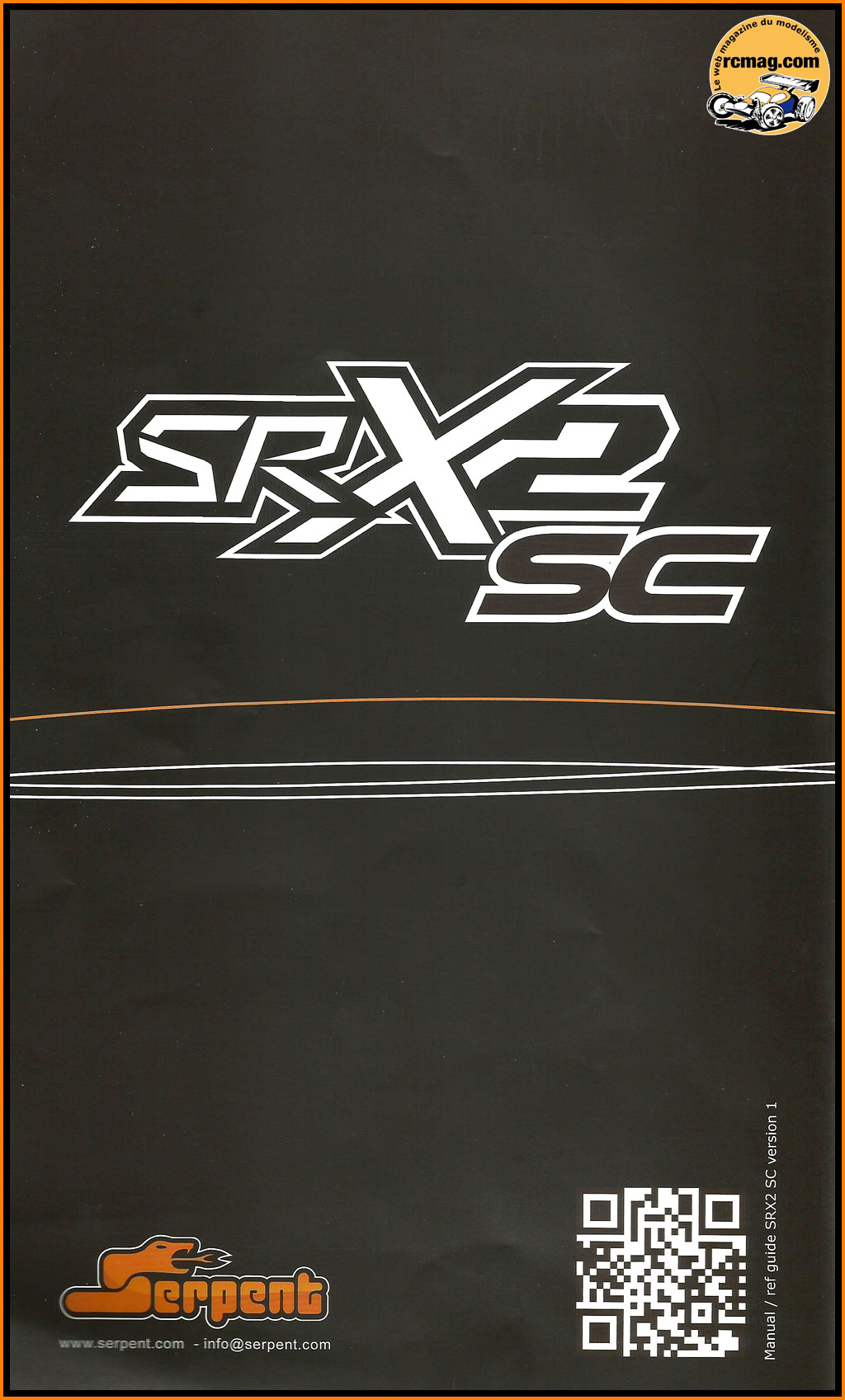

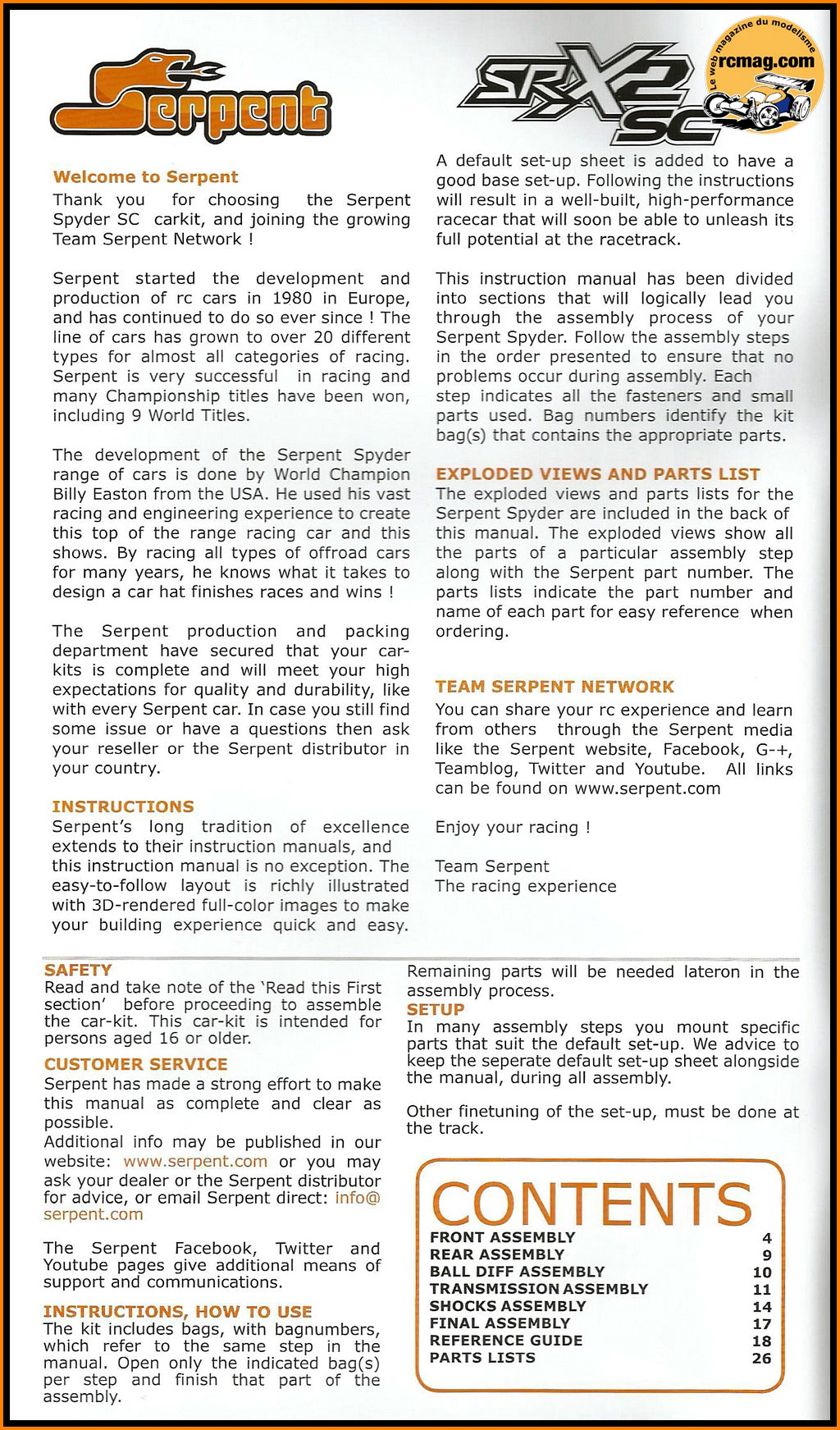

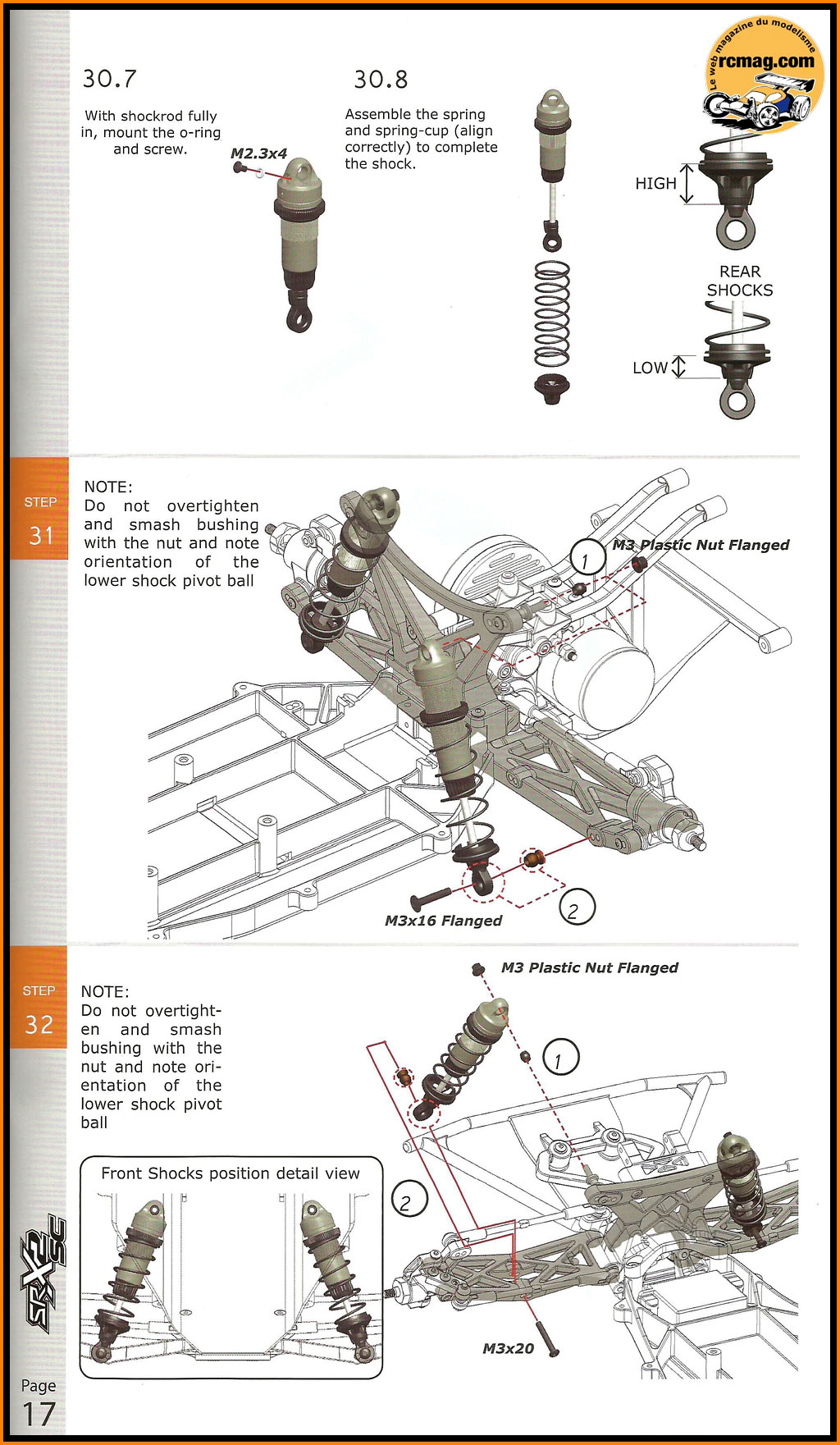

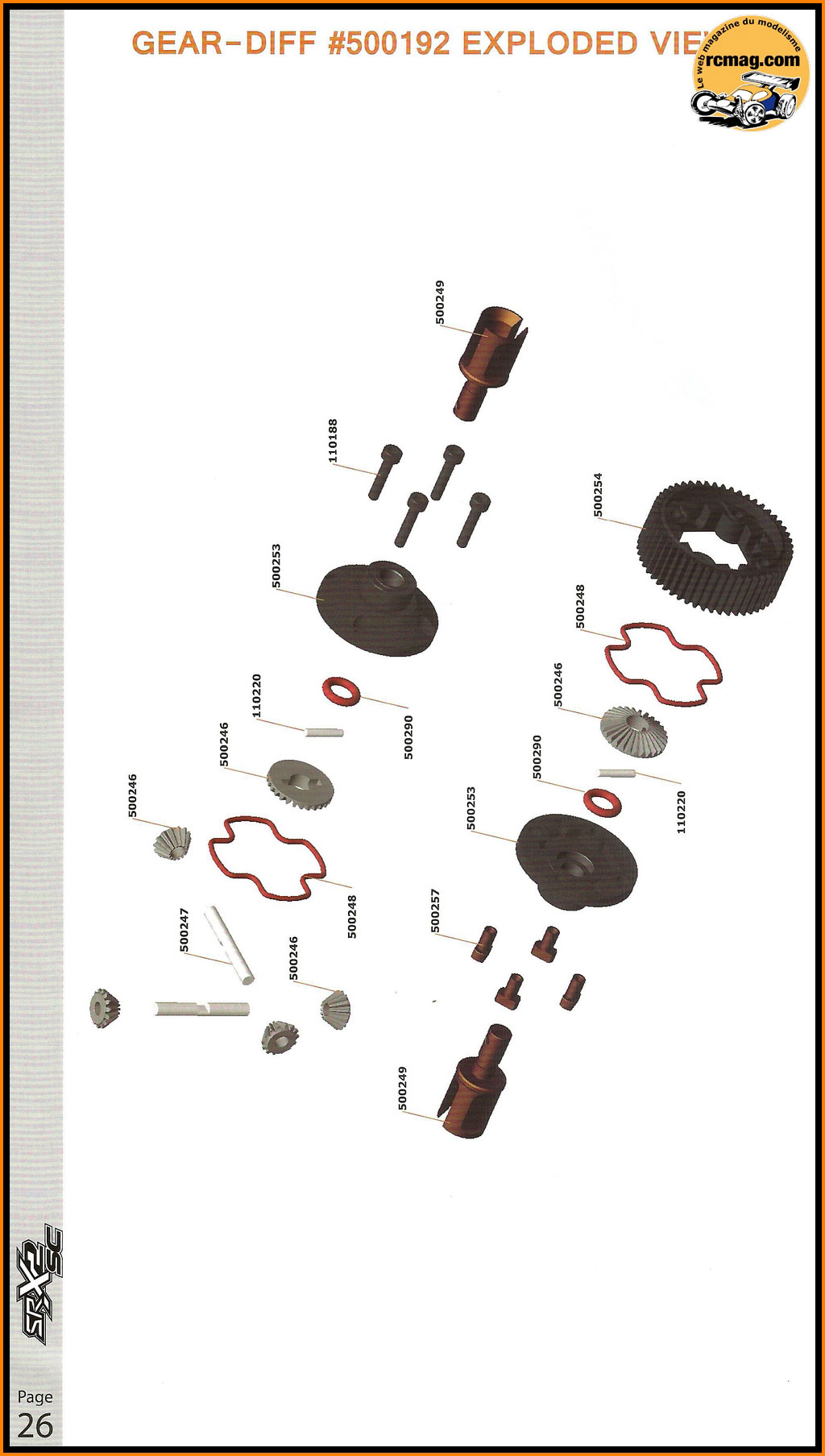

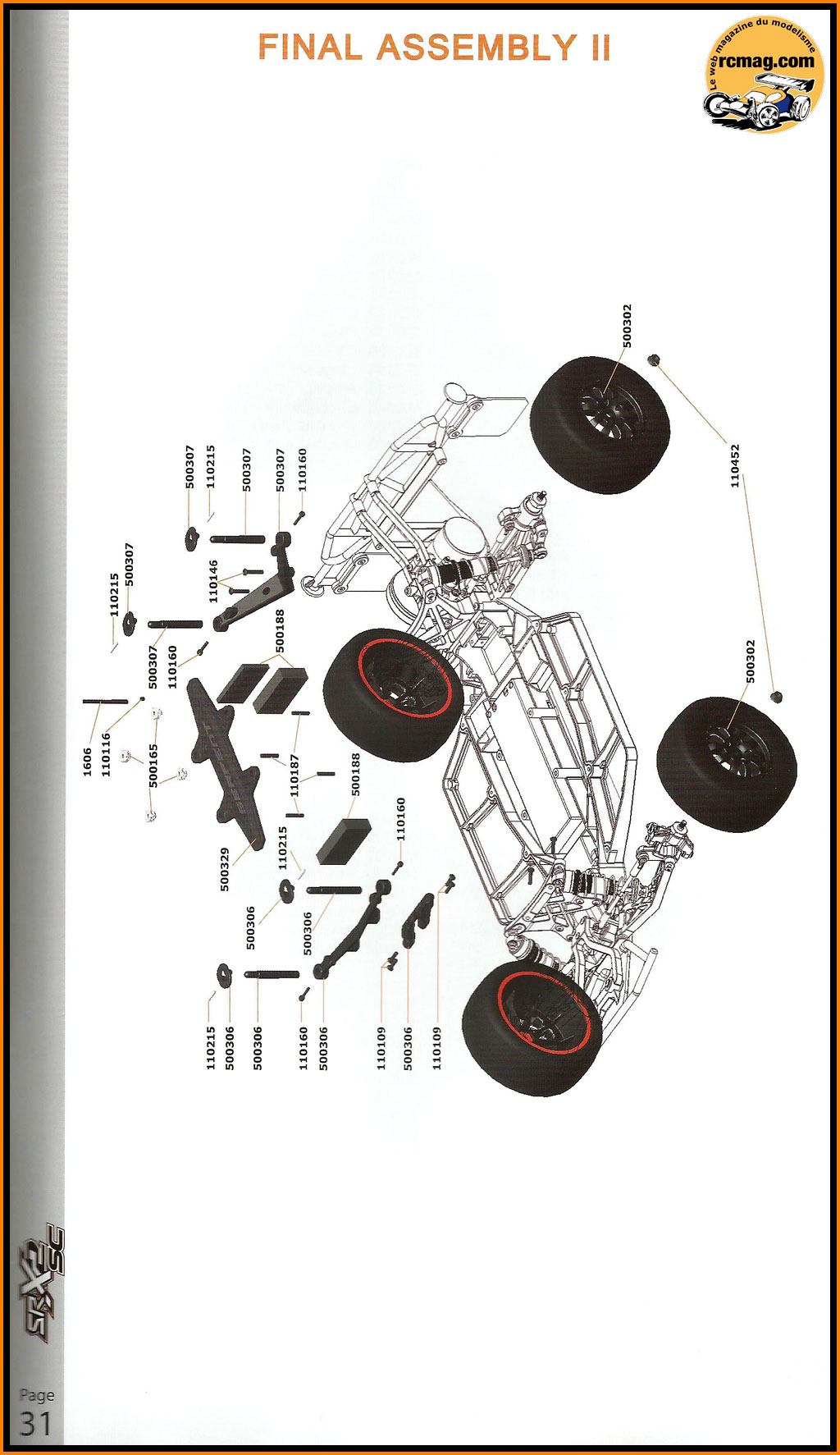

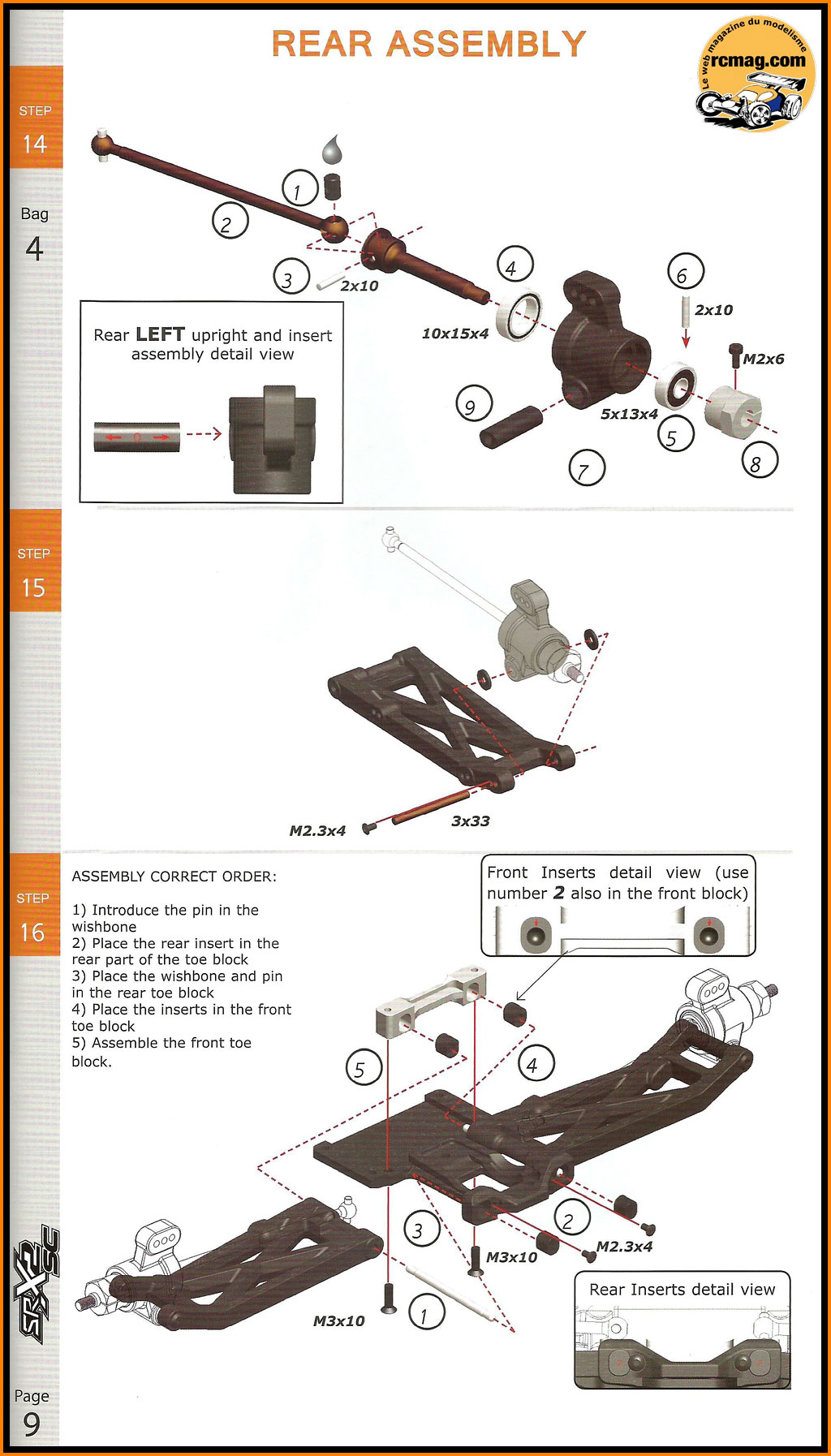

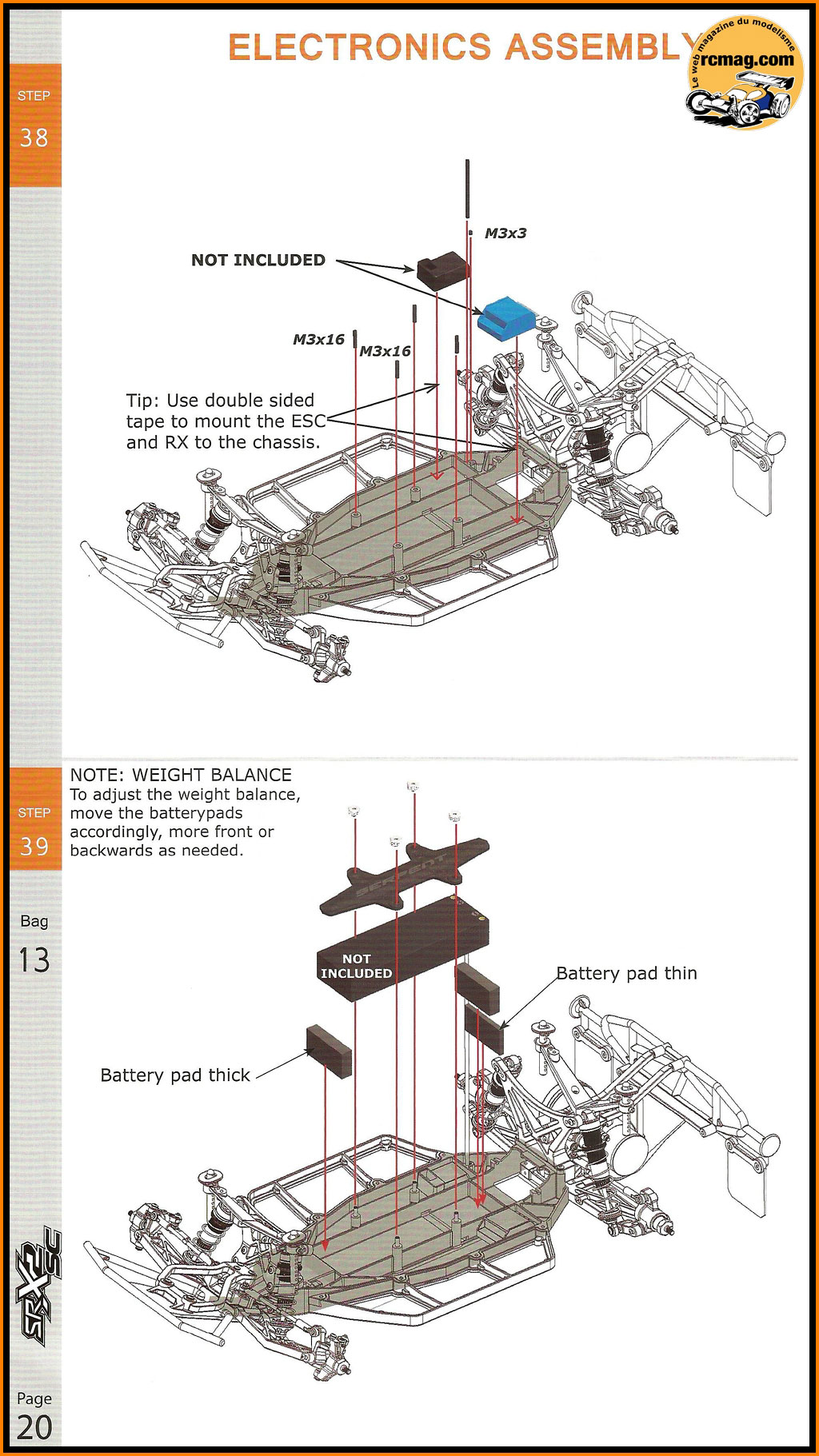

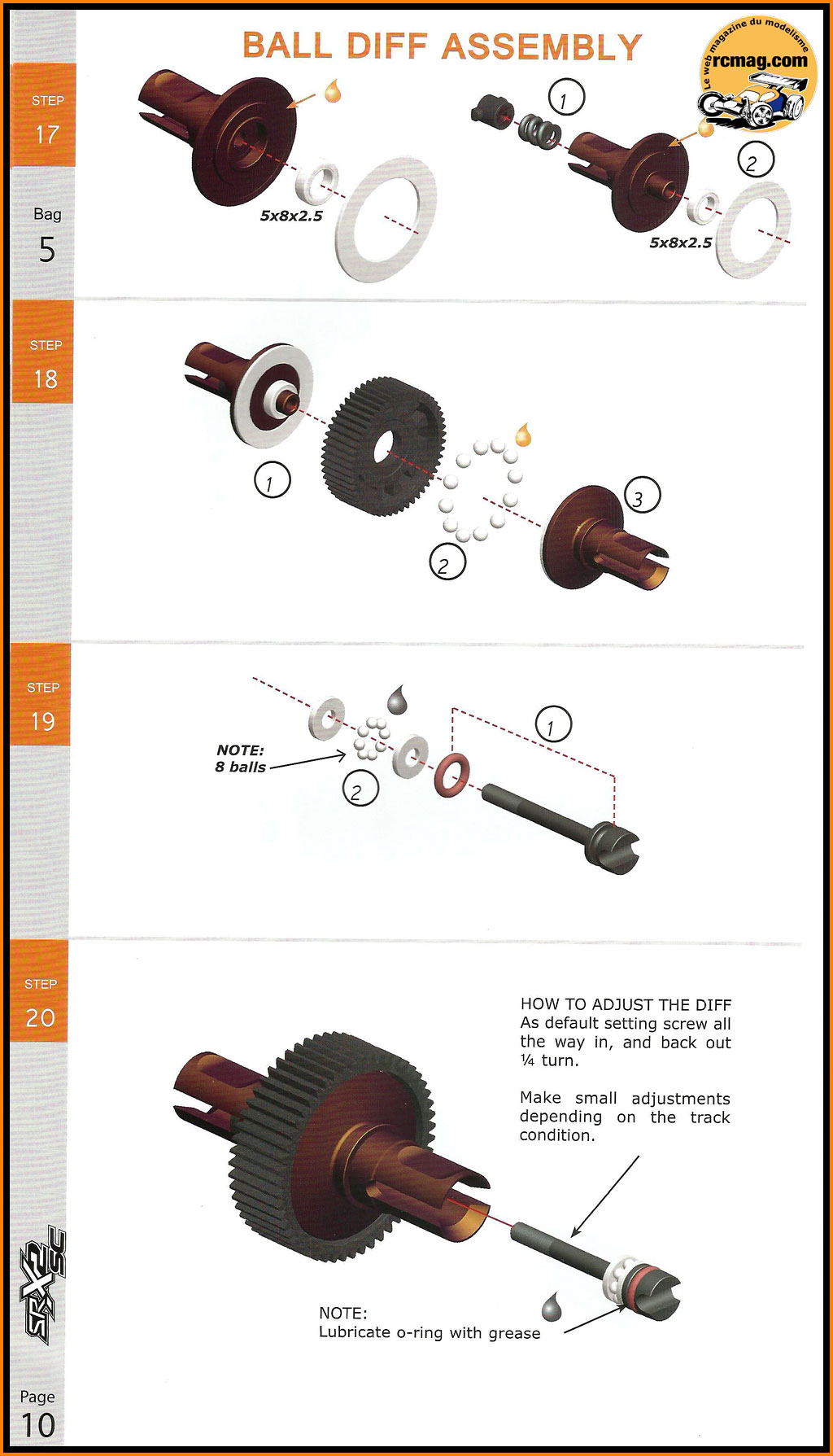

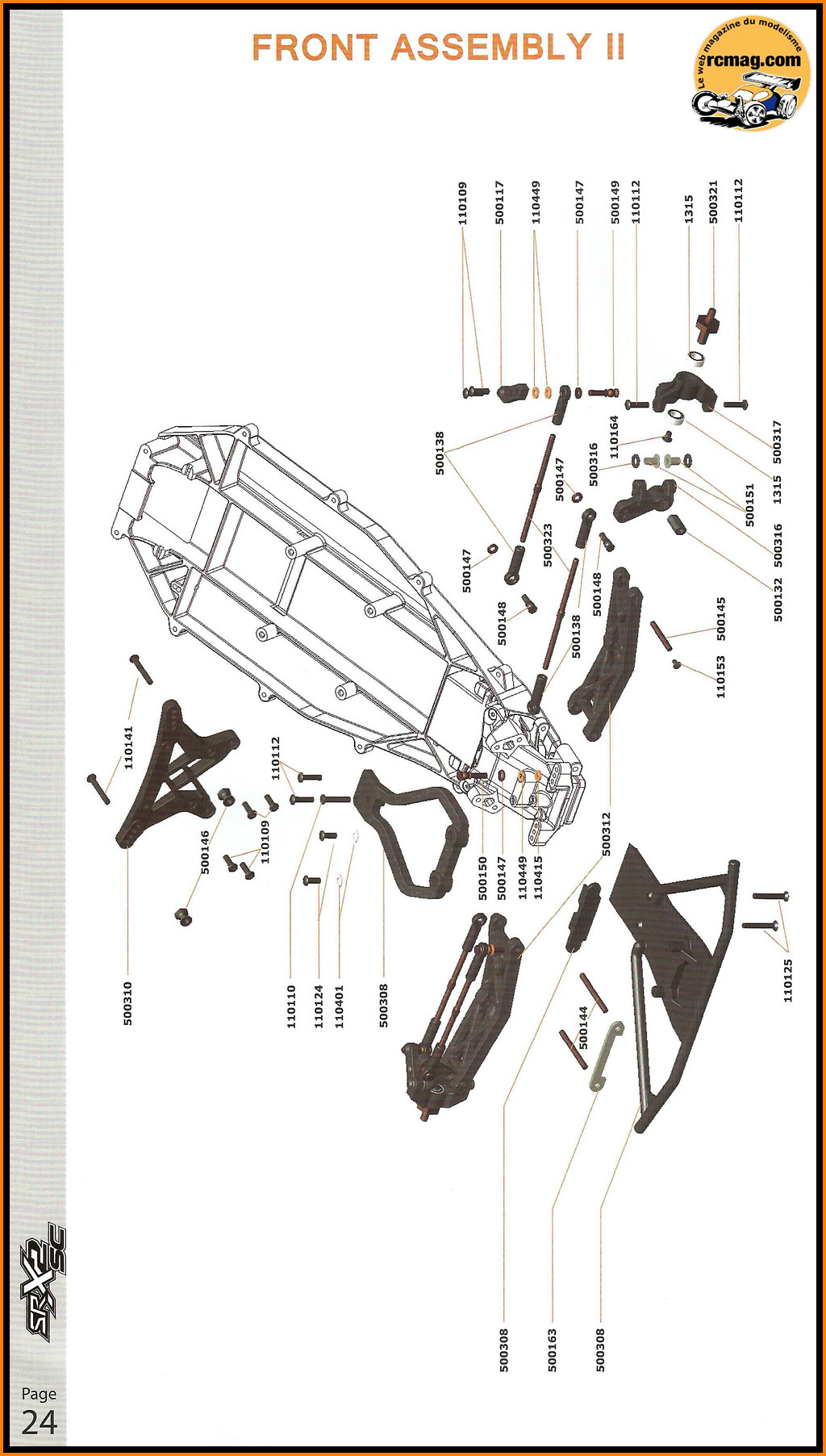

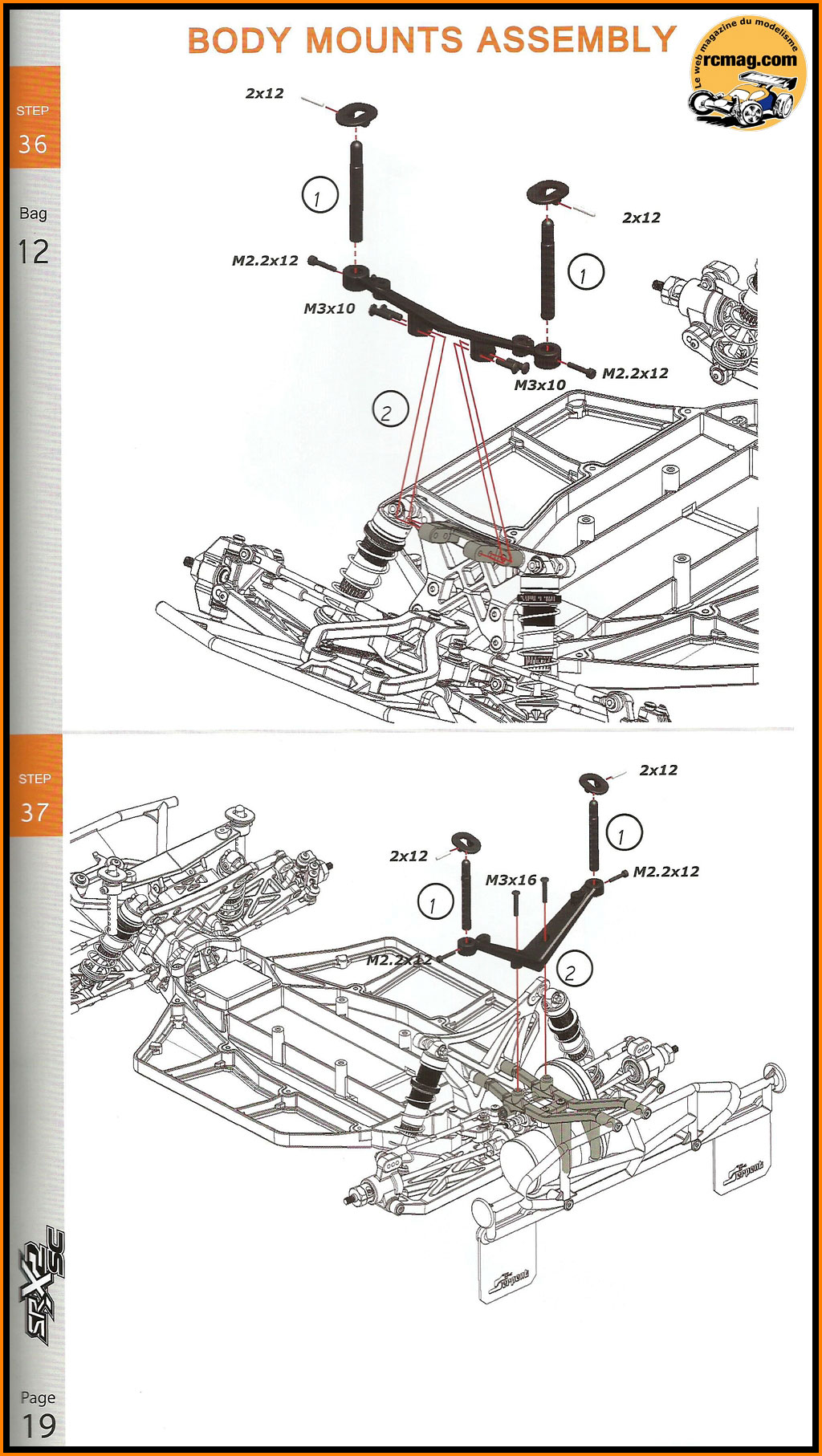

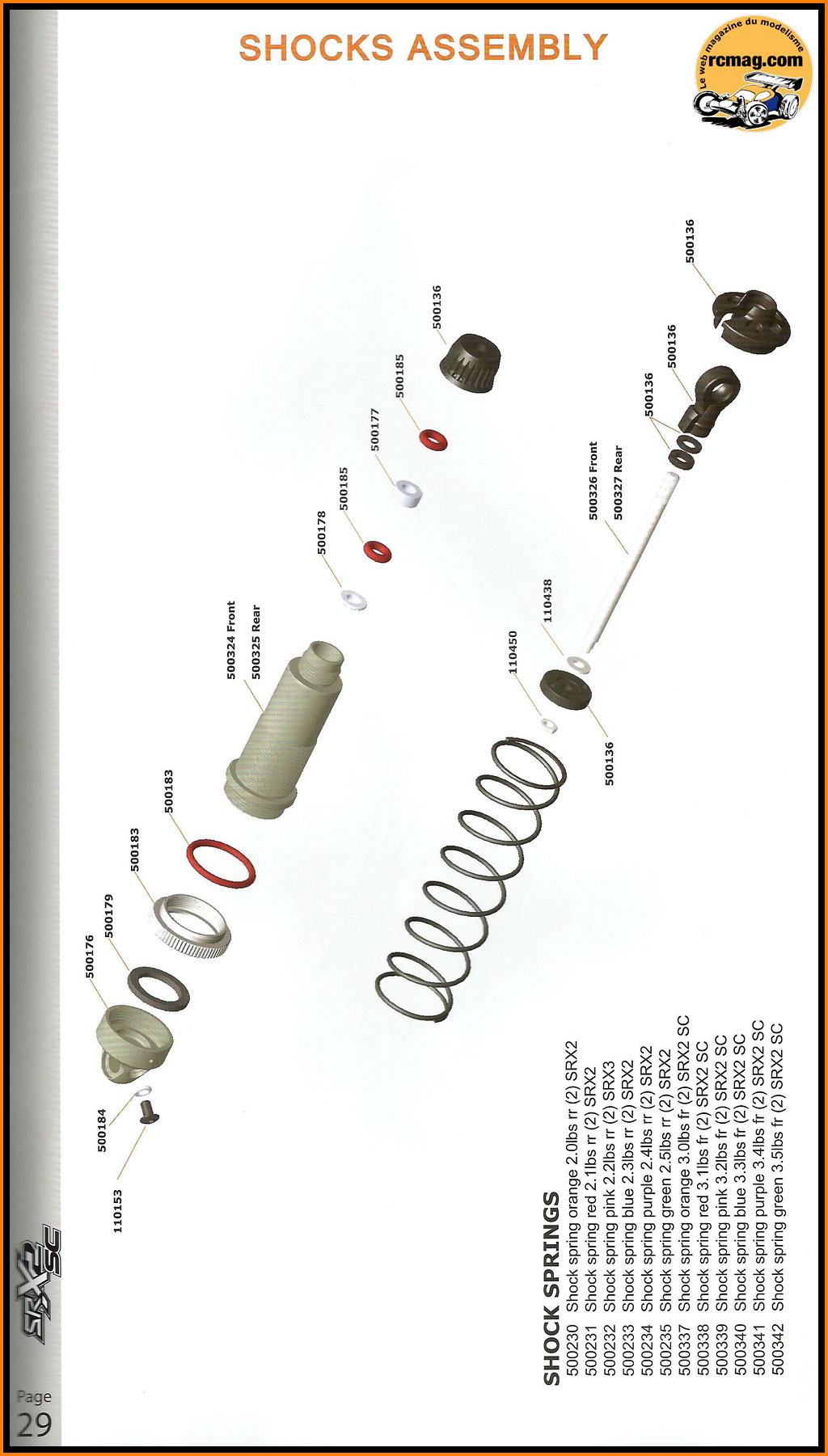

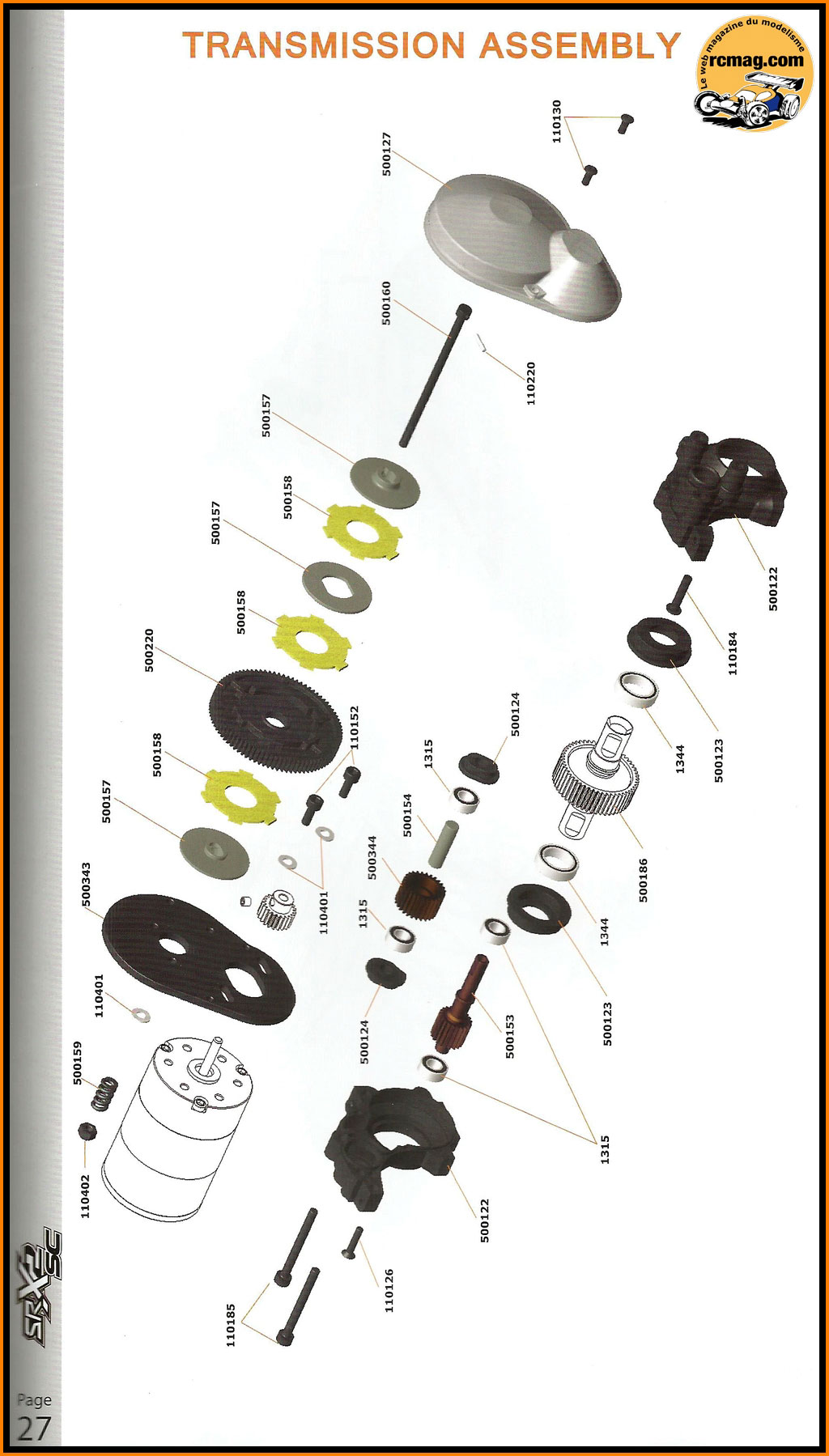

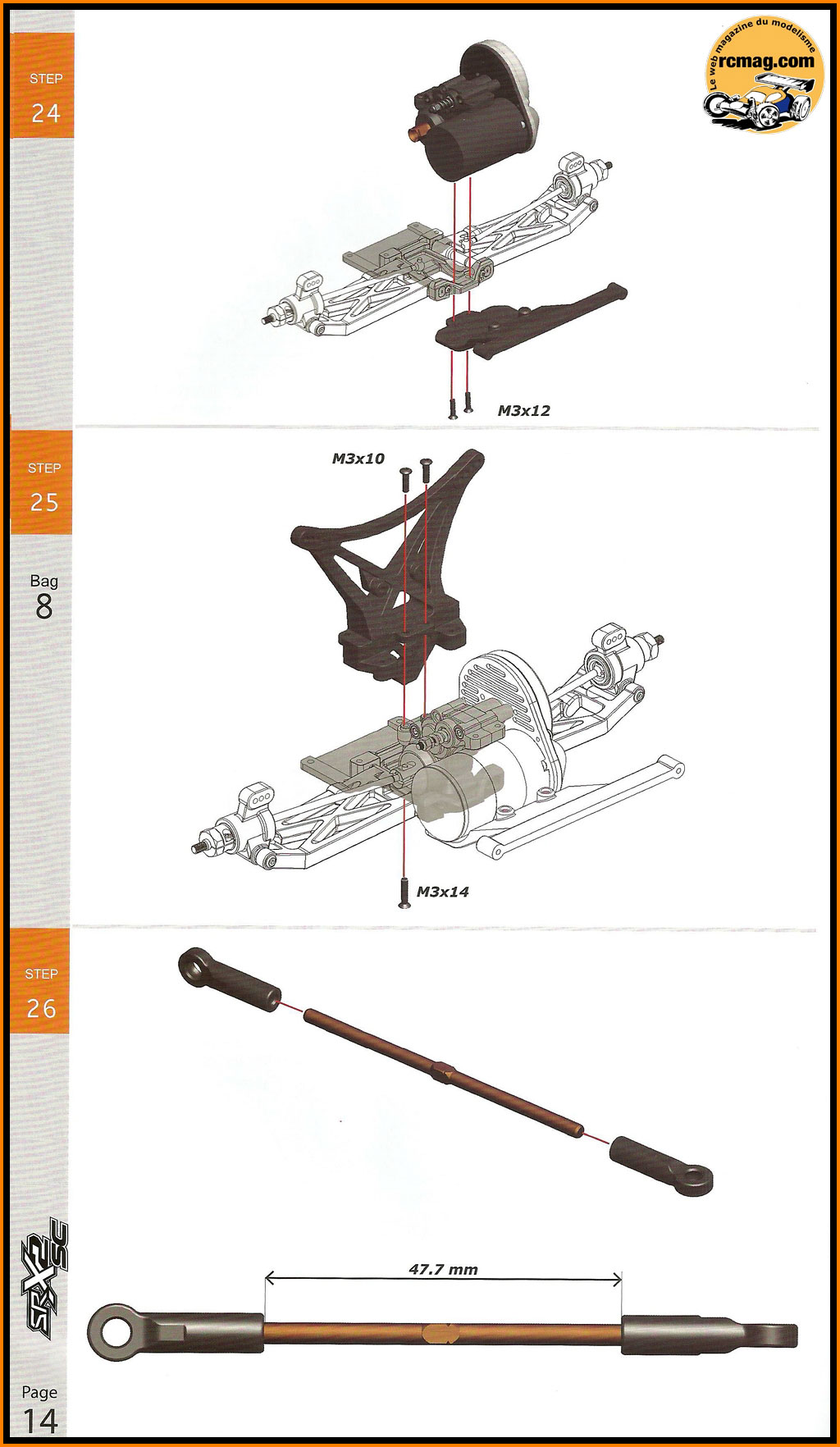

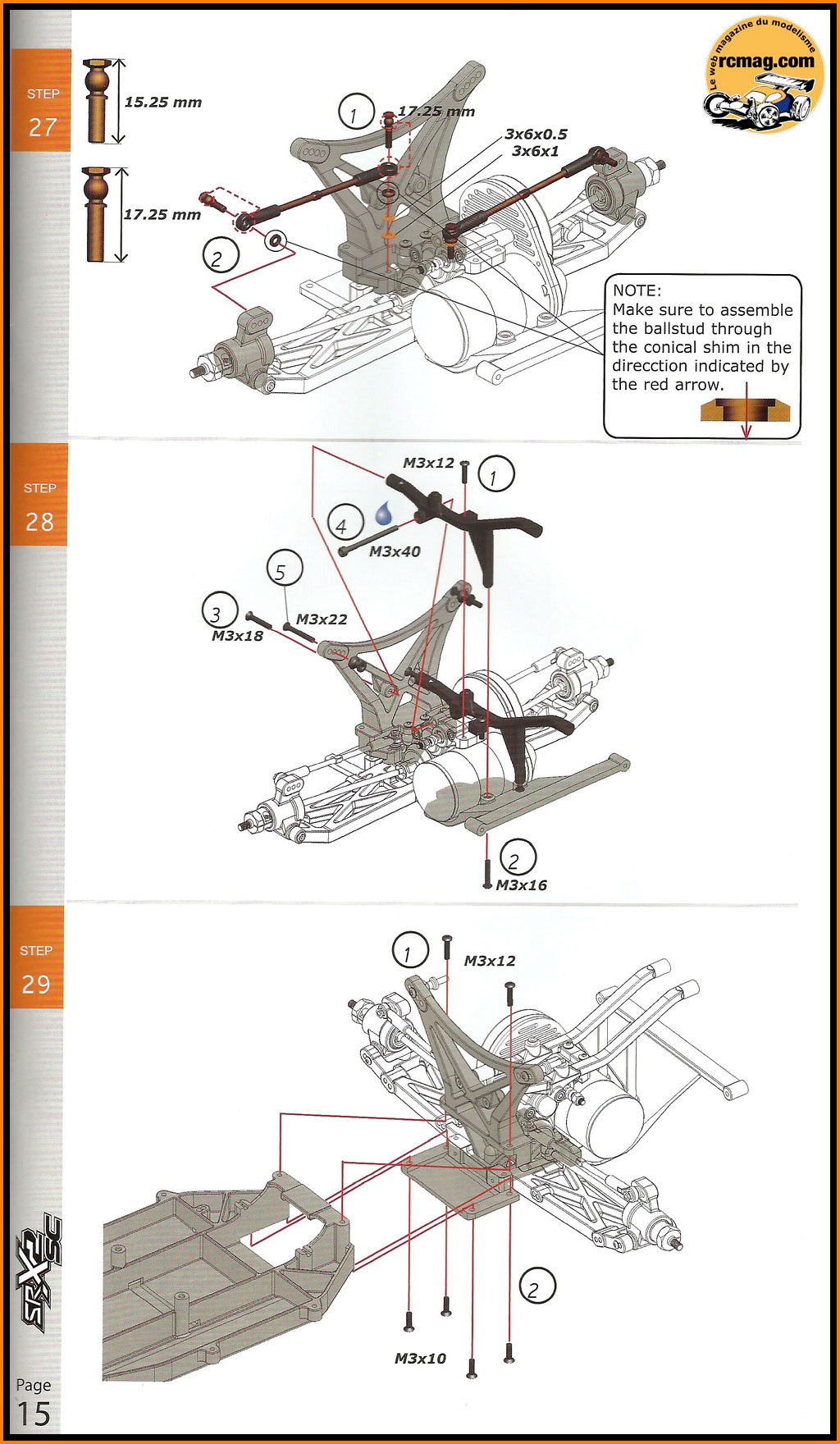

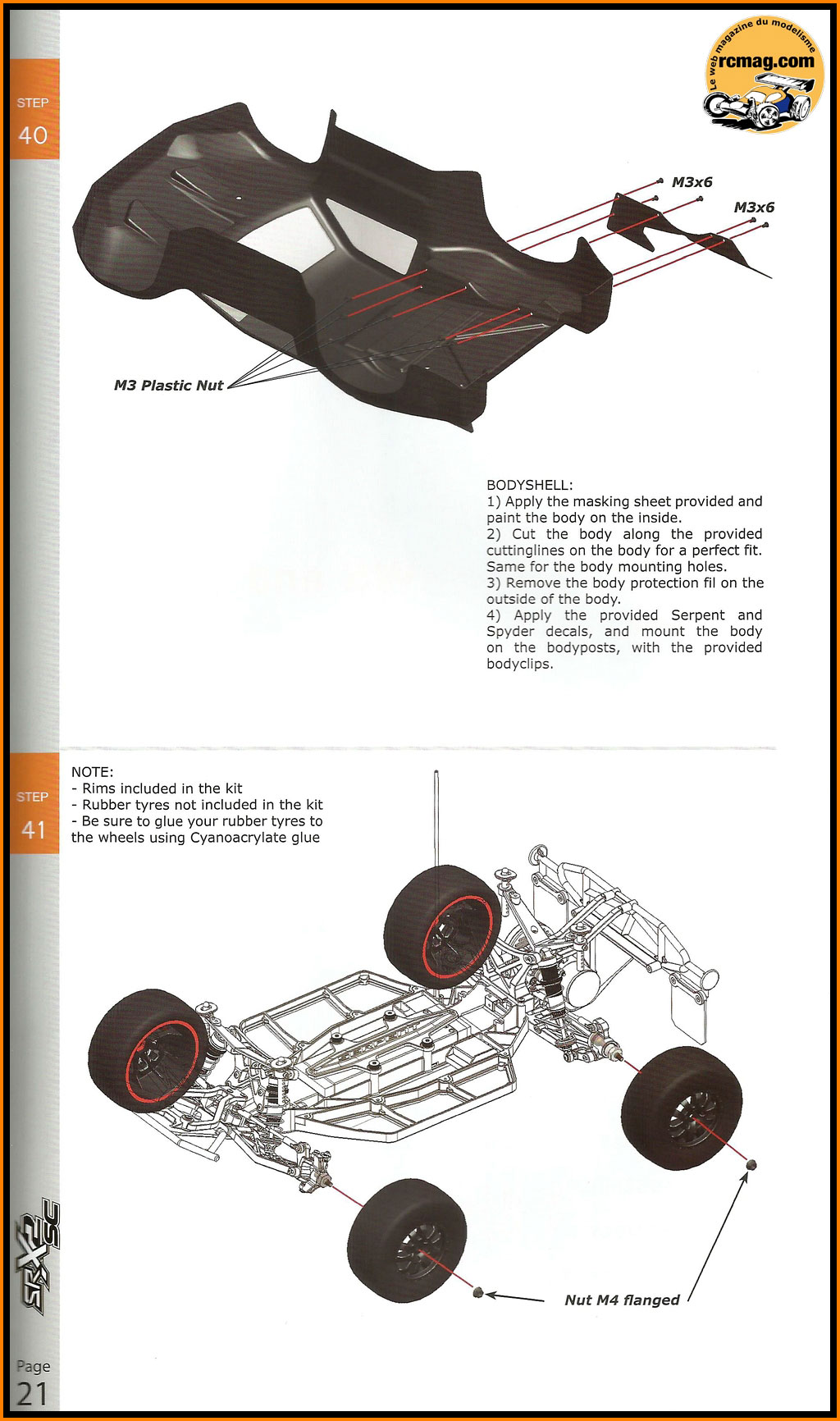

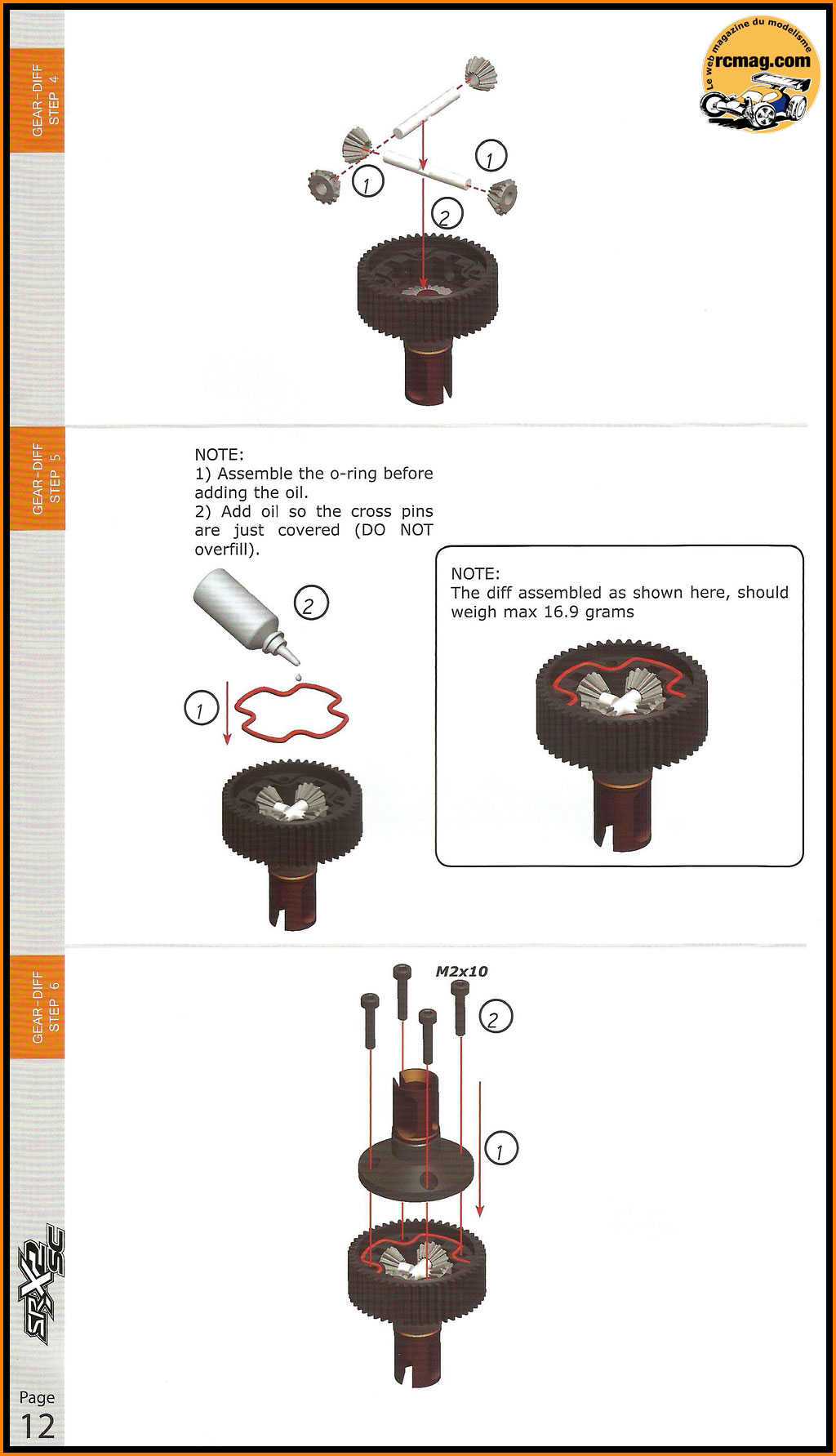

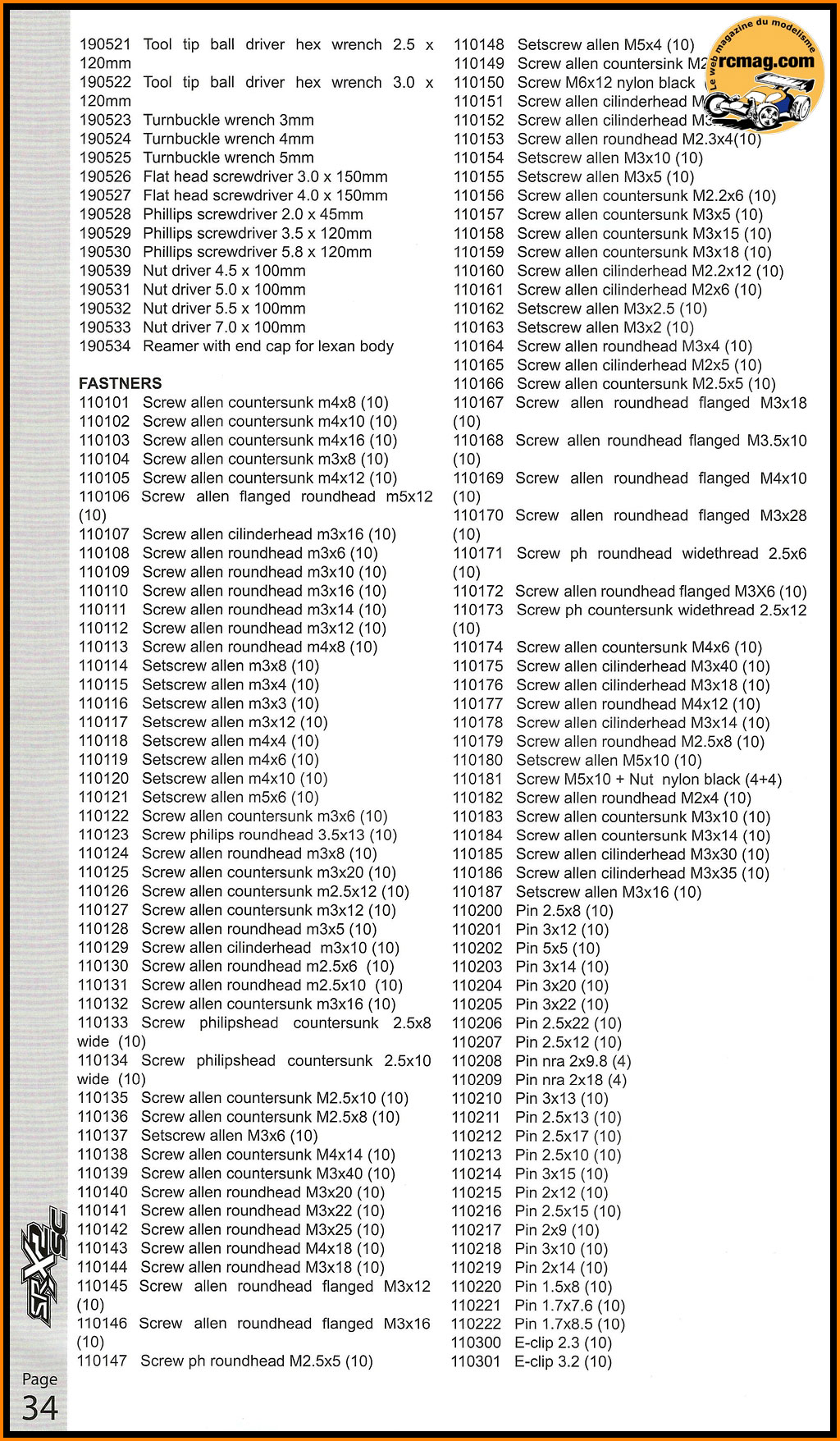

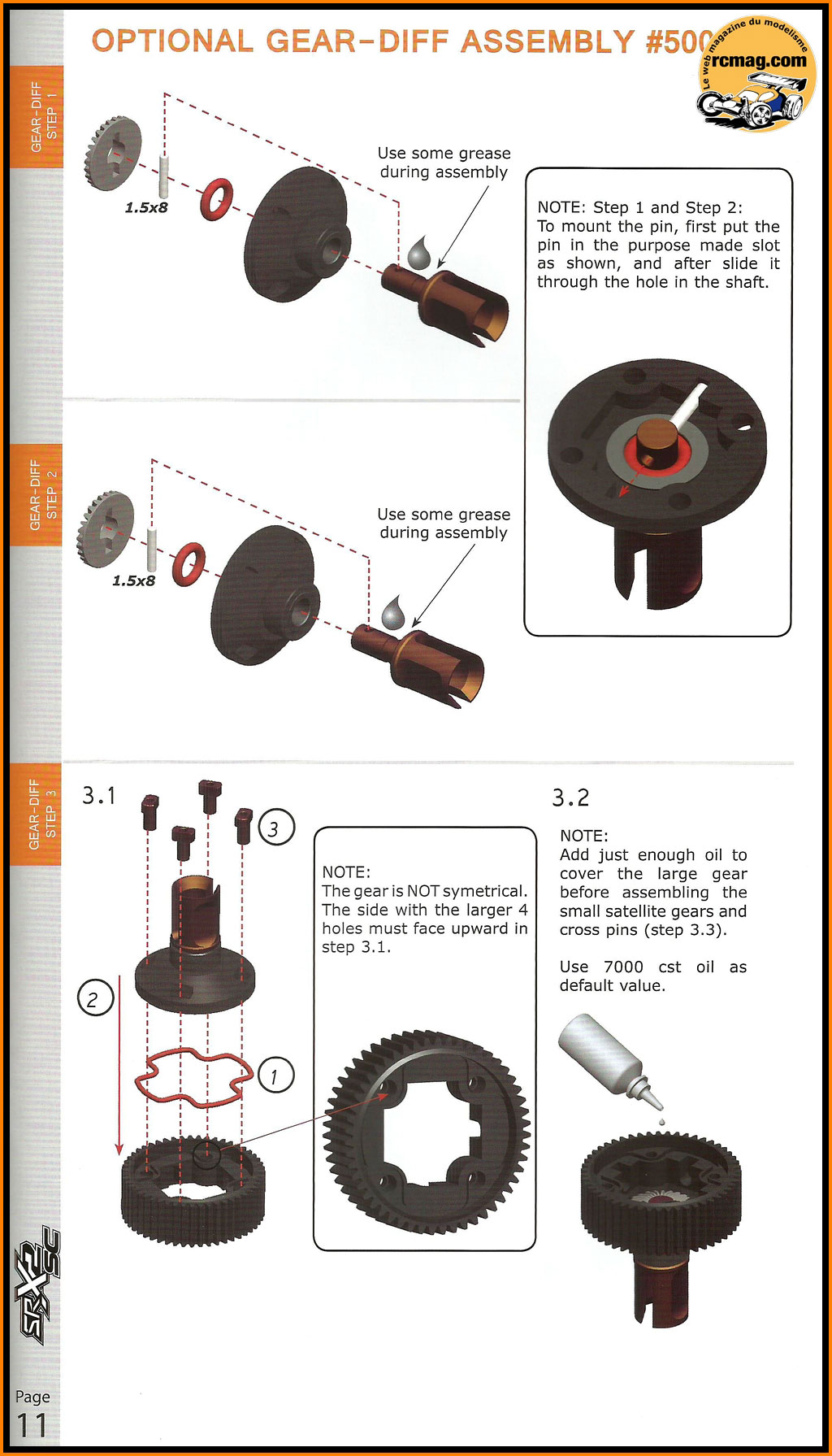

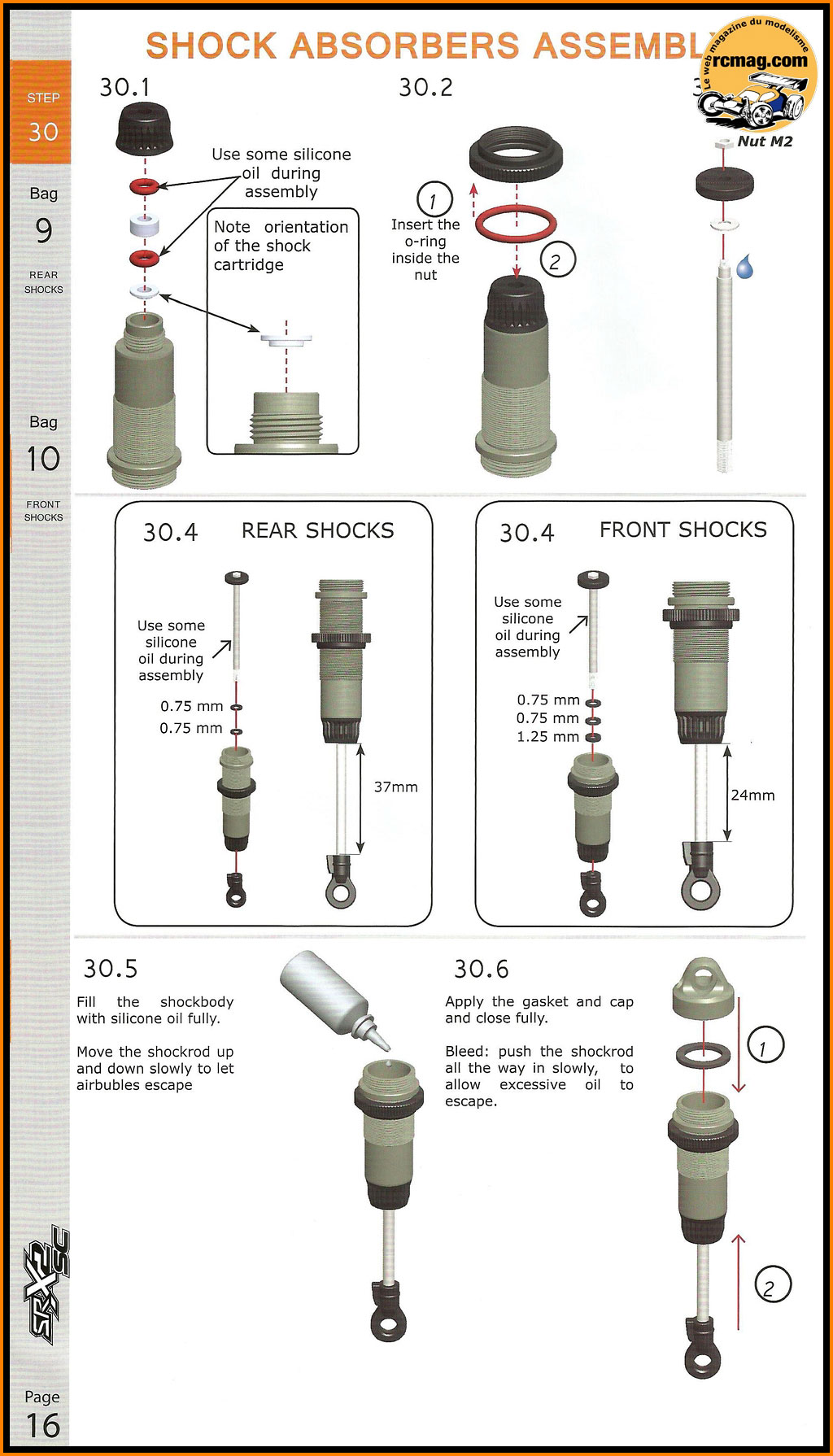

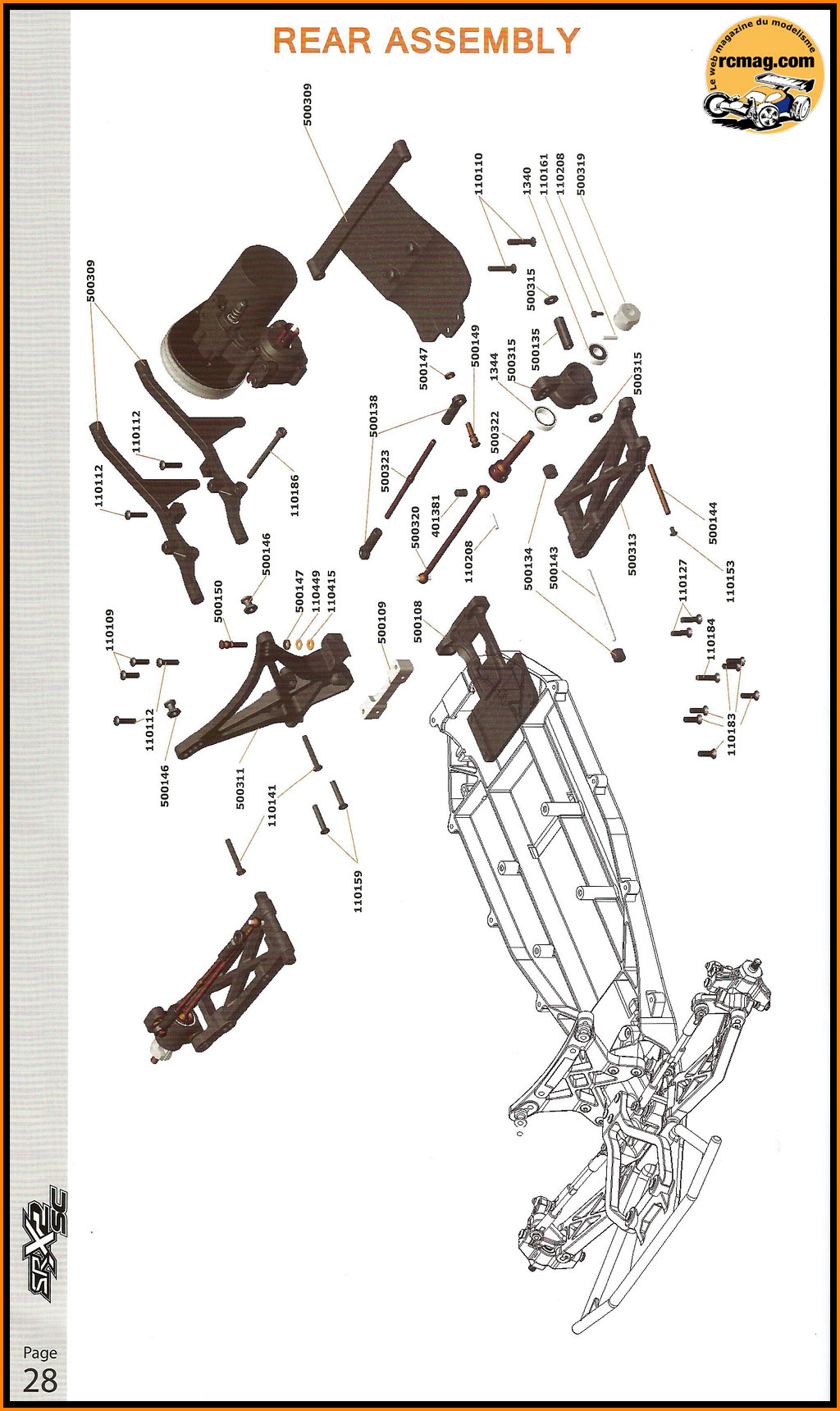

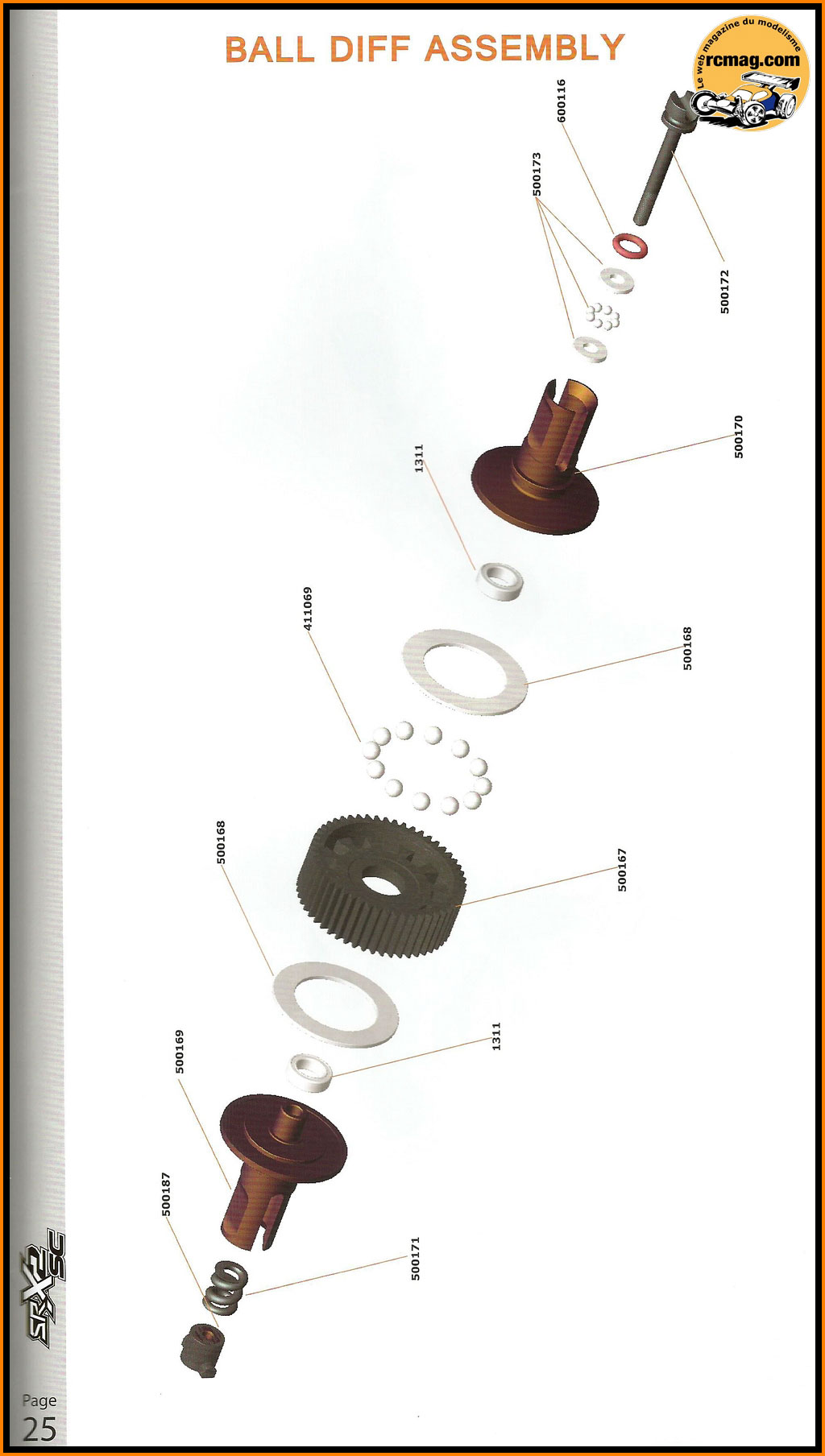

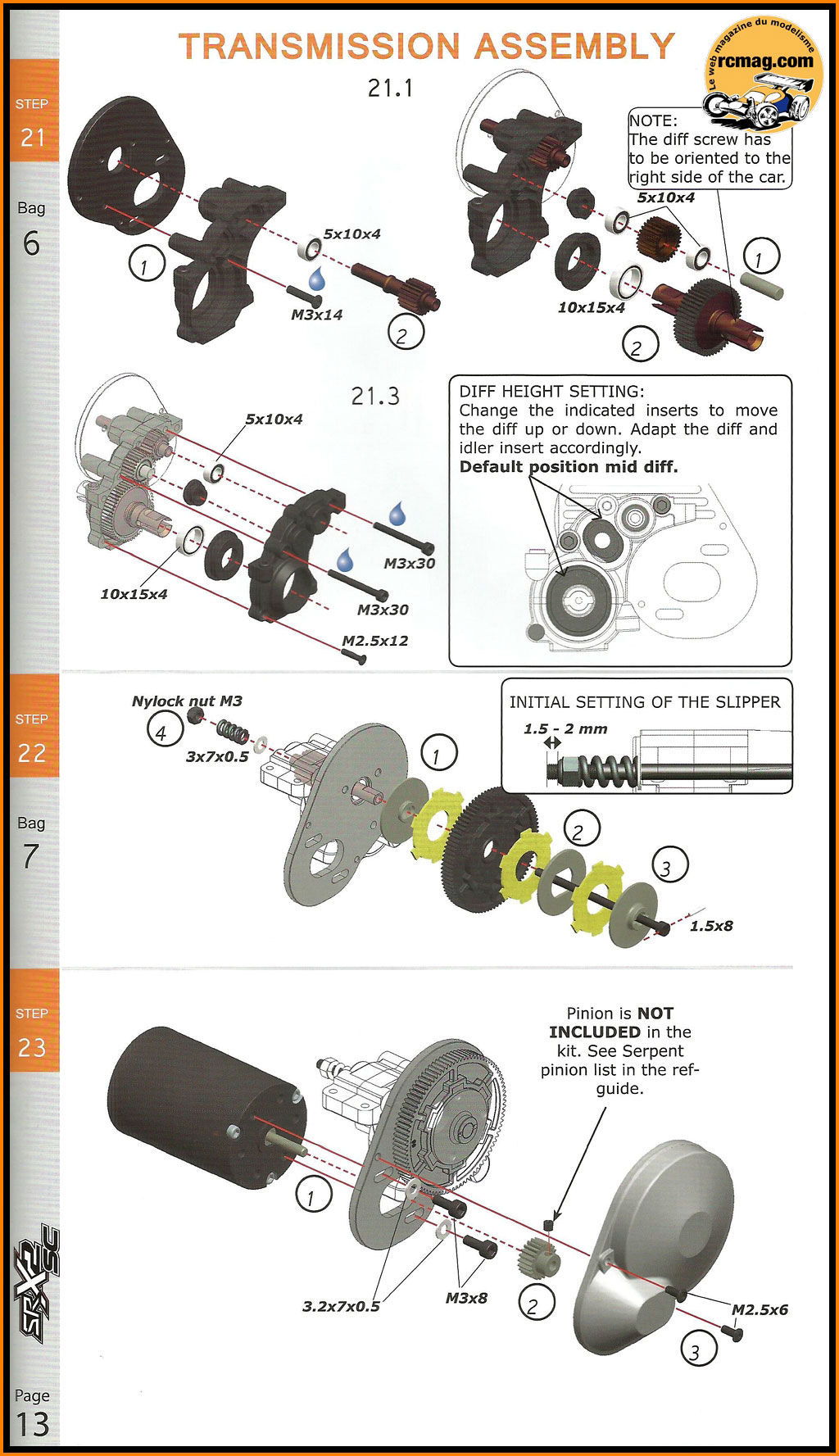

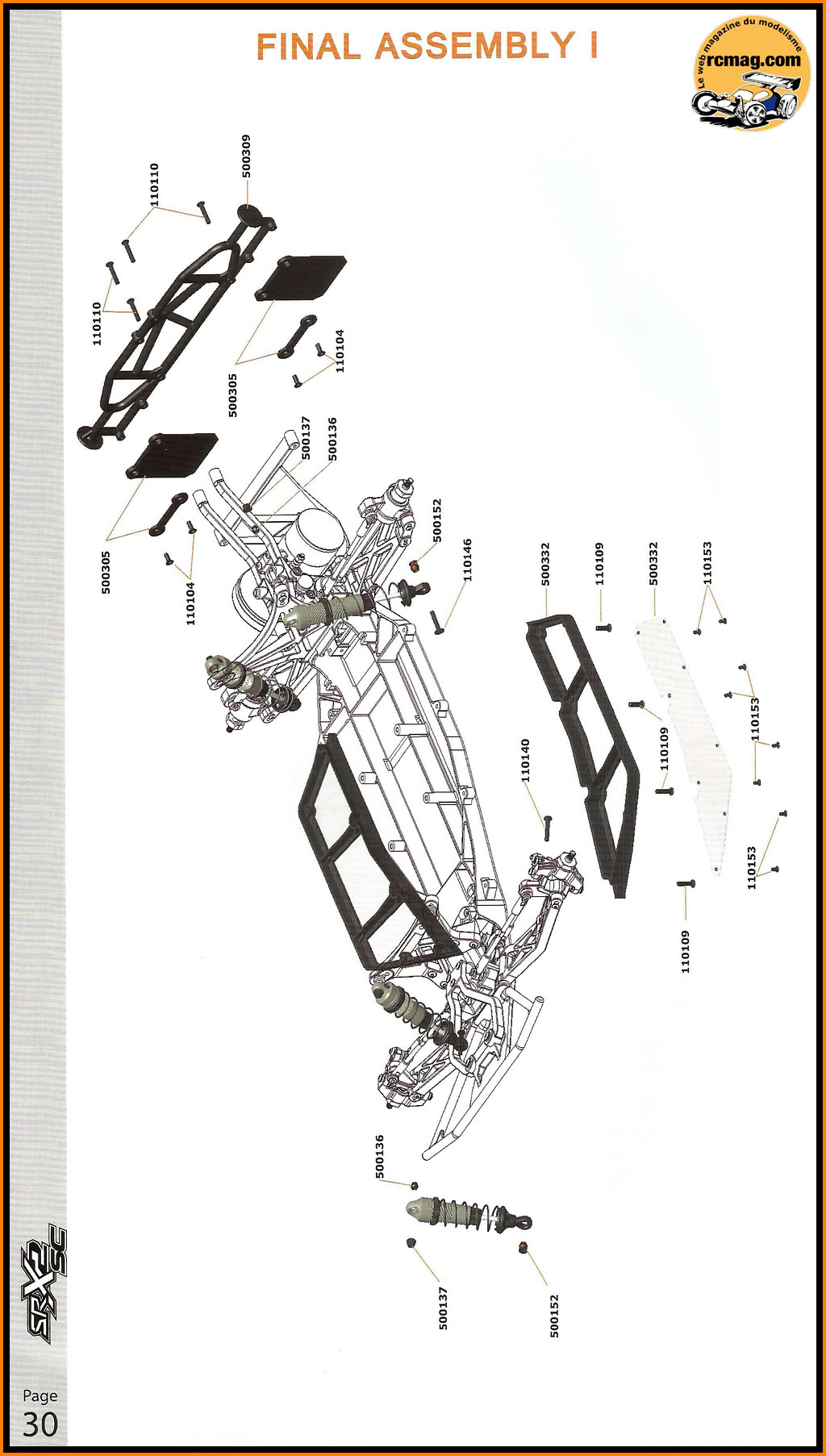

La notice qui est uniquement en anglais. Manque la représentation des vis à l'échelle pour faciliter le montage.


 On attaque le montage

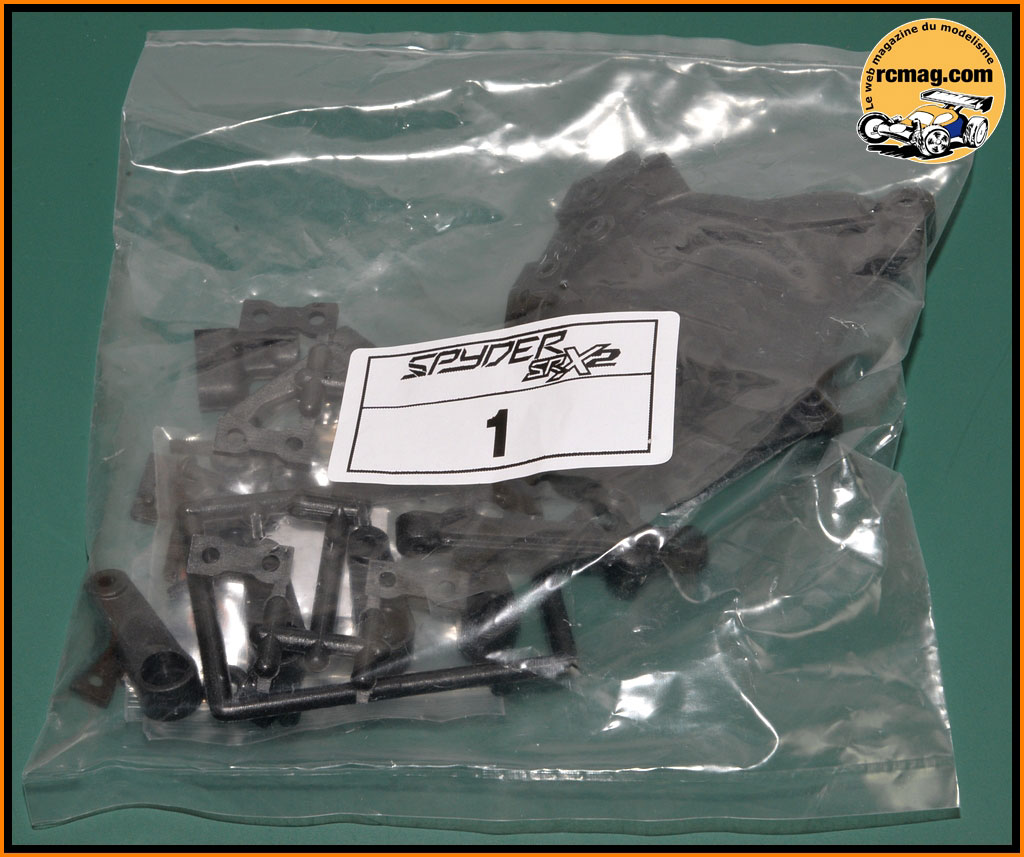

Le sachet 01 pour le montage de la commande de direction.


Le contenu du sachet 01.

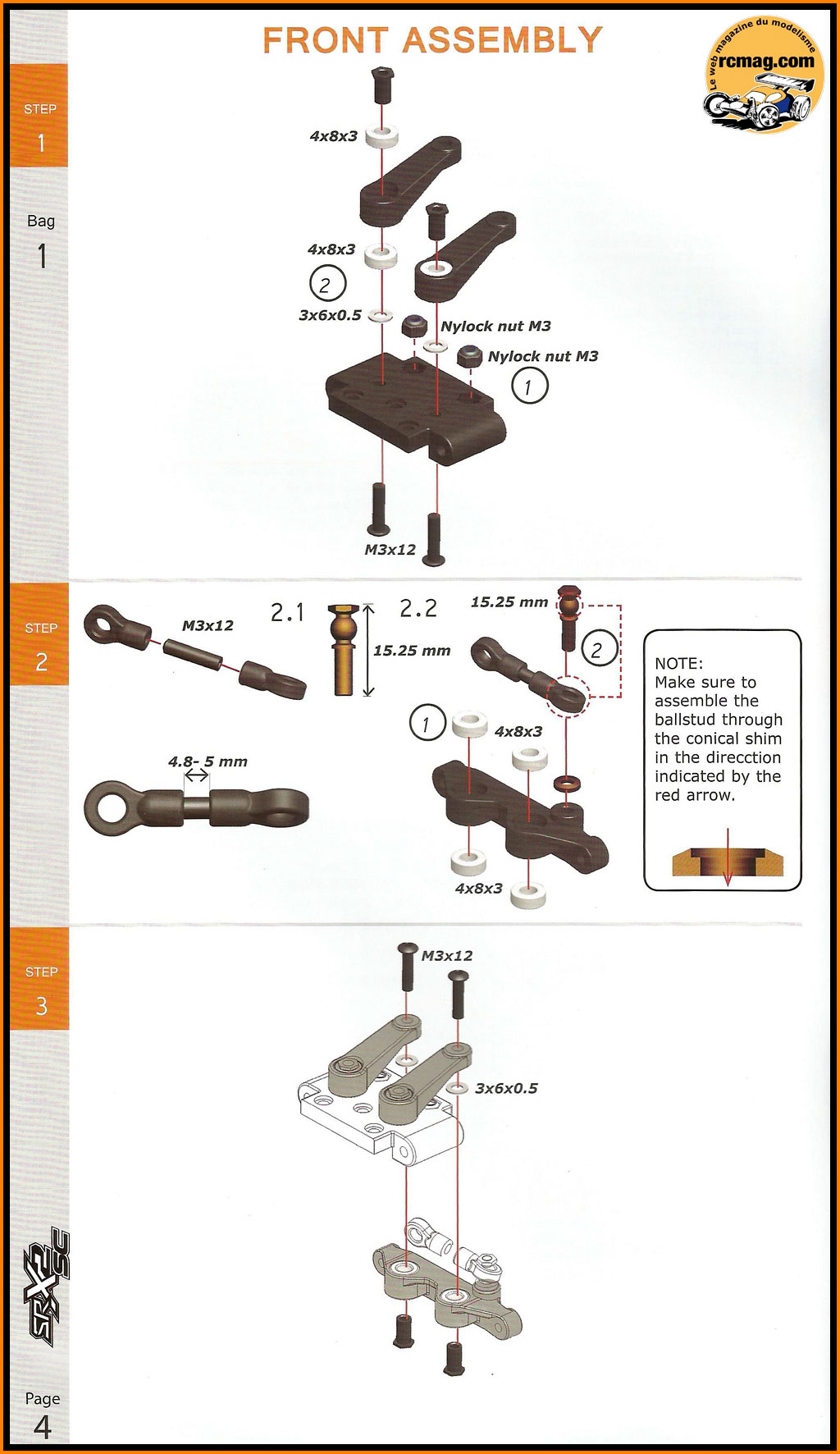

L'extrait de la notice correspondant à l'étape de montage 01.


La cellule avant et les pièces nécessaires au montage de la commande de direction.


La direction est montée sur 8 roulements 4x8x3 ce qui devrait lui assurer un guidage parfait. Les pivots sont en acier avec une tête hexagonale pour faciliter leur montage.

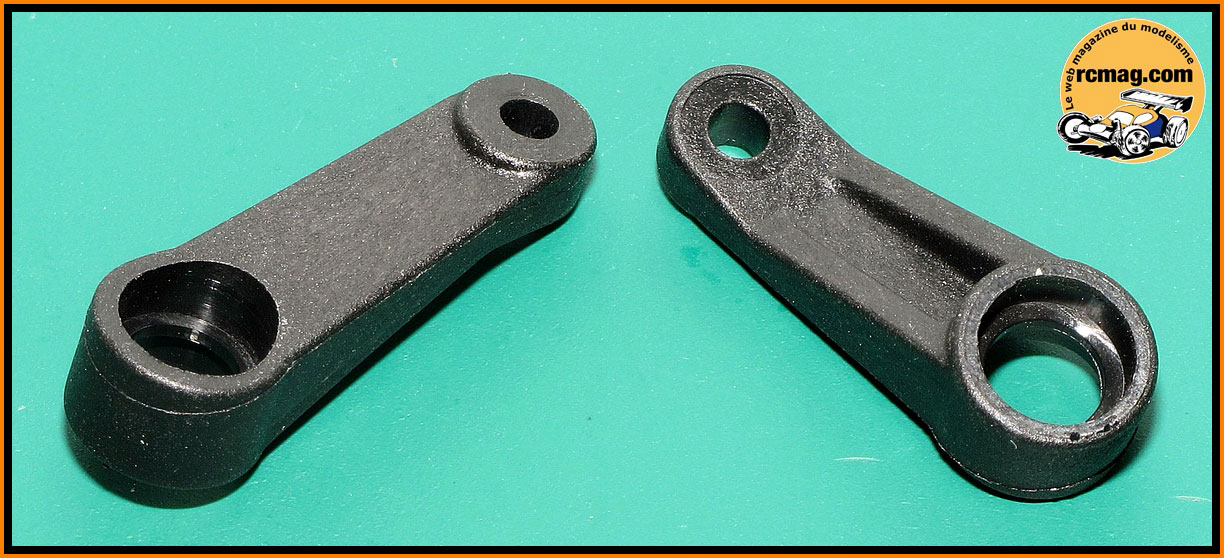

Les bras d'origine en plastique.

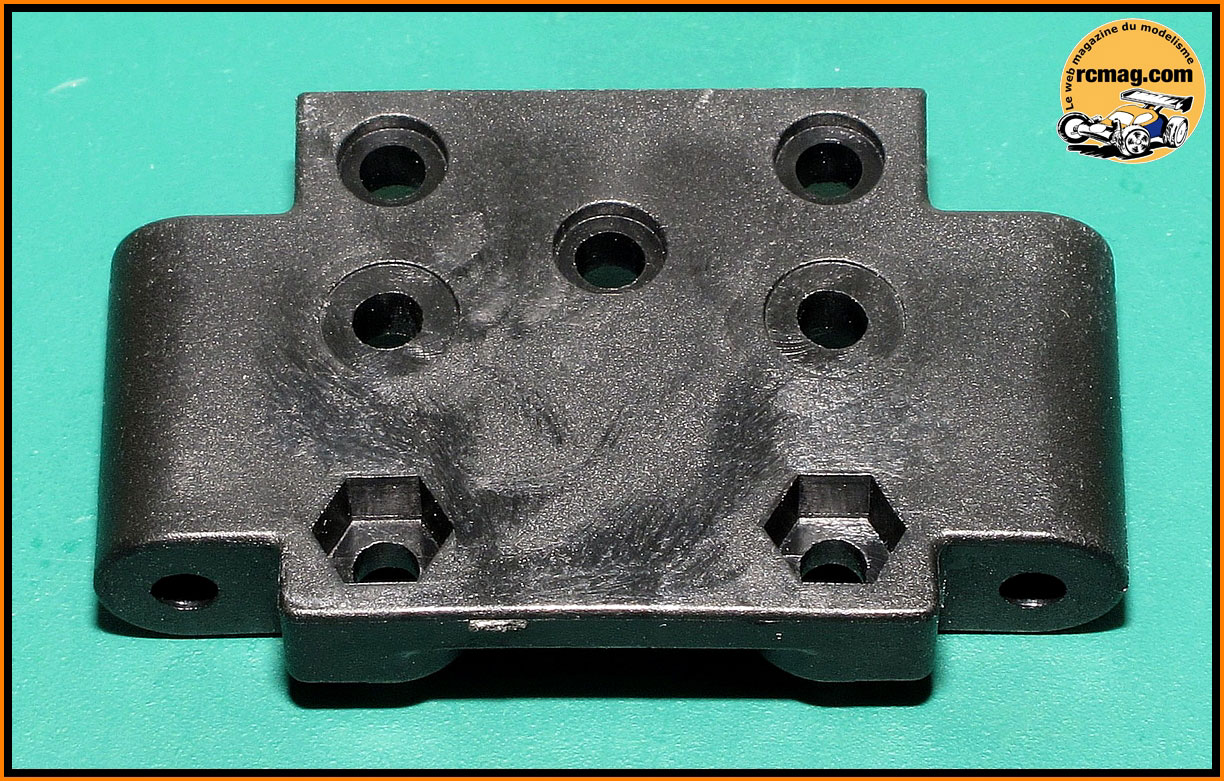

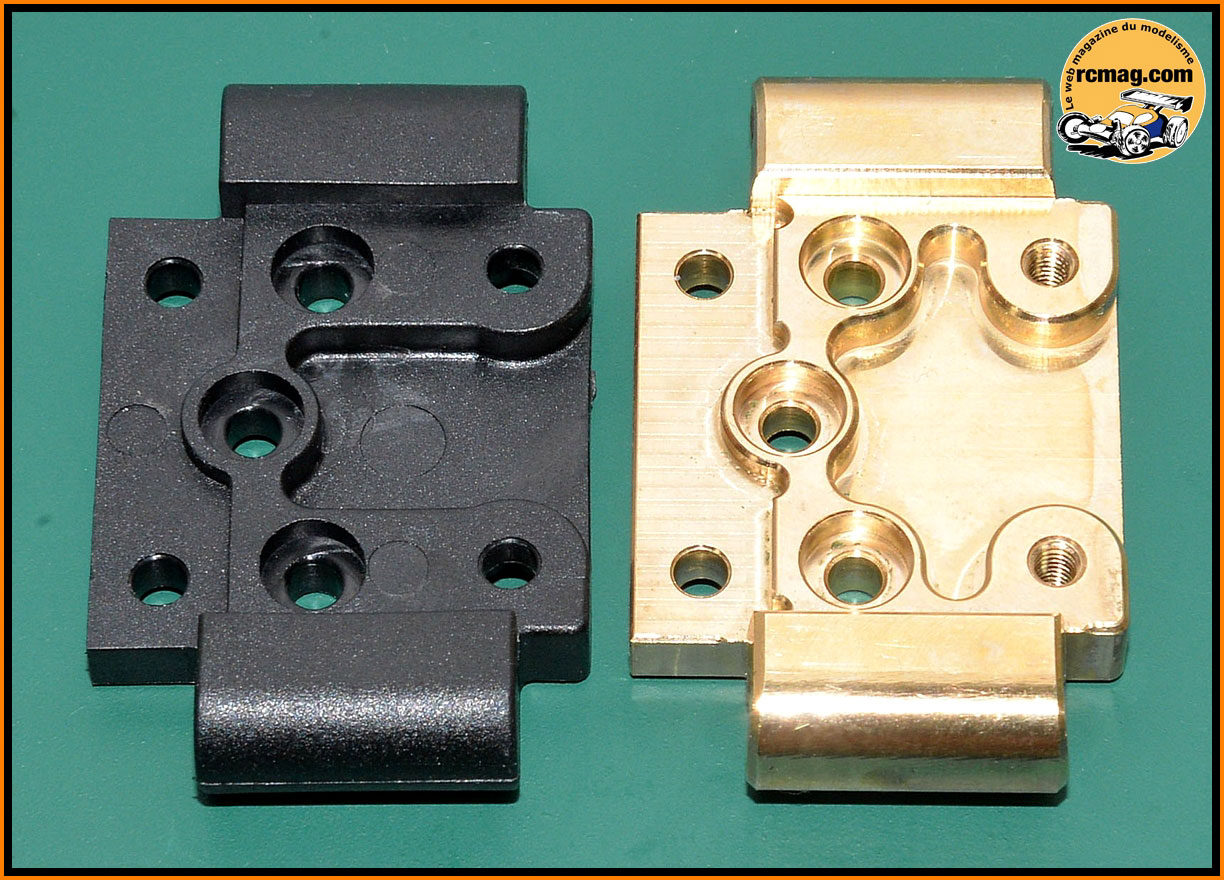

La cellule avant en plastique avec 2 emplacements pour noyer les nylstop.

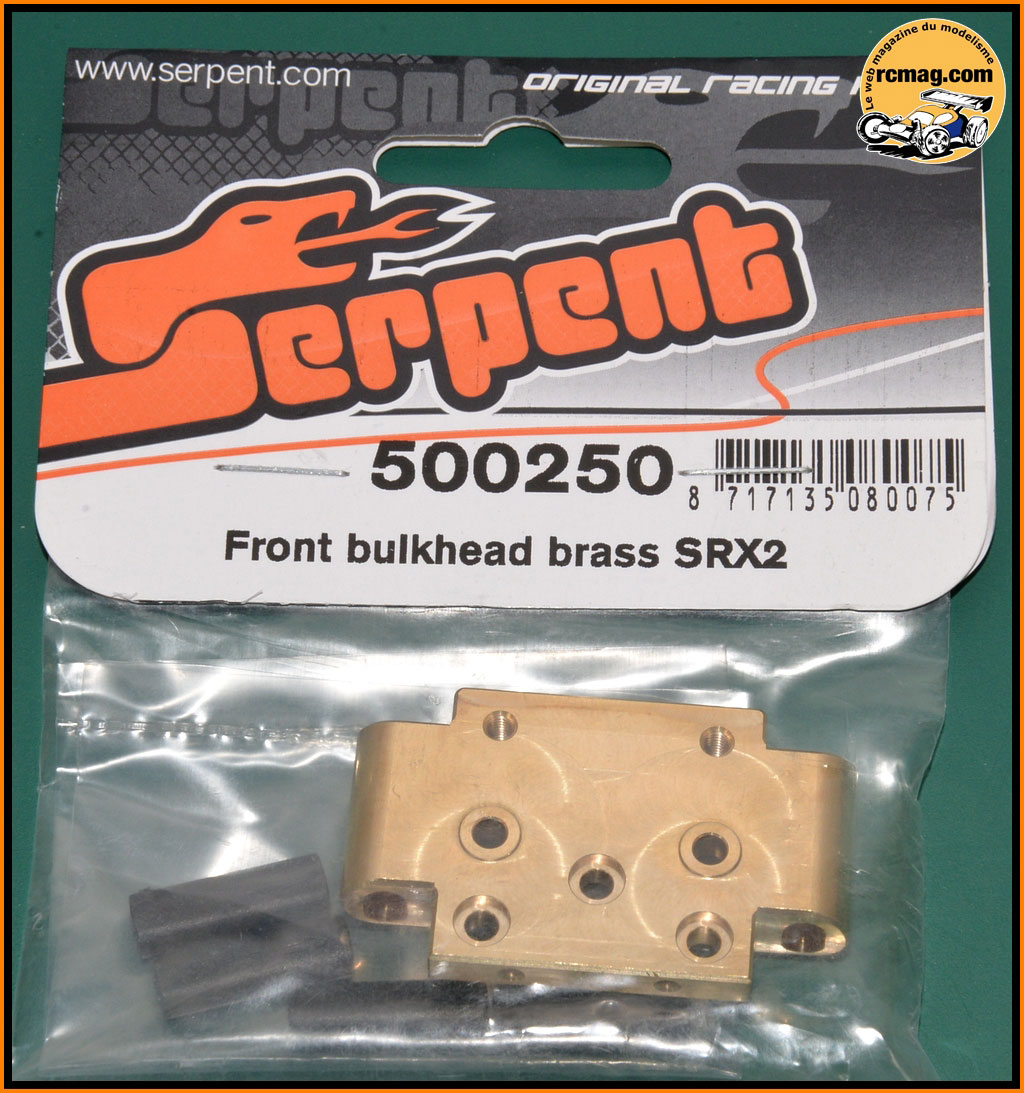

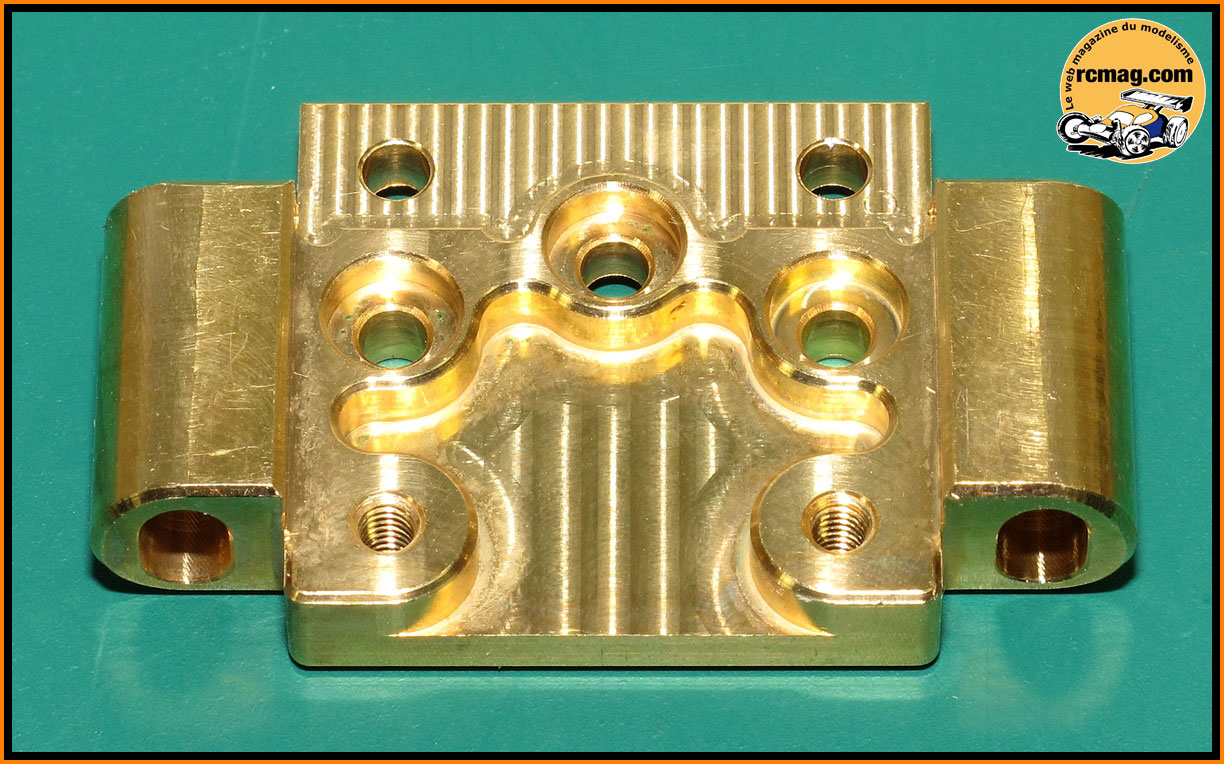

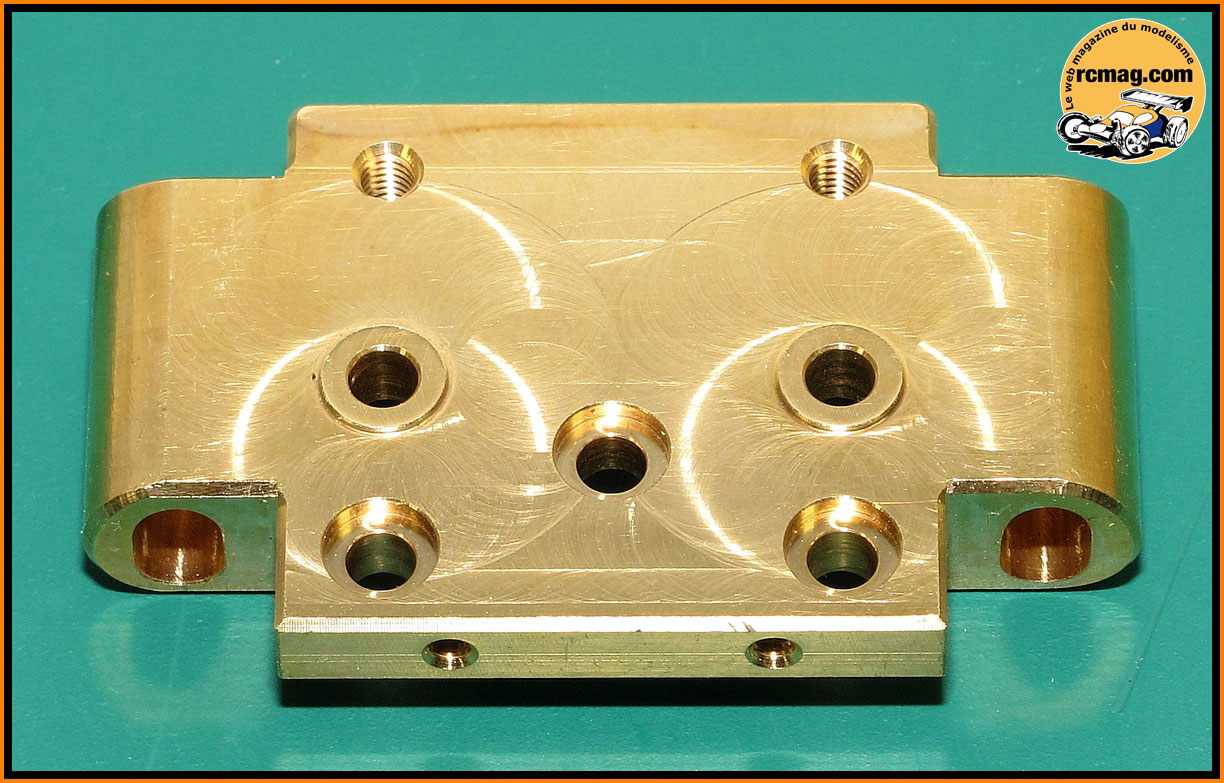

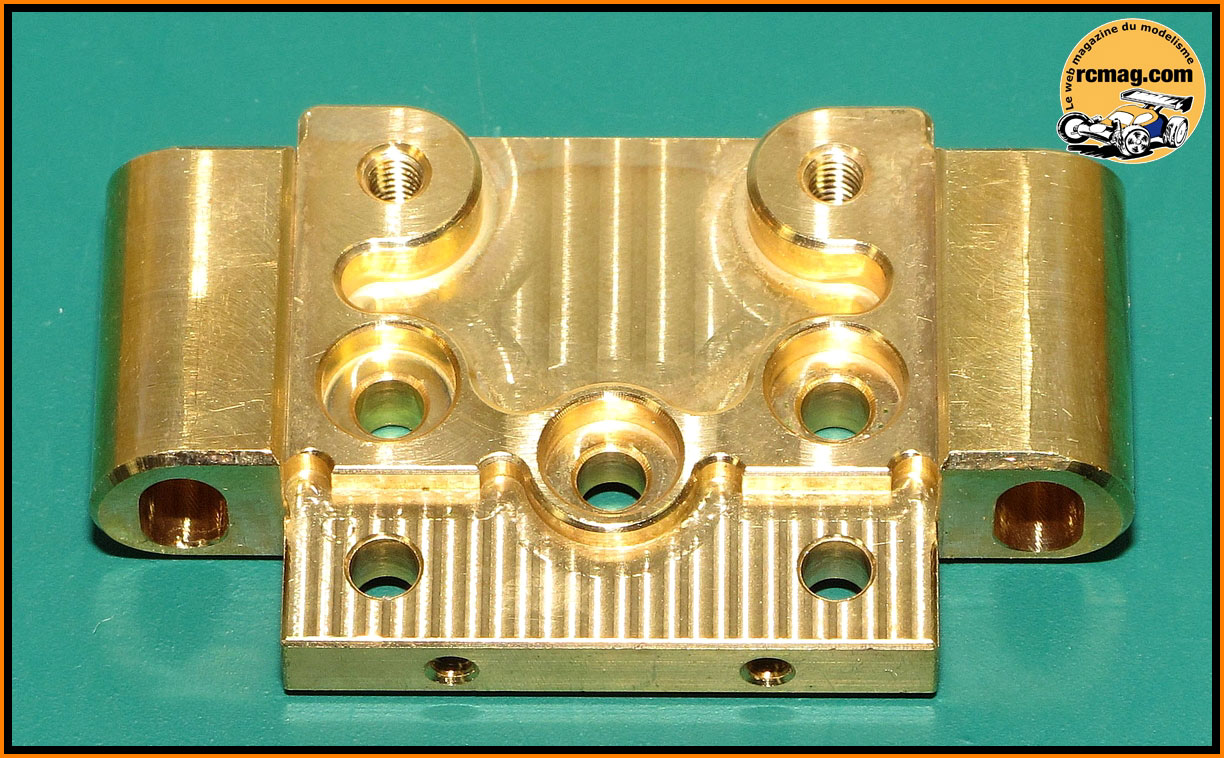

Je vais en profiter pour monter et vous faire découvrir quelques options comme cette cellule en laiton qui fait aussi office de lest.
A noter qu'il y a aussi une version alu pour ceux qui ne cherchent pas à lester leur train avant.

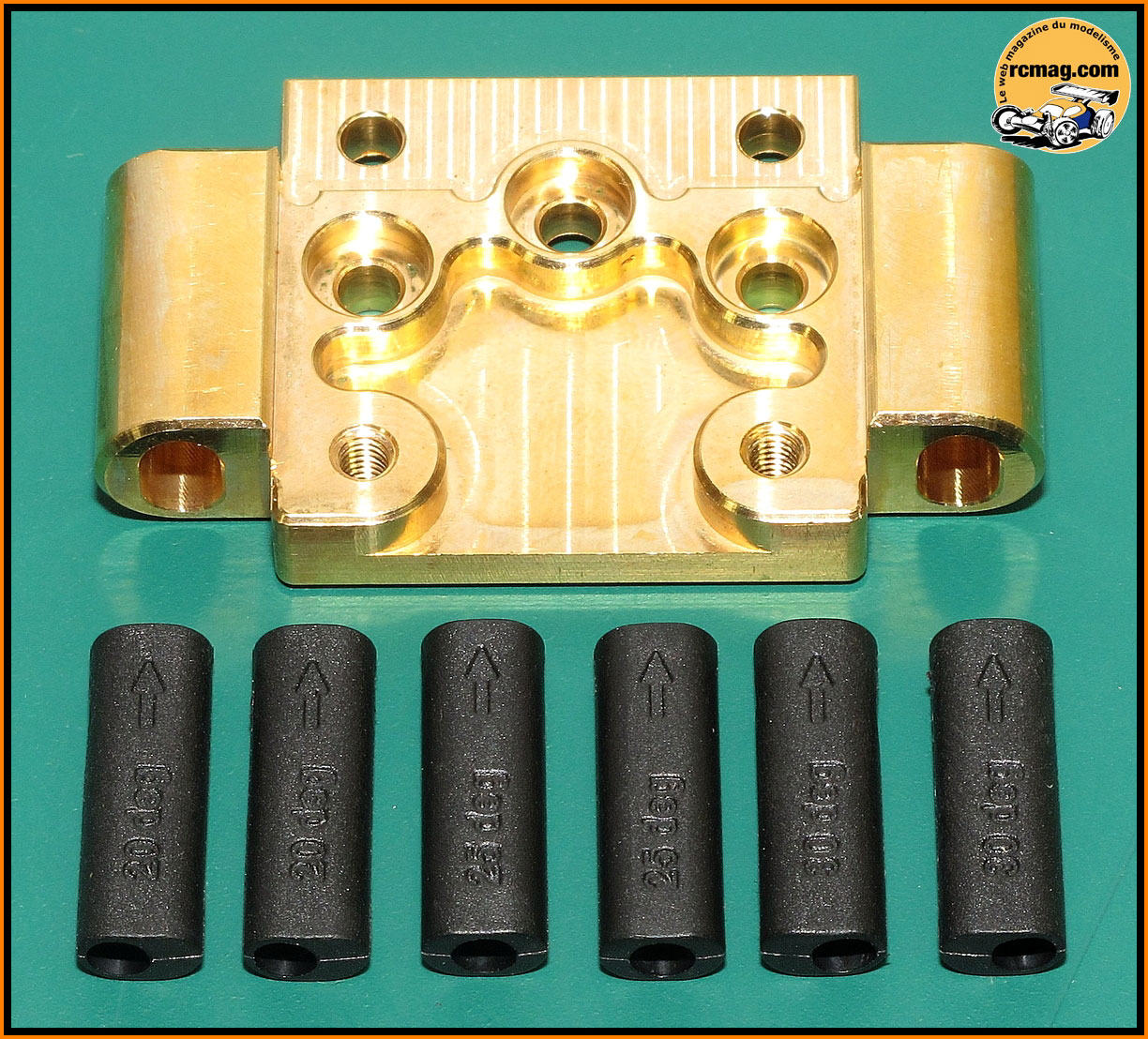

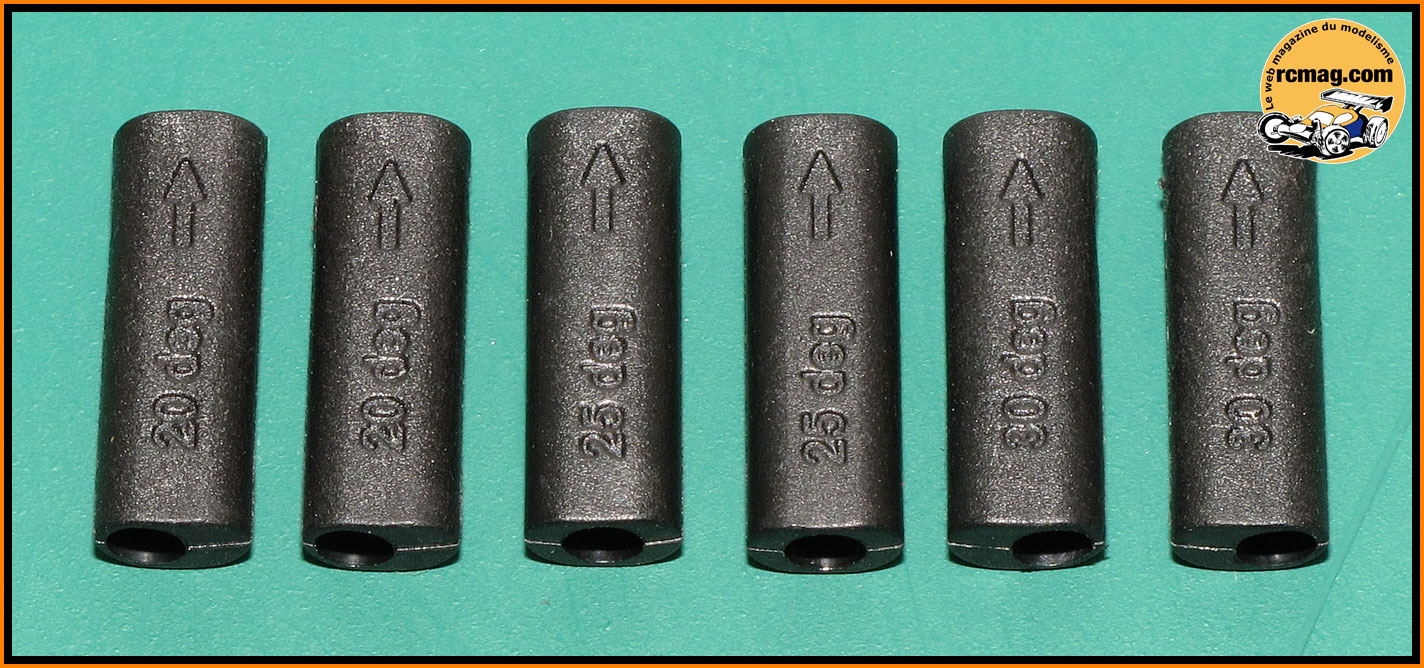

Autre avantage de cette cellule option, la possibilité de régler la chasse à l'aide d'inserts en plastique.



A noter la qualité de l'usinage malgré l'effet loupe des photos.


Sur la cellule d'origine la chasse est fixe ( 25° ), sur la version option les inserts permettent aussi 20° et 30°.


La cellule d'origine fait 6gr, celle en laiton 42gr.

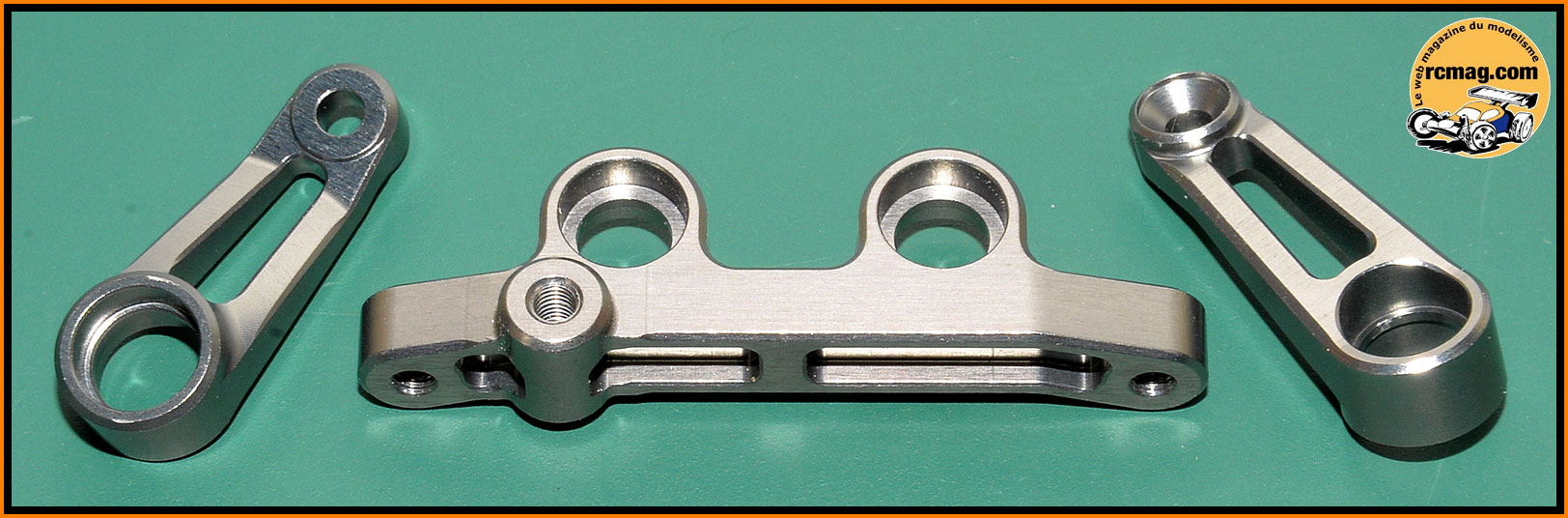

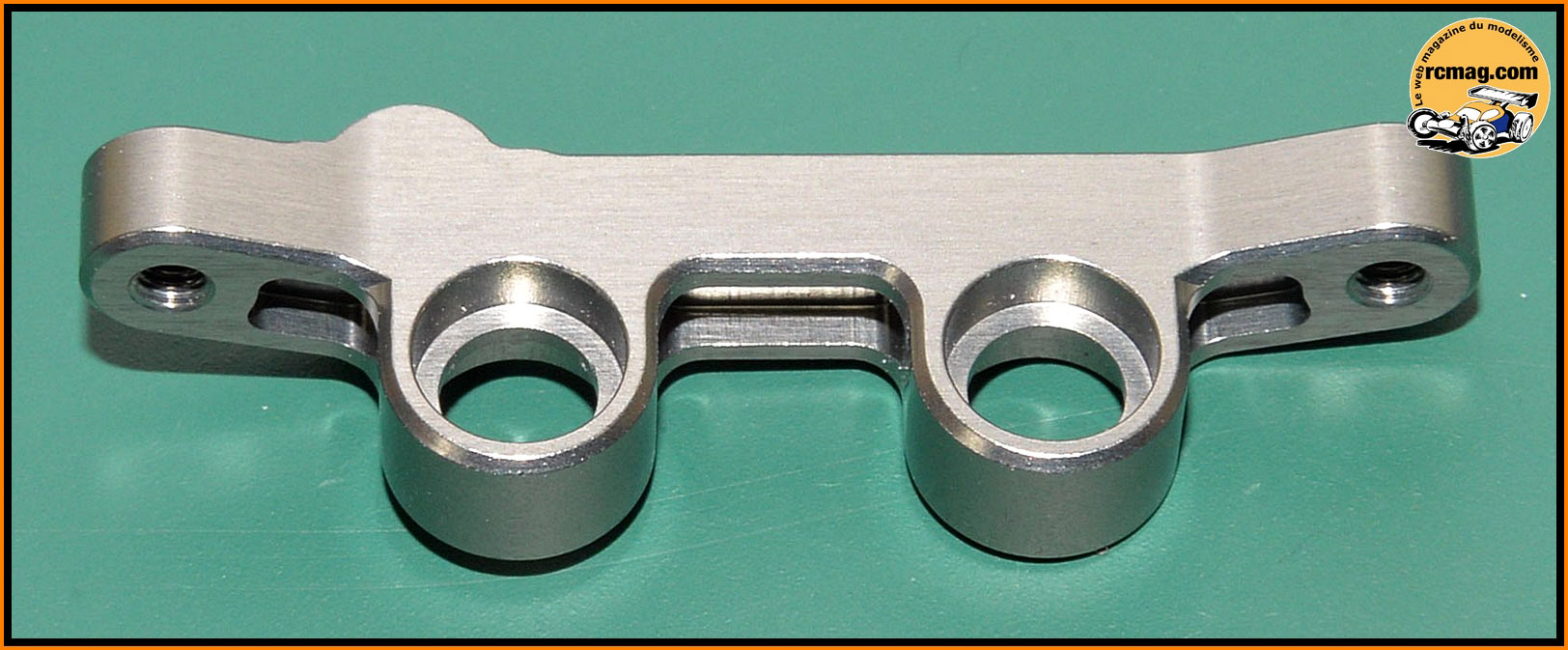

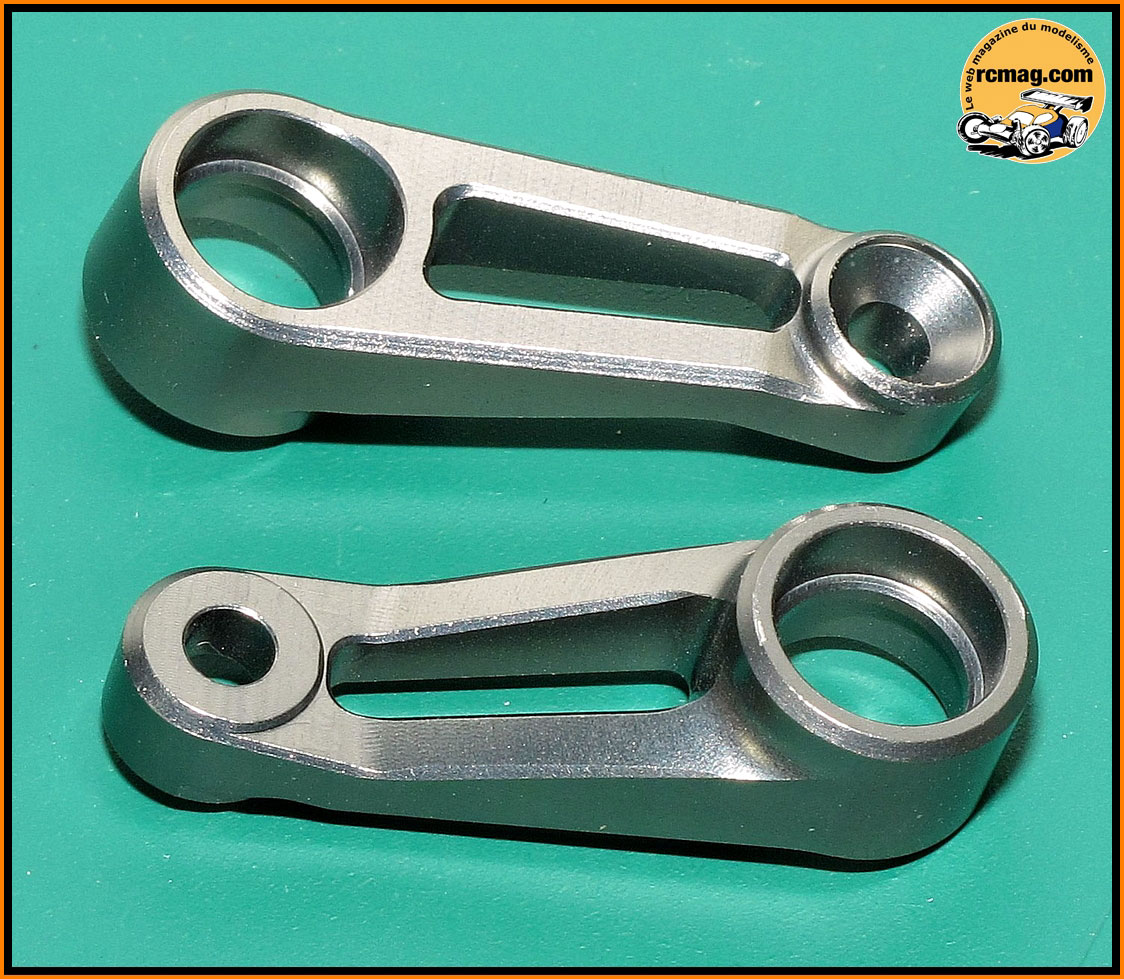

J'ai craqué aussi sur l'option direction alu, heureusement chez Serpent les prix ne sont pas excessifs.


La encore on peut remarquer la qualité de ses pièces, c'est parfait !
La différence de poids n'est pas importante, 6gr pour l'origine, 10gr pour la version alu option.



A noter une différence entre les plastique et les alu, sur ces derniers on retrouve un emplacement pour une vis à tête fraisée au lieu de la tête plate d'origine.
On va voir par la suite qu'il y a un petit manque à ce niveau.


Les roulements 4x8x3 rentrent bien gras dans leurs logements.



A signaler qu'avec la cellule laiton il n'est pas nécessaire d'utiliser la rondelle 3x6x0,5, un épaulement est usiné d'origine.
La commande est parfaitement libre !


L'extrait de la notice correspondant à l'étape de montage 02.

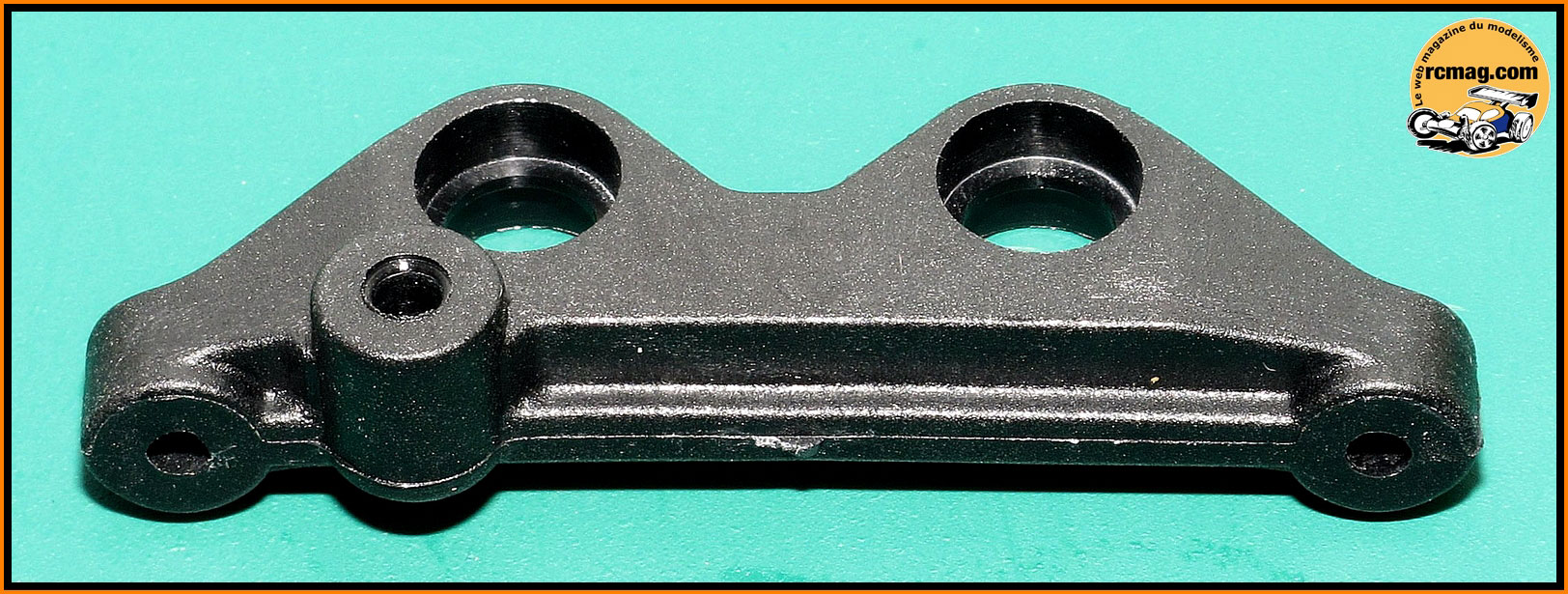

La barre de direction qui est montée elle aussi sur 4 roulements.
A ce niveau il n'y a pas de réglages possibles, pour modifier la géométrie de la direction cela se passe au niveau des fusées ( 3 possibilités ).

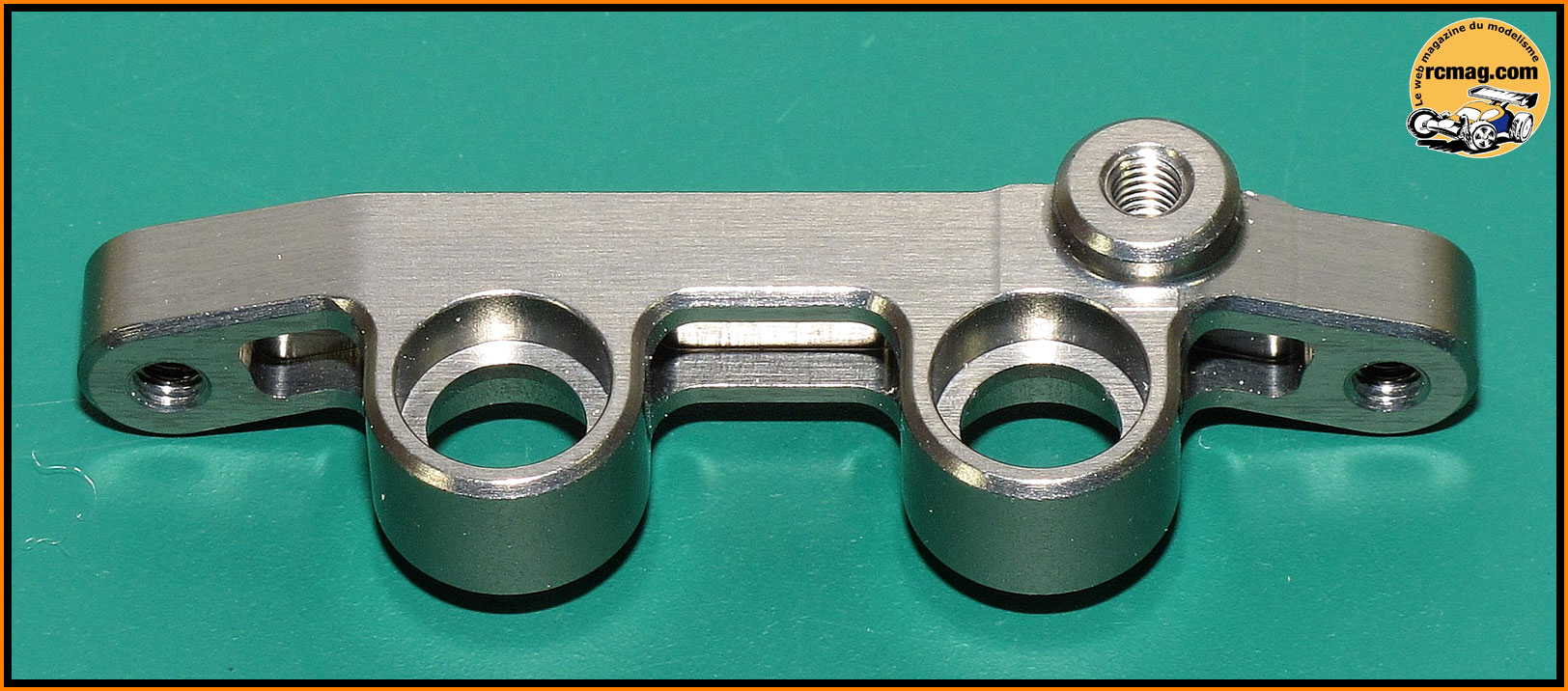

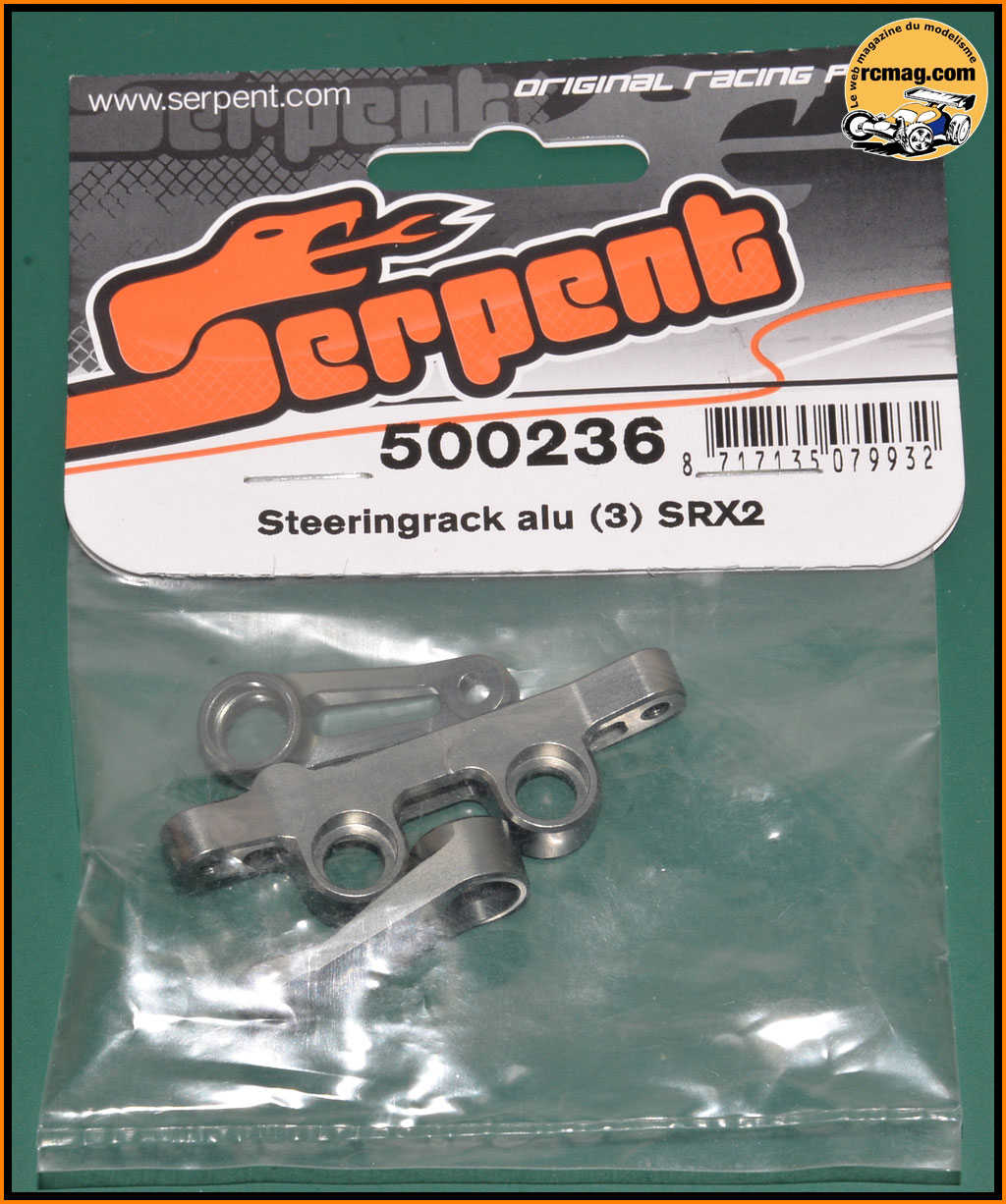

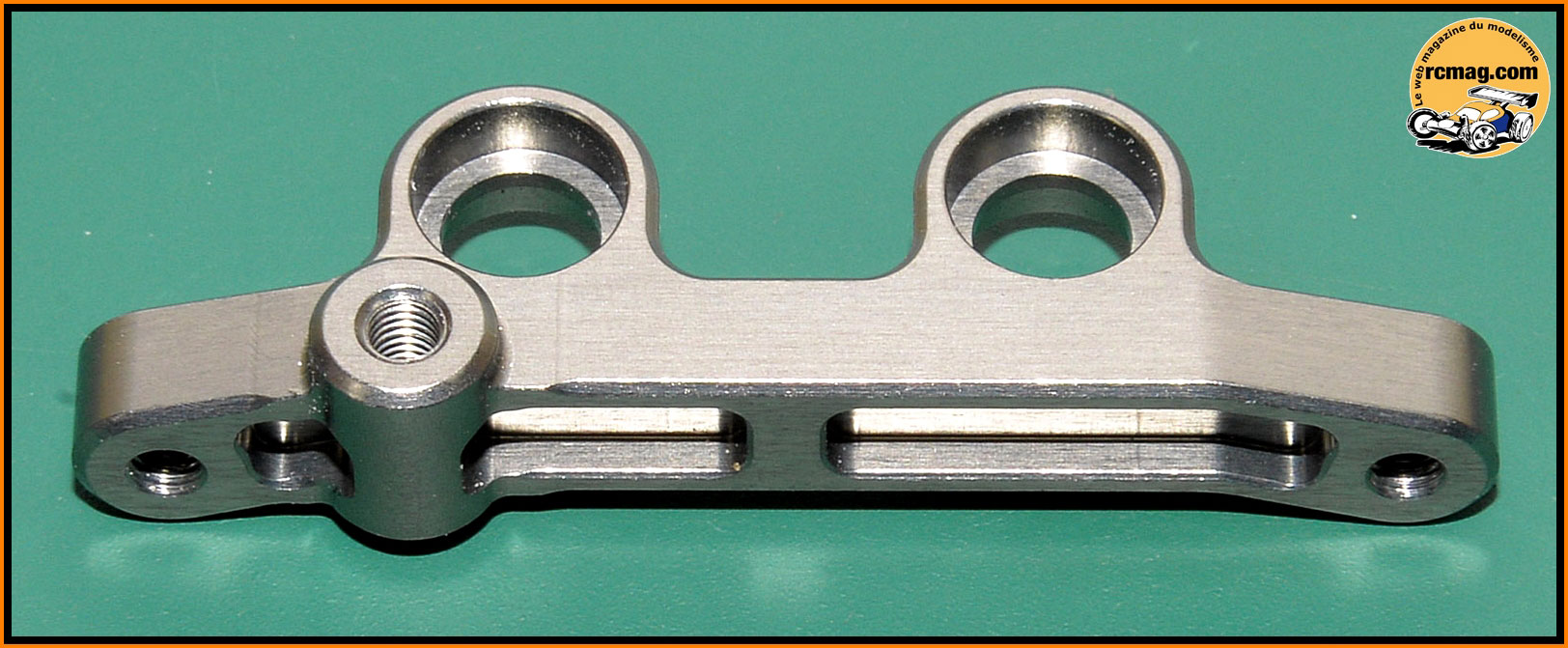

La barre de direction alu qui fait partie des options look, je pense pas que le système d'origine manque de rigidité ou de fiabilité.


Ce qui change c'est qu'avec la barre alu il faudra utiliser du frein filet pour le montage des rotules.


Les roulements 4x8x3 rentrent bien gras dans leurs logements.


La biellette de liaison entre la barre de direction et le palonnier du servo.


Si une des rotules bénéficie d'une pratique empreinte CHC, ce n'est pas le cas de la seconde qui a une tête hexagonale de 4,5mm.
Ce n'est pas une clé que l'on a habituellement dans nos caisses de terrain et sans elle j'ai un peu galéré au montage.



Montage de la rotule au frein filet sur la barre de direction.


L'extrait de la notice correspondant à l'étape de montage 03.




Montage de la barre de direction sur les bras, grâce à ses 8 roulements le guidage est parfait. C'est à ce niveau que j'ai rencontré un petit problème car avec les bras alu il n'est pas possible d'utiliser
les vis 3x12 prévues d'origine. Il faut donc trouver 2 vis 3x12 à tête fraisée. Dommage qu'elles ne soient pas livrées avec le sachet de l'option. heureusement j'ai du stock ...

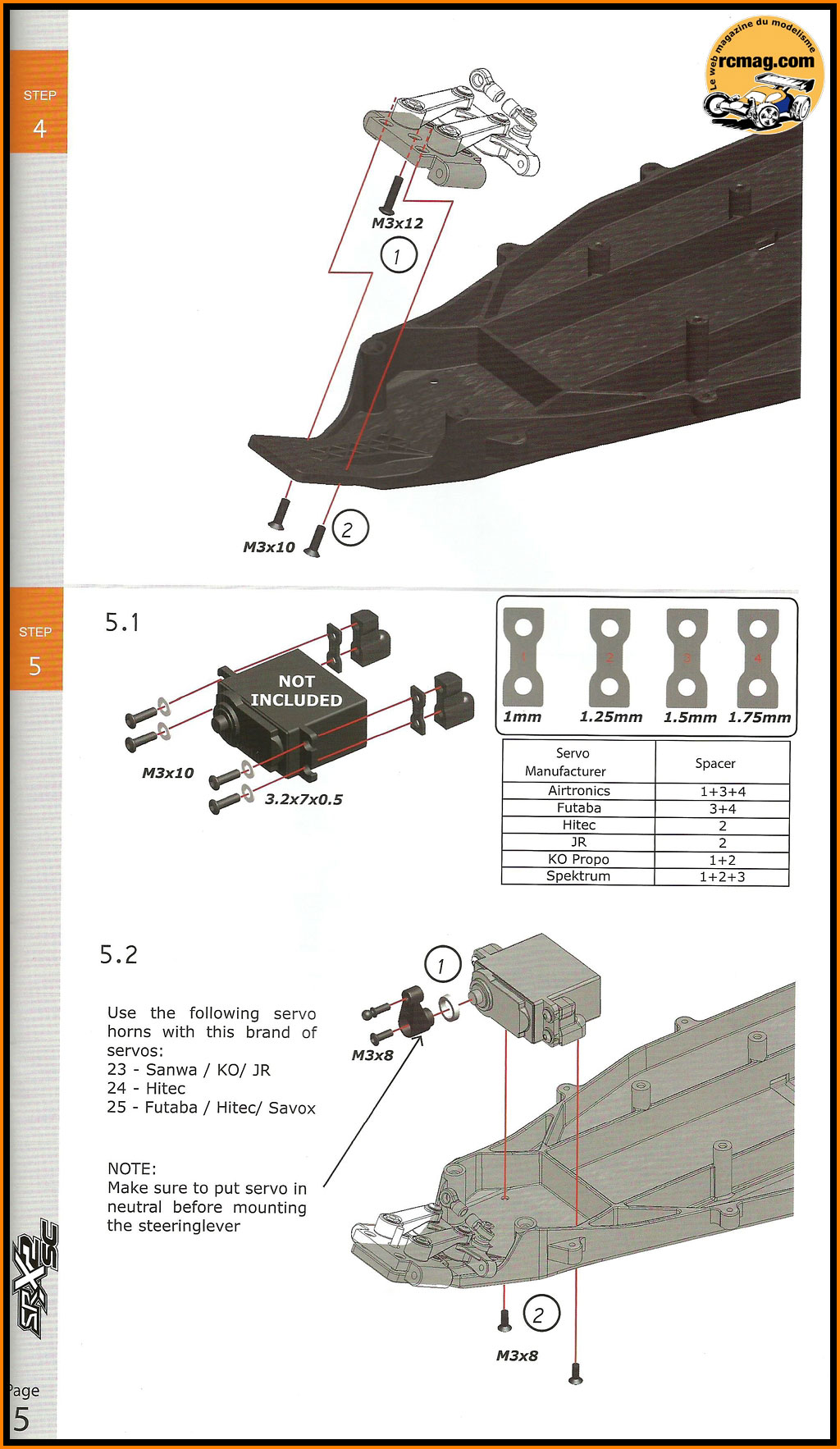

L'extrait de la notice correspondant à l'étape de montage 04.




Le châssis plastique de 164gr pour une largeur maxi de 125mm.
Si on peut s'attendre a plus de fragilité qu'avec un châssis alu, on peut espérer par contre un avantage au niveau souplesse ce qui serait profitable sur les pistes abîmées, glissantes ...



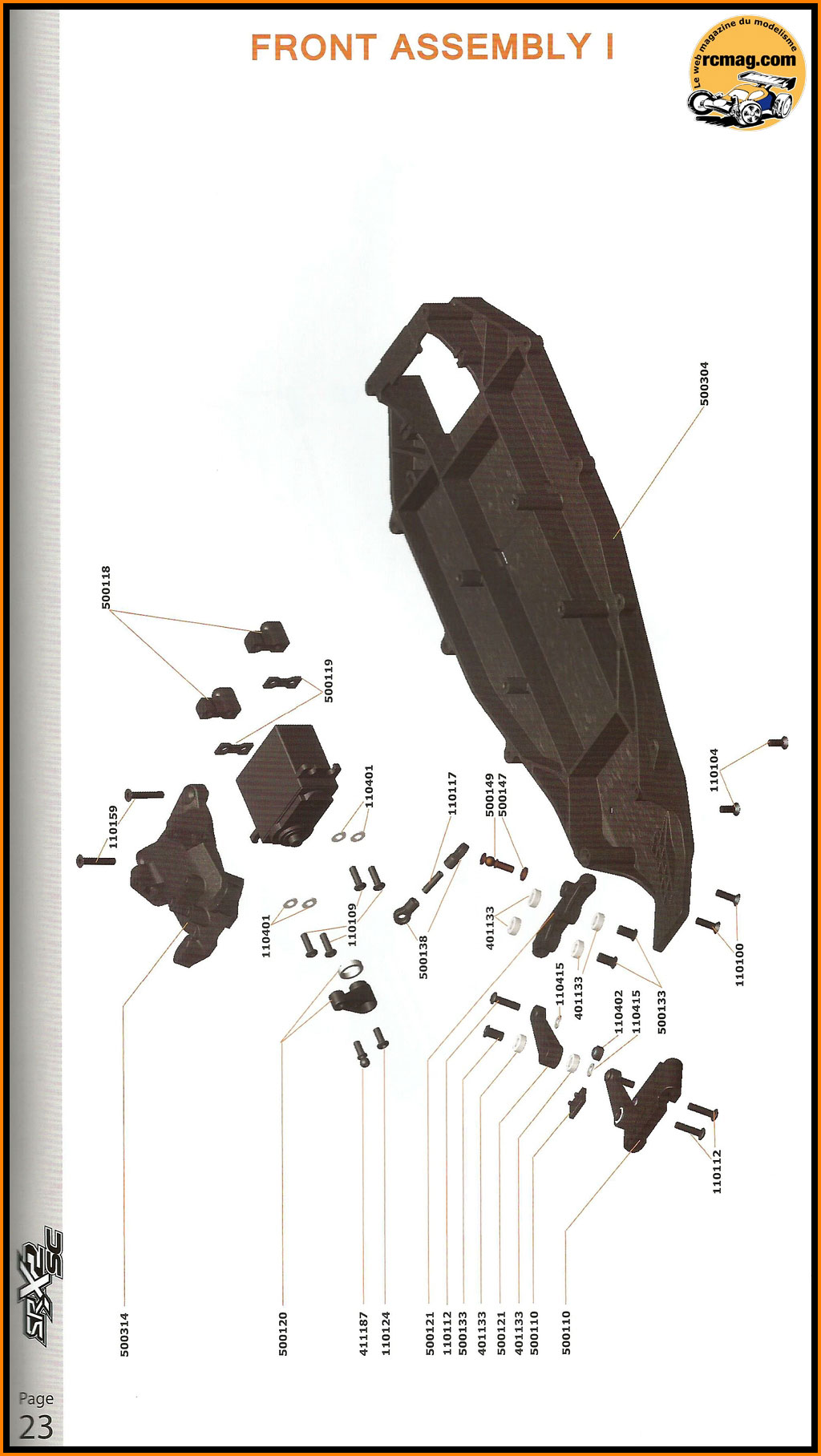

Montage de la cellule sur le châssis.


L'extrait de la notice correspondant à l'étape de montage 05.


Les pièces nécessaires au montage du servo de direction.


Les supports plastique du servo qui existent aussi en option alu.


Des cales de différentes épaisseurs permettent le montage de toutes les marques de servos.


Montage des supports sur le servo, j'ai fait dans le fiable, éprouvé ... car l'absence de sauve servo m'incite à la prudence.


Les palonniers pour toutes les marques de servos avec la bague acier de renfort.


Montage de la rotule sur le palonnier. Celle ci bénéficie d'une empreinte CHC, j'aurai aimé que ce soit le cas sur l'ensemble de la voiture.


Montage du palonnier sur le servo. S'il existe une option support alu qui semble peu utile, je n'ai pas trouvé de palonnier alu ( rôle de fusible ? ).



Montage du servo sur le châssis.

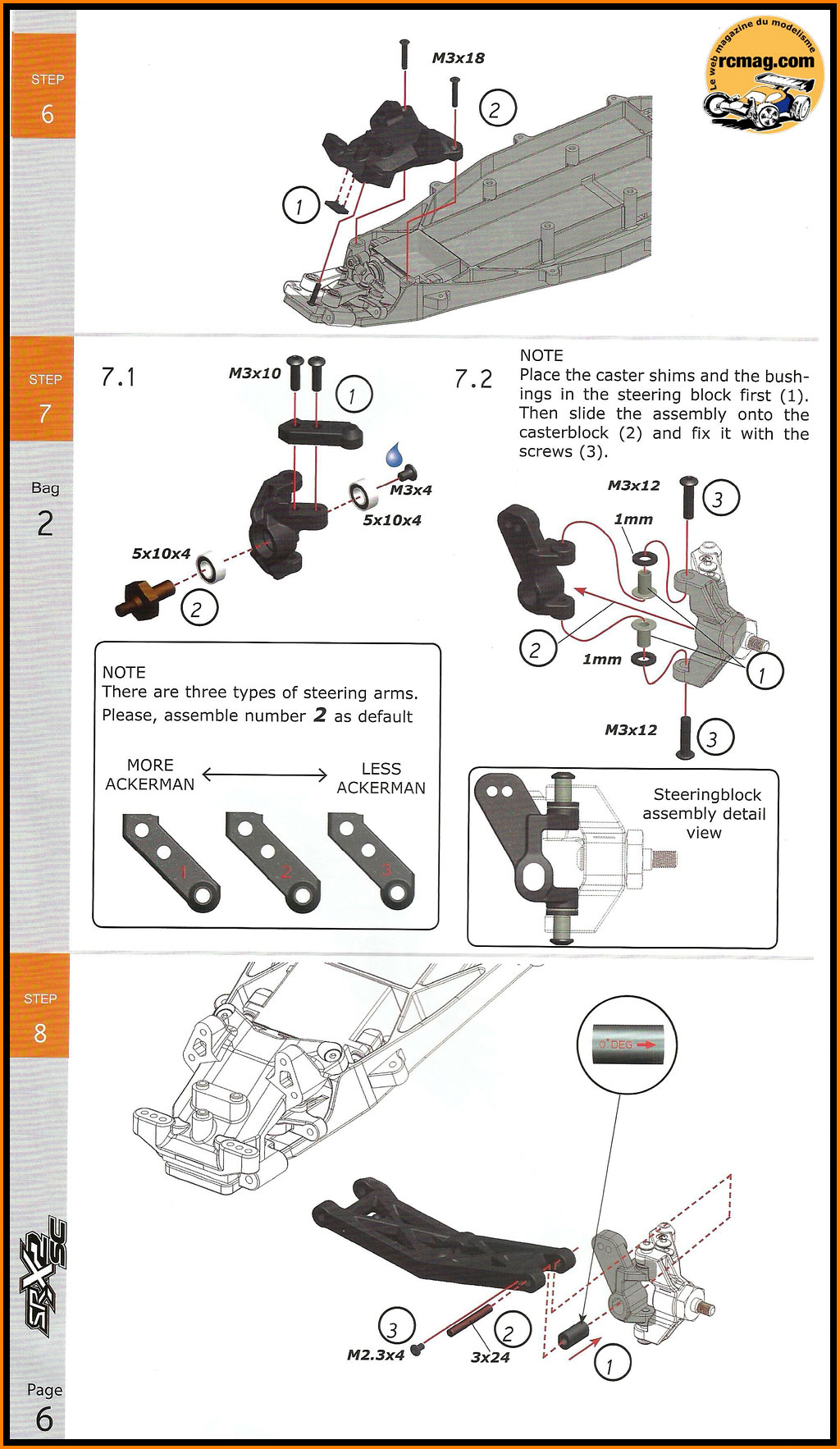

L'extrait de la notice correspondant à l'étape de montage 06.



Le couvercle supérieur de la cellule avant qui permet l'ancrage des biellettes de suspension et du support d'amortisseur.



Le couvercle monté sur la cellule.


L'extrait de la notice correspondant à l'étape de montage 07.


les pièces nécessaires au montage de triangulation avant.


les pièces nécessaires au montage des fusées et etriers.



Les fusées en plastique.


Les bras des fusées qui sont interchangeables avec 3 valeurs de réglages. A noter qu'en option on retrouve des versions en laiton qui font office de lest.



Les étriers avec 2 points d'ancrage pour les biellettes de suspension et un logement pour les inserts de réglages.


Les inserts alu des étriers avec leurs rondelles en plastique de réglage.


Les roulements au standard 5x10x4 avec les moyeux monobloc en acier ( 2gr les 2 ).


Les roulements rentrent bien gras dans leurs logements.



Montage des moyeux monobloc.



Montage des bras sur les fusées.



Montage des fusées sur les étriers.


L'extrait de la notice correspondant à l'étape de montage 08.



Les triangles avant en V très ouvert qui offrent 2 points d'ancrages pour l'amortisseur.



Ils intègrent aussi la rotule pour la barre anti roulis.











les pièces nécessaires au montage de la commande de direction.

les pièces nécessaires au montage de la commande de direction.

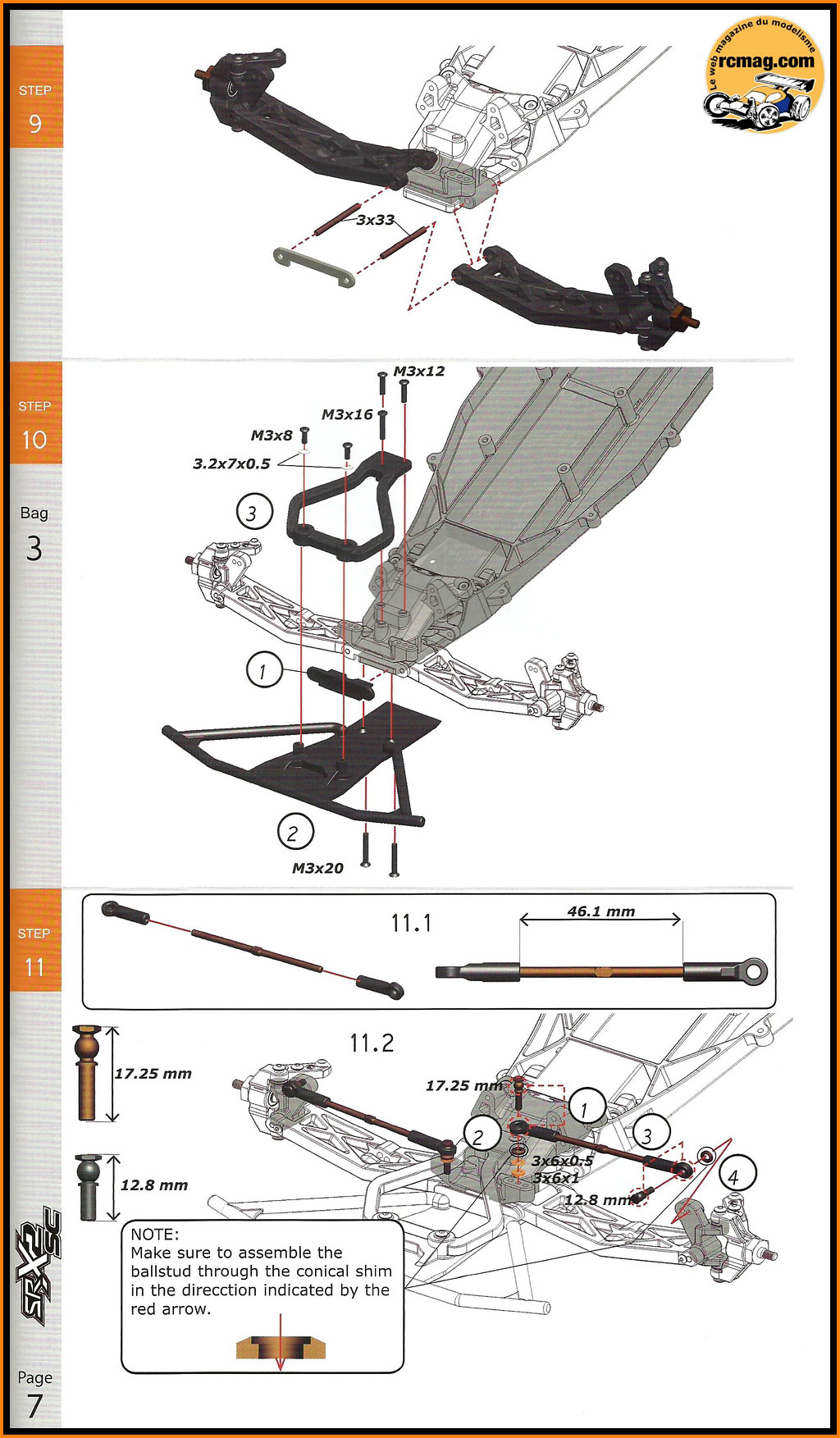

L'extrait de la notice correspondant à l'étape de montage 03.

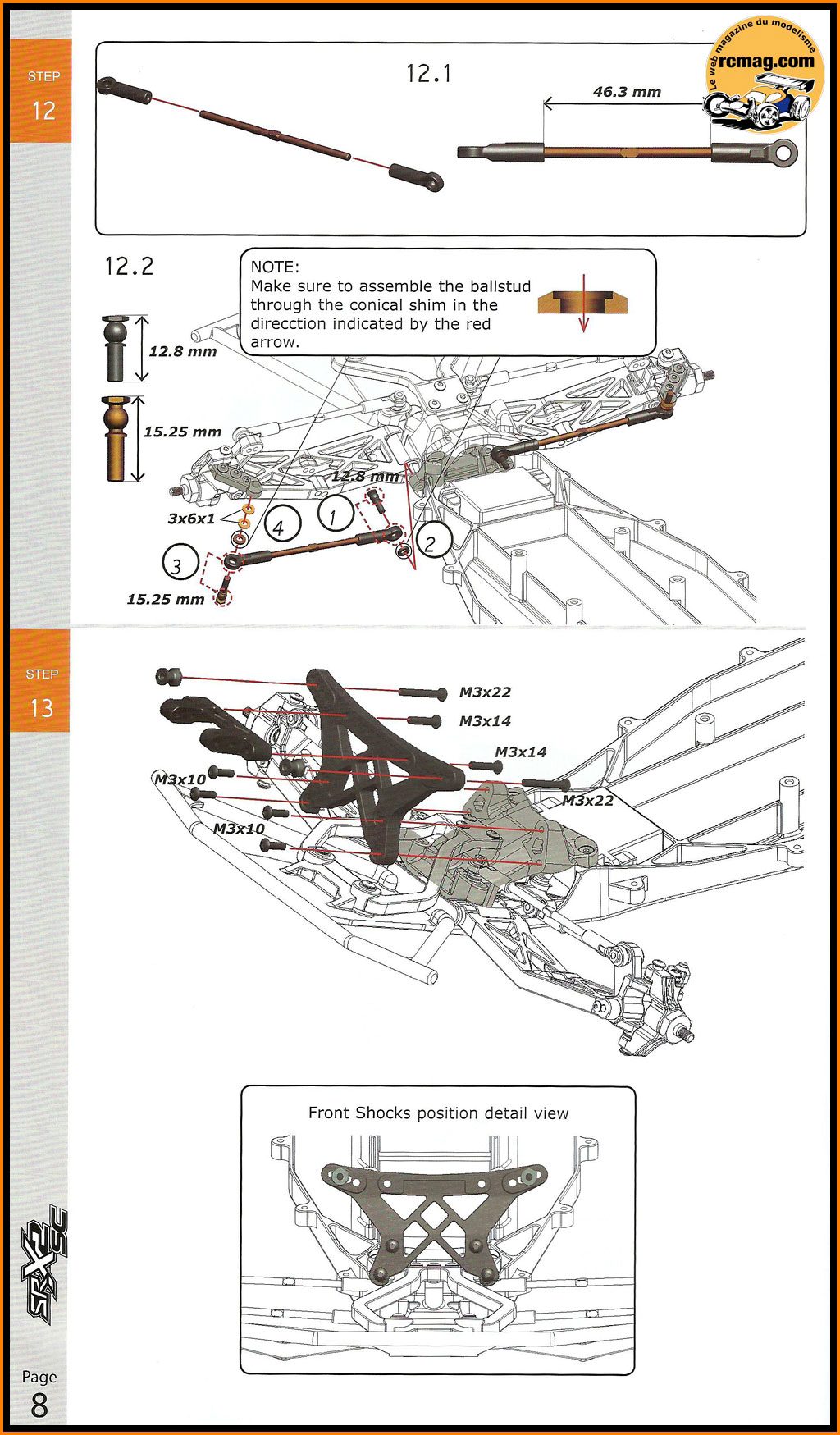

L'extrait de la notice correspondant à l'étape de montage 03.

L'extrait de la notice correspondant à l'étape de montage 03.

L'extrait de la notice correspondant à l'étape de montage 03.
